锡焊过程中遇到的问题及解决方法锡焊是一种常见的电子元件连接方法，但在实际操作过程中可能会遇到一些问题。
本文将讨论几个常见的问题，并提供解决方法。
问题1: 锡焊后的焊点质量不佳，如出现冷焊、毛刺等现象。
解决方法:1. 确保焊接面清洁，可以用酒精或溶液进行清洗，并用棉布擦拭干净。
2. 使用适当的焊锡丝和焊嘴，选择合适的工作温度和时间。
3. 控制好焊锡丝的长度，避免过长或过短。
4. 注意焊锡丝与焊点的接触角度，使其能够均匀地熔化并覆盖整个焊点。
问题2: 锡焊时出现短路现象，可能导致元件损坏。
解决方法:1. 仔细检查焊接区域，确保没有电路板上的金属碎片或其他杂质。
2. 使用适当的焊锡丝和焊嘴，避免焊接时产生过多的锡膏，以免产生短路。
3. 控制好焊点的大小和形状，避免焊锡溢出并接触到其他电路导线。
问题3: 锡焊时出现焊盘脱落或焊点结构不牢固。
解决方法:1. 确保焊盘表面干净、平整，没有氧化或污垢，可以使用焊盘清洁剂进行清洗。
2. 选择适当的焊接温度和时间，确保焊点能够充分熔化并与焊盘表面充分接触。
3. 使用适当的焊锡丝和焊嘴，避免使用过量的焊锡丝。
4. 控制好焊接压力和速度，确保焊点能够均匀地涂覆在焊盘上。
问题4: 锡焊时出现焊接位置不准确或焊点位置偏移。
解决方法:1. 在焊接前进行焊点位置的标记，可以使用标尺或模板等工具。
2. 确保焊点周围没有杂物或障碍物，以免影响焊接的准确性。
3. 控制好焊锡丝的长度和形状，避免过长或过短。
4. 在焊接过程中保持手的稳定性，使用辅助工具如放大镜或显微镜等，以确保焊点的准确性。
总结起来，锡焊过程中遇到的问题主要包括焊点质量不佳、短路现象、焊盘脱落和焊点位置偏移等。
通过保持焊接面的清洁、选择适当的焊锡丝和焊嘴、控制好焊接温度和时间、调整焊点大小和形状等方法，可以解决这些问题，提高焊接质量。
铜线镀锡的原因及生产工艺流程介绍
铜线镀锡是一种常见的表面处理方法，其目的是提高铜线的耐腐蚀性、焊接性和可靠性。
镀锡的原因主要包括以下几点：
1.防腐蚀：铜易受空气、水分和其他环境因素的影响，导致氧化
和腐蚀。
镀锡能够形成一层锡的保护层，防止铜直接暴露在空
气中，提高了抗腐蚀性。
2.提高导电性：锡是一种优良的导电材料，铜线表面镀锡后，锡
层具有更好的导电性，有助于提高整体的电导率。
3.增强焊接性：镀锡的铜线在焊接过程中更容易与其他金属或合
金形成牢固的焊接连接，提高焊接性能。
4.提高可靠性：镀锡的表面更平滑，减少了铜线表面的不均匀性，
提高了电气连接的可靠性，减少连接故障的可能性。
铜线镀锡的生产工艺流程一般包括以下步骤：
1.表面准备：首先，铜线需要经过表面处理，去除可能存在的油
脂、污垢和氧化物等。
2.酸洗：铜线进行酸洗，去除表面的氧化物和其他杂质，确保表
面清洁。
3.活化处理：在一些工艺中，活化处理是为了提高金属表面对镀
层的吸附性。
4.镀锡：铜线被浸入镀锡槽中，通过电化学方法将锡沉积在铜表
面形成一层薄的锡层。
通常使用锡酸、硫酸锡、氯化锡等镀液。
5.冲洗：镀锡后的铜线需要进行冲洗，去除残留的镀液。
6.烘干：铜线进行烘干，确保表面干燥。
这些步骤的具体细节和工艺条件可能会因制程和厂家而有所不同。
在整个生产过程中，需要严格控制各个环节，以确保镀锡的均匀性和质量。

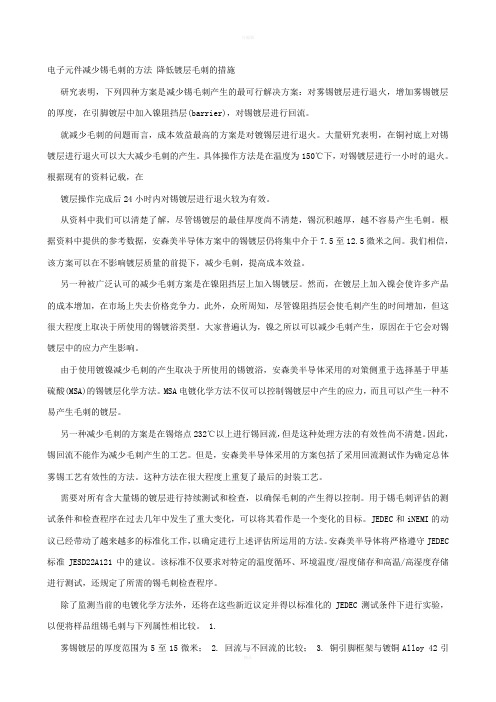

电子元件减少锡毛刺的方法降低镀层毛刺的措施研究表明，下列四种方案是减少锡毛刺产生的最可行解决方案：对雾锡镀层进行退火，增加雾锡镀层的厚度，在引脚镀层中加入镍阻挡层(barrier)，对锡镀层进行回流。
就减少毛刺的问题而言，成本效益最高的方案是对镀锡层进行退火。
大量研究表明，在铜衬底上对锡镀层进行退火可以大大减少毛刺的产生。
具体操作方法是在温度为150℃下，对锡镀层进行一小时的退火。
根据现有的资料记载，在镀层操作完成后24小时内对锡镀层进行退火较为有效。
从资料中我们可以清楚了解，尽管锡镀层的最佳厚度尚不清楚，锡沉积越厚，越不容易产生毛刺。
根据资料中提供的参考数据，安森美半导体方案中的锡镀层仍将集中介于7.5至12.5微米之间。
我们相信，该方案可以在不影响镀层质量的前提下，减少毛刺，提高成本效益。
另一种被广泛认可的减少毛刺方案是在镍阻挡层上加入锡镀层。
然而，在镀层上加入镍会使许多产品的成本增加，在市场上失去价格竞争力。
此外，众所周知，尽管镍阻挡层会使毛刺产生的时间增加，但这很大程度上取决于所使用的锡镀浴类型。
大家普遍认为，镍之所以可以减少毛刺产生，原因在于它会对锡镀层中的应力产生影响。
由于使用镀镍减少毛刺的产生取决于所使用的锡镀浴，安森美半导体采用的对策侧重于选择基于甲基硫酸(MSA)的锡镀层化学方法。
MSA电镀化学方法不仅可以控制锡镀层中产生的应力，而且可以产生一种不易产生毛刺的镀层。
另一种减少毛刺的方案是在锡熔点232℃以上进行锡回流，但是这种处理方法的有效性尚不清楚。
因此，锡回流不能作为减少毛刺产生的工艺。
但是，安森美半导体采用的方案包括了采用回流测试作为确定总体雾锡工艺有效性的方法。
这种方法在很大程度上重复了最后的封装工艺。
需要对所有含大量锡的镀层进行持续测试和检查，以确保毛刺的产生得以控制。
用于锡毛刺评估的测试条件和检查程序在过去几年中发生了重大变化，可以将其看作是一个变化的目标。
JEDEC和iNEMI的动议已经带动了越来越多的标准化工作，以确定进行上述评估所运用的方法。
电镀铅锡作业指导书引言概述：电镀铅锡是一种常见的电镀工艺，广泛应用于电子制造和电子组装行业。
本文将提供一份电镀铅锡作业指导书，旨在帮助操作人员正确、安全地进行电镀铅锡作业。
本指导书将分为五个部分，分别介绍电镀铅锡的基本原理、操作准备、操作步骤、注意事项和常见问题及解决方法。
一、电镀铅锡基本原理：1.1 电镀铅锡的作用：电镀铅锡是为了提高电子元器件的焊接性能，增强元器件与基板之间的接触性能，防止氧化和腐蚀。
1.2 电镀铅锡的原理：电镀铅锡是通过将含有铅和锡的溶液置于电解槽中，通过电流作用使其在基板表面形成一层铅锡合金薄膜。
1.3 电镀铅锡的特点：电镀铅锡具有良好的焊接性能、耐腐蚀性和导电性能，能够提高元器件的可靠性和工作寿命。
二、操作准备：2.1 安全措施：在进行电镀铅锡操作前，必须佩戴防护手套、护目镜和防护服，确保操作人员的安全。
2.2 设备准备：检查电镀设备的工作状态，确保电源稳定、电解槽清洁，并准备好所需的电镀溶液和铅锡合金。
2.3 材料准备：准备好待电镀的基板和铅锡合金，确保基板表面清洁，无油污和氧化物。
三、操作步骤：3.1 清洗基板：将待电镀的基板浸泡在清洗溶液中，去除表面的油污和氧化物，然后用清水冲洗干净。
3.2 预处理基板：将清洗后的基板浸泡在预处理溶液中，去除基板表面的氧化层，提高铅锡合金的附着力。
3.3 电镀操作：将预处理后的基板悬挂在电解槽中，调整电流和电镀时间，使铅锡合金均匀地沉积在基板表面。
四、注意事项：4.1 操作环境：电镀铅锡操作应在通风良好的环境中进行，以避免有害气体的吸入。
4.2 电流控制：控制好电流的大小和稳定性，避免电流过大或过小导致电镀效果不理想。
4.3 操作时间：严格控制电镀时间，避免过长或过短导致铅锡合金层的不均匀或不完整。
五、常见问题及解决方法：5.1 铅锡合金层不均匀：可能是电流不稳定或基板表面不均匀导致的，应检查电流和基板表面，并进行相应调整。
5.2 铅锡合金层过厚或过薄：可能是电流过大或过小导致的，应调整电流大小以控制铅锡合金层的厚度。
引线框架及其生产工艺引线框架是电子元器件中重要的一部分，它主要的作用是将芯片与外部电路进行连接。
下面是关于引线框架及其生产工艺的详细介绍。
一、引线框架概述引线框架是电子元器件中的一种重要组件，主要用于将芯片与外部电路进行连接。
它通常由金属材料制成，具有精细的几何形状和尺寸，以确保其与芯片和外部电路的正确连接。
引线框架的设计和制造对于确保电子设备的性能和质量至关重要。
二、引线框架的生产工艺引线框架的生产工艺主要包括以下步骤：设计、材料选择、冲压成型、电镀、检测等。
1. 设计引线框架的设计是生产工艺的第一步。
设计师会根据客户的需求和要求，利用专业设计软件进行设计。
设计过程中需要考虑框架的几何形状、尺寸、材料、电镀层等因素，以确保其能够满足客户的需求。
2. 材料选择引线框架的材料选择是生产工艺中的重要环节。
常用的材料包括铜、铁、镍等金属材料，以及相应的合金材料。
选择材料时需要考虑其物理、化学和机械性能，以及成本等因素。
3. 冲压成型冲压成型是引线框架生产工艺中的重要环节。
通过冲压成型设备，将金属材料加工成所需的几何形状和尺寸。
冲压成型过程中需要注意模具的设计和加工精度，以及冲压参数的选择，以确保成品的精度和质量。
4. 电镀电镀是引线框架生产工艺中的另一个重要环节。
电镀的目的是在引线框架表面形成一层金属薄膜，以提高其导电性能和耐腐蚀性。
电镀过程中需要注意控制电镀液的成分和浓度，以及电镀时间和电流强度等因素，以确保成品的表面质量和性能。
5. 检测检测是引线框架生产工艺中的最后环节。
通过检测设备和方法，对引线框架的尺寸、表面质量、导电性能等进行检测，以确保其符合客户的要求和质量标准。
常见的检测方法包括外观检测、尺寸检测、性能测试等。
三、引线框架的应用和发展趋势引线框架作为电子元器件中的重要组件，被广泛应用于各类电子产品中，如集成电路、半导体芯片、传感器等。
随着科技的不断发展，引线框架的应用领域也在不断扩展，同时其生产工艺也在不断改进和完善。
pcb电镀锡工艺流程及原理下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!PCB（印刷电路板）电镀锡工艺是一种用于制造PCB的重要工艺，其目的是在印刷电路板的铜箔表面形成一层锡铅合金，以保护铜箔免受氧化，并提高其可焊性。
电解铜箔毛刺缺陷的成因与对策引言电解铜箔是一种重要的导电材料，广泛应用于印制电路板（PCB）的制造过程中。
然而，在制造过程中，可能会出现毛刺缺陷，这严重影响了铜箔的质量和性能。
因此，深入了解电解铜箔毛刺缺陷的成因，并采取相应的对策来解决这一问题是非常重要的。
电解铜箔毛刺缺陷的成因电解铜箔的毛刺缺陷主要由以下几个因素引起：1. 电解液成分电解液中的成分是引起电解铜箔毛刺的关键因素之一。
如果电解液中铜离子浓度过高，电流密度过大，电解液温度过高，会导致铜箔表面产生过多的铜离子，并且电解液的流动状态也会影响毛刺的形成。
2. 电解过程参数电解过程中的参数设置也会对电解铜箔毛刺产生影响。
例如，电流密度、电解时间、电极间距等参数设置不当都会导致毛刺的形成。
3. 铜箔材料和加工工艺铜箔的质量和加工工艺也会影响毛刺的形成。
如果铜箔的表面光洁度不够高，或者加工过程中存在过度的拉伸或收缩等问题，都可能导致毛刺的形成。
电解铜箔毛刺缺陷的对策针对电解铜箔毛刺缺陷，可以采取以下一些对策来解决这一问题：1. 优化电解液成分合理选择电解液成分是降低电解铜箔毛刺的重要方法。
控制电解液中铜离子浓度、电解液流动状态和温度，能够有效减少毛刺的形成。
此外，还可以添加一些表面活性剂和溶剂来改善电解液的性质，降低毛刺的产生。
2. 调整电解过程参数合理调整电解过程中的参数设置也是减少毛刺的有效方法。
通过适当降低电流密度、控制电解时间和电极间距等，可以有效减少毛刺的形成。
3. 提高铜箔质量和加工工艺优化铜箔材料的质量和加工工艺，对降低毛刺缺陷具有重要作用。
选择高质量的铜箔材料，确保其表面光洁度，减少加工过程中的过度拉伸或收缩等缺陷，可以有效减少毛刺的形成。
4. 采取适当的表面处理技术适当的表面处理技术也能有效降低电解铜箔毛刺缺陷。
例如，采用电解抛光、机械抛光、化学抛光等方法可以改善铜箔表面的光洁度，减少毛刺的生成。
5. 做好质量控制和检测建立严格的质量控制体系和检测方法，能够及时发现电解铜箔毛刺缺陷，并采取相应的措施进行修复或替换，确保产品质量。
无铅锡须——化学沉锡板锡须生长机理及特性研究2020/9/26整理资料摘要：锡须是化学沉锡表面处理应用推广遇到的最大阻碍，锡须的存在严重影响了产品的可靠性。
文章重点对锡须的生长机理进行了分析，通过实验设计对机理进一步验证。
探究了化学沉锡PCB不同区域锡须生长差异特性，得到了锡须的持续性生长规律，为化学沉锡板锡须改善提供参考依据。
关键词：锡须；沉锡；生长特性；前言随着目前全球推行环保，含铅焊料被禁止使用，产品开始转用无铅焊料完成PCB与元器件之间的焊接，如目前常用焊料Sn、Ag、Cu合金体系。
传统的有铅喷锡，逐渐被种类繁多的无铅化表面处理所替代，如：沉金、沉银、沉锡、无铅喷锡、OSP等，其中化学沉锡工艺，相较其他表面处理拥有更加优良润湿性能而成为目前流行的表面处理，如图1为不同表面处理与SAC305的润湿性能对比，化学沉锡对焊料具有最大的润湿力。
而且近年来微波高频板市场发展旺盛，化学沉锡PCB低损耗特、成本低廉的特性，获得了大量微波高频客户的青睐，化学沉锡表面处理的订单比例不断攀高。
然而目前随着PCB化学沉锡表面处理的推行，发现化学沉锡层自发生长锡须，为电子产品的可靠性埋下了致命风险。
锡须是从纯锡或锡合金镀层表面自发生长出来的一种细长形状的纯锡的结晶，锡须的直径通常为1~3μm；长度通常为1μm到1mm，最长可达到9mm。
锡须的形状多样，一般呈针状居多，如图2所示。
锡须的存在不仅使电路存在短路风险，还可能影响信号的完整性传输，对产品整机的可靠性及性能带来不利影响。
因此面对化学沉锡板的锡须生长危害，迫切需要对锡须的机理、生长特性展开研究，从机理认识角度规避锡须生长风险。
1.机理分析目前关于锡须的形成机理存在较多的模型,其中较为普遍的是压应力生长机理模型[1]。
Cu/Sn界面处由于“晶界扩散”模式生长出不规则IMC，对Sn层产生压应力，由于Sn面氧化膜的包裹下，应力产生积累，而从氧化膜的薄弱点“破土”萌生，在IMC的持续形成下，引发锡须自发生长的现象。
如何预防毛刺引言毛刺是指在物体表面上出现的一些突起的细小棱角。
它们通常由加工过程中的切削或刮削操作引起，对物体的美观度和安全性均有影响。
本文将介绍一些预防毛刺的方法，以确保物体表面的光滑度和质量。
清洁工具和材料在采取任何预防毛刺的措施之前，我们需要准备以下工具和材料：•一组细磨纸或砂纸•平滑的金属刮刀或撬棒•清洁布或无纺布•清洁剂和适当的溶剂，如酒精或水•适当个人防护设备，如手套和护目镜预防毛刺的方法1. 切削和刮削操作的技巧•使用适当的切削工具和刀具：选择合适的刀片和工具，确保其锋利度足够以减少毛刺的产生。
•控制切削或刮削的速度和角度：过快的速度和不恰当的角度可能增加毛刺的几率。
尽量以稳定的速度和正确的角度进行操作。
•避免过度切削：在对物体进行切削或刮削时，不要过度施加或过度推挤刀具，以免刀具和材料之间产生剧烈碰撞造成毛刺。
2. 切削/刮削前的物体准备•清洁物体表面：使用清洁布或无纺布擦拭物体表面，以去除灰尘、污渍和其他杂质。
干净的表面能减少毛刺的形成。
•修整材料边缘：如果物体边缘存在明显的毛刺或棱角，可以使用细磨纸或砂纸轻轻打磨，以使边缘更加平滑。
3. 切削/刮削后的处理•去除毛刺：在切削或刮削后，检查物体表面是否有毛刺。
如果有毛刺，使用金属刮刀或撬棒轻轻刮除。
确保刮刀或撬棒的表面是光滑且没有锋利的尖角，以免在去除毛刺时刮伤物体。
•清洁物体表面：使用清洁布或无纺布擦拭物体表面，以去除切削或刮削过程中产生的杂质。
•检查和修整：仔细检查物体表面，确保没有剩余的毛刺。
如果有，使用细磨纸或砂纸进行矫正。
4. 维护工具和设备的良好状态•定期保养工具：保持切削工具和刀具的锋利度和良好状态。
定期修整或更换刀片和刀具，以确保它们的效果和功能。
•保持清洁：定期清洁工具表面，确保其没有附着着附着物和积聚的杂质，以免在使用时引入毛刺。
结论通过正确的切削和刮削操作技巧、物体的准备和处理、以及对工具和设备的维护，我们可以有效地预防和减少毛刺的产生。
