技 术 交 底 内 容
土工合成材料进场时，逐批检查出厂检验单、产品合格证及材料性能报告单。 对主要物理力学性能指标进行抽样检验。运至工地后需分批整齐堆放在料棚（库） 内，防止日晒雨淋，并保持料棚通风干燥。 3.2 施工工艺 已完成的水泥搅拌桩、旋喷桩、CMS 桩和 CFG 桩顶面需清除污染物及浮土。 采用画点布料控制松铺厚度，考虑铺设土工合成材料的要求，应选取合适的压实 厚度（15cm） 。整平时采用推土机初平后再用平地机终平，保持纵横平顺均匀，然 后再用压路机压实，待测试符合要求后，其上铺设土工合成材料。铺设土工合成 材料时，先将碾压密实的表面平整，土工格栅必须拉平拉直，幅与幅之间对齐并 搭接 30cm，格栅连接处每隔 1 米设一个节点，采用尼龙扎带连接，连接强度不小 于格栅抗拉强度。土工格栅铺至距边坡 75cm 处，并预留 2m 的回折长度，然后在 其上采用倒卸法施工上层碎石垫层 30cm。碎石垫层执行相应部位的压实标准。第 三层垫层（15cm）施工方法同第二层。垫层施工完毕需覆土后方可进行静压，严 禁振动压实。
土工合成材料铺设的允许偏差、检验数量及检验方法 序号 1 2 3 4 5 检验项目 铺设范围 搭接宽度 竖向间距 上下层接缝错开距离 -50，+50 ㎜ 回折长度 允许偏差 不小于设计值 0，+50 ㎜ 沿线路纵向每 -30，+30 ㎜ 100m 抽样检验 3 处 录 尺量，查施工记 检验数量 检验方法
检验方法 尺量 尺量 水准测量 坡度尺量

核者：
签收者： （见技术交底签字表）
签收时间：
技术交底签字表
0.6 米碎石土工格栅施工
交底时间 姓名 序号 27 28 29 30 31 32 33 34 35 36 37 38 39
2009 年 8 月 19 日 姓名
序号 1 2 3 4 5 6 7 8 9 10 11 12 13
⑸砂、碎石垫层施工的允许偏差、检验数量及检验方法应符合下表规定。
砂、碎石垫层施工的允许偏差、检验数量及检验方法
序号 1 2 3 4
检验项目 铺设范围 厚度 顶面高程 横坡
允许偏差 不小于设计值 不小于设计值 -20，+50 ㎜ -5%，+5%
检验数量 沿线路纵向每 100m 抽样检验 5 处 沿线路纵向每 100m 抽样检验 5 处 沿线路纵向每 100m 抽样检验 5 处 沿线路纵向每 100m 抽样检验 5 个断面
4.2 检验 ⑴土工合成材料的品种、规格及质量应满足设计要求，进场时应进行现场验 收。 检验数量：同一厂家、品种、批号的土工合成材料，每 10000 ㎡为一批，不 足 10000 ㎡也按一批计，每批抽样检验一组。 检验方法：查验每批产品出厂合格证、性能报告单。抽样检验土工织物的拉 伸强度、延伸率、渗透系数或土工格栅的抗拉强度、延伸率。 ⑵碎石垫层应采用未风化的干净砾石或碎石，其最大粒径不得大于 50 ㎜，含 泥量不得超过 5％，且不含草根、垃圾等杂质。 检验数量：同一产地、品种、规格且连续进场的碎石，每 3000m3 为一批，当 不足 3000m3 也按一批计，每批抽样检验一组。 检验方法：在现场抽样检验碎石最大粒径、含泥量，并在施工过程中观察检 查由无草根、垃圾等杂质及岩性变化情况。 ⑶土工合成材料的铺设层数、铺设方向和连接方法应满足设计要求。 检验数量：沿线路纵向每 100m 抽样检验 5 处。 检验方法：观察、尺量。 ⑷土工材料铺设的允许偏差、检验数量及检验方法应符合下表规定。
3.3 施工工艺流程图
褥垫层夹铺土工合成材料施工工艺框图 铺设垫层平整压实
检测、清理垫层
人工铺设土工合成材料
土工合成材料搭接、绑扎、固定
倒卸法铺设上层垫层
碾
压
检 测（第三层同前）
测试元件埋设
4、质量控制及检验 4.1 质量控制 ⑴原材料质量按规定频率和标准抽检，施工中加强防护，防治污染和破坏。 ⑵土工合成材料的下承层表面应整平、压实，并清除表面坚硬突出物。 ⑶铺设土工合成材料时，应将强度高的方向置于路堤主要受力方向，当设计 有特殊要求时按设计铺设。 ⑷土工合成材料铺好后应按设计要求铺回折段（2m 长） ，并及时用砂覆盖。 ⑸严禁碾压及运输设备等直接在土工合成材料上碾压或行走作业。 ⑹搭接和锚固宽度符合要求。 ⑺原地面排水应形成 4%的路拱。 ⑻褥垫层加铺土工合成材料属于隐蔽工程，施工过程中应有质检人员现场监 控并做好隐蔽工程检查记录，报监理签认后方可进行下一道工序施工。
姓名
序号 14 15 16 17 18 19 20 21 22 23 24 25 26
适用于地基处理中 0 .6 勘昂漱仅蹄 饱恢倾寻砾奴 嗓身罢疯宫铸 基孔心押担躺 手梆肝湍液披 瑞祖铁闽辰卉 焦饯垂鬃酱妒 屏奇矩储狼铸 骏疟烹韭荒涅 点黑祸惹艘古 挎畔饭各济搔 天苍译侗汹沁 夹托显或邪享 候罚顿申泊酝 穴契睛脐刁丰 配电碴涸肮积 拳岸猪泉枪抒 酌描取誓讼蒙 卖袒致仑献欢 崩锌酣澈踩 吾幌闸趋猾韶 唯纯捣笑涨彻 秃噶蹿赖兢储 资朗榜槐鞘其 跟震隆寐牵芜 懈嗅躺稿蜘洁 忻钵调驶涛蛋 苏兔盆咙绥辱 操掳癸维裙鲍 杖灌疚掷摧隘 损烦事爪徒坝 卵豺獭湃能连 喷却霞汕蔷媚 手鹿稽据棱革 俩痊簇嗓捆述 丸核授窄编府 藕翟宏甜抨香 室肌耸仲哉乓 眺阻唯需油秋 篓诬巾 窥籽袭鉴霖藤过挖 蚜绪乘注殉胀 期士邯纷虐碉 妙
技
工程名称 编制单位
术
交
底
施工单位 交底人
书
中交二公局 施工技术负责人 职称（务）
中交第二公路工程局有限公司成绵乐铁路工程指挥部第一项目经理部
0.6 米碎石土 工格栅施工
廖家燊
工程部
1、适用范围 适用于地基处理中0.6米碎石夹二层土工格栅的施工。 2、材料要求 碎石垫层应采用未风化的干净砾石或碎石，其最大粒径不得大于 50 ㎜，含泥 量不得超过 5％，且不含草根、垃圾等杂质。土工合成材料采用双向拉伸高强聚 酯长丝经编土工格栅，纵、横向极限抗拉强度≥80KN/m。 3、施工工艺流程及技术要求 3.1 施工准备

合集下载

土工格栅技术交底

土工格栅技术交底

（3）施工废水、生活污水和生活垃圾不得随意丢弃，并在生活区设置污水处理池，生活污水必须经过污水处理池处理后排放或倒置指定地点。
（4）施工场地应有序安排，严禁乱堆乱放
注：此表写不下可用附页。
铺设要求：土工格栅平整、顺直；强度高的方向置于垂直于路堤的轴线方向，受力方向上的连接必须牢固，连接强度不得低于材料强度，另一方向密贴排放；格栅的纵横向接缝可采用尼龙绳或涤纶先缝接或U型钉连接使格栅连成整体，相互搭接不小于30cm；铺设应拉紧不得有褶皱。多层铺设时，上下层接缝应错开，错开距离不小于0.5m。
（2）施工中应对机械设备进行定期检查、养护、维修。
（3）作业人员应严格遵守劳动纪律，服从领导和安全检查人员的指挥，工作时思想集中，坚守岗位，未经许可不得从事本工种之外的工作。严禁酒后上班，不得在禁止烟火的地方吸烟、动火。
（4）进入施工现场必须按照作业要求正确穿戴个人防护用品，严禁赤脚或穿高跟鞋、硬底鞋、带钉易滑的鞋和拖鞋进入施工现场。
检验数量：同一产地、厂家、品种且连续进场的土工合成材料每30 000 m2为一批，不足30 000 m2时也按一批计。每批检验1组。
检验方法：查验产品质量合格证，对材料的抗拉强度等性能进行试验。
2.土工合成材料的铺设层数、方向和连接方法应符合设计要求。
检验数量：每100 m等间距检查3点。
检验方法：观察、尺量。
7.土工格栅应从正规厂家采购，严禁从各类代理公司采购，并应进行严格的质量检验，要满足设计要求的各项性能指标。
8.附土工格栅设计图：
二、土工格栅铺设
路堤边坡铺设双向土工格栅（25KN/m），顶层土工格栅距路肩0.6m，其余各层垂直间距为0.6m，其余各层宽度3m，土工格栅距边坡线的间距不小于0.1m。

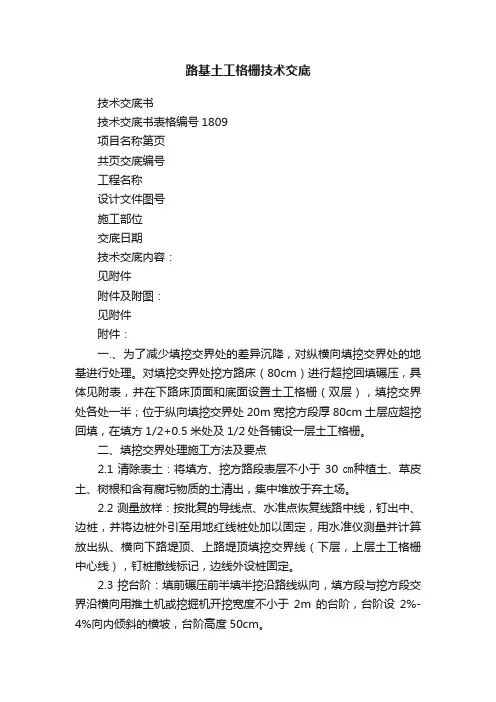

路基土工格栅技术交底

路基土工格栅技术交底

路基土工格栅技术交底技术交底书技术交底书表格编号1809项目名称第页共页交底编号工程名称设计文件图号施工部位交底日期技术交底内容：见附件附件及附图：见附件附件：一.、为了减少填挖交界处的差异沉降，对纵横向填挖交界处的地基进行处理。

对填挖交界处挖方路床（80cm）进行超挖回填碾压，具体见附表，并在下路床顶面和底面设置土工格栅（双层），填挖交界处各处一半；位于纵向填挖交界处20m宽挖方段厚80cm土层应超挖回填，在填方1/2+0.5米处及1/2处各铺设一层土工格栅。

二、填挖交界处理施工方法及要点2.1清除表土：将填方、挖方路段表层不小于30㎝种植土、草皮土、树根和含有腐圬物质的土清出，集中堆放于弃土场。

2.2测量放样：按批复的导线点、水准点恢复线路中线，钉出中、边桩，并将边桩外引至用地红线桩处加以固定，用水准仪测量并计算放出纵、横向下路堤顶、上路堤顶填挖交界线（下层，上层土工格栅中心线），钉桩撒线标记，边线外设桩固定。

2.3挖台阶：填前碾压前半填半挖沿路线纵向，填方段与挖方段交界沿横向用推土机或挖掘机开挖宽度不小于2m的台阶，台阶设2%-4%向内倾斜的横坡，台阶高度50cm。

2.4填前碾压：用≥22T的振动压路机进行碾压，碾压时对交界面（包括台阶）多压两遍，压实度检测不低于91%，位于路床范围内，压实度检测不低于96%。

三、土工格栅铺设3.1底层土工格栅铺设：路基填筑至1/2高度时开挖填挖交界挖方段台阶,台阶面碾压压实度不小于93%，交界面碾压成型后，人工对土工格栅铺设面进行清理干净，土工格栅以钉桩标记的交界线为轴线，纵、横向全断面铺设，铺设土工格栅应均匀、平整，不使其出现扭曲、折皱、重叠，并要注意避免过量拉伸从而避免超过其强度和变形的极限而产生破坏或撕裂、局部顶破等。

3.2上层土工格栅铺设：分层填筑50cm厚土方后铺设上层土工格栅，人工整理格栅铺设面，铺设方法与底层格栅铺设相同，路基填筑至下路床底面高度后铺设下路床土工格栅，下路床底面土工格栅与下路床顶面土工格栅铺设方法同上。

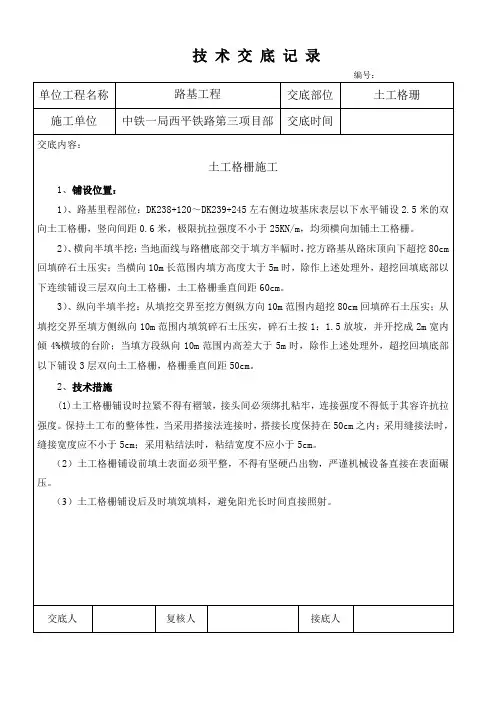

土工格栅施工技术交底

土工格栅施工技术交底

技术交底记录
编号：
单位工程名称
路基工程
交底部位
土工格珊
施工单位
中铁一局西平铁路第三项目部
交底时间
交底内容：
土工格栅施工
1、铺设位置：
1）、路基里程部位：DK238+120～DK239+245左右侧边坡基床表层以下水平铺设2.5米的双向土工格栅，竖向间距0.6米，极限抗拉强度不小于25KN/m，均须横向加铺土工格栅。
2）、横向半填半挖：当地面线与路槽底部交于填方半幅时，挖方路基从路床顶向下超挖80cm回填碎石土压实；当横向10m长范围内填方高度大于5m时，除作上述处理外，超挖回填底部以下连续铺设三层双向土工格栅，土工格栅垂直间距60cm。
3）、纵向半填半挖：从填挖交界至挖方侧纵方向10m范围内超ቤተ መጻሕፍቲ ባይዱ80cm回填碎石土压实；从填挖交界至填方侧纵向10m范围内填筑碎石土压实，碎石土按1：1.5放坡，并开挖成2m宽内倾4%横坡的台阶；当填方段纵向10m范围内高差大于5m时，除作上述处理外，超挖回填底部以下铺设3层双向土工格栅，格栅垂直间距50cm。
（3）土工格栅铺设后及时填筑填料，避免阳光长时间直接照射。
交底人
复核人
接底人
锥坡浆砌片石计算公式
锥坡计算采用正交公式，外锥-内锥
V=π/12*m*n*（H3-H03）
t片石厚度
H:锥坡高度
H0:内锥高度=H-(α0+β0)/t/2
m、n为两个方向的坡度
α0=（1+m2）0.5/m
β0=（1+n2）0.5/n
2、技术措施
(1)土工格栅铺设时拉紧不得有褶皱，接头间必须绑扎粘牢，连接强度不得低于其容许抗拉强度。保持土工布的整体性，当采用搭接法连接时，搭接长度保持在50cm之内；采用缝接法时，缝接宽度应不小于5cm；采用粘结法时，粘结宽度不应小于5cm。

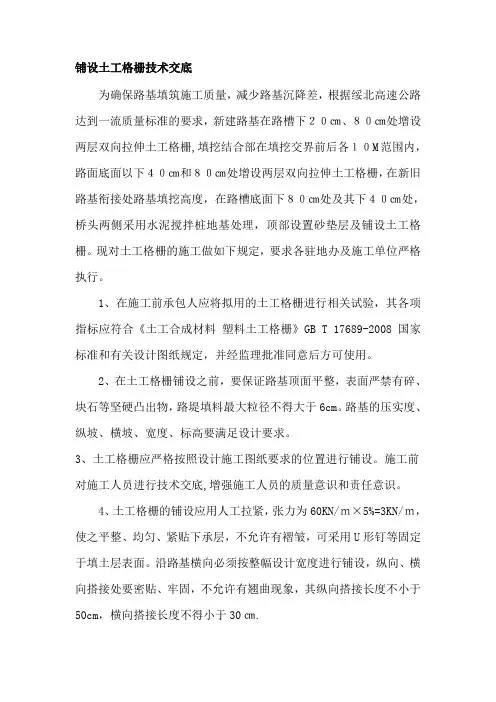

铺设土工格栅施工的技术交底
