钢结构房屋施工技术方案

目 录

1．编制依据.............................................................2

2.工程概况..............................................................2

3.钢结构加工制作........................................................3

主要结构材料.........................................................3

加工制作技术措施.....................................................4

成品保护.............................................................5

4.钢结构安装............................................................5

工艺流程.............................................................5

安装前的准备.........................................................6

安装.................................................................7

安装校正.............................................................8

高强螺栓施工.........................................................9

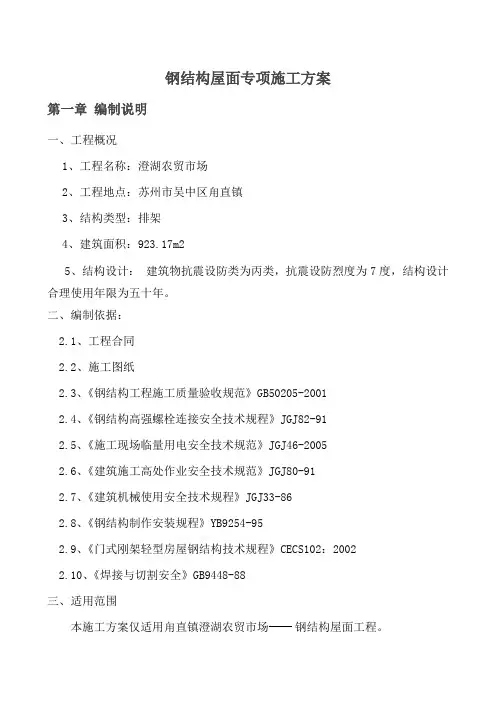

钢结构屋面专项施工方案

第一章 编制说明

一、工程概况

1、工程名称：澄湖农贸市场

2、工程地点：苏州市吴中区甪直镇

3、结构类型：排架

4、建筑面积：923.17m2

5、结构设计： 建筑物抗震设防类为丙类，抗震设防烈度为7度，结构设计合理使用年限为五十年。

二、编制依据：

2.1、工程合同

2.2、施工图纸

2.3、《钢结构工程施工质量验收规范》GB50205-2001

2.4、《钢结构高强螺栓连接安全技术规程》JGJ82-91

2.5、《施工现场临量用电安全技术规范》JGJ46-2005

2.6、《建筑施工高处作业安全技术规范》JGJ80-91

2.7、《建筑机械使用安全技术规程》JGJ33-86

2.8、《钢结构制作安装规程》YB9254-95

2.9、《门式刚架轻型房屋钢结构技术规程》CECS102：2002

2.10、《焊接与切割安全》GB9448-88

三、适用范围

本施工方案仅适用甪直镇澄湖农贸市场 钢结构屋面工程。 第二章 施工方案

一、施工准备

公司材料部充分落实工程所需的一切材料，项目部委派专人到工地现场实地考察、联系，具体落实吊装机械的进出路线、材料的堆放位置以及管理人员的办公室、材料仓库工作等。为确保安装人员顺利进场施工创造一个良好的施工环境。具体准备工作如下：

1、做好施工资料的准备，熟悉图纸，领会设计意图，编制详细的施工工艺及技术安全措施，并落实到每个人。

2、认真组织规划。项目部应根据合同要求和工程特点编制施工要点和质量计划，对施工过程提出控制要求。

3、项目经理部在开工前必须请设计院和建设单位进行设计交底或图纸会审，图纸会审应在项目经理部自审的基础上进行。

4、按施工要求，配置有关施工机械、设备。

5、钢结构进场前，项目经理部应对预埋螺栓位置、标高及轴线进行复核。

6、开工前，项目经理部对安装人员进行安全思想教育，对质量、工期、安全等进行全面贯彻，对所有设计图和节点有一个完整的了解。

4.9钢结构工程

一、钢结构构件制作

1、工艺流程：

放样→号样→切割、钻孔→焊接→抛丸或喷沙→螺栓连接→成品防腐→成品堆放→构件运输→吊装准备→技术准备、检查和弹线、接头准备、构件检查、机具准备、场地准备→柱吊装→起吊、临时固定、初校、初拧、复校、终拧和焊接。

2、 放样

（1）放样工作包括：核对构件各部分尺寸及安装尺寸和孔距；以1：1大样放出节点；制作样板和样杆作为切割、弯制、铣刨、制孔等加工的依据。放样应设置专门的钢平台或砼平台，平台应平整、量线准确，清晰。

（2）放样应根据构件的具体情况按实际划线，并根据工艺要求预留切割余量、加工余量或焊接接收入缩余量。

（3）样板或样杆上的标记赢得制应细、小、清晰，其几何尺寸允许偏差：长度和宽度+10，-1.0mm;矩形对角线之差不大于1 相邻孔眼中心距偏差及孔心位移不大于0.5mm。

3、号样

（1） 号样工作包括：检查核对材料；在材料上划出切割、铣、刨、弯曲、钻孔等加位置；打冲孔；标出零件编号等。

（2）号料应统筹安排，长短搭朽，先大后小，或套材号烊；对焊缝较多，加工量大的构件应先号料，同一构件需要拼料时，必须同时号料。当工艺有规定时，应按规定的方向取料。

（3）在焊接结构上号孔，应在焊接完毕整形后进行，孔眼应距焊缝边缘50mm以上。

（4）号料公差：长、宽±1.0mm;丙端眼心距？1.0mm;对角线差±1.0mm；相邻眼心距±0.5mm；两排眼心距±0.5mm；冲点与眼心距位移±0.5mm.

4、切割

（1）对于同型号大宗钢材采用数近代火焰切割机切割；对于零星用烊采用机械切割（包括冲剪、剪切、车、铣、刨、锯等）砂轮切割，气割或等离子切割等。

（2）切割前，应清除钢材表面切区域内的铁锈、油污等，切割后，断口上不得有裂缝和大于1.0mm的缺棱，并清除边缘上的熔瘤和飞溅物等。

（3）切割的质量要求；切割截面与钢材不垂直度不大于钢材厚度的10%，且不得大于2.0mm；剪切线与料红的允许偏差2.0mm；机械剪切的型钢，其端部剪切，斜度不大于2.0mm，并清除毛刺。

北京宝华国际钢结构有限公司 屋面钢结构专项施工方案

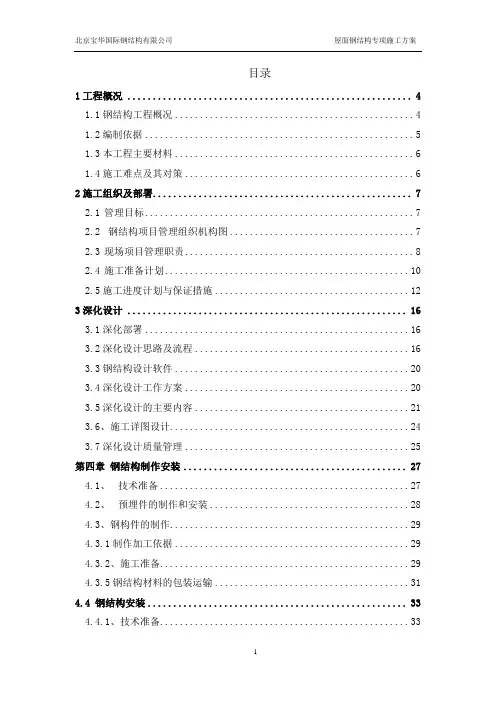

1 目录

1工程概况 ........................................................ 4

1.1钢结构工程概况 ................................................ 4

1.2编制依据 ...................................................... 5

1.3本工程主要材料 ................................................ 6

1.4施工难点及其对策 .............................................. 6

2施工组织及部署 ................................................... 7

2.1 管理目标 ...................................................... 7

2.2 钢结构项目管理组织机构图 ..................................... 7

2.3 现场项目管理职责 .............................................. 8

2.4 施工准备计划 ................................................. 10

2.5施工进度计划与保证措施 ....................................... 12

3深化设计 ....................................................... 16
