室外消火栓的安装方法

技 术 交 底 记 录 资料编号

表 C2-1

工程名称 援坦桑尼亚达累斯萨拉姆大学

中国图书馆项目 交底日期 2017 年 2 月 8 日

施工单位 江苏江都建设集团有限公司 分项工程名称 室外消火栓系统安装

交底提要 室外消火栓系统

交底内容：

一 施工准备

（一）技术准备

(1)施工人员已熟悉掌握图纸，熟悉相关国家或行业验收规范和标准图等。

(2)已有经过审批的施工组织设计，并向施工人员交底。

(3)技术人员向施工班组进行技术交底，使施工人员掌握操作工艺

（二）主要机具

(1)机具：热熔连接工具、管子钳、手锤、活动扳手、套筒扳手、梅花扳手、管剪、切割机、试压泵等

(2)量具：水准仪、水平尺、钢卷尺、钢板尺、角尺、线坠、压力表等。

二 材料质量控制

(1)工程所使用的主要材料、成品、半成品、配件和设备必须具有中文质量合格证明文件

(2)工程所使用的材料、设备的规格型号和性能检测报告应符合国家技术标准和设计要求。

(3)所有材料进入施工现场时应进行品种、规格、外观验收。包装应完好，表面无划痕及外力冲击破损。

(4)主要器具和设备必须有完整的安装使用说明书。

(5)管道使用的配件的压力等级、尺寸规格等应和管道配套。

三 施工工艺

（一）热熔连接操作工艺

(1) 熔接准备

热熔焊接施工准备工作如下：

① 将与管材规格一致的卡瓦装入机架；

② 准备足够的支撑物，保证待焊接管材可与机架中心线处于同一高度，并能方便移动；

③ 加热板温度至200～230℃

④ 接通焊机电源，打开加热板、铣刀和油泵开关并试运行。

(2) 熔接

熔接工艺流程如下：

检查管材并清理管端→紧固管材→铣刀铣削管端→检查管端错位和间隙→加热管材并观察最小卷边高度→管材熔接并冷却至规定时间→取出管材。

在焊接过程中，操作人员应参照焊接工艺卡各项参数进行操作，而且在必要时，应根据天气、环境温度等变化对其进行适当调整：

技 术 交 底 记 录 资料编号

表 C2-1

工程名称 援坦桑尼亚达累斯萨拉姆大学

中国图书馆项目 交底日期 2017 年 2 月 8 日

施工单位 江苏江都建设集团有限公司 分项工程名称 室外消火栓系统安装

交底提要 室外消火栓系统

交底内容：

一 施工准备

（一）技术准备

(1)施工人员已熟悉掌握图纸，熟悉相关国家或行业验收规范和标准图等。

(2)已有经过审批的施工组织设计，并向施工人员交底。

(3)技术人员向施工班组进行技术交底，使施工人员掌握操作工艺

（二）主要机具

(1)机具：热熔连接工具、管子钳、手锤、活动扳手、套筒扳手、梅花扳手、管剪、切割机、试压泵等

(2)量具：水准仪、水平尺、钢卷尺、钢板尺、角尺、线坠、压力表等。

二 材料质量控制

(1)工程所使用的主要材料、成品、半成品、配件和设备必须具有中文质量合格证明文件

(2)工程所使用的材料、设备的规格型号和性能检测报告应符合国家技术标准和设计要求。

(3)所有材料进入施工现场时应进行品种、规格、外观验收。包装应完好，表面无划痕及外力冲击破损。

(4)主要器具和设备必须有完整的安装使用说明书。

(5)管道使用的配件的压力等级、尺寸规格等应和管道配套。

三 施工工艺

（一）热熔连接操作工艺

(1) 熔接准备

热熔焊接施工准备工作如下：

① 将与管材规格一致的卡瓦装入机架；

② 准备足够的支撑物，保证待焊接管材可与机架中心线处于同一高度，并能方便移动；

③ 加热板温度至200～230℃

④ 接通焊机电源，打开加热板、铣刀和油泵开关并试运行。

(2) 熔接

熔接工艺流程如下：

检查管材并清理管端→紧固管材→铣刀铣削管端→检查管端错位和间隙→加热管材并观察最小卷边高度→管材熔接并冷却至规定时间→取出管材。

在焊接过程中，操作人员应参照焊接工艺卡各项参数进行操作，而且在必要时，应根据天气、环境温度等变化对其进行适当调整：

室外消火栓安装距离≤120米。

根据《中华人民共和国国家标准建筑设计防火规范》(GB

50016--2006)规定：

8.2.8 室外消火栓的布置应符合下列规定：

1 室外消火栓应沿道路设置。当道路宽度大于60m 时，宜在道路两边设置消火栓，并宜靠近十字路口；

2 甲、乙、丙类液体储罐区和液化石油气储罐区的消火栓应设置在防火堤或防护墙外。距罐壁15m 范围内的消火栓，不应计算在该罐可使用的数量内；

3 室外消火栓的间距不应大于120m；

4 室外消火栓的保护半径不应大于150m；在市政消火栓保护半径150m 以内，当室外消防用水量小于等于15L/s 时，可不设置室外消火栓；

5 室外消火栓的数量应按其保护半径和室外消防用水量等综合计算确定，每个室外消火栓的用水量应按10～15L/s 计算；与保护对象的距离在5～40m 范围内的市政消火栓，可计入室外消火栓的数量内；

6 室外消火栓宜采用地上式消火栓。地上式消火栓应有1 个DN150

或DN100 和2 个DN65 的栓口。采用室外地下式消火栓时，应有DN100 和DN65 的栓口各1 个。寒冷地区设置的室外消火栓应有防冻措施；

7 消火栓距路边不应大于2m，距房屋外墙不宜小于5m； 8 工艺装置区内的消火栓应设置在工艺装置的周围，其间距不宜大于60m。当工艺装置区宽度大于120m 时，宜在该装置区内的道路边

设置消火栓。

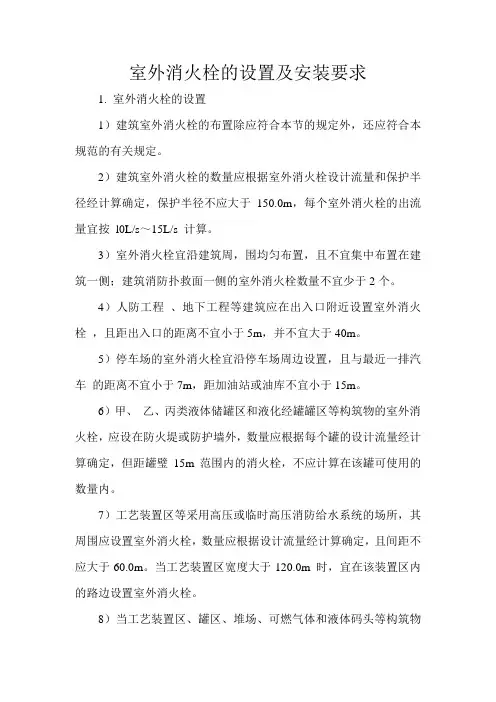

室外消火栓的设置及安装要求

1. 室外消火栓的设置

1）建筑室外消火栓的布置除应符合本节的规定外，还应符合本规范的有关规定。

2）建筑室外消火栓的数量应根据室外消火栓设计流量和保护半径经计算确定，保护半径不应大于150.0m，每个室外消火栓的出流量宜按 l0L/s～15L/s 计算。

3）室外消火栓宜沿建筑周，围均匀布置，且不宜集中布置在建筑一侧；建筑消防扑救面一侧的室外消火栓数量不宜少于2个。

4）人防工程 、地下工程等建筑应在出入口附近设置室外消火栓 ，且距出入口的距离不宜小于5m，并不宜大于40m。

5）停车场的室外消火栓宜沿停车场周边设置，且与最近一排汽车 的距离不宜小于7m，距加油站或油库不宜小于15m。

6）甲、 乙、丙类液体储罐区和液化经罐罐区等构筑物的室外消火栓，应设在防火堤或防护墙外，数量应根据每个罐的设计流量经计算确定，但距罐璧15m范围内的消火栓，不应计算在该罐可使用的数量内。

7）工艺装置区等采用高压或临时高压消防给水系统的场所，其周围应设置室外消火栓，数量应根据设计流量经计算确定，且间距不应大于60.0m。当工艺装置区宽度大于120.0m 时，宜在该装置区内的路边设置室外消火栓。

8）当工艺装置区、罐区、堆场、可燃气体和液体码头等构筑物的面积较大或高度较高，室外消火栓的充实水柱无法完全覆盖时，宜在适 当部位设置室外固定消防炮。

9）当工艺装置区、储罐区、堆场等构筑物采用高压或临时高压消防给水系统时，消火栓的设置应符合下列规定：

室外消火栓处宜配置消防水带和消防水枪。

工艺装置休息平台等处需要设置的消火栓的场所应采用室内消火栓 ，并应符合规范室内消火栓的的有关规定。

10）室外消防给水引入管当设有倒流防止器，且火灾时因其水头损失导致室外消火栓压力不能满足规范要求时，应在该倒流防止器前设置一个室外消火栓。

2. 给水管道的布置要求

1）室外消防给水采用两路消防供水时应采用环状管网，但当采用一路消防供水时可采用枝状管网。
