室外消火栓安装方法

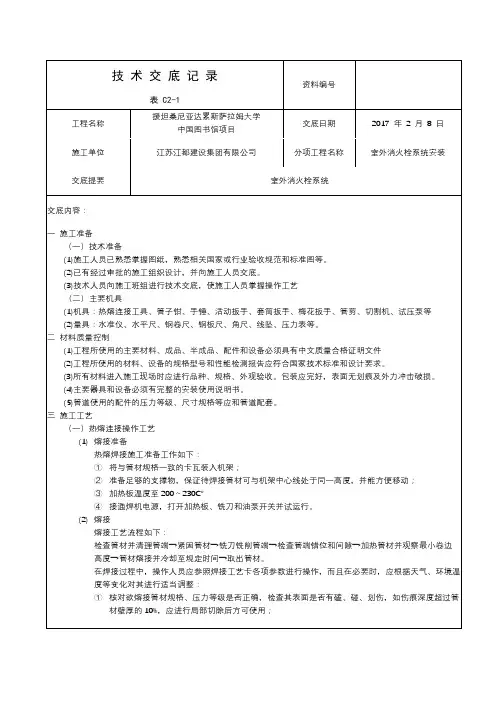

技 术 交 底 记 录 资料编号

表 C2-1

工程名称 援坦桑尼亚达累斯萨拉姆大学

中国图书馆项目 交底日期 2017 年 2 月 8 日

施工单位 江苏江都建设集团有限公司 分项工程名称 室外消火栓系统安装

交底提要 室外消火栓系统

交底内容：

一 施工准备

（一）技术准备

(1)施工人员已熟悉掌握图纸，熟悉相关国家或行业验收规范和标准图等。

(2)已有经过审批的施工组织设计，并向施工人员交底。

(3)技术人员向施工班组进行技术交底，使施工人员掌握操作工艺

（二）主要机具

(1)机具：热熔连接工具、管子钳、手锤、活动扳手、套筒扳手、梅花扳手、管剪、切割机、试压泵等

(2)量具：水准仪、水平尺、钢卷尺、钢板尺、角尺、线坠、压力表等。

二 材料质量控制

(1)工程所使用的主要材料、成品、半成品、配件和设备必须具有中文质量合格证明文件

(2)工程所使用的材料、设备的规格型号和性能检测报告应符合国家技术标准和设计要求。

(3)所有材料进入施工现场时应进行品种、规格、外观验收。包装应完好，表面无划痕及外力冲击破损。

(4)主要器具和设备必须有完整的安装使用说明书。

(5)管道使用的配件的压力等级、尺寸规格等应和管道配套。

三 施工工艺

（一）热熔连接操作工艺

(1) 熔接准备

热熔焊接施工准备工作如下：

① 将与管材规格一致的卡瓦装入机架；

② 准备足够的支撑物，保证待焊接管材可与机架中心线处于同一高度，并能方便移动；

③ 加热板温度至200～230℃

④ 接通焊机电源，打开加热板、铣刀和油泵开关并试运行。

(2) 熔接

熔接工艺流程如下：

检查管材并清理管端→紧固管材→铣刀铣削管端→检查管端错位和间隙→加热管材并观察最小卷边高度→管材熔接并冷却至规定时间→取出管材。

在焊接过程中，操作人员应参照焊接工艺卡各项参数进行操作，而且在必要时，应根据天气、环境温度等变化对其进行适当调整：

室外消火栓安装方法

The document was finally revised on 2021 地下消火栓设计标准

消火栓安装位于人行道沿上米处，采用钢制双盘短管调整高度，做内外防腐。

室外地下式消火栓应安装在消火栓井内，消火栓井一般用

红砖、水泥砂浆砌筑。井深（按照当地冻土层米另加20CM）不低于米，消火栓井内径不应小于1米。井 内应设爬梯以方便阀门的维修。

消火栓与主管连接的三通或弯头下部位应带底座，坻座时应设混凝土支墩，支墩与三通，弯头底部用 水泥砂浆抹成八字托座。

消火栓井内供水主管底部距井底不应小于，冬季室外温度低于-20℃的地区，地下消火栓井口需作保温处理。

室外消火栓安装方法

一遍。安装完成后应进行水压试验，测试压力应达到设计要求，无渗漏现象。

在进行消火栓安装时，应严格按照国标01S201进行操作。室外消火栓的安装位置一般位于人行道沿上，距离地面高度为1.0米，使用钢制双盘短管进行高度调整，并做好内外防腐处理。地上式消火栓顶部距离地面高度应为0.64米，立管应保持垂直和稳固，控制阀门井距离消火栓不应超过2.5米，消火栓弯管底部应设支墩或支座。地下式消火栓应安装在消火栓井内，井内径不应小于1米，井内应设爬梯以方便阀门的维修。消火栓与主管连接的三通或弯头下部位应带底座，底座时应设混凝土支墩，支墩与三通、弯头底部用M7.5水泥砂浆抹成八字托座。消火栓井内供水主管底部距井底不应小于0.2米，消火栓顶部至井盖底距离最小不应小于0.2米，冬季室外温度低于-20℃的地区，地下消火栓井口需作保温处理。

在安装地上式消火栓甲型时，放水口应用粒径为20-30㎜的卵石做渗水层，铺设半径为500㎜，铺设厚度自地面下100㎜至槽底。铺设渗水层时，应保护好放水弯头，以免损坏。而在安装地上式消火栓乙型时，则需要将消火栓自带的自动放水弯头堵死，在消火栓井内另设放水龙头。在进行安装前，管件内外壁均需涂沥青冷底子油两遍，外壁需另回热沥青两遍，面漆一遍。完成安装后应进行水压试验，确保无渗漏现象。

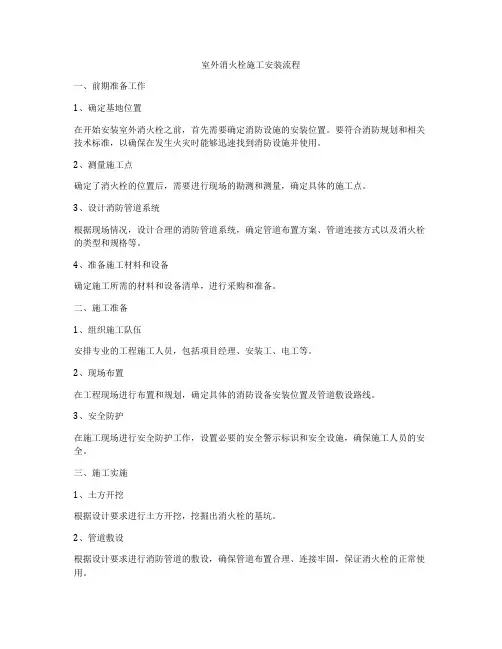

室外消火栓施工安装流程

一、前期准备工作

1、确定基地位置

在开始安装室外消火栓之前，首先需要确定消防设施的安装位置。要符合消防规划和相关技术标准，以确保在发生火灾时能够迅速找到消防设施并使用。

2、测量施工点

确定了消火栓的位置后，需要进行现场的勘测和测量，确定具体的施工点。

3、设计消防管道系统

根据现场情况，设计合理的消防管道系统，确定管道布置方案、管道连接方式以及消火栓的类型和规格等。

4、准备施工材料和设备

确定施工所需的材料和设备清单，进行采购和准备。

二、施工准备

1、组织施工队伍

安排专业的工程施工人员，包括项目经理、安装工、电工等。

2、现场布置

在工程现场进行布置和规划，确定具体的消防设备安装位置及管道敷设路线。

3、安全防护

在施工现场进行安全防护工作，设置必要的安全警示标识和安全设施，确保施工人员的安全。

三、施工实施

1、土方开挖

根据设计要求进行土方开挖，挖掘出消火栓的基坑。

2、管道敷设

根据设计要求进行消防管道的敷设，确保管道布置合理、连接牢固，保证消火栓的正常使用。 3、消火栓安装

根据设计要求将消火栓设备安装在基坑内，通过螺栓和焊接等固定方式，确保消火栓设备的稳固性。

4、设备连接

将消火栓设备与消防管道进行连接，确保管道和设备的密封性和稳定性。

5、设备调试

对安装好的消火栓设备进行调试，调试消防系统的工作性能，确保其正常使用。对系统进行压力测试，确保系统的安全性和稳定性。

四、施工验收

1、施工质量检验

对已安装的消火栓设备和管道系统进行质量检验，确保施工质量符合相关标准和规范。

2、消防设备使用培训

在验收完成后，对使用单位的相关人员进行消防设备的使用培训，使其了解消火栓设备的使用方法和注意事项。

3、施工过程整理

对施工现场进行清理整理，清除垃圾和材料残余物，确保施工环境整洁。

五、竣工验收

1、整体验收

对整个消火栓设备和管道系统进行最终验收，确保施工质量合格，符合相关标准和规范。
