地铁轨道无线天线安装作业指导书

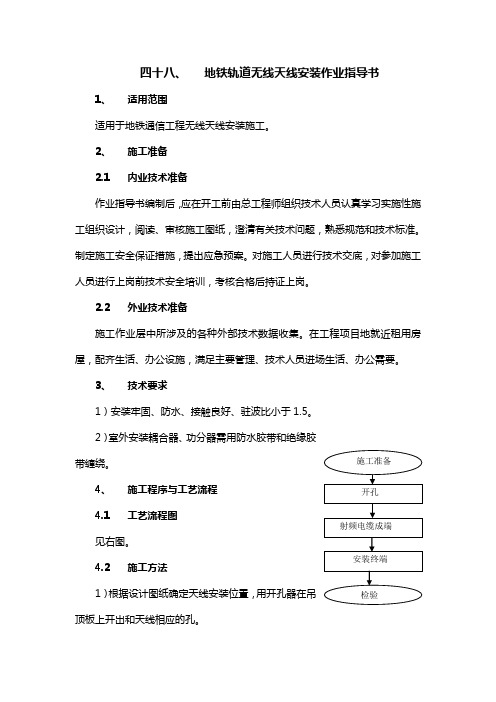

四十八、地铁轨道无线天线安装作业指导书1、适用范围适用于地铁通信工程无线天线安装施工。

2、施工准备2.1内业技术准备作业指导书编制后，应在开工前由总工程师组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术安全培训，考核合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。

在工程项目地就近租用房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3、技术要求1）安装牢固、防水、接触良好、驻波比小于1.5。

2）室外安装耦合器、功分器需用防水胶带和绝缘胶带缠绕。

4、施工程序与工艺流程4.1工艺流程图见右图。

4.2施工方法1）根据设计图纸确定天线安装位置，用开孔器在吊顶板上开出和天线相应的孔。

2）根据射频头成端示意图开剥出成端所需的长度并露出导管（内导体）和金属外护套并用酒精清洗；根据射频头尺寸切掉多余的导管（内导体）和金属外护套，用自粘带将内导体管内的铜屑和杂质清除干净。

3）将射频头外壳组件连接在已开剥好的射频电缆头上并紧固。

4）将无线天线固定在已开好孔的吊顶上，并将射频头与天线连接紧固。

5）用电力胶带在终端与射频头处缠绕约10cm后用防水胶带两次缠绕进行防水处理最后用电力胶带缠绕约15cm；（2）用绑扎带在电力胶带两端紧固以防止防水胶因热膨胀而溢出影响电气特性。

6）进行驻波比测试。

5、施工要求1）完成施工定测，工班组织完成施工复测。

2）完成安全、技术交底。

6、劳动组织技工2名。

7、材料要求无线天线、耦合器、功分器、热缩管、绑扎带、标签纸、记号笔、记录本、绝缘胶带、防水胶带。

8、设备机具配置电钻、钻头、开孔器、万用表１块、驻波比测试仪1台、配电箱（三级）1套、梯子1架、头灯2个、标准工具1套、钢锯弓（含钢锯条）、专用切割刀2套。

9、质量控制及检验1）切口平整、射频头组件要牢固、按要求进行防水处理。

天线安装施工方案范本1. 引言天线安装施工方案是指在无线通信项目中，对天线进行安装和调试的具体步骤和操作规范的总体组织。

本文档旨在提供一个天线安装施工方案的范本，以供参考和借鉴。

2. 目标制定天线安装施工方案的目标是确保安装的天线能够在最佳状态下正常工作，同时满足相关安全要求。

具体目标包括： - 确保天线安装位置准确无误； - 确保天线与周围环境无干扰； - 保证天线安装牢固稳定，能够承受风压和雨水冲刷等自然环境的影响； - 保证天线安装符合国家相关规范和标准； - 最大限度地减少天线调试所需的时间和工作量。

3. 前期准备在进行天线安装之前，需要进行一系列前期准备工作，包括：- 评估安装环境，确定安装位置； - 编制安装方案； - 准备安装所需的工具和材料； - 确保安装人员熟悉天线的组装和调试流程。

4. 天线安装步骤4.1. 安装位置确定根据前期准备的评估结果，确定天线的安装位置。

安装位置需满足以下条件：- 距离周围建筑物、电缆等干扰源充分远离，确保天线信号不受干扰； - 能够保证天线的全向性发射和接收特性； - 无遮挡物避免信号衰减。

4.2. 天线组装根据天线的具体类型，进行天线组装工作。

包括以下步骤： - 拆卸天线零件包装，将天线安装支架固定到天线上； - 根据安装位置确定天线的姿态角度，调整天线安装支架； - 将天线连接器与同轴电缆连接。

4.3. 天线安装调试完成天线组装后，进行安装调试工作。

具体步骤如下： - 执行天线校准过程，调整天线指向； - 测试天线与相关设备的连接性； - 测试天线的信号传输质量； - 测试天线的工作频率范围。

4.4. 安装固定完成天线调试后，进行天线的最终安装固定工作。

包括以下步骤： - 使用支撑物或固定支架将天线固定在安装位置上； - 按照天线安装支架规范和标准，进行固定螺栓和防松处理； - 使用电缆固定卡或束线带将电缆固定到天线支架上，避免电缆因外力拉扯对天线产生影响。

无线列调安装作业指导书1.1.适用范围本作业指导书适用于大准铁路增二线二九段五标通信工程无线列调安装。

1.2.作业准备1.2.1内业技术准备在编制作业指导书后，应该根据设计图纸、可行性施工组织设计、图纸核对记录、设计交底及现场调查情况，针对本次工程澄清技术问题，熟悉规范和技术标准。

并对制定的施工方案、质量、安全保证措施及应急措施对相关人员进行交底。

1.2.2外业技术准备施工作业层中所涉及的各种外部数据技术收集，创办住宿及办公房屋及配置日常生活办公用品，满足主要技术管理人员进场生活办公需要，配备各种施工所需工具及仪器仪表。

1.3.作业条件3.2 在工程准备阶段，需要进行机房条件检查，以确认是否具备安装条件。

3.2.1 机房条件检查包括如下内容：（1）机房建筑条件（2）环境条件（3）供电条件（4）配套设备（5）附属设施具体检查细节参看相关指导书、下面主要介绍接地系统的检查3.2.2接地系统的检查系统接地的目的在于保障人身和设备的安全，抗击外来电磁干扰，保障设备的正常运行。

接地系统的检查应主要检查以下内容：a、接地系统包括室内部分、室外部分、及建筑的地下接地网。

为保证接地系统有效，不允许在接地系统中的连接通路设置开关、容丝类的可断开器件。

埋设于建筑物的地基周围和地下的接地网是各种接地的源头，其露出地面的部分称作接地桩，各种接地铜排要经过截面不小于90平方毫米的铜导线连至接地桩。

b、机房内应有预设的接地铜排，对于雷电灾害频繁的地区，室内接地还包括设备机房内四周墙上设一圈高架裸线环，该线环有多处与室外接地的部分相连，用来将门、窗等有导体的部位接地。

c、接地系统室外部分包括建筑物接地、天线铁塔接地以及天馈线的接地，其作用是迅速泄放雷电引起的强电流。

d、一般要求接地电阻不大于5欧姆，接地线应尽可能直线走线。

室外接地排为镀锌铜排，对未采用镀锌的铜排在表面喷漆处理。

现场需要重点检查: 保护接地排、防雷接地排是否已经安装到位；接地排与接地点的连接是否牢固可靠；室内走线架、室外走线架是否接地可靠；铁塔、天线安装桅杆的防雷接地是否可靠；使用地阻测试仪表测量基站的接地电阻是否达到要求注意：当接地系统不合格时禁止对基站进行安装。

××市轨道交通×号线工程通信系统、信号系统安装工程设备安装作业指导书编制：审核：审批：××××××××××有限公司××市轨道交通×号线工程通号系统安装工程项目经理部编制时间：2020年11月目录一、编制依据 (1)二、施工范围 (1)三、施工内容 (1)1、室内设备安装 (1)2、室外设备安装 (9)3、系统调试 (10)四、劳动力组织 (10)五、主要工机具设备 (11)六、质量控制 (11)1、易出现的质量问题 (11)2、保证措施 (11)七、安全措施 (12)1、主要安全风险分析 (12)2、保证措施 (12)八、环保措施 (12)设备安装作业指导书一、编制依据➢《城市轨道交通设计规范》DGJ08-109-2004；➢《地铁设计规范》GB50157-2013➢××市轨道交通×号线工程通号施工招标技术标准及要求；➢以往类似工程施工经验。

二、施工范围施工范围包括上海市轨道交通14号线全线31个车站及停车场、车辆段、主变电所和控制中心。

三、施工内容1、室内设备安装1）施工方法（1）核对设计图纸，按图纸确定设备安装位置；（2）设备安装固定；（3）配线电缆布放、编扎、焊接、测试；（4）设备单机测试；（5）系统调试和开通测试。

2）工艺流程及操作要点（1）施工工艺流程施工工艺流程如下：（2）操作要点A 、施工前具备的条件和准备设备房的土建工程已竣工，地面平整干燥，门窗安装齐全，墙壁粉刷完毕。

照明、外电源引入、通风应具备施工条件。

预留孔洞、走线槽、架、静电地板铺设、预埋穿线钢管、预埋吊挂螺栓的位置应符合设计规定；预留洞孔框架安装完毕、平直整齐；地槽盖板平整、油漆均匀；预埋钢管口径合适、管口光滑、弯曲半径符合设计规定、管内干燥无积水；走线架牢固平直。

轨旁AP和天线的安装指导华三通信技术有限公司H3C Technologies Co., Ltd.版权所有侵权必究All rights reserved目录第1章设备简介......................................................................................................................... 1-11.1 概述.................................................................................................................................... 1-1第2章室外机箱安装.................................................................................................................. 1-12.1 室外环境检查 ..................................................................................................................... 2-12.2 安装工具............................................................................................................................. 2-12.3 安装流程............................................................................................................................. 2-22.4 室外机箱及AP的安装 ......................................................................................................... 2-42.4.1 打开机箱.................................................................................................................. 2-42.4.2 拆卸滑道和安装架.................................................................................................... 2-42.4.3 拆卸AP衬板 ............................................................................................................. 2-52.4.4 安装AP的天馈防雷器和电源线 ................................................................................ 2-62.4.5 安装AP衬板到AP上................................................................................................. 2-82.4.6 固定AP到机箱内...................................................................................................... 2-92.4.7 连接内部线缆......................................................................................................... 2-102.4.8 安装机箱................................................................................................................ 2-112.4.9 安装射频电缆......................................................................................................... 2-142.4.10 安装滑道和安装架 ............................................................................................... 2-152.4.11 安装电力电缆....................................................................................................... 2-172.4.12 防水处理.............................................................................................................. 2-182.4.13 安装后的检查....................................................................................................... 2-192.4.14 机箱通电.............................................................................................................. 2-19第3章轨旁AP机箱及天线安装................................................................................................ 2-203.1 简述.................................................................................................................................. 3-203.2 AP机箱和天线的安装 ....................................................................................................... 3-203.2.1 地下隧道的AP机箱安装（支架式）....................................................................... 3-203.2.2 地下隧道的AP机箱安装（贴壁式）....................................................................... 3-213.2.3 地面上的AP安装.................................................................................................... 3-213.2.4 隧道里天线的安装.................................................................................................. 3-223.2.5 地面上天线的安装.................................................................................................. 3-26插图目录图1-1 设备外观图.............................................................................................................. 1-1图2-1 H3C WA2200系列无线局域网接入点设备室外机箱安装流程................................. 2-3图2-2 拆卸滑道和安装架................................................................................................... 2-4图2-3 拆卸AP衬板 ............................................................................................................ 2-5图2-4 安装AP的天馈防雷器.............................................................................................. 2-7图2-5 安装AP衬板到AP上 ................................................................................................ 2-8图2-6 固定AP到机箱内..................................................................................................... 2-9图2-7 连接内部电缆........................................................................................................ 2-11图2-8 挂耳安装到机箱上（挂墙式） .............................................................................. 2-11图2-9 挂耳尺寸及孔距示意图（挂墙式，单位mm）...................................................... 2-12图2-10 挂耳安装到机箱上（平台式） ............................................................................ 2-13图2-11 挂耳及挂耳孔距尺寸示意图（平台式，单位mm）............................................. 2-13图2-12 安装射频电缆...................................................................................................... 2-15图2-13 安装滑道和安装架............................................................................................... 2-16图2-14 安装滑道 ............................................................................................................. 2-17图2-15 安装光纤终端盒示意图 ................................................................ 错误!未定义书签。

通信系统施工安装项目车站无线天线安装作业指导书编制人：审核人：批准人：车站无线天线安装作业指导书1适用范围本作业指导书适用于城市轨道交通通信工程中车站无线天线安装分项工程施工作业指导，使用对象为通信管线安装工。

2作业条件及施工准备2.1作业条件（1）车站无线射频电缆敷设完成；（2）装修吊顶还未安装完成。

2.2施工准备（1）作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，熟悉规范和技术标准，制定施工安全保证措施。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

（2）对车站无线天线安装施工所涉及的各种内、外部技术数据收集，施工劳动组织配备、材料准备及设备工器具的配置。

3引用技术标准（1）《城市轨道交通通信工程质量验收规范》GB 50382-2006（2）《地下铁道施工及验收规范》GB50299-2003（3）《建筑电气工程施工质量验收规范》GB50303-2015（4）《通信系统施工蓝图》。

4作业内容（1）无线天线安装定位（2）无线天线吊杆安装（3）无线天线本体安装（4）无线天线接线5施工技术标准（1）无线天线的规格、型号、安装位置应符合设计要求。

（2）无线天线吊杆安装应与地面垂直，且安装牢固。

（3）无线天线域吊杆连接稳固，部摇晃。

且无线天线安装平稳，不歪斜。

（4）无线天线接线抽头应符合设计要求，且接线相位应一致。

（5）安装中注意不要触碰锥型纸盘防止损坏无线天线。

（6）安装后要做清洁，防止灰尘、油污、手印等沾染无线天线表面，影响美观。

6工序流程及操作要点6.1工序流程图4-10-1工序流程图6.2操作要点（1）施工准备1）现场调查装修吊顶的安装进度，确保无线天线安装在吊顶封闭前完成。

2）按照施工图纸准备好需安装的无线天线及相应的附件。

（2）无线天线定位1）按照施工图纸中无线天线的安装位置现场寻找适合无线天线的安装位置。

2）车站站厅、站台相邻无线天线的定位间距一般在5-6米，特殊情况下可调整间距，但应确保无线天线的播出声场不相互干扰。

GSM-R铁塔、天线及馈线安装施工作业指导书编制：审核：批准：1适用范围适用于铁路GSM—R通信工程施工的铁塔及天线安装。

2作业准备2。

1 内业技术准备2.1.1 组织人员学习图纸，了解设计意图及要求，对图纸疑点认真记录汇总，做好图纸会审，与设计和监理将图纸会审完毕.2.1。

2 完成监理组织的施工图纸会审，经设计交底后，编写有针对性的作业指导书并报监理审批。

2.1。

3 建立施工档案，在工程施工中严格按照规定及时准确收齐内业资料，包括施工前期资料、设计变更、施工洽商、测量复核记录、图纸会审纪要等。

2.1.4 作业前已对参加该项作业的相关人员经行施工技术交底，交底与被交底人员进行了双签字。

2.1.5 完成对施工人员进行施工程序、施工工艺、质量标准、施工危险因素等方面内容的交底工作。

2.2 外业技术准备施工人员在工程现场与建设单位代表共同确认《工程设计文件》是否需改动；若需改动，施工人员立即与项目管理人员及时反馈，等项目管理人员与建设单位、设计单位、监理单位协商后给出处理意见,再进行相应的更改。

3作业人员配置3.1专业主管全面负责该单位工程的技术工作.3。

2技术员3.2.1全面负责该单位工程的技术工作,组织施工图及技术资料的学习,编制施工技术措施，主持技术交底；3。

2。

2深入现场指导施工，及时发现和解决技术问题;3。

2.3制定施工方法、工艺;3.2。

4负责单位工程一级质量验收,并填写验收单；3.2.5负责施工过程中的一切技术工作，负责一切技术资料收集；3.2。

6负责施工放线和测量资料及成果的整理工作。

3。

3安全员3。

3。

1在上级安全部门的领导下，全面负责安全管理工作;3。

3.2执行公司安全管理标准,遵循安全管理规程，作好施工现场的管理工作，对安全第一责任者负责；3。

3.3负责施工现场的安全检查，制止违章作业。

3。

3。

4做好安监违章记录，为安全评比提供直接、真实的依据；3.4质检员3.4.1、负责施工全过程的质量监督、检查及质保资料的搜集与整理工作;3。

信号机安装施工1概述本文件用于描述信号系统轨旁信号机的安装说明（以长沙城市轨道交通2号线一期工程为例）。

2信号机分类正线信号机分为墙壁外挂型和钢支柱型。

车辆段信号机分为高柱信号机和矮型信号机。

3信号机施工流程4 信号机支架制作由于隧道的特殊性，信号机支架需要特别制作。

信号机支架如下图所示：使用这种支架时，信号机到电缆接线盒之间的配线需要用阻燃软管防护。

车辆段碎石道床的信号机安装采用普通信号机水泥基础或者机柱。

5安装准备A A 详图镀锌地面固定信号机支架（安装于整体道床上的信号机采用此支架） 隧道壁上固定信号机支架在安装信号机前，首先按照设计图纸核对坐标、位置、限界尺寸。

信号机的光学透镜、必须符合规定标准，不得有影响显示的斑点和裂纹，并应清洁、明亮。

6安装信号机信号机应设在列车运行方向的右侧和所属线路的中心线上方，不得已需设于左侧时，应由建设单位和设计批准。

在安装支架前，应检查支架的质量，确认符合规定时方可使用。

信号机支架应垂直与地面装设。

安装支架后应检查支架的倾斜量符合要求，检查支架上电线引入孔方向。

信号机配线按要求采用塑料绝缘电缆或铜芯塑料软线；信号机配线必须按灯光颜色与配线颜色一致来处理。

信号机构门、电缆盒盖应严密，密封良好；信号机构至支架间的电线把应防护。

防护管抱箍选配合适，与支架接触紧密，安装牢固。

7质量要求信号机设置应符合设计规定。

信号机应设在列车运行方向的右侧，不得已需设于左侧时，应由建设单位批准。

信号机的设置位置和显示方向应保证从列车上不至于误认为邻线的信号机。

信号支架应垂直于地面装设，安装支架后应检查支架的倾斜量符合要求，检查电线引入孔方向。

信号机构的型号、规格和灯光配列应符合设计规定，信号机各部部件应齐全，不得有破损、裂纹现象。

门关闭严密，灯室不窜光。

信号机构的色玻璃及透镜必须符合规定标准，不得有影响显示的斑点和裂纹，并应清洁、明亮。

信号机构的灯座应调整灵活，光源应调整在透镜的焦点上。

第七章无线子系统设备安装与配线施工作业指导书1. 适用范围适用于GSM-R数字移动通信工程无线子系统设备安装与配线施工。

2. 作业准备工程开工前所要进行的各项准备工作，包括安装所需要的工具，机房条件的检查，货物开箱和货物清点等等。

2.1 工具准备：通用工具：丈量工具包括卷尺、水平尺、角度仪、指南针、记号笔；钻孔工具包括电锤、电钻、配套钻头若干；禁固工具包括各种螺丝刀、固定扳手、固定扳手、内六角扳手、套筒扳手，羊角锤；钳工工具包括钢锯、手钳、斜口钳、鲤嘴钳、锉刀；辅助工具包括镊子、油漆刷、剪刀、电烙铁、焊锡丝、裁纸刀、热吹风、吸锡器、液压钳、梯子、滑轮、绳子、发电机、电焊机、电源插座。

专用工具：馈线剪、安全刀、馈线施工等专用工具。

通用仪表：万用表、天馈分析仪、功率计。

2.2 机房条件检查机房接地系统：系统接地的目的在于保障人身和设备的安全，抗击外界电磁干扰，保障设备的正常运行。

接地系统包括室内部分、室外部分及建筑物的地下接地网，为保证接地系统有效，不允许在接地系统中的连接通道设置开关、熔丝类的可断开器件。

接地系统的室外部分包括建筑物接地、天线铁塔接地、天馈线接地，其作用是迅速泄放雷电引起的强浪涌电流，本系统设计要求电阻不大于4欧姆，接地线应尽可能直线走线。

室外接地排为镀锌铜排，非镀锌铜排螺丝连接处涂凡士林处理。

如果传输信号线及一次整流设备的交流电源线是经过室外露天环境引入室内的，则传输信号线和交流供电线要经过相应的防浪涌保安单元后才能接入设备。

2.3 开箱检查填写开箱检查记录，施工方与设备厂商现场督导、监理共同确认。

3. 技术要求3.1 设备到达现场后应进行检查，其型号、规格、数量及质量应符合设计要求及相关技术标准的规定。

3.2 设备引入电源前加接的防雷隔离装置应符合设计和相关技术标准的规定。

3.3 设备防护地线的设置及接地电阻应符合设计要求和相关技术标准的规定。

3.4 设备安装位置及安装方式应符合设计要求。

无线列调施工作业指导书无线列调施工作业指导书编制：审核：批准：XX电气化改造项目部二〇年月日2目录一、通信铁塔基础施工 01 适用范围 02 作业条件及施工准备 03 引用技术标准 04 作业内容 05 施工技术标准 06 工艺流程 (2)7 作业组织及施工方法 (5)8 主要设备及物资 (6)9 质量控制标准及检验 (7)10 安全措施 (9)11环保要求 (9)二、杆塔体的组立 (10)1 适用范围 (10)2 作业条件及施工准备 (10)3 引用技术标准 (10)4 作业内容 (11)5 施工技术标准 (11)6 工艺流程及施工要点 (13)7 作业组织 (16)8 主要设备及机具的配置 (16)9 物资的检验 (17)10 质量控制标准及检验 (17)11安全及环保要求 (18)三、漏泄同轴电缆 (19)1 适用范围 (19)2 作业准备 (19)3 引用技术标准 (19)4 作业内容 (19)5 施工技术标准 (19)6 工艺流程 (38)7 作业组织 (38)8 主要机具的配置 (39)9 物资材料的配置 (42)10 质量控制标准 (47)11 安全及环保要求 (54)四、天馈子系统 (55)31 适用范围 (55)2 作业准备 (55)3 引用技术要标准 (55)4 作业内容 (55)5 施工技术标准 (55)6 工艺流程 (66)7 作业组织 (66)8 设备机具配置 (67)9 物资材料配置 (69)10 质量控制标准及检验 (71)11 安全及环保要求 (75)五、直放站设备安装 (75)1 适用范围 (75)2 作业准备 (76)3 技术要求 (76)4 作业内容 (76)5 施工技术标准 (76)6 工艺流程 (81)7 劳动组织 (81)8 设备机具配置 (82)9 物资材料配置 (83)10 质量控制标准及检验 (84)11 安全及环保要求 (85)4一、通信铁塔基础施工1 适用范围适用于通信铁塔基础施工2 作业条件及施工准备2.1已经完成对铁塔基础的工程图纸及技术资料进行审核，技术交底和安全培训(要求考试合格)2.2已经完成对实地进行调查和勘测。
