管道工技能培训教程

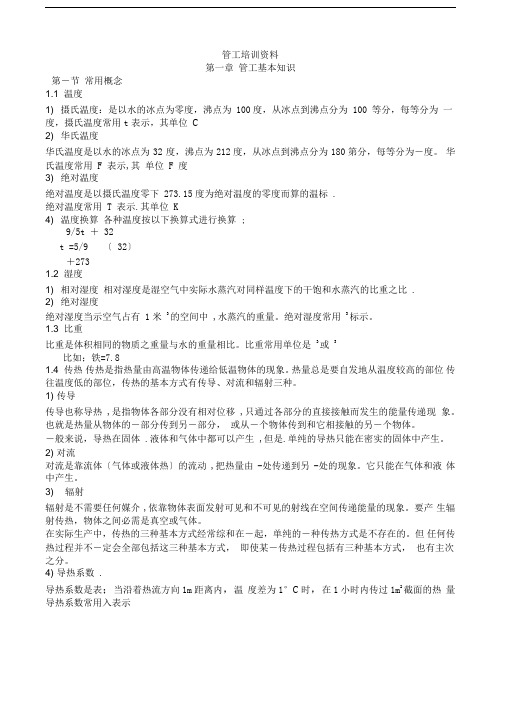

管工培训资料第一章管工基本知识第－节常用概念1.1 温度1) 摄氏温度：是以水的冰点为零度，沸点为 100度，从冰点到沸点分为 100 等分，每等分为一度，摄氏温度常用t表示，其单位C2) 华氏温度华氏温度是以水的冰点为32 度，沸点为212度，从冰点到沸点分为180第分，每等分为－度。

华氏温度常用 F 表示,其单位 F 度3) 绝对温度绝对温度是以摄氏温度零下 273.15度为绝对温度的零度而算的温标 .绝对温度常用 T 表示.其单位 K4) 温度换算各种温度按以下换算式进行换算 ;9/5t ＋ 32t =5/9 〔 32〕＋2731.2 湿度1) 相对湿度相对湿度是湿空气中实际水蒸汽对同样温度下的干饱和水蒸汽的比重之比 .2) 绝对湿度绝对湿度当示空气占有 1米3的空间中 ,水蒸汽的重量。

绝对湿度常用3标示。

1.3 比重比重是体积相同的物质之重量与水的重量相比。

比重常用单位是3或3比如；铁=7.81.4 传热传热是指热量由高温物体传递给低温物体的现象。

热量总是要自发地从温度较高的部位传往温度低的部位，传热的基本方式有传导、对流和辐射三种。

1) 传导传导也称导热 ,是指物体各部分没有相对位移 ,只通过各部分的直接接触而发生的能量传递现象。

也就是热量从物体的－部分传到另－部分，或从－个物体传到和它相接触的另－个物体。

－般来说，导热在固体 .液体和气体中都可以产生 ,但是.单纯的导热只能在密实的固体中产生。

2) 对流对流是靠流体〔气体或液体热〕的流动 ,把热量由 -处传递到另 -处的现象。

它只能在气体和液体中产生。

3) 辐射辐射是不需要任何媒介,依靠物体表面发射可见和不可见的射线在空间传递能量的现象。

要产生辐射传热，物体之间必需是真空或气体。

在实际生产中，传热的三种基本方式经常综和在－起，单纯的－种传热方式是不存在的。

但任何传热过程并不－定会全部包括这三种基本方式，即使某－传热过程包括有三种基本方式，也有主次之分。

管工中高级培训教案一、轴侧图的简单画法和步骤1、画轴侧图时，应以管道的平面、立（剖）图为基础，首先根据正投影原理对管线的平、立（剖）面进行分析。

2、在图形分析的基础上，对所管线分段编号，再逐段进行分析，弄清在左右、前后、上下这六个空间方位上每一段管线的具体走向，并确定与各轴侧轴的关系，这一步叫定轴定方位。

3、画管道轴侧图时无论是正等还是斜等，都根据简化了得轴向缩短率1：1绘制，线型一般都用单根粗实线表示，有时也用双线表示。

4、具体画图次序一般是先画前面，再画后面。

先画上面，再画下面。

管道与设备相连，应从设备的管接口处逐步朝外画出，被挡住的后面或下面的管线画时要断开。

5、画轴侧图中的设备时，一律用细实线或双点划线表示。

6、画轴侧图时，应注明管路内的物料介质的性质、流向、管线标高及坡度。

如果平、立面图上有管件或阀件的话，也应该在相应的投影图位置上标出。

7、在水平走向的管段中，法兰要垂直画，在垂直走向的管线中，法兰一般与邻近的水平走向的管段相平行。

用螺纹连接的阀门和管件在表示形式上亦同法兰连接相同，阀门的手轮应与管线平行，法兰与阀杆平行。

8、由于轴间角、轴向缩短率的不同，因此轴侧图不能准确地反映管道真实长度和比例，施工时以标准尺寸为准。

9、根据平立面图所确定的比例以及简化的轴向缩短率用圆规或直尺一段段量出平立面管线长度，并把它们沿轴向量取在轴侧轴的平行线上，然后把量取的各段、线段连接起来即成轴侧图。

斜等轴侧图的坐标轴90° 135°135°10、偏置管的画法：实际当中，有些管线的走向不是正位的（称为偏置管）比如管子转弯不是90°，三通不是斜三通等，对于偏置管来说，无论是垂直还是水平的，对于非45°的偏置管要标出两个偏移尺寸，而角度可以省略不标。

对于45°的偏置管，只需标出角度和一个偏移尺寸即可。

11、偏移管的另外一种表示方法是在管子转弯或分支的地方做出管线正方位走向的平行线，并打上45°细斜线，再用数字标明转弯或分支的角度，突出表明这根管线的走向不是正方位的走向。

热力站2013年管道工实操培训教案教师：各班班长本班主要培训以下内容：实训一、游标卡尺的使用实训实训二、轴承基本知识实训实训三、锅炉风机维修实训实训四、管道工识图基本知识实训实训五、常用管道材料及施工方法实训实训六、水暖主要阀门的性能特点分析比较实训实训七、初、中级管道工技能培训考试题库学习、练习、考核实训一、游标卡尺的使用要求：结合锅炉维修生产实际，要求每个学员熟练掌握游标卡尺的测量方法。

游标卡尺是工业上常用的测量长度的仪器，可直接用来测量精度较高的工件，如工件的长度、内径、外径以及深度等。

游标卡尺的结构游标卡尺作为一种被广泛使用的高精度测量工具，它是由主尺和附在主尺上能滑动的游标两部分构成。

如果按游标的刻度值来分，游标卡尺又分0.1、0.05、0.02mm三种。

游标卡尺的读数方法以刻度值0.02mm的精密游标卡尺为例，读数方法，可分三步；1)根据副尺零线以左的主尺上的最近刻度读出整毫米数；2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；3）将上面整数和小数两部分加起来，即为总尺寸。

0.02mm游标卡尺的读数方法如上图所示，副尺0线所对主尺前面的刻度64mm，副尺0线后的第9条线与主尺的一条刻线对齐。

副尺0 线后的第9条线表示：0.02x9= 0.18mm所以被测工件的尺寸为：64+0.18=64.18mm游标卡尺的使用方法将量爪并拢，查看游标和主尺身的零刻度线是否对齐。

如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这种规定方法与数轴的规定一致，原点以右为正，原点以左为负）。

测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如下图所示：游标卡尺的应用游标卡尺作为一种常用量具，其可具体应用在以下这四个方面：1）测量工件宽度2）测量工件外径3）测量工件内径4）测量工件深度具体的这四个方面的测量方法请看下图：使用注意事项游标卡尺是比较精密的量具，使用时应注意如下事项：1) 使用前,应先擦干净两卡脚测量面,合拢两卡脚,检查副尺0线与主尺0线是否对齐,若未对齐,应根据原始误差修正测量读数。

管道工培训讲义一、管道工的基本概念及工作内容1. 管道工的定义管道工是指专门负责管道安装、维修和保养工作的技术人员，他们通常在各种建筑项目、工厂及设施中工作，任何与管道相关的工作都需要他们来完成。

2. 管道工的工作内容管道工的主要工作内容包括：- 管道安装：根据施工图纸和设计要求，进行管道的安装和连接工作，确保管道的稳固和牢固。

- 管道维修：对管道进行定期检查和维护，及时修复管道漏水、堵塞等问题，确保管道的正常运行。

- 管道保养：定期清洗、涂漆、防腐等保养工作，延长管道的使用寿命。

二、管道工的基本技能要求1. 熟悉施工图纸和相关资料管道工需要具备良好的阅读能力，能够准确理解和识别施工图纸上的管道布局、尺寸、材质等信息。

2. 精通管道安装技术管道工需要掌握管道的安装方法和要求，熟练掌握焊接、螺纹连接、承插连接等管道连接技术。

3. 熟练使用管道安装工具管道工需要掌握使用管道安装工具，如焊接设备、螺纹扳手、剪切刀等，熟练操作工具完成对管道的安装、连接和维修工作。

4. 具备安全技能管道工需要具备安全意识，熟悉安全操作规程和使用相关的安全装备，如安全帽、安全鞋、安全手套等。

5. 具备团队合作精神管道工在工作中需要与其他工种人员紧密合作，需要具备良好的沟通能力和协调能力，共同完成工程项目。

三、管道工的培训方法1. 理论培训通过课堂教学、教材学习等方式，向管道工传授相关的管道安装、维修、保养等理论知识，使他们对管道工作有系统性的了解。

2. 实践培训通过实际操作，让管道工在现场模拟环境中进行管道安装、维修、保养等操作，提高他们的实际操作能力和技术水平。

3. 岗前培训新入职的管道工需要在正式上岗前接受一定的培训，让他们了解工作规程、安全操作规范和企业文化，适应新的工作环境和工作要求。

四、管道工的安全培训1. 安全意识培训对管道工进行安全意识教育，让他们认识到安全的重要性，培养他们的安全意识和安全行为习惯。

2. 事故案例分析通过实际事故案例分析，让管道工了解事故原因和危险因素，引起他们对安全问题的重视。

管工培训第一章管工基本知识培训学习目标理解和遵守职业道德守则，牢记安全文明生产的一般知识。

了解管道工程的基本分类，掌握管工常用的法定计量单位及其换算关系、流体的基本知识；了解常用手动工具和电动机具的种类及用途，掌握常用工、机具的使用方法。

一、职业道德职业是指人们在社会生活中所从事的某种具有专门业务和特定职责，并以此为主要生活来源的生产活动。

因为生产分工的不同，形成了各种职业，所以人类就必须在一定的职业中生活，通过一定的职业来谋取自己的利益，并以此来承担生活的责任和义务。

职业道德是适应职业生活需要而产生的。

自觉遵守职业道德是对每个从业人员的职业要求。

1．职业道德的内容和要求我国职业道德建设的主要内容与要求如下：(1)爱岗敬业职业道德的核心与基础就是爱岗敬业。

爱岗就是干一行爱一行，热爱自己的工作岗位，把自己看成单位、部门、企业的一份子，应该把所从事的工作视为生命存在的表现方式，尽心尽力地工作。

(2)诚实守信诚实守信是职业在生活中生存与发展韵基石。

要求从业者在职业生活中应表里如一、言行一致，遵守劳动纪律。

有一份力出一份力，出满勤，干满点，不怠工，不推委；不弄虚作假，不偷工减料，不以次充好，严格履行合同契约。

(3)办事公道办事公道是处理职业内外关系的重要行为准则。

要求从业人员应自觉遵守规章制度，平等待人，秉公办事，清正廉洁，不允许违章犯法、维护特权、滥用职权、损人利己、损公济私。

从业人员在各行业的职业工作中，应互相合作，兼顾国家、集体、个人三者利益，追求社会公正，维护公共利益。

(4)为用户服务从业人员应牢固树立为用户服务的思想，这里所说的“为用户服务”主要表现在两个方面：对企业外部，表现在为消费者服务；对企业内部，则表现在上道工序为下道工序服务。

(5)奉献社会奉献社会是职业道德的本质。

每一项职业，都有其各自的特殊社会职能，而每项职业的从业人员对各自职业应尽的职责，是对社会应尽的义务。

从业人员爱岗敬业、诚实守信、办事公道和为用户服务，就是为社会、为他人做出奉献。
