通用工矿灯安装说明

led工矿灯的接线方法及安全注意事项LED工矿灯是一种新型节能环保的照明设备，广泛应用于各类工矿场所。

正确的接线方法和遵守安全注意事项对于确保灯具的正常运行和使用者的安全至关重要。

以下将详细介绍LED工矿灯的接线方法及相关的安全注意事项。

一、接线方法：1.首先，要确保电源主开关处于关闭状态，以避免电流对人员的危险。

2.在接线前，要配备合适的接线工具，如钳子、剥线钳等。

3.将工矿灯的外壳打开，找到灯具内的电线，一般包括火线（L）、零线（N）和地线（PE）。

4.将电源线中的火线（红线）与工矿灯内的火线连接，零线（蓝线）与工矿灯内的零线连接，地线（黄绿线）与工矿灯内的地线连接。

5.用麻布胶带或者绝缘胶带将接线处进行绑扎，防止接触松动。

6.接线完毕后，检查接线是否牢固，然后将灯具外壳盖好。

二、安全注意事项：1.在接线前，务必切断电源，防止电流带来的触电风险。

2.在接线时，应仔细阅读说明书，了解电线的颜色及相应位置，以避免接错线。

3.确保接线处的绝缘性能良好，避免线松动或接触不良导致的短路和触电事故。

4.使用麻布胶带或者绝缘胶带绑扎接线处时，要注意胶带的紧固程度，确保绑扎牢固。

5.完成接线后，应及时检查灯具是否正常工作，确认各项功能是否正常。

6.安装过程中，应确保灯具的安装位置稳固，避免因灯具松动掉落引起的人员伤害或设备损坏。

7.在工作过程中，应定期检查灯具的连接情况，确保接线牢固可靠，避免松动引发的安全隐患。

8.如需更换灯具或进行维修时，务必切断电源，以免触电危险。

总结：正确的接线方法和遵守相关的安全注意事项是使用LED工矿灯的前提。

在接线时，注意正确的接线顺序和使用合适的工具，确保接线牢固可靠，并绑扎绝缘处，避免线松动和短路。

同时，要定期检查灯具的连接状态和功能是否正常，确保灯具的安全使用。

遵守安全注意事项，能够有效地预防灯具故障和安全事故的发生，保障工矿场所的工作环境和人员的安全。

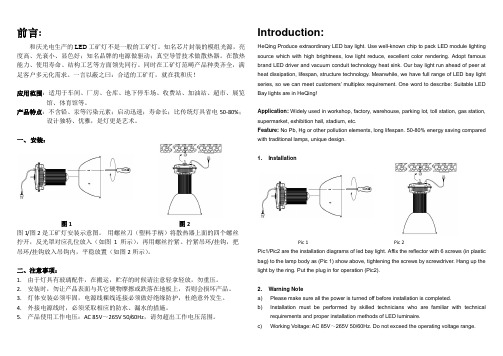

前言:和庆光电生产的LED工矿灯不是一般的工矿灯。

知名芯片封装的模组光源，亮度高、光衰小、显色好；知名品牌的电源做驱动；真空导管技术做散热器。

在散热能力、使用寿命、结构工艺等方面领先同行。

同时在工矿灯范畴产品种类齐全，满足客户多元化需求。

一言以蔽之曰：合适的工矿灯，就在我和庆！应用范围：适用于车间、厂房、仓库、地下停车场、收费站、加油站、超市、展览馆、体育馆等。

产品特点：不含铅、汞等污染元素；启动迅速；寿命长；比传统灯具省电50-80%；设计独特、优雅，是灯更是艺术。

一、安装：图1 图2图1/图2是工矿灯安装示意图。

用螺丝刀（塑料手柄）将散热器上面的四个螺丝拧开，反光罩对应孔位放入（如图1所示），再用螺丝拧紧。

拧紧吊环/挂钩，把吊环/挂钩放入吊钩内，平稳放置（如图2所示）。

二、注意事项：1.由于灯具有玻璃配件，在搬运，贮存的时候请注意轻拿轻放，勿重压。

2.安装时，勿让产品表面与其它硬物摩擦或跌落在地板上，否则会损坏产品。

3.灯体安装必须牢固，电源线裸线连接必须做好绝缘防护，杜绝意外发生。

4.外接电源线时，必须采取相应的防水、漏水的措施。

5.产品使用工作电压：AC 85V～265V 50/60Hz，请勿超出工作电压范围。

Introduction:HeQing Produce extraordinary LED bay light. Use well-known chip to pack LED module lighting source which with high brightness, low light reduce, excellent color rendering. Adopt famous brand LED driver and vacuum conduit technology heat sink. Our bay light run ahead of peer at heat dissipation, lifespan, structure technology. Meanwhile, we have full range of LED bay light series, so we can meet customers’ multiplex requirement. One word to describe: Suitable LED Bay lights are in HeQing!Application: Widely used in workshop, factory, warehouse, parking lot, toll station, gas station, supermarket, exhibition hall, stadium, etc.Feature: No Pb, Hg or other pollution elements, long lifespan. 50-80% energy saving compared with traditional lamps, unique design.1. InstallationPic 1 Pic 2Pic1/Pic2 are the installation diagrams of led bay light. Affix the reflector with 6 screws (in plastic bag) to the lamp body as (Pic 1) show above, tightening the screws by screwdriver. Hang up the light by the ring. Put the plug in for operation (Pic2).2. Warning Notea) Please make sure all the power is turned off before installation is completed.b) Installation must be performed by skilled technicians who are familiar with technicalrequirements and proper installation methods of LED luminaire.c) Working Voltage: AC 85V～265V 50/60Hz. Do not exceed the operating voltage range.。

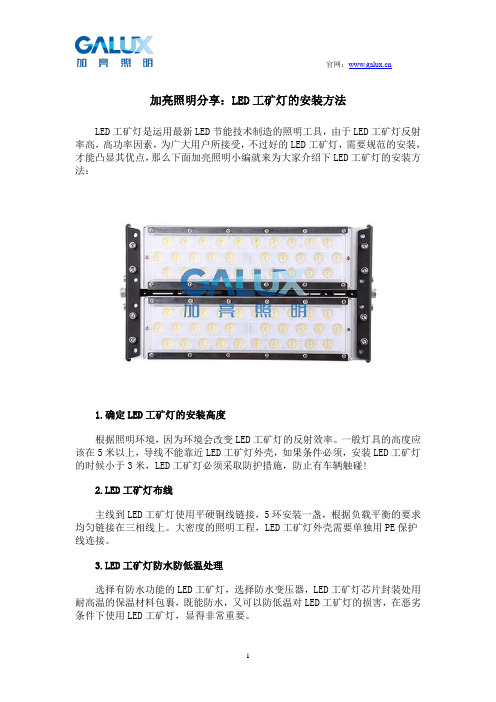

加亮照明分享：LED工矿灯的安装方法
LED工矿灯是运用最新LED节能技术制造的照明工具，由于LED工矿灯反射率高，高功率因素，为广大用户所接受，不过好的LED工矿灯，需要规范的安装，才能凸显其优点，那么下面加亮照明小编就来为大家介绍下LED工矿灯的安装方法：
1.确定LED工矿灯的安装高度
根据照明环境，因为环境会改变LED工矿灯的反射效率。

一般灯具的高度应该在5米以上，导线不能靠近LED工矿灯外壳，如果条件必须，安装LED工矿灯的时候小于3米，LED工矿灯必须采取防护措施，防止有车辆触碰!
2.LED工矿灯布线
主线到LED工矿灯使用平硬铜线链接，5环安装一盏，根据负载平衡的要求均匀链接在三相线上。

大密度的照明工程，LED工矿灯外壳需要单独用PE保护线连接。

3.LED工矿灯防水防低温处理
选择有防水功能的LED工矿灯，选择防水变压器，LED工矿灯芯片封装处用耐高温的保温材料包裹，既能防水，又可以防低温对LED工矿灯的损害，在恶劣条件下使用LED工矿灯，显得非常重要。

加亮照明是上市公司深圳市立洋光电子股份有限公司(股票代码：838452)旗下LED照明品牌，专业从事LED研发、制造、销售及服务，为国内外的专业渠道客户和终端客户提供高质量、高性能的LED应用产品及解决方案。

精于品，专于行，以服务创造价值。

目前，加亮照明研发生产的LED照明产品广泛应用于国内外道路、场馆、港口、工矿、隧道等工程领域。

led工矿灯说明书
LED工矿灯是一种高效、节能、环保的照明设备，广泛应用于工业、矿山、港口、停车场等场所。

以下是LED工矿灯的说明书：
一、产品特点：
1.高性能：LED工矿灯的光效高，寿命长，能够满足不同场所的照明需求。

2.能量节约：LED工矿灯的节能效果显著，比传统照明设备节省能源70%以上。

3.安全性能：LED工矿灯采用无噪音、无辐射的绿色能源，使用安全可靠。

4.环保性：LED工矿灯不含汞、铅等有害物质，减少对环境的污染。

5.良好的适应性：LED工矿灯的防水、防爆性能好，可以适应不同的环境要求。

二、产品参数：
1.输入电压：AC100~277V。

2.功率：100W、150W、200W、250W。

3. 光通量：10000lm、15000lm、20000lm、25000lm。

4.显色指数：Ra＞80。

5.光源：高亮度LED。

6.色温：5000K~6000K。

7.防护等级：IP65。

8.工作环境温度：-40℃~50℃。

三、安装说明：
1.安装前请先检查产品是否完好无损，避免因为运输损坏而造成后续使用困难。

2.新的安装位置需要先确定固定的位置，并预留电源线，然后使用配套的控制器和电源进行连接。

3.安装LED工矿灯时需要注意，并需要使用专业人员进行安装。

4.在安装中需要确保LED工矿灯的电气线路与电源口连接正确，避免因接反造成的损坏。

5.使用时需要严格按照使用说明进行操作，避免人工操作不当造成的意外事故。

以上就是LED工矿灯的说明书，希望可以为你带来一些帮助。

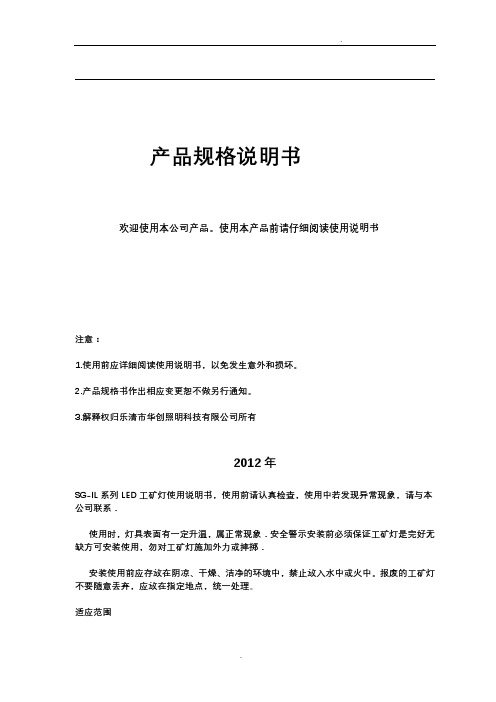

产品规格说明书欢迎使用本公司产品。

使用本产品前请仔细阅读使用说明书注意：1.使用前应详细阅读使用说明书，以免发生意外和损坏。

2.产品规格书作出相应变更恕不做另行通知。

3.解释权归乐清市华创照明科技有限公司所有2012年SG-IL系列LED工矿灯使用说明书，使用前请认真检查，使用中若发现异常现象，请与本公司联系．使用时，灯具表面有一定升温，属正常现象．安全警示安装前必须保证工矿灯是完好无缺方可安装使用，勿对工矿灯施加外力或摔掷．安装使用前应存放在阴凉、干燥、洁净的环境中，禁止放入水中或火中。

报废的工矿灯不要随意丢弃，应放在指定地点，统一处理。

适应范围适用于造船厂、矿山、车间、厂房、库房、公路收费站、展览馆、体育馆及其他照明的场所。

一．LED工矿灯特点：1：采用80颗大功率LED1W/1.5W/2W/3W作为光源，选用进口高亮度半导体晶片，具有导热率高，光衰小，光色纯，无重影等特点；2：采用风扇与散热器集合的独特设计，风扇运作带动空气流动快速驱散散热器表面热量，从而达到快速有效散热的功效，确保灯体维持在室温状态，更有效保证了光源和电源的寿命；3：散热体表面进行阳极氧化防腐处理，结构紧凑美观；4：绿色环保无污染，不含铅、汞等污染元素，对环境没有任何污染；5：显色性好，对实物颜色的呈现更真切，各种光色可选，能满足不同环境的需求，消除了传统灯具色温偏高或偏低引起的压抑情绪，使视觉倍感舒适，提高了人们的工作效率6：采用恒流恒压控制，适用电压宽，克服了因镇流器产生电网、噪音污染和引起的灯光不稳定，避免了工作中给眼部带来的刺激、疲劳.7：装饰效果佳，采用特殊的表面处理工艺，外观新颖，安装简单，拆卸方便，适用范围广二．LED工矿灯规格、参数：3.灯具技术参数认证,证书Certificate CE包装尺寸Packing dimension 30*40*30cm 净/毛重Net weight/gross weight 3.8kg产品尺寸product dimensions 470*510mm 4.尺寸参数5、配光曲线图6、有效平均照度9、运输及储存➢工矿灯为纸箱包装，在运输过程中避免受剧烈机械冲击和暴晒雨淋，不得倒置，严防摔掷、翻滚、重压➢路灯应储存在阴凉、干燥、洁净的环境中，储存温度为-20～40℃➢产品使用工作电压：AC85V～265V50/60Hz。

工矿灯安装方法工矿灯是一种廉价、可靠、耐用的照明设备，被用于室外照明。

它们可以在工业、矿山和各种公共设施等场所应用。

工矿灯的安装比其他照明设备安装要复杂，需要注意的要点较多，以下是工矿灯安装方法的具体步骤：一、安装灯杆首先，在确定安装位置以及安装方式之前，必须根据照明用途、照明效果、照射面积等因素与设计师进行沟通，确定每一处工矿灯的安装位置，确定灯杆的型号、数量和标准。

安装灯杆的具体步骤如下：1、钻孔。

根据灯杆的尺寸，在安装位置打几个孔，以用来固定灯杆。

2、支撑架安装。

使用打好的孔，将支撑架固定到建筑物的墙上，并尽量紧固，以保证灯杆的安全。

3、安装灯杆。

将设备安装到支撑架上，并紧固以保证灯杆稳固。

二、安装照明灯具1、安装电缆。

安装电缆时，应将其固定在筒壁上，防止拉伸。

2、安装照明灯具。

将照明灯具安装在灯杆上，并紧固以保证其稳固。

3、连接电缆。

将电缆连接到照明灯具上，并检查连接是否牢固。

4、安装开关。

将开关安装在照明灯具上，以便更改照明模式。

三、测试安装完毕后，应当进行测试，检查工矿灯是否能正确运行，检查照明是否均匀，检查照明灯具和开关等设备是否安装牢固，以及电缆的电流情况等。

四、维护1、定期清洁。

定期清洁灯具及其外壳，以保持清洁，避免对人体健康造成危害。

2、定期检查。

应定期检查灯具及其附件，以确保工作状态良好，避免因灯具失效而发生意外。

3、定期更换。

更换灯具及其照明灯珠，以保证光源的足够强度，避免影响照明的效果。

以上就是关于工矿灯安装方法的全部内容，只要严格遵守上述步骤，就能轻松安装一座工矿灯，为社会创造更好的照明条件。

一、设备、工装工作台5mm内六角扳手二、材料、零部件工矿灯壳体三、操作过程1、用5mm六角扳手将四个内六角杯头螺钉拧出。

(右边上图)2、取出电源盒上盖。

3、用5mm六角扳手将四个内六角杯头螺钉拧出。

(右边下图)4、取出电源盒下盖。

四、技术要求一、设备、工装十字螺丝刀二、材料、零部件工矿灯壳体三、操作过程将PC罩上的四个M4x15十字盘头螺钉拧出。

四、技术要求五、注意事项1、不要将PC罩弄脏、划伤。

工作台三、材料、零部件0.75mm白色多股软线540mm 1条0.75mm红色多股软线540mm 1条四、操作过程1、将两条导线分别穿入两个导线孔。

五、技术要求1、要保证导线在线孔之中并拉直。

2、穿的过程不能划破导线。

六、注意事项1、注意四个孔只有两个孔是导线孔，带有线槽，另两个孔则无线槽。

2、导线要完全穿过散热器，光源端只预留一小段用于后续焊接光源。

一、设备、工装防静电工作台涂导热硅脂用刷子二、材料、零部件集成光源1个导热硅脂三、操作过程1、将光源倒放在防静电工作台上。

2、用刷子将导热硅脂均匀涂于光源的PCB板上。

四、技术要求1、导热硅脂的厚度大约控制在0.1-0.2mm，以能填平两物体表面粗糙度为最佳值。

一、注意事项1、不能直接用手指触摸光源表面。

2、不要把导热硅脂等沾到光源表面，要保证光源表面干净无污染。

3、导热硅脂要厚薄要均匀。

一、设备、工装十字螺丝刀二、材料、零部件涂好导热硅脂的光源1个φ2.8x5十字盘头螺钉4个三、操作过程1、将光源放在散热器中间，并使焊盘的正极靠近红色导线，焊盘负极靠近白色导线。

2、用手轻压光源支架，使光源PCB与散热器表面紧密贴合。

3、对准四个螺丝孔位，锁紧四个φ2.8x5十字盘头螺钉。

四、技术要求1、用手压紧光源时，不能压到光源的芯片表面。

2、标记“+”“-”号的那端为负极。

五、注意事项1、不能用任何物品直接接触光源的芯片表面2、十字槽盘头螺钉与螺母不能有滑牙现象。

一、设备、工装电烙铁二、材料、零部件集成光源三、操作过程1、将红色导线焊在光源的正极，白色导线焊在光源的负极。

安全、技术、安全交底记录
技术、安全交底记录
(平座式)安装。

把从塑料(木)台出线孔甩出的相线(即来自开关的电源线)与平式灯座中心接线柱触点相连,把零线接到灯座螺口接线柱触点上,然后将灯座与塑料(木)台用螺丝固定好。

应注意在接线时防止螺口及中心触点固定螺丝松动,以免发生短路故障。

白炽软线吊灯用吊线盒安装。

软线加工:软线吊灯安装前应根据图纸计算灯具数量及安装高度掐出灯线长度进行组装。

首先将掐好的灯线两端测锡,套上保护用的塑料软管,一端接好灯座(吊式)，另一端穿上吊线盒的盒盖,由于吊线盒和灯座的接线螺丝不能承受灯具的重量,因此灯线在吊线盒盖和灯座内应打好结扣,使结扣处在吊线盒和灯座的出线孔处,之后准备进行现场安装。

果使用螺日灯座,相线应接于灯座的顶芯,零线应接于螺丝外皮。

技术、安全交底记录
技术、安全交底记录
施工单位：中铁三局集团有限公司2017 年3月18日编号：。

工矿灯安装方案
概述
工矿灯作为大型灯具，广泛应用于各大工矿企业中。

其安装既需
要考虑安全性，又需要考虑光明度、均匀度等方面。

本文将介绍工矿
灯的安装方案，包括施工前的准备工作、安装步骤及注意事项等内容。

准备工作
1.安装工具：螺丝刀、电钻、铅笔、量尺等；
2.确认安装位置：根据所需要的照明面积，选择灯具应安装
在哪些位置，以及高度；
3.检查电路：确保电路能够承受灯具的电源需求。

安装步骤
1.根据所确定的位置和高度，使用铅笔在墙壁上标出灯具的
位置；
2.使用电钻在墙壁上开孔，以便安装膨胀螺丝；
3.将灯体和吊钩相连；
4.安装膨胀螺丝，并以合适的角度将吊钩固定在墙壁上；
5.将灯体架在吊钩上，并使用螺丝刀以及相应的螺丝将灯体
固定，确认固定紧密；
6.将灯具电缆分别连接到电源和灯体。

注意事项
1.确认所要安装的工矿灯是经过正规的出厂检测和验收的，确保其符合国家标准；
2.确认电缆的颜色应与灯体电缆插口的颜色相符，以免出现接触不良；
3.在安装过程中，确保距离灯体的电源断电；
4.安装过程中，需要两个或两个以上的人操作，确保安装的安全性；
5.确认灯体的安装角度，以达到最佳光明度和均匀度。

结论
工矿灯的安装是十分重要的一项工作，它不仅影响到照明效果，还关系到工作人员的安全。

只有在进行了充分的准备工作、按照正确的安装步骤、注意事项进行操作，才能达到理想的照明效果。
