PCB设计中的数据完整性技术PCB（Printed Circuit Board）设计中的数据完整性技术是确保信号传输的精确性、可靠性和稳定性的关键。
在当今高速电子设备的发展中，PCB设计中的数据完整性问题变得越来越重要。
本文将介绍几种常见的数据完整性技术，并探讨它们在PCB设计中的应用。
一、信号完整性的重要性在现代电子设备中，信号传输速率越来越快，通信距离也越来越长。
高速信号传输对于设备的性能和稳定性至关重要。
因此，确保信号的完整性成为了PCB设计的关键问题。
信号完整性的主要目标是解决信号的失真、串扰和延迟等问题。
信号失真会导致数据传输错误、时序问题，而信号串扰则可能干扰到其他信号线，甚至导致整个电路的故障。
同时，信号的延迟也会影响信号的稳定传输。
二、数据完整性技术介绍1.电磁兼容性（EMC）设计技术电磁兼容性是指电子设备在共存于同一电磁环境中时，不被其他设备的辐射或导入干扰。
在PCB设计中，采用合适的电磁屏蔽技术和电磁辐射控制技术，可以降低信号串扰和噪声干扰，提升数据传输的可靠性。
2.差分信号传输技术差分信号传输是一种通过两个信号线同时传输信号，以减少干扰和提高抗噪声能力的技术。
在差分信号传输中，一个信号线为正极性信号线，另一个为负极性信号线，信号通过它们的差值来表示。
差分信号传输技术可以有效地提高信号的抗干扰能力和传输质量。
3.电源和地线设计技术电源和地线设计是确保电路稳定工作的基础。
合理设计电源和地线布局，可以减少信号回流路径，降低电磁辐射和串扰噪声。
采用分层的电源平面和良好的地线布线策略，可以提供低阻抗的电源和地线路径，从而提高信号的完整性。
4.串行信号完整性技术在高速通信中，串行信号传输成为主流。
串行信号完整性技术主要包括预留信号完整性（SSO）、击穿电压（Breakdown Voltage）和串扰等方面的设计。
通过正确设计布线、选择合适的电容、阻抗匹配和信号层分离等技术手段，可以降低信号衰减、串扰和时延等问题。
在高速pcb的线路设计中,信号的参考平面摘要：1.高速PCB线路设计简介2.信号参考平面的作用3.参考平面选取原则4.参考平面设计注意事项5.总结正文：高速PCB线路设计是现代电子工程技术中的一项重要技能，它使得电子设备能够在有限的空间内实现更高的功能和性能。
在高速PCB线路设计中，信号的参考平面起着至关重要的作用。
本文将详细介绍信号参考平面的作用、选取原则以及设计注意事项。
一、高速PCB线路设计简介高速PCB线路设计是指在有限的空间内，利用高速信号线、电源线、地线等元素，实现高速、高频、高密度的电子设备。
在这种设计中，信号的传输速度、传输损耗以及信号完整性等问题尤为关键。
因此，合理选择和设计参考平面对于保证信号质量具有重要意义。
二、信号参考平面的作用1.减小信号反射：参考平面可以有效地减小信号在传输过程中的反射，提高信号的传输质量。
2.抑制干扰：参考平面可以抑制高频干扰、噪声等对信号的干扰，提高信号的纯净度。
3.均衡阻抗：参考平面可以平衡信号传输线上的阻抗，降低信号的传输损耗。
4.提高信号完整性：参考平面有助于保持高速信号的完整性，避免信号失真和误码。
三、参考平面选取原则1.材质选择：通常选择相对介电常数较低、介质损耗角正切值较小的材料作为参考平面。
2.厚度选择：参考平面的厚度应与信号传输线的厚度相匹配，以减小信号的反射和传输损耗。
3.位置选择：参考平面应尽可能地靠近高速信号线，以提高信号的传输质量和完整性。
四、参考平面设计注意事项1.避免大开角走线：大开角走线会导致参考平面与传输线之间的耦合增强，进而影响信号质量。
2.避免走线跨越：参考平面上的走线不应跨越其他信号走线，以免产生电磁干扰。
3.保持参考平面连续性：在设计过程中，确保参考平面在整个PCB区域内的连续性，以提高信号完整性。
4.注意参考平面与电源、地平面的连接：合理设置参考平面与电源、地平面的连接位置，以降低电磁干扰。
五、总结高速PCB线路设计中，信号参考平面对于保证信号质量、提高信号完整性和抑制干扰具有重要意义。
电气工程中的信号完整性分析在当今高度数字化和信息化的时代，电气工程领域的发展日新月异。
从智能手机到超级计算机，从医疗设备到航空航天系统，电子设备在我们的生活中无处不在。
而在这些复杂的电子系统中，信号完整性成为了确保设备性能稳定、可靠运行的关键因素。
信号完整性，简单来说，就是指信号在传输过程中保持其准确性、完整性和及时性的能力。
如果信号在传输过程中出现失真、衰减、反射、串扰等问题，就可能导致系统性能下降、误码率增加、甚至系统故障。
因此，对电气工程中的信号完整性进行深入分析和研究具有极其重要的意义。
首先，让我们来了解一下信号完整性问题产生的原因。
信号在传输线上传播时，会遇到各种阻抗不匹配的情况。
比如，当信号从驱动源输出，经过传输线到达负载时，如果驱动源的输出阻抗、传输线的特性阻抗和负载的输入阻抗不匹配，就会引起信号的反射。
反射的信号会与原信号叠加，导致信号波形失真。
此外，相邻传输线之间的电磁耦合会产生串扰，使得相邻信号之间相互干扰。
同时，传输线的损耗会导致信号的衰减，从而影响信号的强度和质量。
为了分析信号完整性问题，我们需要一些重要的工具和技术。
时域反射计（TDR）就是其中之一。
TDR 可以通过向传输线发送一个快速上升的脉冲，并测量反射回来的脉冲，来确定传输线中的阻抗不连续点和故障位置。
另一个常用的工具是示波器，它可以直观地显示信号的波形，帮助我们观察信号的失真、噪声等问题。
此外，还有一些仿真软件，如ADS、HFSS 等，可以在设计阶段对电路进行建模和仿真，预测可能出现的信号完整性问题，并提前采取优化措施。
在实际的电气工程应用中，信号完整性问题在高速数字电路中尤为突出。
随着数字信号的频率不断提高，信号的上升时间和下降时间变得越来越短，这对信号传输的要求也越来越高。
例如，在计算机主板上，高速的总线信号需要在严格的时序要求下进行传输，如果出现信号完整性问题，可能会导致数据传输错误，影响计算机的性能。
在通信系统中，高速的射频信号也需要保持良好的完整性，以确保信号的质量和传输距离。

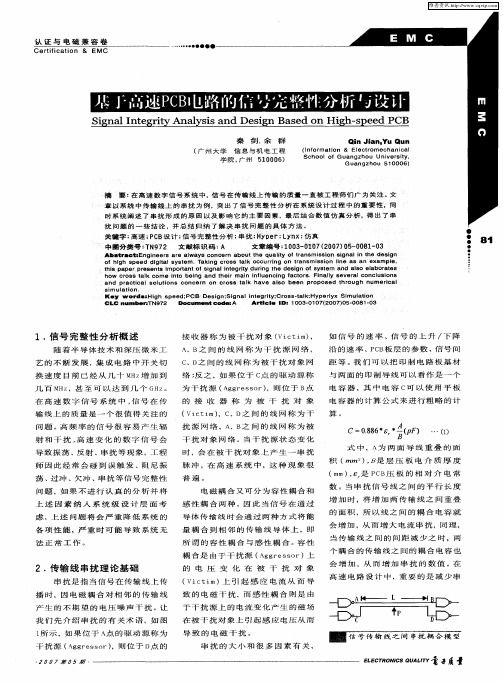

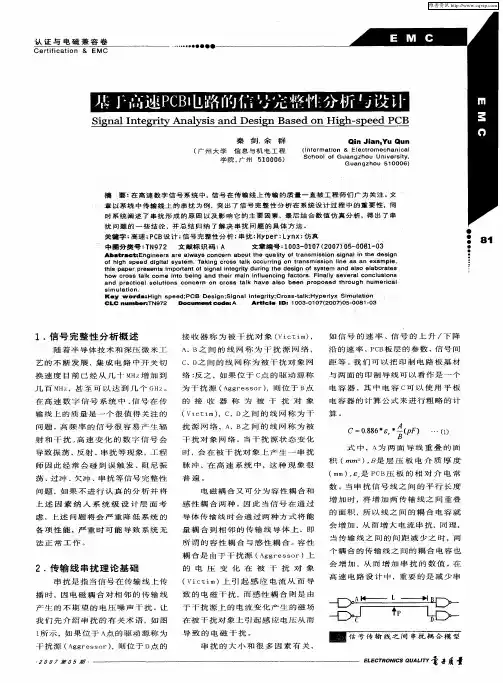

电路板级的信号完整性问题和仿真分析摘要：今天随着电子技术的发展，电路板设计中的信号完整性问题已成为PCB设计者必须面对的问题。
信号完整性指的是什么？信号在电路中传输的质量。
由于电子产品向高速、微型化的发展，导致集成电路开关速度的加快，产生了信号完整性问题。
常见的问题有反弹、振铃、地弹和串扰等等。
这些问题将会对电路板设计产生怎样的影响？通过理论分析探讨，找到解决它们的一些途径。
传统的PCB设计是在样机中去测试问题，极大的降低了产品设计的效率。
使用EDA工具分析，可以将问题在计算机中进行暴露处理，降低问题的出现，提高产品的设计效率。
这里以Altium Designer 6.0工具为例，介绍分析解决部分信号完整性问题的方法。
关键词：信号完整性 Altium Designer 6.0 仿真分析[中图分类号] O59 [文献标识码] A [文章编号] 1000-7326（2012）04-0125-0320世纪初叶，科学家先后发明了真空二极管和三极管，它代表人类进入了电子技术时代。
随后半导体晶体管和集成电路的出现，将电子技术推向了一个新的时期。
特别是IC芯片的发展，使电子产品越来越趋向于小型化、高速化、数字化。
但同时却给电子设计带来一个新的问题：体积减小导致电路的布局布线密度变大，而同时信号的频率也在迅速提高，如何处理越来越快的信号。
这就是我们硬件设计中遇到的最核心问题：信号完整性。
为什么我们以前在学校学习和电子制作中没有遇到呢？那是因为在模拟电路中，采用的是单频或窄频带信号，我们关心的只是电路的信噪比，没有去考虑信号波形和波形畸变；而在数字电路中，电平跳变的信号上升时间比较长，一般为几个纳秒。
元件间的布线不会影响电路的信号，所以都没有去考虑信号完整性问题。
但是今天，随着GHz时代的到来，很多IC的开关速度都在皮秒级别，同时由于对低功耗的追求，芯片内核电压越来越低，电子系统所能容忍的噪声余量越来越小，那么电路设计中的信号完整性问题就突现出来了。

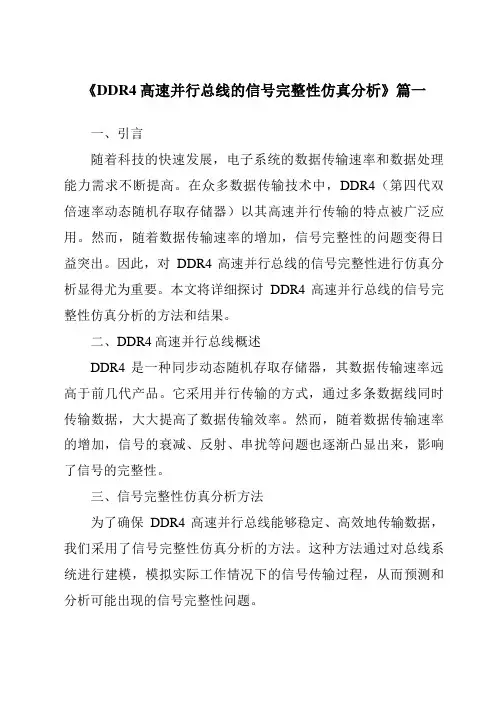

《DDR4高速并行总线的信号完整性仿真分析》篇一一、引言随着科技的快速发展，电子系统的数据传输速率和数据处理能力需求不断提高。
在众多数据传输技术中，DDR4（第四代双倍速率动态随机存取存储器）以其高速并行传输的特点被广泛应用。
然而，随着数据传输速率的增加，信号完整性的问题变得日益突出。
因此，对DDR4高速并行总线的信号完整性进行仿真分析显得尤为重要。
本文将详细探讨DDR4高速并行总线的信号完整性仿真分析的方法和结果。
二、DDR4高速并行总线概述DDR4是一种同步动态随机存取存储器，其数据传输速率远高于前几代产品。
它采用并行传输的方式，通过多条数据线同时传输数据，大大提高了数据传输效率。
然而，随着数据传输速率的增加，信号的衰减、反射、串扰等问题也逐渐凸显出来，影响了信号的完整性。
三、信号完整性仿真分析方法为了确保DDR4高速并行总线能够稳定、高效地传输数据，我们采用了信号完整性仿真分析的方法。
这种方法通过对总线系统进行建模，模拟实际工作情况下的信号传输过程，从而预测和分析可能出现的信号完整性问题。
1. 建模与仿真：首先，我们根据DDR4总线的实际结构和工作原理，建立了详细的物理模型。
然后，利用仿真软件对模型进行仿真，模拟信号在总线上的传输过程。
2. 信号衰减分析：在仿真过程中，我们重点关注信号的衰减情况。
通过分析信号在传输过程中的幅度变化，我们可以了解信号的衰减程度和原因。
3. 反射与串扰分析：除了信号衰减外，我们还关注信号的反射和串扰问题。
通过仿真分析，我们可以找出反射和串扰的来源，并采取相应的措施进行优化。
4. 时序分析：时序是高速总线设计中另一个关键因素。
我们通过仿真分析时序参数，确保数据的正确传输和接收。
四、仿真结果与分析通过仿真分析，我们得到了以下结果：1. 信号衰减：在高速传输过程中，信号的衰减是不可避免的。
然而，通过优化电路设计和采用适当的匹配措施，我们可以有效地减小信号的衰减程度。
高速数字系统设计2006年2月22日第一章基本知识1-1 信号与信号完整性（Signal Integrity）1-2 频率与时间1-3 时间与距离1-4 -3dB频率与上升时间1-5 集总系统与分布系统1-6 四种电抗1-7 高速数字系统中的电阻、电容和电感元件中国科大快电子学安琪21-2 频率与时间电路元件的参数是对频率敏感的，在不同的频率范围内会表现出来不同的特性。
任何一种电参数，其数值仅在一定的频率范围内有效。
某参数f中国科大快电子学安琪3几种无源元件的阻抗中国科大快电子学安琪4考虑两个极端情况：1. 一个频率为10-12的正弦波波形变化一个周期需要3万年。
若输入到TTL电路，其输出电压每天变化不到1µV。
任何一个包含这样低频率的半导体器件的试验都会以失败而告终。
在这样长的时间尺度来看，集成电路只是一小块氧化硅。
2. 一个频率为1012的正弦波信号周期为1ps，数字电路根本无法响应这个频率的信号。
一些电路参数发生变化。
如地线的电阻由于趋肤效应由0.01Ω（1KHz）变为1Ω，并且还获得50Ω的感应电抗。
中国科大快电子学安琪5中国科大快电子学安琪6到底多高的频率会影响到高速数字电路的设计呢？要处理的高速数字信号的频带宽度是多少？中国科大快电子学安琪7频域'时域频域中的每个谐波分量都是时域中定义在t ＝－∞到＋∞上的正弦波。
将所有频率的正弦波在时域中的每个时间点上进行叠加，就可以得到时域中的波形。
任何一个时域的信号，都可以用一系列相应的正弦波叠加而成。
中国科大快电子学安琪8频域时域0次＋1次谐波0次＋1次＋3次谐波叠加比较：频域 时域叠加比较：随着参与叠加的谐波分量的增加，方波的顶端更平滑，上升时间更短，越接近理想方波。
对于实际的波形，包含的谐波分量越多，或者说信号带宽越高，信号的上升时间就越小。
带宽的概念本身是一个近似。
中国科大快电子学安琪9要解决的问题考虑信号带宽的定义，或者说找到一个谐波分量，其上更高的谐波分量对信号的近似的影响可以忽略。
在高速数字系统中，由于脉冲上升/下降时间通常在10到几百p秒，当受到诸如内连、传输时延和电源噪声等因素的影响，从而造成脉冲信号失真的现象；在自然界中，存在着各种各样频率的微波和电磁干扰源，可能由于很小的差异导致高速系统设计的失败；在电子产品向高密和高速电路设计方向发展的今天，解决一系列信号完整性的问题，成为当前每一个电子设计者所必须面对的问题。
业界通常会采用在PCB制板前期，通过信号完整性分析工具尽可能将设计风险降到最低，从而也大大促进了EDA设计工具的发展……信号完整性（Signal Integrity，简称SI）问题是指高速数字电路中，脉冲形状畸变而引发的信号失真问题，通常由传输线阻抗不匹配产生的问题。
而影响阻抗匹配的因素包括信号源的架构、输出阻抗(output impedance)、走线的特性阻抗、负载端的特性、走线的拓朴(topology)架构等。
解决的方式可以采用端接(termination)与调整走线拓朴的策略。
信号完整性问题通常不是由某个单一因素导致的，而是板级设计中多种因素共同作用的结果。
信号完整性问题主要表现形式包括信号反射、信号振铃、地弹、串扰等；1，Altium Designer信号完整性分析（机理、模型、功能）在Altium Designer设计环境下，您既可以在原理图又可以在PCB编辑器内实现信号完整性分析，并且能以波形的方式在图形界面下给出反射和串扰的分析结果。
Altium Designer的信号完整性分析采用IC器件的IBIS模型，通过对版图内信号线路的阻抗计算，得到信号响应和失真等仿真数据来检查设计信号的可靠性。
Altium Designer的信号完整性分析工具可以支持包括差分对信号在内的高速电路信号完整性分析功能。
Altium Designer仿真参数通过一个简单直观的对话框进行配置，通过使用集成的波形观察仪，实现图形显示仿真结果，而且波形观察仪可以同时显示多个仿真数据图像。
信号完整性分析及测试讨论议题信号完整性定义高速数字电路的常见问题及现象串行差分信号完整性(以最新的PCI-EXPRESS为例)信号完整性测试（DSO及探棒的选择等）信号完整性定义SI （SIGNAL INTEGRITY ），即信号完整性，是近几年发展起来的新技术。
SI 解决的是信号传输过程中的质量问题，尤其是在高速领域，数字信号的传输不能只考虑逻辑上的实现，物理实现中数字器件开关行为的模拟效果往往成为设计成败的关键败的关键。
111理想状态下的数字信号波形实际测量的数字信号波形(模拟量)Logic Signal +5 Volt S Logic Signal+5 Volt S Supply GroundSupply GroundSI：新概念，旧方法应用的是传统的传输线、电磁学等理论，以及复杂的SI应用的是传统的传输线电磁学等理论以及复杂的算法，解决以下几个方面的问题：反射；串扰；***过冲、振铃、地弹、多次跨越逻辑电平错误；*阻抗控制和匹配*EMC；*热稳定性；**时序分析芯片封装设计； 。
影响信号完整性的因素PCB层设置、PCB材料影响传输线特性阻抗等，间接影响信号完整性；线宽、线长、线间距在高速、高密度PCB设计中对信号完整性影响较大；温度、工艺等对设计参数的影响，间接影响信号完整性；器件工作频率、速度、驱动能力、封装参数等对信号质量有一定的影响；多负载拓扑结构对信号完整性产生较大的影响；阻抗匹配、负载；电源、地分割；趋肤效应；回流路径；连接器；过孔；电磁辐射；。
可见，信号完整性设计的考虑因素是多方面的，设计中应把握主要方面，减少不确定性，以下是一些常见的信号完整性现象及其产生的原因简析：常见的信号完整性现象及其产生的原因电平没有达到逻辑电平门限负载过重 传输线过长电平不匹配 驱动速度慢多次跨越逻辑电平阈值错误电感量过大 阻抗不匹配(Propagation Delay)信号建立时间不满足延时错误(p g y)信号建时间不满足 负载过重传输线过长驱动速度慢上冲/下冲高速、大电流驱动 阻抗未匹配电感量过大常见的信号完整性现象及其产生的原因振铃（不单调）传输线过长串扰多负载阻抗不匹配常见的信号完整性现象及其产生的原因昏睡的眼图原因很多：阻抗不连续，损耗…什么时候需要考虑信号完整性？200KHZ的信号是否为高速信号小问题：的信号是否为高速信号？高速电路有两个方面的含义：一是频率高，通常认为如果数字逻辑电路设计的频率达到或者超过20MHz~33MHz，而且工作在这个频率的电路已经占整个电子系统一定的份量（例如三分之一），则称为高速电路设计。
利用基于电磁场分析的设计软件来选择和放置去耦电容用以能够减小电源和地之间的开关噪声。

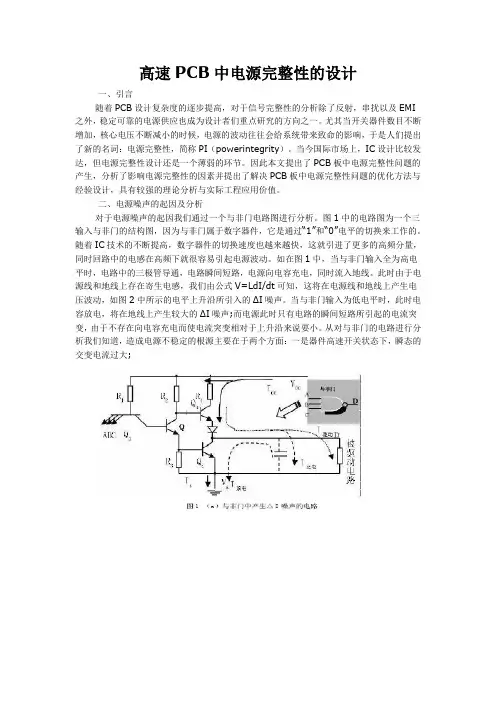

高速PCB 板的电源信号完整性和地弹仿真随着信号边沿速率变得更快，今天的高速数字PCB 板设计者们遇到了几年前从未曾想到的问题。
在信号边沿速率小于1ns 时，PCB 板的电源/地层之间的电压会在整个层之间呈现不均匀分布状态，可能会影响供给集成芯片的电压，导致出现逻辑错误。
为了保证高速器件的正确运行，你必须排除电压的变化，保持正确的低阻供电路径。
为了达到这个目标，你必须放置去耦电容来减小高速信号在电源和地层之间产生的噪声。
因此，你必须知道需要使用的电容个数、电容大小和放置的位置。
因为你可能要根据电路板的实际情况加入大量的电容器，因此，这些细节可能成为决定板子设计成功与否的重要因素。
试凑是很耗时和代价昂贵的，经常导致过度设计，这会增加不必要的制造成本。
利用软件工具来分析和优化电路板设计和进行板的实时仿真，会提供一种更实用的方式来进行对多种可能使用电压板配置进行选择。
这篇文章利用Ansoft 的SIwave 软件阐述了用于光纤-光/宽带-无线网络的xDSM （密集-副载波-多路复用）板的这一过程，SIwave 软件是一种全波的，基于有限元法的仿真工具，它由一些设计工具中引入板图设计，如Cadence 的Allegro ，Mentor Graphics Board Station ，Synopsys Encore 和Zuken CR-5000 Board Designer 。
图1表示了在SIwave 中的电路板设计。
因为PCB 板的结构是平面的，SIwave 能够有效的进行深入分析。
输出参数包括了板的谐振、阻抗、所选网络的S 参数和spice 的模型。
图1xDSM 板的整个尺寸，也就是电源和地层的尺寸是2.711×in.（cm 3.1828×）。
电源和地层都采用了1.4mil 厚的铜层，它们之间被23.98mil 厚的介质衬底分开。
