建筑管道安装基础知识复习课程

建筑给排水管道安装工程基础知识讲解一，给水系统的分类1，生活给水系统（供人们饮用、洗涤、烹饪，其水质必须符合国家饮用水质标准）2，生产给水系统（供生产设备冷却，原料及产品洗涤以及各类产品制造过程中所需的生产用水）生产用水应根据工艺要求，提供所需的水质、水量和水压。

3，消防给水系统（供给各类消防设备灭火用水）二，给水系统的组成1，引入管（自室外给水管将水引入室内管段，也称进户管）2，水表节点（水表节点是安装在引入管上的水表及前后设置的阀门和泄水装置的总称）3，给水管道（包括干管、立管和支管）4，配水装置和用水设备（各类卫生器具和用水设备）5，给水附件（管道系统中调节水量、水压，控制水流方向以及关断水流，便于管道、仪表和设备检修的各类阀门）6，增压和蓄水装备三，给水方式1，直接给水2，设置水箱给水方式3，设置水泵给水方式4，设置水泵和水箱给水方式5，气压给水方式6，分区给水方式7，分质给水方式四，结合本工程情况给水系统介绍金域华府2期给水系统采用分区给水方式（高中低区），采用管材低压区域采用AGR管，高压区域采用钢塑管，水泵房设于一期地下室。

安装工程根据其管材及连接方式不同，安装工艺及监理要点也不同，下面分类介绍几种一，管道丝扣联接：1，断管a用砂轮锯断管，应格管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。

断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除干净。

b用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。

2，套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径15～32mm者套二次，40～50mm 者套三次，70mm以上者套3～4次为宜。

a用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。

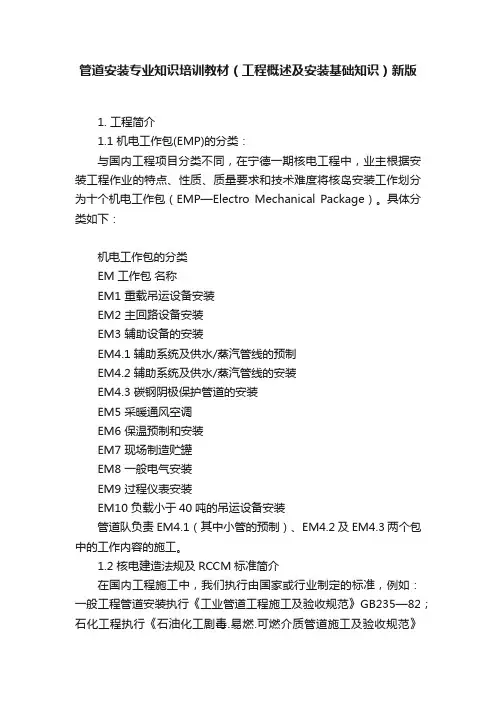

管道安装专业知识培训教材（工程概述及安装基础知识）新版1. 工程简介1.1 机电工作包(EMP)的分类：与国内工程项目分类不同，在宁德一期核电工程中，业主根据安装工程作业的特点、性质、质量要求和技术难度将核岛安装工作划分为十个机电工作包（EMP—Electro Mechanical Package）。

具体分类如下：机电工作包的分类EM工作包名称EM1 重载吊运设备安装EM2 主回路设备安装EM3 辅助设备的安装EM4.1 辅助系统及供水/蒸汽管线的预制EM4.2 辅助系统及供水/蒸汽管线的安装EM4.3 碳钢阴极保护管道的安装EM5 采暖通风空调EM6 保温预制和安装EM7 现场制造贮罐EM8 一般电气安装EM9 过程仪表安装EM10 负载小于40吨的吊运设备安装管道队负责EM4.1（其中小管的预制）、EM4.2及EM4.3两个包中的工作内容的施工。

1.2 核电建造法规及RCCM标准简介在国内工程施工中，我们执行由国家或行业制定的标准，例如：一般工程管道安装执行《工业管道工程施工及验收规范》GB235—82；石化工程执行《石油化工剧毒.易燃.可燃介质管道施工及验收规范》SHJ501—85等。

同样，对宁德一期核电核岛安装工程管道安装也有一个建造规范──RCCM，RCCM 即?压水堆核岛机械设备设计和建造规则?，它是压水堆核岛设计和建造规则（RCC）一个组成部分。

1.3 施工区域简介及安装区域的划分1.3.1 宁德一期核电站的组成部分宁德一期核电站是一座4×1000MW（兆瓦）级的核电站。

它由三部分组成：NI—核岛 CI—常规岛 BOP—电站配套设宁德项目部管道队主要负责核岛部分的管道和支架的安装。

1.3.2 厂房与区域划分的关系1.管道队的施工区域包括下列部分：R—核反应堆厂房（分1RX，2RX）； K—核燃料厂房（分1KX，2KX）；W—连接厂房（分1WX，2WX）； N—核辅助厂房；（9N）；D—柴油机厂房（分1D，2D）； E—更衣间（分1E，2E）；L—电气厂房；（1L，2L，9L）；M：1/2 M22：PA（SEC重要厂用水系统集水井）和GA（SEC重要厂用水取水管廊）9M24：QA（核岛废液储存罐厂房）和GC（TER/SEL废液排放管廊）9M25：QT（中低放固体废物暂存库）9M26：QB（常规岛废液储存厂房）9M27：MX（3号汽轮机ASG辅助给水除氧器装置）1/2 M28：MX（汽轮机厂房内APD启动给水系统）R区分队负责R区施工,共有52个施工区域；N区分队负责N区施工，共有54个施工区域；KW区分队负责KW区施工，共有30个施工区域；L区分队负责L区施工，共有12 个施工区域。

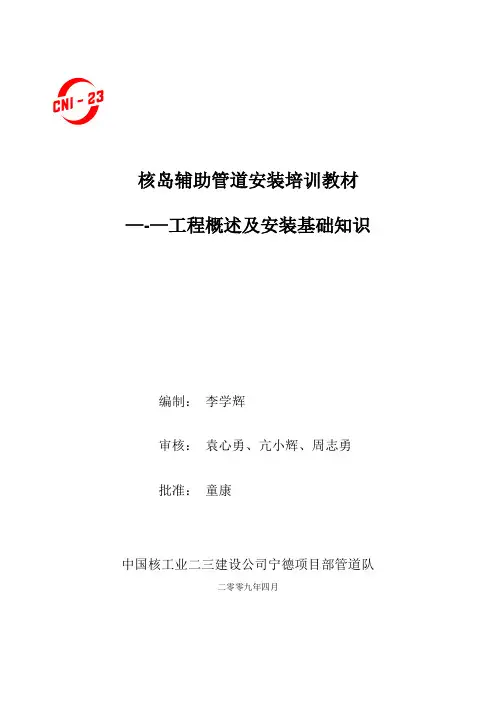

核岛辅助管道安装培训教材—-—工程概述及安装基础知识编制：李学辉审核：袁心勇、亢小辉、周志勇批准：童康中国核工业二三建设公司宁德项目部管道队二零零九年四月目录第一章工程概述及安装基础知识 (3)1。

1 工程简介 (3)1。

1。

1 机电工作包（EMP）的分类： (3)1.1.2 核电建造法规及RCCM标准简介 (3)1。

1。

3 施工区域简介及安装区域的划分 (4)1.1。

3.1 宁德一期核电站的组成部分 (4)1。

1.3.2 厂房与区域划分的关系 (4)1。

1.3.3 EM4。

2、EM4.3工作范围 (5)1.1。

3。

4 物项提供的状态（包装详见表1）： (6)1。

1.4 质量跟踪文件介绍 (7)1。

1。

4。

1 概述 (7)1.1。

4。

2 定义 (8)1。

1.4。

3 质量跟踪文件的正确填写方法 (8)1.1。

4。

4 质量跟踪文件的传递 (10)1。

1.4.5。

焊接控制单的说明 (10)1。

1.5 施工计划、工程量统计及点数计算规则 (17)1.1.5.1 计划体系分级 (17)1。

1.5。

2 FCD及关键里程碑 (18)1.1.5。

3 工程量统计及点数计算规则 (20)1.2 图纸概述 (29)1。

2.1 图纸的构成 (29)1。

2.1。

1 图纸各种类型的作用和内容 (29)1。

2。

2 图纸的状态 (31)1。

2.2。

1 图纸文件的状态 (31)1.2.2.2 施工人员安装时使用的图纸状态 (31)1。

2.2.3 保证图纸、文件的适用性 (32)1。

2.3 图纸上图例符号及缩写字母代号 (32)1.2.3。

1 图纸和支架手册中的符号、字母代号及缩写 (32)1。

2.3.2 等轴图图例符号对照表 (34)1.2。

3。

3特殊部件图例对照表 (40)1。

2。

3.4图纸的其它说明 (42)1。

2.4 管道及支架的定位依据 (42)1。

2.5厂区坐标系统（见附图) (42)1。

3 核岛辅助管道安装适用文件简介 (44)1。

给排水管道施工全部课程目录•课程介绍与概述•基础知识与原理•挖掘与沟槽施工技术•管道安装与连接技术•验收、测试与调试流程•维护保养与故障处理01课程介绍与概述Part给排水管道施工重要性城市基础设施建设给排水管道是城市基础设施的重要组成部分，关系到居民生活、工业生产等方面。

防止水资源浪费和污染合理的给排水管道设计和施工能够避免水资源的浪费和污染，保障水资源的可持续利用。

保障建筑功能和使用安全给排水管道施工质量直接影响建筑的使用功能和安全，如防止渗漏、爆裂等事故发生。

包括管道材料、管道连接方式、施工工艺流程等。

掌握给排水管道施工基本理论和知识能够正确识读施工图纸，了解相关施工规范和质量标准。

熟悉施工图纸和规范要求通过实践操作，培养学员的给排水管道施工技能，提高施工质量和效率。

培养实际操作技能了解给排水管道施工过程中的安全注意事项和环保要求，保障施工安全和环境保护。

学习安全与环保知识课程目标与学习内容03学员反馈与教学改进及时收集学员反馈意见，针对问题进行教学改进，提高教学质量。

01理论教学与实践相结合采用课堂讲授、案例分析、实践操作等多种教学方法，使学员全面掌握给排水管道施工知识和技能。

02考试与实操评估通过理论考试和实践操作考核，评估学员的学习成果和实际操作能力。

教学方法及评估方式A B C D预备知识与技能要求具备一定的建筑基础知识了解建筑结构、建筑材料等基础知识，有助于理解给排水管道施工与建筑的关系。

了解相关施工机械和工具熟悉给排水管道施工过程中常用的机械和工具，有助于提高施工效率和质量。

掌握基本的测量和绘图技能具备基本的测量和绘图技能，有助于准确识读施工图纸和进行施工放线等操作。

具备一定的安全意识和环保意识了解施工现场的安全风险和环保要求，有助于保障施工安全和环境保护。

02基础知识与原理Part给排水系统基本概念及分类给水系统负责将经过净化处理的水资源输送到用户端，满足生活和生产用水需求。
