生态建筑实例分析(杨经文等)

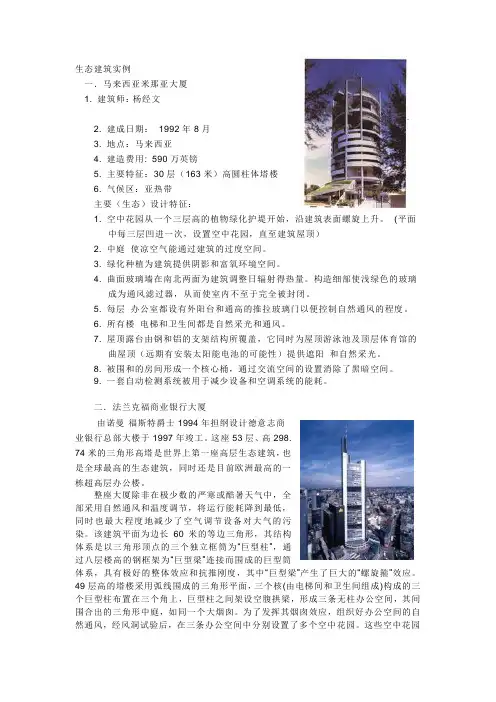

生态建筑实例一．马来西亚米那亚大厦1. 建筑师：杨经文2. 建成日期：1992年8月3. 地点：马来西亚4. 建造费用: 590万英镑5. 主要特征：30层（163米）高圆柱体塔楼6. 气候区：亚热带主要（生态）设计特征：1. 空中花园从一个三层高的植物绿化护堤开始，沿建筑表面螺旋上升。

(平面中每三层凹进一次，设置空中花园，直至建筑屋顶）2. 中庭使凉空气能通过建筑的过度空间。

3. 绿化种植为建筑提供阴影和富氧环境空间。

4. 曲面玻璃墙在南北两面为建筑调整日辐射得热量。

构造细部使浅绿色的玻璃成为通风滤过器，从而使室内不至于完全被封闭。

5. 每层办公室都设有外阳台和通高的推拉玻璃门以便控制自然通风的程度。

6. 所有楼电梯和卫生间都是自然采光和通风。

7. 屋顶露台由钢和铝的支架结构所覆盖，它同时为屋顶游泳池及顶层体育馆的曲屋顶（远期有安装太阳能电池的可能性）提供遮阳和自然采光。

8. 被围和的房间形成一个核心桶，通过交流空间的设置消除了黑暗空间。

9. 一套自动检测系统被用于减少设备和空调系统的能耗。

二．法兰克福商业银行大厦由诺曼·福斯特爵士1994年担纲设计德意志商业银行总部大楼于1997年竣工。

这座53层、高298.74米的三角形高塔是世界上第一座高层生态建筑，也是全球最高的生态建筑，同时还是目前欧洲最高的一栋超高层办公楼。

整座大厦除非在极少数的严寒或酷暑天气中，全部采用自然通风和温度调节，将运行能耗降到最低，同时也最大程度地减少了空气调节设备对大气的污染。

该建筑平面为边长60米的等边三角形，其结构体系是以三角形顶点的三个独立框筒为“巨型柱”，通过八层楼高的钢框架为“巨型梁”连接而围成的巨型筒体系，具有极好的整体效应和抗推刚度，其中“巨型梁”产生了巨大的“螺旋箍”效应。

49层高的塔楼采用弧线围成的三角形平面，三个核(由电梯间和卫生间组成)构成的三个巨型柱布置在三个角上，巨型柱之间架设空腹拱梁，形成三条无柱办公空间，其间围合出的三角形中庭，如同一个大烟囱。

生态建筑实例
清华大学建筑设计研究院办公楼 缓冲层策略：热缓冲中庭(边庭)
在的设计中比较明显的算是在南向的一 个体积较大的绿化中庭。虽然那只是一个位 于建筑南部的边庭，但是其物理功能内涵较 之传统的位于建筑内心的中庭要丰富。其基 本概念如图所示：在冬季，该中庭是一个全 封闭的大暖房。在“温室作用”下，成为大 开间办公环境的热缓冲层，有效地改善了办 公室热环境并节省供暖的能耗。在过渡季节， 它是一个开敞空间，室内和室外保持良好的 空气流通，有效的改善了工作室的小气候。 在夏天，中庭南窗的百页遮阳板系统能有效 的遮蔽直射阳光，使中庭成为了一个巨大的 凉棚。中庭南侧为全玻璃外墙，上部开设了 天窗，从而利用中庭顶部的反射装饰板，保 证开敞办公室的天然光利用。设计小组还认 为中间的“光廊”采用了一部分天空光线， 帮助提高设计室的天光照度。 生态建筑实例
清华大学建筑设计研究院办公楼 缓冲层策略：遮阳板系统
生态建筑实例
清华大学建筑设计研究院办公楼 利用自然能源策略
太阳能的利用: 使用一部分太阳能光电板为 设计楼的报告厅的照明与电器系 统提供电能。
深井水利用 设计小组认为大地所蕴含的热 量和温度是一个恒定、安全的可替 代能源从而是很值得利用的。而目 前在对大地能量的应用中，深井水 回灌技术是一种比较成熟的方案。
生态建筑实例
university of Nottingham新校园
生态建筑实例
诺丁汉大学新校园
生态建筑实例
生态建筑实例—国内篇
上海生态建筑示范楼 清华大学建筑设计研究院办公楼
生态建筑实例
上海生态建筑示范楼 “生态建筑示范楼”是这个重大科研攻关项目的示范工程 之一，也是上海市建筑科学研究院建筑环境实验办公楼，位 于上海闵行区申富路568号该院的科技发展园区内，占地905 平方米，建筑面积1994平方米，高17米，建筑主体为钢筋混 凝土框架剪力墙，斜屋面结构，南两层，北三层。于2003年 12月动工，2004年9月竣工，11月通过工程验收。 总体技术目标达到综合能耗为同类建筑的1/4，再生能源 利用率占建筑使用能耗的20%，室内综合环境达到舒适、健 康，建筑节能率高达75%。“示范楼”集成了国内外大量的 多种形式的最新生态技术产品，形成了自然通风、超低能耗、 天然采光、健康空调、再生能源、绿色建材、智能控制、资 源回收、生态绿化，舒适环境等十大技术特点，实现建筑一 体化匹配设计的应用。

实例3
生态型多层商业建筑
海乐肯大厦 英国伦敦
图9 外观局部， 选自 〈Architecture and the Environment: Bioclimatic Building Design〉 P206
实例3
生态型多层商业建筑
海乐肯大厦 英国伦敦
图3 生态设计细部分析，选自〈Architecture and the Environment: Bioclimatic Building Design〉 P207
图5 平面，选自《Architecture and the Environment: Bioclimatic Building Design》 P229
实例1
生态型高层商业建筑
考莫兹银行总部大厦， 德国法兰克福
图6 局部生态设计示意，选自 《Solar Energy in Architecture》 p109
图3 建筑西向外观， 选自〈Solar Energy in Architecture〉 p198
实例2
生态型高层商业建筑
米那亚大厦，马来西亚
建筑形式
绿化分析
朝向分析
遮阳设施
实例2
图4
建筑生态设计分析，选自〈Architecture and the Environment: Bioclimatic Building Design〉 P234
生态型高层商业建筑
考莫兹银行总部大厦， 德国法兰克福
简介
1. 建筑师：诺曼•福斯特
2. 建成日期 1997年6月 3. 地点
德国法兰克福
4. 建筑造价 2.2亿英镑 5. 主要特征 60层高塔楼 建筑面积130,000平方米 6. 气候区：温带
实例1

生态建筑实例
university of Nottingham新校园
生态建筑实例
诺丁汉大学新校园
生态建筑实例
生态建筑实例
杨经文：新加坡展览塔楼
生态建筑实例
杨经文：新加坡展览塔楼
生态建筑实例
杨经文：新加坡展览塔楼
生态建筑实例
杨经文：新加坡展览塔楼
生态建筑实例
杨经文：新加坡展览塔楼
生态建筑实例
杨经文：
杨杨杨经文在热带高层建筑设计中运用生物气候学所采用的理论和方法大体上有下列几个 方面： 1、在高层建筑的表面和中间的开敞空间中进行绿化。他认为建筑物用大量植物覆盖不仅 能减少所在地区的热导效应，还能产生氧气和吸收二氧化碳几一氧化碳。 2、沿高层建筑的外面设置了不同凹入深度的过渡空间。它可以是遮荫的凹空间（广场大 厦、吉隆坡、1986），凹阳台（包斯泰德大厦），凹入较大的绿化平台（梅拉纳商厦、雪 莱俄、1992）。这种手法不仅丰富了呆板的建筑外表，并且在阴影区提供了开窗的客观可 能性，阳台和大平台创造了让人们可以在高层建筑的上部走到室外，直接地接触室外环境。 这可以说是在更高的程度上满足了人们的生理需求。 3、在屋顶上设置固定的遮阳格片。设计中根据太阳从东到西各季节运动的轨迹，将格片 做成不同的角度，以控制不同季节和时间阳光进入的多少。在屋顶上有了这样一个遮阳格 片后，使得屋面空间成为很好的活动空间，如设置游泳池和绿化休息平台，同时由于层面 减少暴晒，有利于节能。 4、创造通风条件加强室内空气流动，降低有日晒引起的升温。对于不设中央空调的建筑 物来说，利用自然风能带走热气，可明显的改进居住环境和节省能耗。 5、平面处理上主张把交通核心设置在建筑物的一侧或两恻。一是利用电梯的实墙遮去西 晒或东晒；二是让电梯厅、楼梯间和卫生间有条件自然采光通风。特别是电梯厅可以给人 们眺望窗外，意识到所处的高度，并可减少照明和省区防火所需的机械风压设备。 6、外墙的处理上除了做好隔热，他还通过研究，建议采用墙面水花系统。这办法可以促 进蒸发以冷却墙面。
