汽车制动系统原理

1 引言汽车制动系的概述制动系的功用是使汽车以适当的减速度降速行驶直至停车，在下坡行驶时使汽车保持适当的稳定车速，使汽车可靠地停在原地或坡道上。

制动系至少有行车制动装置和驻车制动装置。

前者用来保证第一项功能和在不长的坡道上行驶时保证第二项功能，而后者则用来保证第三项功能。

除此之外，有些汽车还设有应急制动和辅助制动装置。

应急制动装置利用机械力源(如强力压缩弹簧)进行制动。

在某些采用动力制动或伺服制动的汽车上，一旦发生蓄压装置压力过低等故障时，可用应急制动装置实现汽车制动。

同时，在人力控制下它还能兼作驻车制动用。

辅助制动装置可实现汽车下长坡时持续地减速或保持稳定的车速，并减轻或者解除行车制动装置的负荷。

行车制动装置和驻车制动装置，都由制动器和制动驱动机构两部分组成。

防止制动时车轮被抱死，有利于提高汽车在制动过程中的方向稳定性和转向操纵能力，缩短制动距离，所以近年来制动防抱死系统(ABS)在汽车上得到很快的发展和应用。

此外，含有石棉的摩擦材料，因存在石棉有致癌公害问题已被逐渐淘汰，取而代之的是各种无石棉型材料并相继研制成功[1]。

1.1汽车制动系统的分类(1) 按制动系统的作用制动系统可分为行车制动系统、驻车制动系统、应急制动系统及辅助制动系统等。

用以使行驶中的汽车降低速度甚至停车的制动系统称为行车制动系统；用以使已停驶的汽车驻留原地不动的制动系统则称为驻车制动系统；在行车制动系统失效的情况下，保证汽车仍能实现减速或停车的制动系统称为应急制动系统；在行车过程中，辅助行车制动系统降低车速或保持车速稳定，但不能将车辆紧急制停的制动系统称为辅助制动系统。

上述各制动系统中，行车制动系统和驻车制动系统是每一辆汽车都必须具备的。

(2)按制动操纵能源制动系统可分为人力制动系统、动力制动系统和伺服制动系统等。

以驾驶员的肌体作为唯一制动能源的制动系统称为人力制动系统；完全靠由发动机的动力转化而成图 2 双回路液压系统中的串联式双腔制动主缸 1-套；2-密封套；3-第一活塞；4-盖；5-防动圈；6、13-密封圈 7-垫片；8-挡片；9-第二活塞；10-弹簧；11-缸体；12-第二工作室 14、15-进油孔；16-定位圈；17-第一工作室；18-补偿孔；19-回油孔 图1 制动系统的组成示意图 1-前轮盘制动器；2-制动总泵；3-真空助力器；4-制动踏板机构；5-后轮鼓式制动；6-制动组合阀；7-制动警的气压或液压形式的势能进行制动的系统称为动力制动系统；兼用人力和发动机动力进行制动的制动系统称为伺服制动系统或助力制动系统[2]。

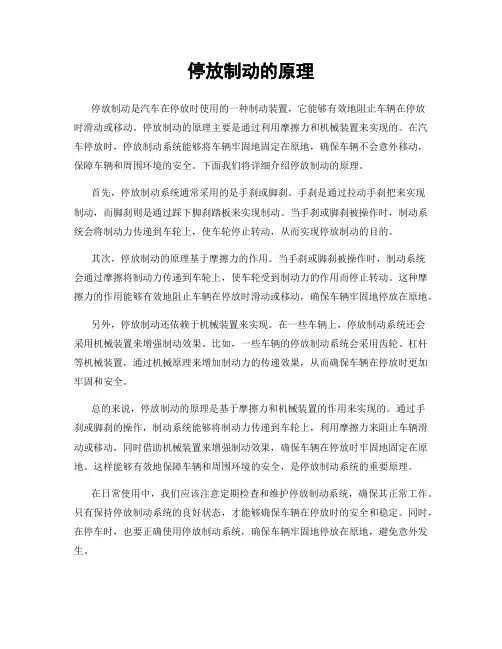

停放制动的原理停放制动是汽车在停放时使用的一种制动装置，它能够有效地阻止车辆在停放时滑动或移动。

停放制动的原理主要是通过利用摩擦力和机械装置来实现的。

在汽车停放时，停放制动系统能够将车辆牢固地固定在原地，确保车辆不会意外移动，保障车辆和周围环境的安全。

下面我们将详细介绍停放制动的原理。

首先，停放制动系统通常采用的是手刹或脚刹。

手刹是通过拉动手刹把来实现制动，而脚刹则是通过踩下脚刹踏板来实现制动。

当手刹或脚刹被操作时，制动系统会将制动力传递到车轮上，使车轮停止转动，从而实现停放制动的目的。

其次，停放制动的原理基于摩擦力的作用。

当手刹或脚刹被操作时，制动系统会通过摩擦将制动力传递到车轮上，使车轮受到制动力的作用而停止转动。

这种摩擦力的作用能够有效地阻止车辆在停放时滑动或移动，确保车辆牢固地停放在原地。

另外，停放制动还依赖于机械装置来实现。

在一些车辆上，停放制动系统还会采用机械装置来增强制动效果。

比如，一些车辆的停放制动系统会采用齿轮、杠杆等机械装置，通过机械原理来增加制动力的传递效果，从而确保车辆在停放时更加牢固和安全。

总的来说，停放制动的原理是基于摩擦力和机械装置的作用来实现的。

通过手刹或脚刹的操作，制动系统能够将制动力传递到车轮上，利用摩擦力来阻止车辆滑动或移动，同时借助机械装置来增强制动效果，确保车辆在停放时牢固地固定在原地。

这样能够有效地保障车辆和周围环境的安全，是停放制动系统的重要原理。

在日常使用中，我们应该注意定期检查和维护停放制动系统，确保其正常工作。

只有保持停放制动系统的良好状态，才能够确保车辆在停放时的安全和稳定。

同时，在停车时，也要正确使用停放制动系统，确保车辆牢固地停放在原地，避免意外发生。

总之，停放制动的原理是通过摩擦力和机械装置来实现的，能够有效地阻止车辆在停放时滑动或移动，确保车辆和周围环境的安全。

我们应该深入理解停放制动的原理，正确使用和维护停放制动系统，确保车辆在停放时的安全和稳定。

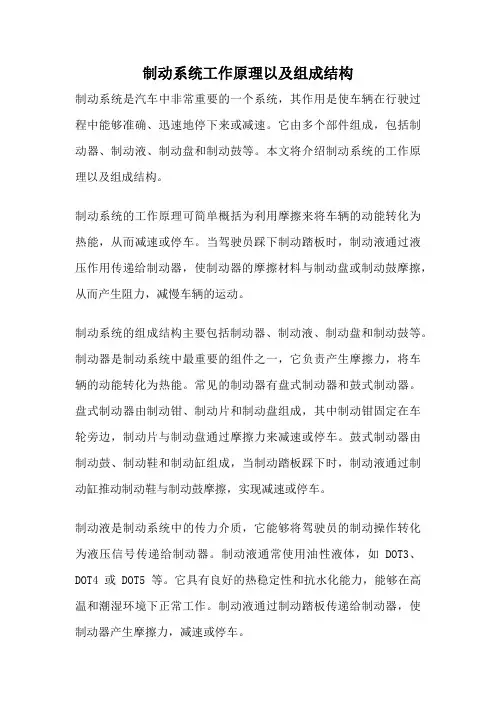

制动系统工作原理以及组成结构制动系统是汽车中非常重要的一个系统，其作用是使车辆在行驶过程中能够准确、迅速地停下来或减速。

它由多个部件组成，包括制动器、制动液、制动盘和制动鼓等。

本文将介绍制动系统的工作原理以及组成结构。

制动系统的工作原理可简单概括为利用摩擦来将车辆的动能转化为热能，从而减速或停车。

当驾驶员踩下制动踏板时，制动液通过液压作用传递给制动器，使制动器的摩擦材料与制动盘或制动鼓摩擦，从而产生阻力，减慢车辆的运动。

制动系统的组成结构主要包括制动器、制动液、制动盘和制动鼓等。

制动器是制动系统中最重要的组件之一，它负责产生摩擦力，将车辆的动能转化为热能。

常见的制动器有盘式制动器和鼓式制动器。

盘式制动器由制动钳、制动片和制动盘组成，其中制动钳固定在车轮旁边，制动片与制动盘通过摩擦力来减速或停车。

鼓式制动器由制动鼓、制动鞋和制动缸组成，当制动踏板踩下时，制动液通过制动缸推动制动鞋与制动鼓摩擦，实现减速或停车。

制动液是制动系统中的传力介质，它能够将驾驶员的制动操作转化为液压信号传递给制动器。

制动液通常使用油性液体，如DOT3、DOT4或DOT5等。

它具有良好的热稳定性和抗水化能力，能够在高温和潮湿环境下正常工作。

制动液通过制动踏板传递给制动器，使制动器产生摩擦力，减速或停车。

制动盘和制动鼓是制动系统中的摩擦部件，它们与制动器的摩擦片或制动鞋摩擦产生摩擦力。

制动盘通常由铸铁制成，具有较好的散热性能和耐磨性能。

制动鼓通常由铸铁或铝合金制成，形状呈圆筒状，内部有凸轮状的制动面，与制动鞋摩擦产生摩擦力。

制动盘和制动鼓的摩擦面通常都有散热槽和散热孔，以提高散热效果，防止制动时温度过高。

除了以上主要组件外，制动系统还包括制动助力装置、制动灯和制动管路等。

制动助力装置可以增加制动力量，减轻驾驶员的制动力气，常见的制动助力装置有真空助力器和液压助力器。

制动灯是车辆的重要安全信号之一，当制动踏板踩下时，制动灯会亮起，提醒后方车辆注意减速。

汽车液压制动系统的工作原理一. 液压制动系统的概述液压制动系统是汽车的重要组成部分，用于实现车辆的制动功能。

液压制动系统通过传递液体力来实现制动，具有稳定性高、可靠性强等优点。

二. 液压制动系统的组成液压制动系统主要由以下几个部分组成：1. 主缸主缸是液压制动系统的起点，通过踏板的操作来提供制动力。

当踏板被踩下时，主缸内的活塞向液压油缸施加力，从而将油液压入制动回路。

2. 制动回路制动回路是油液流动的路径。

它由主缸、油管、制动阀组成。

液压油从主缸流入制动阀，制动阀负责将油液分配到各个车轮的制动器。

3. 制动器制动器既有制动器所在车轮上的刹车鼓，也有部分车型上的制动盘。

制动器的作用是通过施加一定的压力，使制动鼓或制动盘与车轮相互摩擦来实现制动效果。

4. 助力器助力器是用来增加制动力的装置，旨在减少驾驶员踩踏制动踏板所需的力度。

常见的助力器有真空助力器和液压助力器。

三. 液压制动系统的工作原理液压制动系统的工作原理可以概括为以下几个步骤：1. 踏板操作驾驶员踩下制动踏板，通过机械传动将力量传递给主缸。

2. 压力产生踏板操作将主缸内的活塞向液压油缸施加力，产生一定的液压压力。

3. 油液传输液压压力通过制动液传输至制动器，液压油沿制动回路流动。

4. 制动施加制动器接收到液压油后，施加一定的压力，使制动鼓或制动盘与车轮相互摩擦，产生制动效果。

5. 制动力调节液压制动系统通常还包含一些调节装置，如制动力分配器、制动力助滞等，用于根据行车情况调整制动力的传递和分配，提高行车的安全性和稳定性。

四. 液压制动系统的优势液压制动系统相比其他制动方式具有以下几个优势：1. 稳定性高液压制动系统采用液体传递力量，避免了传统机械制动中的松紧问题，制动力更加均匀稳定。

2. 可靠性强液压制动系统设计合理、结构简单，具有较高的可靠性和安全性，能够适应各种复杂的行车环境。

3. 作用范围广液压制动系统适用于不同类型的汽车，包括小型轿车、商务车、卡车等，具备广泛的适应性。

图解汽车（12）汽车制动系统结构解析● 制动系统的组成作为制动系统，作用当然就是让行驶中的汽车按我们的意愿进行减速甚至停车。

工作原理就是将汽车的动能通过摩擦转换成热能。

汽车制动系统主要由供能装置、控制装置、传动装置和制动器等部分组成，常见的制动器主要有鼓式制动器和盘式制动器。

● 鼓式制动器鼓式制动器主要包括制动轮缸、制动蹄、制动鼓、摩擦片、回位弹簧等部分。

主要是通过液压装置是摩擦片与岁车轮转动的制动鼓内侧面发生摩擦，从而起到制动的效果。

在踩下刹车踏板时，推动刹车总泵的活塞运动，进而在油路中产生压力，制动液将压力传递到车轮的制动分泵推动活塞，活塞推动制动蹄向外运动，进而使得摩擦片与刹车鼓发生摩擦，从而产生制动力。

从结构中可以看出，鼓式制动器是工作在一个相对封闭的环境，制动过程中产生的热量不易散出，频繁制动影响制动效果。

不过鼓式制动器可提供很高的制动力，广泛应用于重型车上。

●盘式制动器盘式制动器也叫碟式制动器，主要由制动盘、制动钳、摩擦片、分泵、油管等部分构成。

盘式制动器通过液压系统把压力施加到制动钳上，使制动摩擦片与随车轮转动的制动盘发生摩擦，从而达到制动的目的。

与封闭式的鼓式制动器不同的是，盘式制动器是敞开式的。

制动过程中产生的热量可以很快散去，拥有很好的制动效能，现在已广泛应用于轿车上。

● 通风制动盘制动过程实际上是摩擦力将动能转化为热能的过程，如制动器的热量不能及时散出，将会影响其制动效果。

为了进一步提升制动效能，通风制动盘应运而生。

通风刹车盘内部是中空的或在制动盘打很多小孔，冷空气可以从中间穿过进行降温。

从外表看，它在圆周上有许多通向圆心的洞空，它利用汽车在行驶当中产生的离心力能使空气对流，达到散热的目的，因此比普通实心盘式散热效果要好许多。

●陶瓷制动盘陶瓷制动盘相对于一般的刹车盘具有重量轻、耐高温耐磨等特性。

普通的刹车盘在全力制动下容易高热而产生热衰退，制动性能会大打折扣，而陶瓷刹车盘有很好的抗热衰退性能，其耐热性能要比普通制动盘高出许多倍。

汽车制动系统ppt课件完整版x REPORTING2023 WORK SUMMARY目录•引言•制动系统基本原理•汽车制动系统主要部件及功能•汽车制动系统性能评价指标•汽车制动系统常见故障及排除方法•汽车制动系统维护与保养建议PART01引言制动系统是汽车安全行驶的关键部件，能够在紧急情况下使车辆迅速减速或停车，避免交通事故的发生。

保证行车安全制动系统的性能直接影响驾驶者的舒适感受，良好的制动系统能够使驾驶更加平稳、舒适。

提高驾驶舒适性合理的制动系统设计和使用能够减少车辆磨损，延长车辆使用寿命。

延长车辆使用寿命制动系统的重要性制动系统的发展历程机械制动阶段早期的汽车制动系统主要采用机械制动方式，通过机械传动机构实现制动。

液压制动阶段随着汽车技术的发展，液压制动系统逐渐取代了机械制动系统，成为主流制动方式。

电子制动阶段近年来，随着电子技术的飞速发展，电子制动系统逐渐应用于汽车制动领域，实现了更加智能化、精准化的制动控制。

制动系统的分类与组成分类根据制动方式的不同，汽车制动系统可分为盘式制动系统和鼓式制动系统；根据制动力的来源不同，可分为人力制动系统、动力制动系统和伺服制动系统。

组成汽车制动系统主要由制动器、制动主缸、制动轮缸、真空助力器、制动管路和制动踏板等组成。

其中，制动器是产生制动力的关键部件，制动主缸和制动轮缸是传递制动力的主要部件，真空助力器则用于增强制动踏板的力度。

PART02制动系统基本原理建立车辆制动过程的力学模型，分析制动力、制动力矩和制动距离等关键参数。

制动过程力学模型制动效能与稳定性制动过程影响因素阐述制动效能的评价指标，如制动距离、制动减速度等，并分析制动过程中的稳定性问题。

分析影响制动过程的因素，如车辆载荷、路面条件、轮胎与路面附着系数等。

030201制动过程力学分析介绍常用制动器的类型、结构和工作原理，如盘式制动器、鼓式制动器等。

制动器类型与结构阐述制动器的工作过程，包括制动蹄片的张开、制动鼓的旋转以及制动力的产生等。

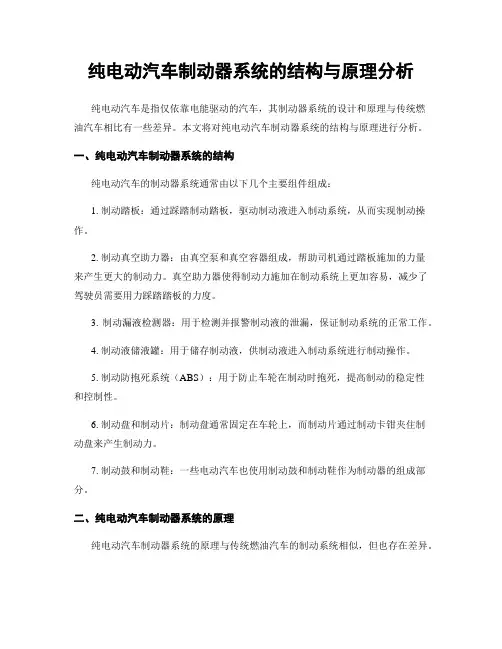

纯电动汽车制动器系统的结构与原理分析纯电动汽车是指仅依靠电能驱动的汽车，其制动器系统的设计和原理与传统燃油汽车相比有一些差异。

本文将对纯电动汽车制动器系统的结构与原理进行分析。

一、纯电动汽车制动器系统的结构纯电动汽车的制动器系统通常由以下几个主要组件组成：1. 制动踏板：通过踩踏制动踏板，驱动制动液进入制动系统，从而实现制动操作。

2. 制动真空助力器：由真空泵和真空容器组成，帮助司机通过踏板施加的力量来产生更大的制动力。

真空助力器使得制动力施加在制动系统上更加容易，减少了驾驶员需要用力踩踏踏板的力度。

3. 制动漏液检测器：用于检测并报警制动液的泄漏，保证制动系统的正常工作。

4. 制动液储液罐：用于储存制动液，供制动液进入制动系统进行制动操作。

5. 制动防抱死系统（ABS）：用于防止车轮在制动时抱死，提高制动的稳定性和控制性。

6. 制动盘和制动片：制动盘通常固定在车轮上，而制动片通过制动卡钳夹住制动盘来产生制动力。

7. 制动鼓和制动鞋：一些电动汽车也使用制动鼓和制动鞋作为制动器的组成部分。

二、纯电动汽车制动器系统的原理纯电动汽车制动器系统的原理与传统燃油汽车的制动系统相似，但也存在差异。

1. 电子制动力分配系统：纯电动汽车通常配备了电子制动力分配系统，该系统利用车辆动态传感器和控制单元，根据车辆的动态状态，将制动力分配到每个车轮，以确保制动的稳定性和安全性。

2. 制动能量回收系统：纯电动汽车的制动能量回收系统利用电动机的反作用力把制动时产生的能量转化为电能，并将其储存在电池中供电动机和其他电气设备使用。

通过回收能量，纯电动汽车提高了能量利用效率，延长了电池的续航里程。

3. 制动辅助系统：纯电动汽车的制动辅助系统可以通过电子控制单元（ECU）和传感器来实时监测车辆和制动系统的状态，并根据需要调整制动力的分配和力度。

这样可以提供更高的驾驶稳定性和安全性。

4. 制动系统的可再生能源：纯电动汽车可以通过能源回收系统将制动过程中产生的能量转化为电能存储起来，供车辆其他部分使用。

nbs制动原理NBS制动原理引言：NBS制动是一种现代化的汽车制动系统，它通过电子控制单元（ECU）和传感器来实现对车辆制动力的精确控制。

本文将详细介绍NBS制动的原理及其工作过程。

一、NBS制动的基本原理NBS制动全称为Negotiated Brake System，即协商制动系统。

它是一种智能制动系统，通过电子控制单元(ECU)接收来自车辆各个传感器的信息，实时计算并调整每个车轮的制动力，从而实现更加精准和可控的制动效果。

二、NBS制动的工作过程1. 传感器检测NBS制动系统通过多个传感器来获取车辆的各种运行参数，如车速、加速度、转向角度等。

这些传感器将实时监测车辆的状态，并将数据传输到ECU进行处理。

2. 数据处理ECU根据传感器提供的数据，经过复杂的算法计算，确定每个车轮的制动力分配。

这些算法考虑了车辆的动力学特性、路况以及驾驶员的制动需求等因素。

3. 制动力分配ECU将计算得出的制动力指令传输给每个车轮的制动器。

根据制动力指令，制动器调整制动压力，使每个车轮的制动力分配得以精确控制。

4. 制动效果调整NBS制动系统根据车辆的实际制动效果进行反馈和调整。

如果系统检测到某个车轮制动力过大或过小，ECU会通过调整制动力指令来纠正制动力分配，从而保证制动效果的稳定和均衡。

三、NBS制动的优势1. 提高制动效果NBS制动系统通过精确控制每个车轮的制动力，能够更好地适应不同路况和驾驶状况，提供更加稳定和灵敏的制动效果。

2. 提升行车安全性NBS制动系统能够根据车辆的实际制动需求进行智能调整，避免了制动力分配不均衡或制动过度等情况，大大提高了行车的安全性。

3. 增加驾驶舒适性由于NBS制动系统能够更加精确地控制制动力的分配，避免了制动时的抖动和不平衡感，提供了更加平稳舒适的制动体验。

四、NBS制动的应用前景随着汽车制造技术的不断发展，NBS制动系统已经逐渐被广泛采用。

它不仅可以应用于普通乘用车，还可以用于商用车辆和赛车等高性能车辆，提供更高水平的制动性能和安全性。

汽车制动系统组成和原理原理　1、⼀般制动系的基本结构 ·主要由车轮制动器和液压传动机构组成。

·车轮制动器主要由旋转部分、固定部分和调整机构组成，旋转部分是制动⿎；固定部分包括制动蹄和制动底板；调整机构由偏⼼⽀承销和调整凸轮组成⽤于调整蹄⿎间隙。

·制动传动机构主要由制动踏板、推杆、制动主缸、制动轮缸和管路组成。

2、制动⼯作原理 制动系统的⼀般⼯作原理是，利⽤与车⾝(或车架)相连的⾮旋转元件和与车轮(或传动轴)相连的旋转元件之间的相互摩擦来阻⽌车轮的转动或转动的趋势。

1)制动系不⼯作时 ·蹄⿎间有间隙，车轮和制动⿎可⾃由旋转 2)制动时 ·要汽车减速，脚踏下制动器踏板通过推杆和主缸活塞，使主缸油液在⼀定压⼒下流⼊轮缸，并通过两轮缸活塞推使制动蹄绕⽀承销转动，上端向两边分开⽽以其摩擦⽚压紧在制动⿎的内圆⾯上。

不转的制动蹄对旋转制动⿎产⽣摩擦⼒矩，从⽽产⽣制动⼒ 3）解除制动 ·当放开制动踏板时回位弹簧即将制动蹄拉回原位，制动⼒消失。

3、制动主缸的结构及⼯作过程 ·制动主缸的作⽤是将⾃外界输⼊的机械能转换成液压能，从⽽液压能通过管路再输给制动轮缸 ·制动主缸分单腔和双腔式两种，分别⽤于单、双回路液压制动系。

（1）单腔式制动主缸 1)制动系不⼯作时 ·不制动时，主缸活塞位于补偿孔、回油孔之间 2)制动时 ·活塞左移，油压升⾼，进⽽车轮制动 3）解除制动 ·撤除踏板⼒，回位弹簧作⽤，活塞回位，油液回流，制动解除 （2）双腔式制动主缸 1）结构（如⼀汽奥迪100型轿车双回路液压制动系统中的串联式双腔制动主缸） ·主缸有两腔 ·第⼀腔与右前、左后制动器相连；第⼆腔与左前、右后制动器相通 ·每套管路和⼯作腔⼜分别通过补偿孔和回油孔与储油罐相通。

第⼆活塞由右端弹簧保持在正确的初始位置，使补偿孔和进油孔与缸内相通。
