10kV三相干式非晶合金变压器专用技术规范

实用标准文案10kV 干式变压器技术规范目录1规范性引用文件 (1)2结构及其他要求 (2)3标准技术参数 (5)4使用环境条件表 (7)5试验 (8)10kV 干式变压器技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

GB 311.1绝缘配合第 1 部分：定义、原则和规则GB 1094.1电力变压器第 1 部分：总则GB 1094.3电力变压器第 3 部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.4电力变压器第 4 部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5电力变压器第 5 部分：承受短路的能力GB/T 1094.10电力变压器第 10 部分：声级测定GB/T 1094.11电力变压器第 11 部分：干式电力变压器GB/T17211干式电力变压器负载导则GB/T 2900.15电工术语变压器、互感器、调压器和电抗器GB/T 4109交流电压高于1000V 的绝缘套管GB 4208 外壳防护等级（ IP 代码）GB/T 5273变压器、高压电器和套管的接线端子GB/T 7252变压器油中溶解气体分析和判断导则GB/T 7354局部放电测量GB/T 8287.1标称电压高于1000V系统用户内和户外支柱绝缘子第 1部分：瓷或玻璃绝缘子的试验GB/T 8287.2标称电压高于1000V系统用户内和户外支柱绝缘子第 2部分：尺寸与特性GB/T 10228干式电力变压器技术参数和要求GB/T 11022高压开关设备和控制设备标准的共用技术要求GB 11604高压电器设备无线电干扰测试方法GB/T 13499电力变压器应用导则GB/T 16927.1高电压试验技术第 1 部分：一般定义及试验要求GB/T 16927.2高电压试验技术第 2 部分：测量系统GB/T 17468电力变压器选用导则GB 20052三相配电变压器能效限定值及节能评价值GB/T 22072干式非晶合金铁铁芯配电变压器技术参数和要求GB/T 26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定第 1部分：定义、信息和一般原则GB/T 26218.2污秽条件下使用的高压绝缘子的选择和尺寸确定第 2部分：交流系统用瓷和玻璃绝缘子GB 50150电气装置安装工程电气设备交接试验标准DL/T 572电力变压器运行规程DL/T 593高压开关设备和控制设备标准的共用技术要求DL/T 596电力设备预防性试验规程DL 5027电力设备典型消防规程JB/T 3837变压器类产品型号编制方法JB/T 10088 6kV～500kV电力变压器声级JB/T 10428变压器用多功能保护装置Q/GDW 1771 10kV 非晶合金铁芯配电变压器技术条件Q/GDW 1772 10kV 非晶合金铁芯配电变压器试验导则2结构及其他要求2.110kV 变压器技术参数变压器空载损耗及负载损耗不得有正偏差。

10kV配电工程10kV干式变压器技术规范书10kV配电工程—10kV干式变压器技术规范书变压器采购标准技术规范使用说明1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。

2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。

如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司物资部（招投标管理中心）公章及辅助说明文件随招标计划一起提交至招标文件审查会。

经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。

3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。

《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。

项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。

项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。

对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。

投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。

4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。

5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的表7项目单位技术差异表明确表示。

6. 采购标准技术规范的页面、标题等均为统一格式，不得随意更改。

10kV配电工程—10kV干式变压器技术规范书目录一通用部分 (1)1 总则 (1)1.1一般规定 (1)1.2投标人应提供的资格文件 (1)1.3适用范围 (2)1.4对设计图纸、说明书和试验报告的要求 (2)1.5标准和规范 (4)1.6投标人必须提交的技术参数和信息 (5)1.7备品备件 (5)1.8专用工具与仪器仪表 (5)1.9安装、调试、性能试验、试运行和验收 (5)2 结构及其它要求 (6)2.110K V变压器技术参数 (6)2.210K V变压器主要技术要求 (6)2.3通用要求 (8)3 试验 (12)3.1型式试验 (12)3.2出厂试验 (12)3.3现场试验 (12)二专用部分 (14)1. 标准技术参数表 (14)2. 项目需求部分 (16)2.1图纸资料提交单位 (17)2.2工程概况 (17)2.3使用条件 (17)2.4可选技术参数表 (18)2.5项目单位技术差异表 (18)3. 投标人提供信息 (19)3.1投标人技术偏差表 (20)3.2投标人应提供的其他资料 (20)一通用部分1 总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

10kV干式变压器技术规范书工程项目： 110kV红星变电站工程海南威特电气集团有限公司2009 年9 月目录1.总则 (1)2.遵循的主要标准 (2)3.主要技术条件 (2)4.抽检 (9)5. 试验 (9)6.包装、运输 (9)7.供货范围 (10)8.我方提供的技术文件 (10)9.附件 (11)1.总则1.1 投标响应1.1.1 我方提供的设备技术规范不低于本标书中规定的要求。

1.1.2 我方在投标文件中提供有关资格文件。

详见投标文件商务部分。

1.1.3 我方对标书作出书面应答。

无异议，在差异表中明确注明无异议。

1.1.4 本标书所提供的技术指标与我方投标的指标不一致时，采用较高指标，并以此作为验收依据。

1.1.5 我方所提供的组件或附件如需向第三方外购时,我方对质量负责,并提供相应的出厂和验收证明及相关技术文件。

1.1.6 我方有有效质量保证体系。

1.1.7 本技术条件书经双方确认签字后作为订货合同的技术附件,与合同正文具有同等的法律效力。

1.2 我方在投标时提供的技术文件(1) 产品资质文件；(2) 国家授权的法定检测机构出具的有效期内本厂同类型产品的型式试验报告；(3) 质量保证模式及ISO9000（GB/T19000）系列质量体系认证证书；(4) 设备认定的主要技术文件（生产工艺、生产设备、原材料的特点等）；(5) 产品主要技术参数表；(6) 差异表；(7) 备品备件表和专用工具表。

(8) 主要原材料和零配件清单及出厂和验收证明及相关技术文件。

2.遵循的主要标准2.1标书中所有设备及其备品备件，除本标书中规定的技术参数和要求外，其余均遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。

如果我方有自已的标准或规范，提供标准代号及其有关内容，并经需方同意后方可采用，但原则上采用更高要求的标准。

2.2如果我方选用本标书规定以外的标准时，则提交这种替换标准供审查和分析。

电网设备招投标技术条件河南省电力公司10KV干式配电变压器技术规范书二0 0 六年八月郑州目录一、总则二、正常使用条件三、遵循的主要现行标准四、基本技术参数五、差异性选择的参数和要求六、其它要求七、供方需提供的资料八. 包装和运输九、供货范围十、附表一、总则1、投标须知1．1 、要求投标人仔细阅读本技术标准，投标人提供的设备技术规范应与本技术标准中规定的要求相一致，也可推荐满足本技术标准中要求的类似定型产品，但是必须提出详细的规范偏差。

1.2 、要求投标人在投标文件中提供有关资格文件，否则视为非应答投标文件。

1.3、投标方必须以书面形式对本技术标准的条文做出应答，否则视为废标。

如有异议，都应在投标书中以“对标书的意见和同标书的差异”为标题的专门章节中加以详细描述。

1.4、本技术标准所提出的技术指标与投标人所执行的标准发生矛盾时，按较高技术指标执行。

1.5、本技术标准经供需双方确认后作为订货合同的技术部分，与合同正文具有同等法律效力。

1．6、供方提供的产品若出现以下情况,需方有权取消其河南省电力公司投标资格、终止相关订货合同或拒绝接收其产品：(1).供货产品未通过型式试验及省级及以上鉴定，或提供虚假鉴定报告。

(2).供货产品出厂试验项目不全、数据不真实或误差超过技术协议的有关规定。

(3).未按合同要求供货。

(4).供方拒绝接受河南省电力公司有关职能部门和专家组对设备质量的监督检查或抽查。

1.7、本技术规范书未尽事宜，由供需双方协商确定。

2 、投标方在投标时应提供的技术文件2.1、产品资质文件：两行业鉴定证书或省、部级鉴定证书;2.2 、有资质的质检单位出具的有效的产品型式试验报告2.3 、质量保证模式2.4、差异表（附件A）2.5、产品技术参数及主要部件情况表（附件B）2.6、设备需求表（见附录C）2.7、投标方建议提供的备品备件表、专用工、器具、仪表表（附件D）二、正常使用条件1、海拔高度：＜1000米2、最大风速:35米/秒3、环境温度:最高+45℃,最低-30℃4、最大覆冰厚度:10毫米5、年平均气温:+20℃6、相对湿度：95%7、泄漏比距：（按设备最高电压计算）≥27mm/kV (Ⅲ级污秽区)≥31mm/kV (IV级污秽区)三、遵循的主要现行标准GB1094.1-1996 《电力变压器第1部分总则》GB1094.2-1996 《电力变压器第2部分温升》GB1094.3-2003 《电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙》GB1094.5-2003 《电力变压器第5部分承受短路的能力》GB 6450-1986 《干式电力变压器》GB/T10228-1997 《干式电力变压器技术参数和要求》JB/T3837-1996 《变压器类产品型号编制方法》四、基本技术参数：1、基本要求：按本标准制造的变压器应符合GB 1094.1、GB 1094.2、GB 1094.3、GB 1094.5的规定。

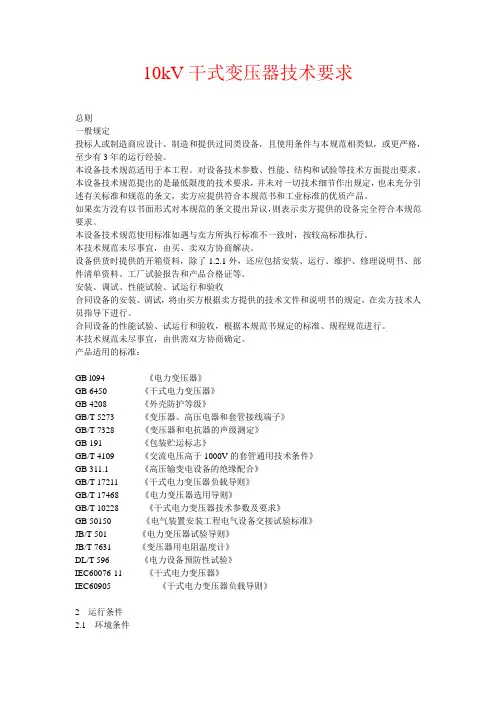

10kV干式变压器技术要求总则一般规定投标人或制造商应设计、制造和提供过同类设备，且使用条件与本规范相类似，或更严格，至少有3年的运行经验。

本设备技术规范适用于本工程。

对设备技术参数、性能、结构和试验等技术方面提出要求。

本设备技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。

如果卖方没有以书面形式对本规范的条文提出异议，则表示卖方提供的设备完全符合本规范要求。

本设备技术规范使用标准如遇与卖方所执行标准不一致时，按较高标准执行。

本技术规范未尽事宜，由买、卖双方协商解决。

设备供货时提供的开箱资料，除了1.2.1外，还应包括安装、运行、维护、修理说明书、部件清单资料、工厂试验报告和产品合格证等。

安装、调试、性能试验、试运行和验收合同设备的安装、调试，将由买方根据卖方提供的技术文件和说明书的规定，在卖方技术人员指导下进行。

合同设备的性能试验、试运行和验收，根据本规范书规定的标准、规程规范进行。

本技术规范未尽事宜，由供需双方协商确定。

产品适用的标准：GB l094 《电力变压器》GB 6450 《干式电力变压器》GB 4208 《外壳防护等级》GB/T 5273 《变压器、高压电器和套管接线端子》GB/T 7328 《变压器和电抗器的声级测定》GB 191 《包装贮运标志》GB/T 4109 《交流电压高于1000V的套管通用技术条件》GB 311.1 《高压输变电设备的绝缘配合》GB/T 17211 《干式电力变压器负载导则》GB/T 17468 《电力变压器选用导则》GB/T 10228 《干式电力变压器技术参数及要求》GB 50150 《电气装置安装工程电气设备交接试验标准》JB/T 501 《电力变压器试验导则》JB/T 7631 《变压器用电阻温度计》DL/T 596 《电力设备预防性试验》IEC60076-11 《干式电力变压器》IEC60905 《干式电力变压器负载导则》2 运行条件2.1 环境条件2.1.1 安装地点：室内2.1.2 海拔高度：＜1000m2.1.3 地震裂度：7度2.1.4 气象条件：最高年平均气温：20℃最高日平均气温：30℃最高气温：40℃最低气温(室内)：-5℃3 技术规范3.1 设备名称：三相环氧树脂真空浇注干式变压器性能参数：变压器型号：SCB11-10kV/0.4额定容量：1600 kV A额定电压：10 kV分接范围：±2×2.5%额定频率：50 Hz相数： 3最大系统电压：12 kV额定短时工频耐压:35 kV额定冲击电压：75 kV阻抗电压：国标连接组别：Dyn11空载损耗：国标负载损耗：国标空载电流：国标噪音：50 dB局部放电：<5 PC绝缘等级：H最大温升：100 K冷却方式：风冷防护等级：IP20罩壳颜色：待定进出线方式：电缆进、母排出4 性能要求变压器高压线圈采用优质纯铜箔绕制，绕组在真空下采用进口H级优质环氧树脂浇注而成，浇注应采用先进的卧式浇注工艺；高压线圈内外层均增加高强度玻璃纤维网加强，从而保证线圈不会因温度的变化而出现绝缘开裂现象，高压线圈绝缘等级为H级。

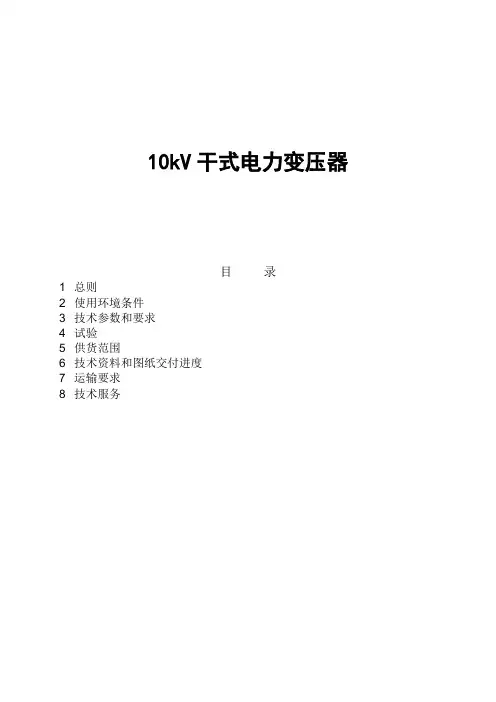

10kV干式电力变压器目录1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 技术资料和图纸交付进度7 运输要求8 技术服务1．总则1.1本规范书适用于10kV干式电力变压器，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

GB6450－86 干式电力变压器GB/T10228-1997 干式电力变压器技术参数和要求JB/T10088-1999 6～220kV级变压器声级2.使用环境条件2.1 海拔高度：不超过1000 m2.2最大风速：35m/s（离地10m处10分钟内的最大平均值）2.3最大月平均相对湿度: （20℃） 90%2.4最大日平均相对湿度: （20℃） 95%2.5最高环境温度：＋40℃2.6最低环境温度：—15℃2.7最高日平均气温: ＋30℃2.8耐地震能力：8度。

地面水平加速度： 0.25g;地面垂直加速度：0.123g;3．技术参数及要求3.1技术参数3.1.1系统电压：10kV3.1.2高压侧额定电压：10kV高压侧最高电压：12 kV低压侧额定电压：0.4 kV3.1.3额定频率：50Hz3.1.4绝缘水平如下表所示：kV（除特别说明外）3.1.6联接组标号：Dyn11（除特别说明外）3.1.7噪声水平：小于55dB3.1.8调压方式和调压开关采用无载调压方式。

干式变压器技术附件建设项目：山焦集团北海冶金焦化项目名称：干式变压器安装地点：室内适用范围：公司内低压系统1、设备构成：外壳、铁芯、线圈、2、基本技术参数：绝缘要求：对于1600 kVA及以下的变压器，直流电阻不平衡率相间为4%，线间为2%；2 000 kVA及以上的的变压器，直流电阻不平衡率相间（有中性点引出时）为2%，线间（无中性点引出时）为1%。

泄漏比距：≥27mm/kV（按设备最高电压计算）变压器为无载调压开关。

3、材质要求硅钢片：厚度≤ 0.35mm硅钢片采用冷轧磁晶粒取向硅钢片，并采取有效措施避免涡流损失。

每片硅钢叠片均浸渍绝缘漆以减少涡流损耗，铁芯的剪切毛刺和叠装间隙符合国家标准要求，铁芯绑扎夹紧牢固、绝缘良好。

铁芯和金属件均有防腐保护层。

绕组：铜材要求：优质电解铜线圈材料采用铜导体线绕或铜箔，主绝缘材料采用NOMEX 绝缘纸，高压绕组为分段层式线圈，低压绕组为箔式线圈。

变压器不会因温度的变化在寿命期限内导致线圈表面龟裂。

变压器有测温装置，采用Pt100传感器。

传感器在低压线圈上端靠近铁心处,每相低压线圈温度最高处装设一只Pt100传感器。

铁芯铁芯磁通密度远低于饱和点。

变压器的铁芯和金属结构件均应可靠接地，接地装置应有防锈镀层，并有明显的接地标志。

4、其它要求1.变压器能承受低压侧出口三相短路，高压侧母线为无穷大电源供给的短路电流，绕组不变形，部件不发生损坏。

2.过负荷能力应达到环境温度不超过50℃时，带110%负荷长期运行。

3.产品散热性能好，机械强度高，不会因温度骤变导致变压器线圈表面在变压器运行寿命期限内龟裂。

4.接地母线的规格为50×6镀锌扁钢。

零序CT应固定在壳体内。

在壳体内适当位置装设CT二次接线端子排。

5.干式变的额定容量为自冷容量。

6.温度报警继电器及零序互感器的控制接线应在工厂内完成，并引出至二次接线盒上。

7.控制接线截面不应小于2.5mm2，材料应为铜绞线，电压不低于600V。

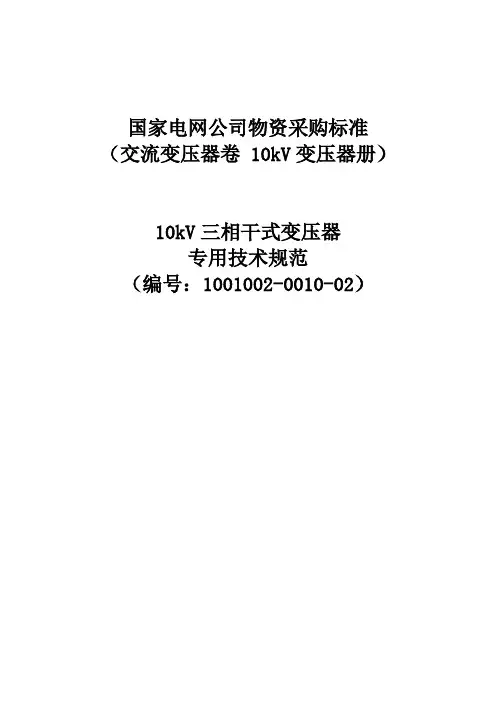

国家电网公司物资采购标准（交流变压器卷 10kV变压器册）10kV三相干式变压器专用技术规范（编号：1001002-0010-02）目次1标准技术参数表 (27)2项目需求部分 (29)2.1货物需求及供货范围 (29)2.2必备的备品备件、专用工具和仪器仪表 (29)2.3图纸资料提交单位 (29)2.4工程概况 (30)2.5使用条件 (30)2.6可选技术参数表 (30)2.7项目单位技术差异表 (31)3投标人响应部分 (31)3.1投标人应提供的信息 (31)3.2投标人技术偏差表 (32)3.3投标人应提供的其他资料 (32)1标准技术参数表投标人应认真逐项填写技术参数和性能要求响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有偏差，应填写技术偏差表。

“投标人保证值”应与型式试验报告相符。

表1技术参数和性能要求响应表表1（续）注附表1和附表2是本表的补充部分。

附表1标准参数表附表2噪声水平附表2（续）2项目需求部分2.1货物需求及供货范围货物需求及供货范围一览表见表2。

表2货物需求及供货范围一览表2.2必备的备品备件、专用工具和仪器仪表必备的备品备件、专用工具和仪器仪表供货表见表3。

表3必备的备品备件、专用工具和仪器仪表供货表2.3图纸资料提交单位需确认的图纸资料应由卖方提交到表4所列的单位。

表4卖方提交的需经确认的图纸资料及其接收单位2.4工程概况2.4.1项目名称：2.4.2项目单位：2.4.3交通、运输：2.5使用条件使用条件参数表见表5。

表5使用条件参数表注 1. 环境最低气温超过-25℃的需要进行温度修正。

2. 污秽等级为Ⅳ级的需提供该地区的污秽等级图。

3. 有关海拔、污秽、温度的修正情况见表7。

2.6可选技术参数表可选技术参数表见表6。

表6可选技术参数表表6（续）2.7项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在项目单位技术差异表中列出。

10kV干式变压器技术规范目录1规范性引用文件 (1)2结构及其他要求 (2)3标准技术参数 (5)4使用环境条件表 (7)5试验 (8)10kV干式变压器技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

GB 311.1绝缘配合第1部分：定义、原则和规则GB 1094.1电力变压器第1部分：总则GB 1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.4电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5电力变压器第5部分：承受短路的能力GB/T 1094.10电力变压器第10部分：声级测定GB/T 1094.11电力变压器第11部分：干式电力变压器GB/T17211 干式电力变压器负载导则GB/T 2900.15电工术语变压器、互感器、调压器和电抗器GB/T 4109交流电压高于1000V的绝缘套管GB 4208外壳防护等级（IP代码）GB/T 5273变压器、高压电器和套管的接线端子GB/T 7252变压器油中溶解气体分析和判断导则GB/T 7354局部放电测量GB/T 8287.1标称电压高于1000V系统用户内和户外支柱绝缘子第1部分：瓷或玻璃绝缘子的试验GB/T 8287.2标称电压高于1000V系统用户内和户外支柱绝缘子第2部分：尺寸与特性GB/T 10228干式电力变压器技术参数和要求GB/T 11022高压开关设备和控制设备标准的共用技术要求GB 11604高压电器设备无线电干扰测试方法GB/T 13499电力变压器应用导则GB/T 16927.1高电压试验技术第1部分：一般定义及试验要求GB/T 16927.2高电压试验技术第2部分：测量系统GB/T 17468电力变压器选用导则GB 20052三相配电变压器能效限定值及节能评价值GB/T 22072干式非晶合金铁铁芯配电变压器技术参数和要求GB/T 26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB 50150电气装置安装工程电气设备交接试验标准DL/T 572电力变压器运行规程DL/T 593高压开关设备和控制设备标准的共用技术要求DL/T 596电力设备预防性试验规程DL 5027电力设备典型消防规程JB/T 3837变压器类产品型号编制方法JB/T 10088 6kV～500kV电力变压器声级JB/T 10428变压器用多功能保护装置Q/GDW 1771 10kV非晶合金铁芯配电变压器技术条件Q/GDW 1772 10kV非晶合金铁芯配电变压器试验导则2结构及其他要求2.110kV变压器技术参数变压器空载损耗及负载损耗不得有正偏差。

K41干式电力变压器技术参数和要求发布前言本标准是从本公司当前发展的需要出发，根据GB/T 10228—2008《干式电力变压器技术参数和要求》编制。

本标准符合GB/T 1.1-2009编写要求。

请注意本文件的某些内容可能涉及专利。

本文件的发布机构不承担识别这些专利的责任。

本标准由技术标准化委员会提出、批准。

本标准由技术中心起草并解释。

本标准主要起草人：三相干式电力变压器技术参数和要求范围1 范围本标准规定了三相干式电力变压器的术语和定义、性能参数、技术要求、测试项目及方法、标志、包装、运输和贮存(以下简称变压器)。

本标准适用于10型和11型电压等级为6kV、10kV、20kV及35kV，额定频率为50Hz，额定容量为30 kV A ~20000kV A，线圈绝缘材料耐热等级为B级、F级和H级的户内使用的无励磁调压或有载调压三相干式电力变压器。

注：其他额定容量的产品可参考使用本标准。

本标准不适用于充气式变压器（当所充气体不是空气时）。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，公注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 191-2008 包装储运图示标志GB 1094.1-1996 电力变压器第1部分：总则GB 1094.11-2007 电力变压器第11部分：干式电力变压器GB/T 2900.15-1997 电工术语变压器、互感器、调压器和电抗器GB/T 5273-1985 变压器、高压电器和套管的接线端子GB/T 5465.2-2008 电气设备用图形符号第2部分：图形符号GB/T 10228-2008 干式电力变压器技术参数和要求GB/T 17211-1998 干式电力变压器负载导则JB/T 501-2006 电力变压器试验导则JB/T 10088-2004 6kV～500kV级电力变压器声级3 术语和定义GB1094.1-1996、GB1094.11-2007和GB/T2900.15-1997中确立的术语和定义适用于本标准。

威海热电厂脱硫续建工程10kV干式变压器技术规范书威海热电厂脱硫续建工程干式变压器技术规范书目录1．范围 (1)2．技术标准 (2)3．技术规范和性能参数 (2)4.安装 (9)5.试验 (9)6.调试 (10)7.供货 (10)8.报价中注意事项 (11)9.图纸及资料交付 (11)10.投标时应提供的主要技术数据 (12)21．范围1.1总则1.l.1本规范书适用于威海热电厂脱硫续建工程项目内干式变压器的设计、结构、性能、安装和试验等方面的技术要求。

1.1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合国家或国际标准和本规范书的优质产品。

若供方所使用的标准与本规范书所使用的标准不一致时，按较高标准执行。

1.1.3如供方没有以书面形式对本规范书的条文提出异议，那么需方就可以认为供方提供的产品完全满足本规范书的要求。

1.1.4本规范书为订货合同的附件，与合同正文具有同等法律效力。

1.1.5本规范书未尽事宜，双方协商解决。

1.2供方的工作范围1.2.1 供方至少必须按下列项目提供干式变压器、附属设备和服务。

（1）设计（2）制造（3）装配（4）工厂清洗和涂层（5）材料试验（6）设计试验（7）生产试验（8）包装（9）检验（10）运输及现场交货（11）现场服务2．技术标准2.1变压器引用下列标准《高压输变电设备的绝缘配合和高压试验技术》GB311．1-6-83 《干式电力变压器》GB6450-86《三相树脂绝缘干式电力变压器技术条件》ZBK41003-88《外壳防护等级》GB4208《电力变压器》GB1094．1-5-852.2.如果法规和标准的要求低于供方的标准时，供方可以提出书面意见提请需方许可，同时，供方应提供技术先进和更可靠的设计或材料。

2.3.若指定的标准、法规或本规范书之间发生任何明显差异时，供方必须以书面的形式向需方提出这些差异的解决办法。

10kV干式变压器技术规范书目录1. 总则2. 工作范围2.1供货范围2.2服务范围2.3技术文件3. 技术要求3.1应遵循的主要现行标准3.2环境条件3.3工程条件3.4技术要求4. 其它技术性能要求5. 质量保证和试验5.1质量保证5.2试验6. 包装、运输和储存7. 投标人应填写的变压器规格表8. 投标人应填写的主要部件来源、规格一览表9. 备品备件及专用工具附件一投标差异表（格式）1. 总则1.1 本设备技术规范书适用于10kV单台容量 kVA国内采购降压变压器, 它提出了变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范书提出的是最低限度的技术要求。

凡本技术规范书中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，投标人应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求（如压力容器、高电压设备等）。

1.3 如果投标人没有以书面形式对本技术规范书的条文提出异议, 则招标人认为投标人提供的设备完全符合本技术规范书的要求。

如有异议, 不管是多么微小, 都应在报价书中以“投标差异表”为标题的专门章节中加以详细描述。

1.4 本技术规范书所建议使用的标准如与投标人所执行的标准不一致，投标人应按较高标准的条文执行或按双方商定的标准执行。

1.5 本技术规范书未尽事宜, 由招标、投标双方协商确定。

2. 工作范围2.1 供货范围每台变压器的供货范围包括:a. 变压器本体(包括底架、附件、基础螺栓)b. 有载调压开关及其控制箱，冷却器控制箱c. 本体及连接到端子箱和控制箱之间的耐油、阻燃、屏蔽铠装电缆d. 本体端子箱e．温控系统f. 备品备件及专用工具等2.2 服务界限2.2.1变压器从生产厂家至招标人指定地点的运输、交货由投标人完成，变电站内基础面上的装卸及就位由投标人协助配合完成。

2.2.2现场安装和试验在投标人的技术指导和监督下由招标人完成, 投标人协助招标人按标准检查安装质量, 处理调试投运过程中出现的问题, 投标人应选派有经验的技术人员, 对安装和运行人员免费培训。

IOkV干式配电变压器技术规范书（通用部分）目录 (II)1总则 (1)2工作范围 (2)2.1范围和界限 (2)2.2服务范围 (2)3应遵循的主要标准 (3)4使用条件 (4)4.1环境条件 (4)4.1.1周围环境温度 (4)4.1.2海拔高度 (4)4.1.3环境相对湿度（在25℃时） (4)4.1.4地震烈度 (5)4.1.5安装地点 (5)4.1.6污秽等级 (5)4.2特殊环境条件的规定 (5)4.3系统条件要求 (5)5技术要求 (5)5.1技术参数 (5)5.2设计和结构要求 (6)5.2.1一般要求 (6)5.2.2干式配电变压器技术要求 (7)5.3焊接质量要求 (11)6试验要求 (11)6.1试验项目 (11)6.2试验方法及要求 (12)6.2.1关键材料检测 (12)6.2.2绝缘电阻测量 (12)6.2.3绕组直流电阻测量 (13)6.2.4电压比测量和联结组标号检定 (13)6.2.5空载损耗和空载电流测量 (13)6.2.6短路阻抗及负载损耗测量 (13)6.2.7外施交流耐压试验 (13)6.2.8感应耐压试验 (13)6.2.9局部放电试验 (14)6.2.10雷电冲击电压试验 (14)6.2.11温升试验 (14)6.2.12声级测量 (14)6.2.13空载电流谐波测量 (15)6.2.14承受短路能力试验 (15)7产品对环境的影响 (15)8技术文件要求 (15)9起吊、包装、运输、安装及质量保证 (16)9.1起吊 (16)9.2包装 (16)9.3运输 (16)9.4安装指导 (17)9.5质量保证 (17)10一次、二次及土建接口要求 (18)10.1电气一次接口 (18)10.2电气二次接口 (19)10.3土建接口 (19)11 1.eC数据文件 (20)附录A铭牌示意图 (21)1总则1.1本技术规范书适用于中国南方电网有限责任公司管理范围内采购的IOkV干式铜绕组配电变压器，不含非晶合金铁心干式变压器，它提出了该设备技术参数、结构、性能、试验、起吊、包装和运输等方面的技术要求。

WkV三相干式变压器通用技术标准1范围本技术标准规定了IOkV变压器招标的总那么、技术参数和性能要求、试验、包装、运输、交货及工厂检验的一般要求.本技术标准适用于IOkV变压器招标.2标准性引用文件以下文件对于本文件的应用是必不可少的.但凡注日期的引用文件,仅注日期的版本适用于本文件.但凡不注日期的引用文件,其最新版本适用于本文件.GB311.1绝缘配合第1局部：定义、原那么和规那么GB1094.1电力变压器第1局部：总那么GB1094.2电力变压器第2局部：温升GB1094.3电力变压器第3局部：绝缘水平、绝缘试验和外绝缘空气间隙GB/T1094.4电力变压器第4局部：电力变压器和电抗器的雷电冲击和操作冲击试验导那么GB1094.5电力变压器第5局部：承受短路的水平GB/T1094.10电力变压器第10局部：声级测定GB/T1094.11电力变压器第11局部：干式电力变压器GB/T17211干式电力变压器负载导那么GB/T2900.15电工术语变压器、互感器、调压器和电抗器GB/T4109交流电压高于IOoOV的绝缘套管GB/T5273变压器、高压电器和套管的接线端子GB/T7252变压器油中溶解气体分析和判断导那么GB/T7354局部放电测量GB/T8287.1标称电压高于1000V系统用户内和户外支柱绝缘子第1局部：瓷或玻璃绝缘子的试验GB/T8287.2标称电压高于100oV系统用户内和户外支柱绝缘子第2局部：尺寸与特性GB/T10228干式电力变压器技术参数和要求GB/T13499电力变压器应用导那么GB/T16927.1高电压试验技术第1局部：一般定义及试验要求GB/T16927.2高电压试验技术第2局部：测量系统GB/T17468电力变压器选用导那么GB/T26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定第1局部：定义、信息和一般原那么GB/T26218.2污秽条件下使用的高压绝缘子的选择和尺寸确定第2局部：交流系统用瓷和玻璃绝缘子DL/T572电力变压器运行规程DL/T596电力设备预防性试验规程JB/T3837变压器类产品型号编制方法JB/T100886kV^500kV电力变压器声级JB/T10428变压器用多功能保护装置3术语和定义以下术语和定义适用于本文件.3.1招标人依照？中华人民共和国招标投标法?的规定,提出招标工程,进行招标的法人或其他组织.3.2投标人响应招标、参加投标竞争的法人或者其他组织.3.3卖方（供方）提供本局部货物和技术效劳的法人或其他组织,包括其法定的承继者.3.4买方（需方）购置本局部货物和技术效劳的法人或其他组织,包括其法定的承继者和经许可的受让人.4总那么4.1一般规定4.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务局部.4.1.2投标人须仔细阅读包括本标准（通用局部和专用局部）在内的招标文件阐述的全部条款.投标人提供的IOkV变压器应符合招标文件所规定的要求.4.1.3本技术标准提出了对IOkV变压器的技术参数、性能、结构、试验等方面的技术要求.4.1.4本技术标准提出的是通用的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和标准的条文,投标人应提供满足标准性引用文件中引用标准的最新版本和本部分要求的全新产品.如果所引用的标准之间不一致或本局部所使用的标准与投标人所执行的标准不一致,那么按要求较高的标准执行.4.1.5如果投标人没有以书面形式对本局部的条文提出差异,那么意味着投标人提供的设备完全符合本局部的要求.4.1.6本技术标准将作为订货合同的附件,与合同具有同等的法律效力.本局部未尽事宜，由合同签约双方在合同谈判时协商确定.4.1.7本技术标准涉及有关商务方面的内容,如与招标文件的商务局部有矛盾，那么以商务局部为准.4.1.8本技术标准通用局部各条款如与专用局部有冲突,那么以专用局部为准.4.2适用范围4. 2.1本技术标准的适用范围仅限于本工程的投标产品，内容包括设计、结构、性能、安装、试验、调试及现场效劳和技术效劳.4.3投标人应提交的技术参数和信息4.3.1技术参数响应表、技术偏差表.4.3.2投标产品的特性参数和特点.4. 3.3与其他设备配合所需的相关技术文件和信息.4.4安装、调试、性能试验、试运行和验收4.4.1合同设备的安装、调试将由买方根据卖方提供的技术文件和说明书的规定在卖方技术人员指导下进行.4.4.2合同设备的性能试验、试运行和验收根据本标准规定的标准、规程标准进行.4.4.3完成合同设备安装后，买方和卖方应检查和确认安装工作.4.4.4设备安装、调试和性能试验合格前方可投入试运行.4.4.5如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术局部要求,买卖双方共同分析原因,分清责任,如属制造方面的原因,或涉及索赔局部，按商务局部有关条款执行.4.5满足的标准装置应满足GB311.1、GB1094.1、GB1094.2、GB1094.3、GB/T1094.4、GB1094.5、GB/T1094.7、GB/T1094.10、GB/T1094.IKGB∕T17211>GB2536、GB/T2900.15、GB/T4109、GB/T5273、GB/T5582、GB/T6451、GB/T7252、GB/T7354、GB/T7595、GB/T8287.1、GB/T8287.2、GB/T10228、GB/T11022、GB11604、GB/T13499>GB/T16927.1、GB/T16927.2、GB/T17468、GB20052、GB/T22072、GB/T25446、GB/T26218.1、GB/T26218.2、GB50150、DL/T572、DL/T593、DL/T596、DL/T984、DL5027、JB/T3837、JB/T10088、JB/T10317、JB/T10428、JB/T10544、Q/GDW1771.Q/GDW1772.IEC296、IEC156中所列标准的最新版本的要求,但不限于上述所列标准.5结构及其他要求5.1IOkV变压器技术参数变压器空载损耗及负载损耗符合国家标准.5.2IokV变压器主要技术要求5. 2.1 IOkV干式变压器a）在短路下的耐受水平.具有良好的电气及机械性能,具备抗突发短路水平强和耐雷电冲击力高等特点，并符合GB1094.5的试验规定.b）变压器的寿命.变压器在规定的工作条件和负荷条件下运行，并根据卖方的说明书进行维护,变压器的预期寿命应不小于20年.c）线圈的绕制,采用玻璃纤维与环氧树脂复合材料作绝缘,薄绝缘结构,真空状态浸渍式浇注,按特定的温度曲线固化成型,绕组内外外表用预浸树脂玻璃丝网覆盖加强.环氧树脂浇注的上下压绕组应一次成型,不得修补.d）变压器分接引线需包封绝缘.e）变压器运行过程中，温度限制装置巡回显示各相绕组的温度值,高温报警,超温跳闸，声光警示.假设有风机,那么需有启、停,风机过载保护,并带有仪表故障自检、传感器故障报警等功能.温控线根据现场要求配置,这些装置应符合各自的技术标准.f）要求大局部材料由不可燃烧的材料构成.800℃高温长期燃烧下只产生少量烟雾.g）铁芯结构及材质.D铁芯为硅钢片（包括卷铁式及叠铁式）.铁芯为优质冷轧、高导磁、晶粒取向硅钢片（铁芯规格不低于30ZH130）；采用优质环氧树脂.变压器铁芯采用45°全斜接缝,心柱外表应喷涂绝缘漆,心柱采用绝缘带绑扎及拉板结构.5.3通用要求5. 3.1全部设备应能持久耐用，即使在技术标准中没有明确地提出，也应满足在实际运行工况下作为一个完整产品一般应能满足的全部要求.6. 3.2耐地震要求：a）设备及设备支座应按承受地震荷载时能保持结构完整来设计.b）支座设计不考虑水平剪切力产生的摩擦力.c）在地震荷载及其他荷载综合作用下的材料最大应力应满足本技术标准中设计标准和标准的设计要求的正常允许应力.7. 3.3所有的设备应便于拆卸、检查和安装.所有的设备都应有相位、吊装部位、中央线、连接部位、接地部位等标记，以便简化现场的安装工作.8. 3.4变压器应设计成低噪声,使其分别满足技术性能要求.9. 3.5要求检查或更换的设备部件,应用螺栓与螺母固定,所有的螺栓和螺母应采取热镀锌举措.10.3.6设备应能平安地承受技术标准所规定的最大风速及端子拉力.11.3.7用于设备上的套管、绝缘子应有足够的机械及电气强度.12..8焊接：a）焊接应不得发生虚焊、裂缝及其他任何缺陷.b）由焊接相连的钢板应精确地按尺寸要求切割，并靠压力连续地将焊件的棱边滚轧成适宜的曲率半径.切割钢板和其他材料在进行焊接时不应产生任何弯曲.进行焊接的棱边的尺寸和形状应足以允许完全融熔和全部熔焊,而且钢板的棱边应严格地成型，以使之能适应于各种焊接条件.c）卖方应提供认可的焊接工艺及材料、焊条和焊接的非破坏性试验.d）导体连接采用磷铜焊,不应锡焊.5. 3.9设备接线端子：a）设备应配备接线端子,其尺寸应满足回路的额定电流及连接要求.b）接线端子的接触面应镀锡.c）设备的接地端子应为螺栓式,适合于连接.接地连接线应为铜质，其截面应与可能流过的短路电流相适应.6. 3.10油漆和防锈:a）所有外露的金属部件,除了非磁性金属外,均应热镀锌.镀锌金属件的外表应光滑、均匀,最小镀锌层厚度为90m.镀锌前,需将所有焊渣去除干净.b）按本局部提供的任何设备,在发运前,除有色金属、热镀锌钢件、抛光或机械加工的外表以外,所有的金属外露局部均应作最小外表的喷砂清洗,喷砂去除后应喷涂一层底漆.c）所使用的底漆和面漆的材料与型号,应符合制造厂的标准.面漆应与底漆协调,对各种环境条件有良好的耐用性.d）所有的外外表的面漆颜色应依照买方的要求.e）在户外的端子板、螺栓、螺母和垫圈应采取防腐蚀举措，尤其应预防不同金属之间的腐蚀,而且应预防水分进到螺纹中.f）热镀锌.全部热镀锌应根据ASTMAl23>A134和A153的要求进行.大面积的镀锌损伤将拒收.g）设备清洁.在制造过程中需保持设备内部清洁.5. 3.11铭牌：a）变压器的铭牌应清楚,其内容应符合GB1094.1的规定.b）铭牌应为不锈钢材质，设备零件及其附件上的指示牌、警告牌应标识清楚.6. 3.12运输和存放：a）应预防在运输过程中受损,应可存放两年（如未另外说明存放期）.b）如因卖方举措不当,导致运输过程中设备受损,卖方应负责修复或替换，费用自负.c）变压器运输包装应满足运输的要求.7. 3.12.2接地b）干式变压器的接地装置应有防锈层及明显的接线标志.8. 3.12.3干式变压器温度保护装置干式变压器温度保护用于跳闸和报警,变压器应有高温报警和超温跳闸功能,见表9. 3.12.4干式变压器冷却装置.a）变压器的冷却装置应按负载和温升情况，自动投切.b）变压器过负荷及温度异常由变压器温控装置启动风机.6试验10.1出厂试验a）绕组直流电阻互差:线间小于2%相间小于4%（在引出线套管端部测量）.b）电压比误差：主分接小于0.5%,其他分接小于0.5%.C）绝缘电阻:用2500V绝缘电阻表，高压绕组不小于10000MQ,其他绕组不小于5000MQ.d）局部放电测试.e）工频耐压试验.f）感应耐压试验∙g）空载电流及空载损耗测试.h）短路阻抗及负载损耗测试.7技术效劳7.1技术效劳7. 1.1概述卖方应根据买方要求,指定售后效劳人员，对安装进行相关业务指导.卖方应该根据工地施工的实际工作进展,及时提供技术效劳.11.1.2任务和责任a）卖方指定的售后效劳人员，应在合同范围内全面与买方代表充分合作与协商，以解决合同有关的技术和工作问题.双方的代表,未经双方授权,无权变更和修改合同.b）卖方售后效劳人员代表卖方,完成合同规定有关设备的技术效劳.c）卖方售后效劳人员有义务协助买方在现场对运行和维护的人员进行必要的培训.d）卖方售后效劳人员的技术指导应是正确的，如因错误指导而引起设备和材料的损坏，卖方应负责修复、更换和/或补充,其费用由卖方承当,该费用中还包括进行修复期间所发生的效劳费.买方的有关技术人员应尊重卖方售后效劳人员的技术指导.11.1.3在本合同有效期内，买卖双方应及时答复对方提出的技术文件范围内有关设计和技术的问题，由任一方提出的所有有关合同设备设计的修正或修改都应由对方参与讨论并同意.8IOkV三相干式变压器专用技术标准8.1本技术标准中带有“★〃号的技术要求为关键性指标,必须满足,不满足的将否决其投标.12.2标准技术参数技术参数特性表是招标单位对采购设备的根底技术参数要求,在招投标过程中,投标人应该依据招标文件,对技术参数特性表中标准参数值进行响应.IOkV三相干式变压器技术参数特性见表1.8.5使用环境条件表IOkV三相干式变压器使用环境条件见表3.特殊环境要求根据工程情况进行编制.表3使用环境条件表注2：污秽等级为W级的需提供该地区的污秽等级图.。

热力有限公司园区热电联产项目10kV干式变压器技术协议需方：热力有限公司供方：电气集团股份有限公司签订日期：2013年11月21日目录1．范围 (1)2．技术标准 (1)3．技术规范和性能参数 (2)4.安装 (7)5.试验 (7)6.调试 (8)7.供货 (8)8.注意事项 (8)9.图纸及资料交付 (9)10.提供的主要技术数据 (9)21．范围1.1总则1.l.1本技术协议适用于热力有限公司园区热电联产项目内的低压干式变压器的设计、结构、性能、安装和试验等方面的技术要求。

1.1.2本技术协议提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合国家或国际标准和本技术协议的优质产品。

若供方所使用的标准与本技术协议所使用的标准不一致时，按较高标准执行。

1.1.3如供方没有以书面形式对本技术协议的条文提出异议，那么需方就可以认为供方提供的产品完全满足本技术协议的要求。

1.1.4本技术协议为订货合同的附件，与合同正文具有同等法律效力。

1.1.5本技术协议未尽事宜，双方协商解决。

1.2供方的工作范围1.2.1 供方至少必须按下列项目提供干式变压器、附属设备和服务。

（1）设计（2）制造（3）装配（4）工厂清洗和涂层（5）材料试验（6）设计试验（7）生产试验（8）包装（9）检验（10）运输及现场交货（11）现场服务2．技术标准2.1变压器引用下列标准GB6450—86 《干式电力变压器》GB1094.1—5—85 《承受短路的能力》GB311.1-2012 《高压输变电设备的绝缘配合》GB1094—1996 《电力变压器》GB7328－87 《变压器和电抗器的声级测定》GB/T10228－2008 《干式电力变压器技术参数和要求》GB/T17211－1998 《干式变压器负载导则》JB/T8637－1997 《无励磁分接开关》JB/T8450－2005 《变压器用绕组温度计》GB/T 17468－1998 《电力变压器选用导则》ZBK41003-1988 《三相树脂绝缘干式电力变压器技术条件》GB4208 -2008 《外壳防护等级》2.2.如果法规和标准的要求低于供方的标准时，供方可以提出书面意见提请需方许可，同时，供方应提供技术先进和更可靠的设计或材料。

10KV变压器技术规范书（干式）邯钢钢后改造公辅配电工程10KV变压器招标文件技术规范书工程概述：本工程范围包括邯郸钢铁集团邯钢球团35KV变电工程中所需电力变压器的供货及维护内容。

一、总则：1.本规范适用于三相干式变压器设备，提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

2.采购人在本规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标人应提供一套满足本规范和所列标准要求的高质量产品及其相应服务。

对国家有关安全、环保等强制性标准必须满足其要求。

3.如未对本规范提出偏差，将认为投标人提供的设备符合规范书和标准的要求。

4.投标人须执行本规范所列标准。

有矛盾时，按较高标准执行。

二、区域气象条件室外计算温度（冬季采暖）： -7℃室外计算温度（夏季通风）：32℃一日最大降雨量： 518.5mm一小时最大降雨量： 107.5 mm平均年总降水量： 569.3 mm最冷月份（1月）平均湿度： 59%最热月份（7月）平均湿度： 76%夏季（6～8月）相对湿度: 71%冬季（12～2月）相对湿度： 60%年平均温度：13.5℃年最高气温：42.5℃年最低气温： -19.0℃夏季平均温度：26.9℃冬季平均温度： -2.0℃三、应遵循的主要现行标准除本标书涉及到的技术规定外，所有设备还应符合下列标准。

本节的有关标准包括但不限于以下的IEC和GB标准，若IEC和GB标准有不同之处，则符合其中标准较高的一个。

（1）GB1094.1～5-1999，GB1094，3-5《电力变压器》（2）GB/T6451-1999《三相油浸电力变压器技术参数和要求》（3）GB/T311.1-3.11-97《高压输变电设备的绝缘配合高压试验技术》（4）GB10237-88《电力变压器绝缘水平和绝缘试验，外绝缘的空气间隙》（5）GB7595-87《运行中变压器油质量标准》（6）GB7328-87《变压器的声级测量》（7）GB7354-87《局部放电量测量》（8）GB/T15164-94《油浸式电力变压器负载导则》（9）DL/T586-95《电力设备用户监造技术导则》（10）IEC76-2-76《温升》（11）IEC76-3-80《绝缘水平和介质试验》（12）IEC76-5-76《承受短路能力》（13）IEC511-76《变压器和电抗器声波测量》（14）IEC354-72《油浸变压器负荷导则》（15）IEC606-78《电力变压器使用导则》（16）IEC615-78《电力变压器接线端和分接标志》（17）GB/T311.1-3.11-97《高压输变电设备的绝缘配合高压试验技术》（18）GB2536-1990《变压器油》（19）JB/T56011-92《油浸式电力变压器产品质量分等》（20）JB/T8636-1997 《电力变流变压器》（21）ZBK41005-89《6-220kV变压器声级》（22）行标JB/T56011-92《油浸式电力变压器产品产量分级》乙方采用上述或其它标准时，该标准应符合中华人民共和国国家标准（GB）或国际标准（IEC）,同时应选用最新标准。

10kV干式配电变压器技术协议规范书1、干式变压器1)产品运行环境条件a)环境温度：-25～40℃b)相对温度：日平均值不大于95%；月平均值不大于90%（25℃）c)海拔高度：≤1000m；d)地震强度：8级e)安装地点：室内2)执行标准GB1094.11-2007 干式电力变压器GB1094.1-1996 电力变压器IEC726 干式变压器GB/T10228-2008 干式变压器技术参数和要求JB/T 10088-2004 6-500 KV级电力变压器声级3)性能和特征a)变压器在GB1094、GB 10228规定的使用条件下，能正常地满负荷连续运行并达到规定的负载及特殊要求。

b)变压器在额定输出功率，施加电压在正常电压的±5%范围内波动时，变压器的温升限值如下：部件温升限值（i）绕组温升，绝缘的耐热等级为F级（ii）铁心使相邻绝缘材料不损伤的温升c)变压器能在GB1094规定的条件下，2秒钟内承受外部短路的动稳定效应和热稳定效应而不损伤。

4) 变压器铁心铁心采用高导磁的优质晶粒定向排列的冷轧硅钢片叠制，45度全斜步进接缝，采用特殊的方管拉板结构，芯柱采用绝缘带绑扎，有效地降低了空载损耗、空载电流及噪音；且其磁通密度保持在饱和状态以下，保证变压器额定运行时的最佳性能特性。

铁心的自动剪切、精良的装配和紧固确保变压器最小的空载损失、机械振动和噪声。

5绕组和绝缘绕组的设计和装配采用高质量的导电体和绝缘材料以提供最佳运行特性，按GB1094进行试验。

所有连接点的绝缘和机械支持能承受在运行时由于短路电流或其它瞬态条件产生的机械应力及在运输途中产生的机械应力，高低压绕组按GB1094进行短路试验时不应发生机械移动。

6) 冷却系统环氧树脂浇注绝缘变压器冷却方式的设计适应于在指定环境条件下运行。

变压器配有一套带轴流风扇的通风冷却系统，冷却系统的风扇电源电压为交流220V。

7)终端装置高压终端装置便于电缆的连接，低压绕组终端装置便于母排系统的连接。

附件一10kV变压器通用技术规范.1. 适用范围：本技术协议适用于型号为S11-M-1600/10/0.4及SBH15-M-630/10/0.4的产品2. 10kV变压器技术参数10kV变压器检验依据、技术参数及试验要求，详见产品型式试验技术要求。

变压器空载损耗及负载损耗不得有正偏差。

3. 10kV变压器主要技术要求1）在短路下的耐受能力。

变压器在任何分接头时都应能承受最大短路热稳定电流3s，各部位无损坏和明显变形，短路后绕组的平均温度最高不超过250℃。

2）过载能力。

厂家应提供过载能力的数据，任何附属设备的过载能力不应小于变压器的过载能力。

在起始负荷80％、环境温度40℃的条件下，过负荷50％允许运行30min。

变压器最热点温度不超过140℃，变压器油顶层油温不超过95℃。

卖方应在变压器出厂资料中提供过载能力数据及允许过负荷运行时间。

3）波纹油箱的强度和密封性。

a）波纹油箱膨胀系数应不小于1.3倍，并应在规定的工作条件、负荷条件下运行不应有渗漏油现象。

b）油箱放油阀应采用双密封结构。

4）变压器的寿命。

变压器在规定的工作条件和负荷条件下运行，并按照卖方的说明书进行维护，变压器的寿命应不小于30年。

5）变压器安全保护装置应满足GB/T 6451—2008中4.2.2的要求。

6）油温测量装置应满足GB/T 6451—2008的要求。

7）变压器及其附件的技术条件应满足GB/T 6451—2008的要求：a）油箱顶部不应存在积水情况。

b）10kV全密封变压器采用真空注油，变压器密封试验应满足GB/T 6451—2008中4.3.4的要求。

变压器油箱机械强度试验应满足GB/T 6451—2008中4.3.5的要求。

8）套管。

10kV采用纯瓷套管，套管应用棕色瓷套，爬距不小于372mm，应具有良好的抗污秽能力和运行性能。

9）变压器铁心和较大金属构件均应通过油箱可靠接地。

10）变压器油。

变压器油应完全符合GB 2536—1990和GB/T 7595—2008所规定的全部要求。
