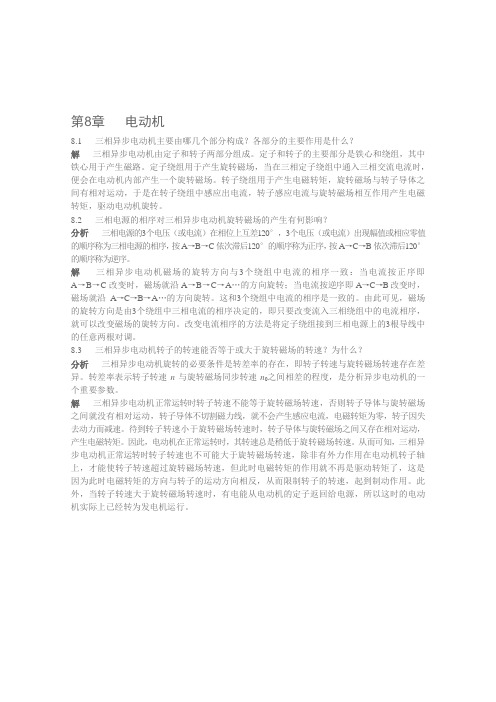

第8章电动机8.1 三相异步电动机主要由哪几个部分构成？各部分的主要作用是什么？解三相异步电动机由定子和转子两部分组成。
定子和转子的主要部分是铁心和绕组，其中铁心用于产生磁路。
定子绕组用于产生旋转磁场，当在三相定子绕组中通入三相交流电流时，便会在电动机内部产生一个旋转磁场。
转子绕组用于产生电磁转矩，旋转磁场与转子导体之间有相对运动，于是在转子绕组中感应出电流，转子感应电流与旋转磁场相互作用产生电磁转矩，驱动电动机旋转。
8.2 三相电源的相序对三相异步电动机旋转磁场的产生有何影响？分析三相电源的3个电压（或电流）在相位上互差120°，3个电压（或电流）出现幅值或相应零值的顺序称为三相电源的相序，按A→B→C依次滞后120°的顺序称为正序，按A→C→B依次滞后120°的顺序称为逆序。
解三相异步电动机磁场的旋转方向与3个绕组中电流的相序一致：当电流按正序即A→B→C改变时，磁场就沿A→B→C→A…的方向旋转；当电流按逆序即A→C→B改变时，磁场就沿A→C→B→A…的方向旋转。
这和3个绕组中电流的相序是一致的。
由此可见，磁场的旋转方向是由3个绕组中三相电流的相序决定的，即只要改变流入三相绕组中的电流相序，就可以改变磁场的旋转方向。
改变电流相序的方法是将定子绕组接到三相电源上的3根导线中的任意两根对调。
8.3 三相异步电动机转子的转速能否等于或大于旋转磁场的转速？为什么？分析三相异步电动机旋转的必要条件是转差率的存在，即转子转速与旋转磁场转速存在差异。
转差率表示转子转速n与旋转磁场同步转速n0之间相差的程度，是分析异步电动机的一个重要参数。
解三相异步电动机正常运转时转子转速不能等于旋转磁场转速，否则转子导体与旋转磁场之间就没有相对运动，转子导体不切割磁力线，就不会产生感应电流，电磁转矩为零，转子因失去动力而减速。
待到转子转速小于旋转磁场转速时，转子导体与旋转磁场之间又存在相对运动，产生电磁转矩。
第八章习题参考答案作业可选：8.1、8.2、8.3、8.4、8.5、8.7、8.118.1试采用按钮、刀开关、接触器等低压电器，画出笼型电动机点动、连续运行的混合控制线路。
解答：SB1为停止按钮；SB2连续运行按钮；SB3为点动按钮。
8.2什么是失压、欠压保护?利用哪些电器电路可以实现失压、欠压保护?解答：欠压是指电路电压没有达到额定值，失压是电路中没有了电压。
接触器就是最常用的失压、欠压保护电器，现在针对电气还有一种新产品自复式过欠压保护器，是个独立的电气元件。
有的断路器可以增加过欠压附件，但是不是所有的断路器厂家都有此附件。
8.3自动空气断路器有什么功能和特点？解答：空气断路器也叫自动开关或空气开关，可实现短路、过载和失压保护。
是常用的多性能低压保护电器。
自动空气断路器的结构形式很多。
见一般原理图（图8.1.3）。
正常情况下过流脱扣器的衔铁是释放着的，严重过载或短路时，线圈因流过大电流而产生较大的电磁吸力，把衔铁往下吸而顶开锁钩，使主触点断开，起过流保护作用。
欠压脱扣器在正常情况下吸住衔铁，主触点闭合，电压严重下降或断电时释放衔铁而使主触点断开，实现欠压保护。
电源电压正常时，必须重新合闸才能工作。
8.4题8.4图所示控制电路，问线路能否实现正常的起动和停止?若不能，请改正之。
题8.4图解答：能实现正常起动和停止控制的是：（d）图，KM1的起动按钮是SB2，停止按钮是SB1；KM2的起动按钮是SB3，停止按钮是SB2。
8.5试设计可从两处操作的对一台电动机实现连续运转和点动工作的电路。
解答：SB1、SB2为停止按钮，SB3、SB4为连续运行按钮，SB5为点动按钮。
8.6在题图8.6电动机可逆运转控制电路中，已采用了按钮的机械互锁，为什么还要采用电气互锁?当出现两种互锁触点接错，电路将出现什么现象。
题8.6图8.7时间继电器的四个延时触点符号各代表什么意思？解答：通电延时常开触点；通电延时常闭触点；断电延时常开触点；断电延时常闭触点。
第8章 习题解答1.答：整流二极管反向电阻不够大，将有较大的反向电流，使整流输出电压减小。
2. 解： 半波整流电路的变压器二次侧电压为10V ，负裁电阻R L ＝500Ω 半波整流电路流过二极管的电流平均值。
mA R U I L O 95001045.045.02=⨯== 3. 解： 单相桥式整流电路变压器二次侧电压为20V ，每个二极管承受的最高反向电压为U RM =√2U 2=28.3V4. 解：如图8-19所示电路中，已知R L =80Ω，直流电压表○V 的读数为110V ， 则（1）直流电流表的○A 读数图8-19 题4图I =U R L =11080=1.375A (2)最大电流I m =U m R L =π11080=4.32A (3) 交流电压表○V1的读数U 2=U 0.45=1100.45=244V变压器二次侧电流的有效值I 2=1.57I O =1.57×1.375=2.16A5. 解：在图8-20所示的单相半被整流电路中，已知变压器二次侧电压的有效值U ＝30V 。
负载电阻R L ＝l00Ω。
则i o+o图8-20 题5图（1）U O=0.45U=0.45×30=13.5VI O=U OR L=13.5100=135mA(2)U=30(1+0.1)=33VU RM=√2U=√2×33=46.7 6. 解：若采用桥式整流电路，计算上题。
（1）U O=0.9U=0.9×30=27VI O=U OR L=27100=270mA(2)U=30(1+0.1)=33VU RM=√2U=√2×33=46.77.答：单相桥式整流电路中的—只二极管的正负极接反，将使二极管和变压器烧坏。
8.答：单相桥式整流电路中，一只整流管坏，如果相当于开路的情况，整流电路成为半波整流电路，输出直流电压减半，纹波幅度加大。
单相桥式整流电路中，一只整流管坏，如果相当于短路的情况，将使二极管和变压器烧坏。
电工技术基础与技能第八章 正弦交流电路 练习题班别：高二（ ） 姓名： 学号： 成绩：一、是非题1、电阻元件上电压、电流的初相一定都是零，所以它们是同相的。
（ ）2、正弦交流电路，电容元件上电压最大时，电流也最大。
（ ）3、在同一交流电压作用下，电感L 越大，电感中的电流就越小。
（）4、端电压超前电流的交流电路一定是电感性电路。
（ ）5、有人将一个额定电压为220V 、额定电流为6A 的交流电磁铁线圈误接在220V 的直流电源上，此时电磁铁仍将能正常工作。
（ ）6、某同学做荧光灯电路实验时，测得灯管两端电压为110V ，镇流器两端电压为190V ，两电压之和大于电源电压220V ，说明该同学测量数据错误。
（ ）7、在RLC 串联电路中，U R 、U L 、U C 的数值都有可能大于端电压。
（ ）8、额定电流100A 的发电机，只接了60A 的照明负载，还有40A 的电流就损失了。
（ ）9、在RLC 串联电路中，感抗和容抗数值越大，电路中的电流也就越小。
（ ）10、正弦交流电路中，无功功率就是无用功率。
（ ）二、选择题1、正弦电流通过电阻元件时，下列关系式正确的是（ ）。
A.t R U i R ωsin =B. R U i R =C. R U I R =D. )sin(ϕω+=t RUi R 2、纯电感电路中，已知电流的初相角为-60°，则电压的初相角为( )。
° ° ° °3、加在容抗为100Ω的纯电容两端的电压V t )3sin(100u c πω-=，则通过它的电流应是（ ）。
A. A t )3sin(i c πω+= B. A t )6sin(i c πω+=C. A t )3sin(2i c πω+= D. A t )6sin(2i c πω+= 4、两纯电感串联，X L1=10Ω，X L2=15Ω，下列结论正确的是（ ）。
A. 总电感为25H ；B. 总感抗2221L X L L X X +=C. 总感抗为25ΩD. 总感抗随交流电频率增大而减小5、某电感线圈，接入直流电，测出R=12Ω；接入工频交流电，测出阻抗为20Ω，则线圈的感抗为( )Ω。
