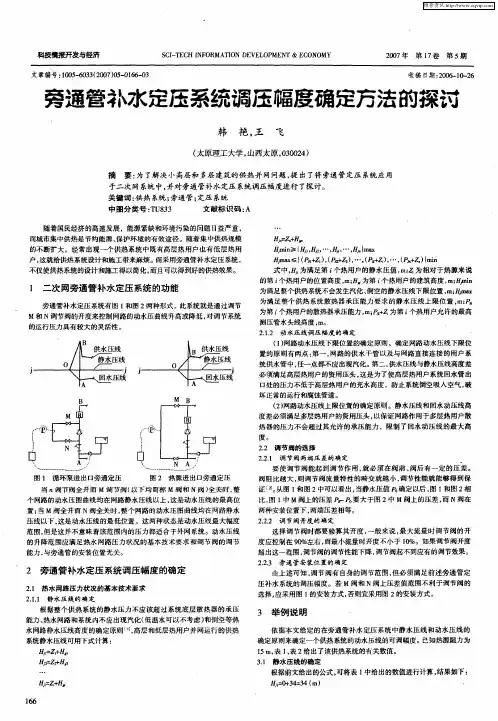

旁通管补水定压系统调压 幅度确定方法 的探讨
韩 艳， 王 飞
（ 太原理工大学 ， 山西太原 ，３ ０４ ００２ ） 摘 要 ： 了解决小 高层和 多层建筑的供 热并网问题 ， 出 了将 旁通 管定压 系统应用 为 提

压差旁通阀的选择计算为保证空调冷冻水系统中冷水机组的流量基本恒定；冷冻水泵运行工况稳定，一般采用的方法是：负荷侧设计为变流量，控制末端设备的水流量，即采用电动二通阀作为末端设备的调节装置以控制流入末端设备的冷冻水流量。

在冷源侧设置压差旁通控制装置以保证冷源部分冷冻水流量保持恒定，但是在实际工程中，由于设计人员往往忽视了调节阀选择计算的重要性，在设计过程中，一般只是简单的在冷水机组与用户侧设置了旁通管，其旁通管管径的确定以及旁通调节阀的选择未经详细计算，这样做在实际运行中冷水机组流量的稳定性往往与设计有较大差距，旁通装置一般无法达到预期的效果，为将来的运行管理带来了不必要的麻烦，本文就压差调节阀的选择计算方法并结合实际工程作一简要分析。

一压差调节装置的工作原理压差调节装置由压差控制器、电动执行机构、调节阀、测压管以及旁通管道等组成，其工作原理是压差控制器通过测压管对空调系统的供回水管的压差进行检测，根据其结果与设定压差值的比较，输出控制信号由电动执行机构通过控制阀杆的行程或转角改变调节阀的开度，从而控制供水管与回水管之间旁通管道的冷冻水流量，最终保证系统的压差恒定在设定的压差值。

当系统运行压差高于设定压差时，压差控制器输出信号，使电动调节阀打开或开度加大，旁通管路水量增加，使系统压差趋于设定值；当系统压差低于设定压差时，电动调节阀开度减小，旁通流量减小，使系统压差维持在设定值。

二选择调节阀应考虑的因素调节阀的口径是选择计算时最重要的因素之一，调节阀选型如果太小，在最大负荷时可能不能提供足够的流量，如果太大又可能经常处于小开度状态，调节阀的开启度过小会导致阀塞的频繁振荡和过渡磨损，并且系统不稳定而且增加了工程造价。

通过计算得到的调节阀应在10％－90％的开启度区间进行调节,同时还应避免使用低于10％。

另外，安装调节阀时还要考虑其阀门能力PV(即调节阀全开时阀门上的压差占管段总压差的比例)，从调节阀压降情况来分析，选择调节阀时必须结合调节阀的前后配管情况，当PV值小于0.3时，线性流量特性的调节阀的流量特性曲线会严重偏离理想流量特性，近似快开特性，不适宜阀门的调节。

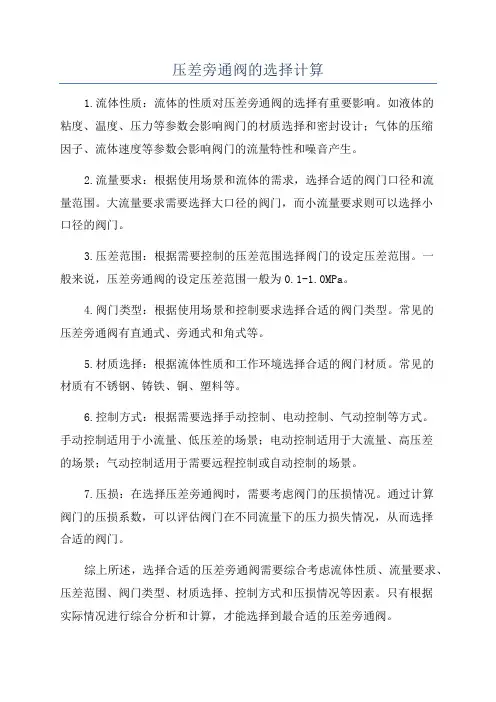

压差旁通阀的选择计算
1.流体性质：流体的性质对压差旁通阀的选择有重要影响。

如液体的
粘度、温度、压力等参数会影响阀门的材质选择和密封设计；气体的压缩
因子、流体速度等参数会影响阀门的流量特性和噪音产生。

2.流量要求：根据使用场景和流体的需求，选择合适的阀门口径和流
量范围。

大流量要求需要选择大口径的阀门，而小流量要求则可以选择小
口径的阀门。

3.压差范围：根据需要控制的压差范围选择阀门的设定压差范围。

一
般来说，压差旁通阀的设定压差范围一般为0.1-1.0MPa。

4.阀门类型：根据使用场景和控制要求选择合适的阀门类型。

常见的
压差旁通阀有直通式、旁通式和角式等。

5.材质选择：根据流体性质和工作环境选择合适的阀门材质。

常见的
材质有不锈钢、铸铁、铜、塑料等。

6.控制方式：根据需要选择手动控制、电动控制、气动控制等方式。

手动控制适用于小流量、低压差的场景；电动控制适用于大流量、高压差
的场景；气动控制适用于需要远程控制或自动控制的场景。

7.压损：在选择压差旁通阀时，需要考虑阀门的压损情况。

通过计算
阀门的压损系数，可以评估阀门在不同流量下的压力损失情况，从而选择
合适的阀门。

综上所述，选择合适的压差旁通阀需要综合考虑流体性质、流量要求、压差范围、阀门类型、材质选择、控制方式和压损情况等因素。

只有根据
实际情况进行综合分析和计算，才能选择到最合适的压差旁通阀。

浙江建筑，第３８卷，第２期，２０２１年４月ＺｈｅｊｉａｎｇＣｏｎｓｔｒｕｃｔｉｏｎ，Ｖｏｌ．３８，Ｎｏ．２，Ａｐｒ．２０２１收稿日期：２０２０－０７－２０作者简介：方徐根（１９７８—），男，安徽潜山人，高级工程师，从事建筑节能工作。

中央空调一、二级泵控制应用研究及实践ＲｅｓｅａｒｃｈａｎｄＰｒａｃｔｉｃｅｏｎｔｈｅＣｏｎｔｒｏｌｏｆＦｉｒｓｔａｎｄＳｅｃｏｎｄＰｕｍｐｓｏｆＣｅｎｔｒａｌＡｉｒＣｏｎｄｉｔｉｏｎｓ方徐根，杨　敏，梁利霞ＦＡＮＧＸｕｇｅｎ，ＹＡＮＧＭｉｎ，ＬＩＡＮＧＬｉｘｉａ（浙江建科节能环保科技有限公司，浙江杭州３１００１２）摘　要：通过对一、二级泵空调系统一、二次环路之间冷冻水流量与负荷变化之间的关系分析，提出了一种一、二级泵变流量的控制方式：压差闭环自动控制方式。

进而探讨了压差变频控制方式的可行性，提出了控制实施方案，并通过对项目的具体应用，验证了此控制方式的有效性。

关键词：一次环路；二次环路；变流量控制；压差闭环自动控制；压差变频控制中图分类号：ＴＵ８３１ 文献标志码：Ｂ 文章编号：１００８－３７０７（２０２１）０２－００５３－０３ 随着社会的不断进步，建筑规模和综合化随之也不断扩大，采用一、二级冷冻水循环泵的中央空调系统越来越广泛被采用。

《民用建筑供暖通风与空气调节设计规范（ＧＢ５０７３６—２０１２）》第８ ５ ４条对二级泵系统的选用条件作出了规定：“系统作用半径较大、设计水流阻力较高的大型工程，宜采用变流量二级泵系统。

当各环路的设计水温一致且设计水流阻力接近时，二级泵宜集中设置；当各环路的设计水流阻力相差较大或各系统水温或温差要求不同时，宜按区域或系统分别设置二级泵。

”［１］传统的一、二级泵控制模式为：一级泵采用定流量控制，确保冷水机组的额定流量；二级泵根据负荷侧的需求采用变频控制。

究其原因：其一是一级泵变频控制的可靠性存在很大的疑问，易引起冷水机组的保护停机；其二是如何选用被控参数，实现负荷侧、二级泵的水量平衡以及一次环路与二次环路的水量平衡。
