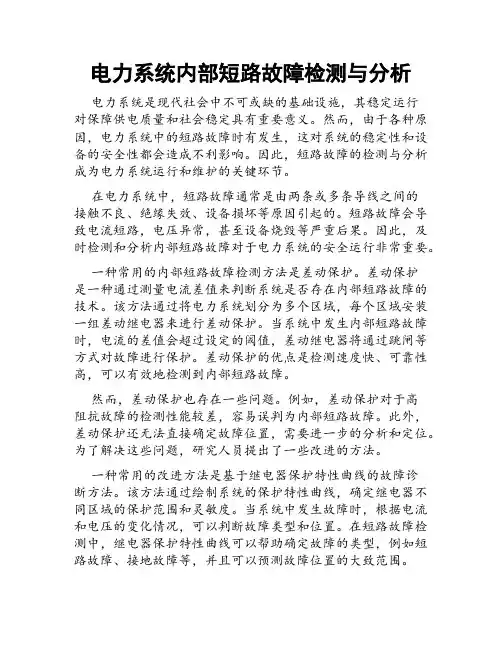

电力系统内部短路故障检测与分析电力系统是现代社会中不可或缺的基础设施，其稳定运行对保障供电质量和社会稳定具有重要意义。

然而，由于各种原因，电力系统中的短路故障时有发生，这对系统的稳定性和设备的安全性都会造成不利影响。

因此，短路故障的检测与分析成为电力系统运行和维护的关键环节。

在电力系统中，短路故障通常是由两条或多条导线之间的接触不良、绝缘失效、设备损坏等原因引起的。

短路故障会导致电流短路，电压异常，甚至设备烧毁等严重后果。

因此，及时检测和分析内部短路故障对于电力系统的安全运行非常重要。

一种常用的内部短路故障检测方法是差动保护。

差动保护是一种通过测量电流差值来判断系统是否存在内部短路故障的技术。

该方法通过将电力系统划分为多个区域，每个区域安装一组差动继电器来进行差动保护。

当系统中发生内部短路故障时，电流的差值会超过设定的阈值，差动继电器将通过跳闸等方式对故障进行保护。

差动保护的优点是检测速度快、可靠性高，可以有效地检测到内部短路故障。

然而，差动保护也存在一些问题。

例如，差动保护对于高阻抗故障的检测性能较差，容易误判为内部短路故障。

此外，差动保护还无法直接确定故障位置，需要进一步的分析和定位。

为了解决这些问题，研究人员提出了一些改进的方法。

一种常用的改进方法是基于继电器保护特性曲线的故障诊断方法。

该方法通过绘制系统的保护特性曲线，确定继电器不同区域的保护范围和灵敏度。

当系统中发生故障时，根据电流和电压的变化情况，可以判断故障类型和位置。

在短路故障检测中，继电器保护特性曲线可以帮助确定故障的类型，例如短路故障、接地故障等，并且可以预测故障位置的大致范围。

另一种改进方法是基于数字保护技术的短路故障检测与分析。

数字保护技术利用现代电子技术和通信技术，将传统的电力保护变成数字信号处理，提高了保护装置的精度和可靠性。

数字保护装置可以通过采样电流和电压信号，并进行高速计算和分析，实现对短路故障的精确检测和分析。

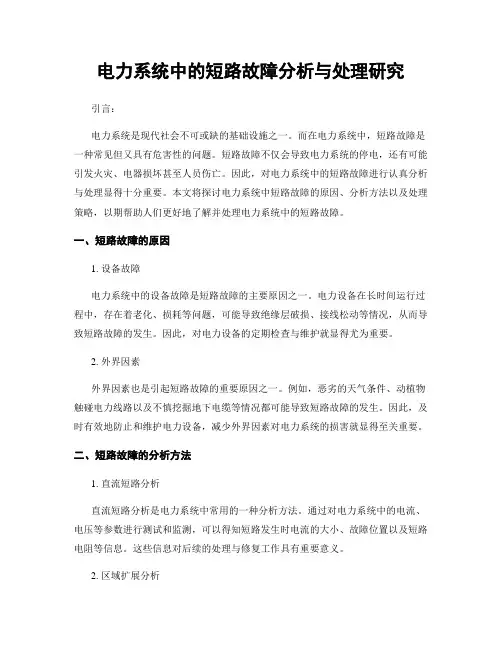

电力系统中的短路故障分析与处理研究引言：电力系统是现代社会不可或缺的基础设施之一。

而在电力系统中，短路故障是一种常见但又具有危害性的问题。

短路故障不仅会导致电力系统的停电，还有可能引发火灾、电器损坏甚至人员伤亡。

因此，对电力系统中的短路故障进行认真分析与处理显得十分重要。

本文将探讨电力系统中短路故障的原因、分析方法以及处理策略，以期帮助人们更好地了解并处理电力系统中的短路故障。

一、短路故障的原因1. 设备故障电力系统中的设备故障是短路故障的主要原因之一。

电力设备在长时间运行过程中，存在着老化、损耗等问题，可能导致绝缘层破损、接线松动等情况，从而导致短路故障的发生。

因此，对电力设备的定期检查与维护就显得尤为重要。

2. 外界因素外界因素也是引起短路故障的重要原因之一。

例如，恶劣的天气条件、动植物触碰电力线路以及不慎挖掘地下电缆等情况都可能导致短路故障的发生。

因此，及时有效地防止和维护电力设备，减少外界因素对电力系统的损害就显得至关重要。

二、短路故障的分析方法1. 直流短路分析直流短路分析是电力系统中常用的一种分析方法。

通过对电力系统中的电流、电压等参数进行测试和监测，可以得知短路发生时电流的大小、故障位置以及短路电阻等信息。

这些信息对后续的处理与修复工作具有重要意义。

2. 区域扩展分析当短路故障发生时，可能会引起电力系统中的其他设备故障，甚至扩大短路范围，造成更大的损失。

因此，进行区域扩展分析就显得非常重要。

通过对电力系统中各个部分的电流、电压等参数进行监测与分析，可以及时发现潜在的问题并采取相应的措施来防止短路故障的继续蔓延。

三、短路故障的处理策略1. 预防为主处理短路故障时，首要的原则是预防。

通过对电力设备的日常检查与维护，及时消除潜在的故障隐患，减少电力系统中短路故障的发生。

此外，还可以采用绝缘材料的升级、设备的改进等措施来提高电力设备的耐受能力，从而降低短路故障的概率。

2. 紧急处理在短路故障发生之后，需要及时采取措施进行紧急处理。

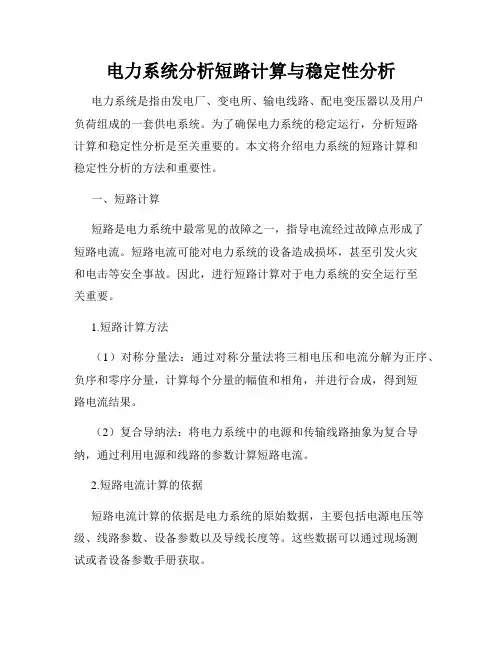

电力系统分析短路计算与稳定性分析电力系统是指由发电厂、变电所、输电线路、配电变压器以及用户负荷组成的一套供电系统。

为了确保电力系统的稳定运行，分析短路计算和稳定性分析是至关重要的。

本文将介绍电力系统的短路计算和稳定性分析的方法和重要性。

一、短路计算短路是电力系统中最常见的故障之一，指导电流经过故障点形成了短路电流。

短路电流可能对电力系统的设备造成损坏，甚至引发火灾和电击等安全事故。

因此，进行短路计算对于电力系统的安全运行至关重要。

1.短路计算方法（1）对称分量法：通过对称分量法将三相电压和电流分解为正序、负序和零序分量，计算每个分量的幅值和相角，并进行合成，得到短路电流结果。

（2）复合导纳法：将电力系统中的电源和传输线路抽象为复合导纳，通过利用电源和线路的参数计算短路电流。

2.短路电流计算的依据短路电流计算的依据是电力系统的原始数据，主要包括电源电压等级、线路参数、设备参数以及导线长度等。

这些数据可以通过现场测试或者设备参数手册获取。

3.短路计算结果的分析短路计算的结果主要有短路电流的大小、相角以及缺陷点的场强等信息。

通过分析短路计算的结果，可以评估电力系统设备的承受能力，确定保护装置的额定电流，以及进行事故分析和故障排除。

二、电力系统稳定性分析电力系统的稳定性是指在各种外界干扰下，系统能够保持正常的运行状态。

电力系统的稳定性分析是为了预测和评估系统在故障和负载变化等异常情况下的运行行为，以保证系统的稳定性和安全性。

1.稳定性分类电力系统的稳定性分为动态稳定性和静态稳定性两类。

（1）动态稳定性：指电力系统在受到扰动后，系统能够从暂态过渡到稳态的能力。

（2）静态稳定性：指电力系统在电力负荷变化（包括短路故障）时，系统能够保持电压和频率稳定的能力。

2.稳定性分析方法（1）大系统稳定分析：大系统稳定分析是指对整个电力系统进行全面的稳定性评估，通常采用仿真和数学建模的方法。

（2）小系统稳定分析：小系统稳定分析主要针对变电站和母线，通过考虑电力系统的传输损耗、节点电压和频率的波动等因素，评估系统的稳定性。

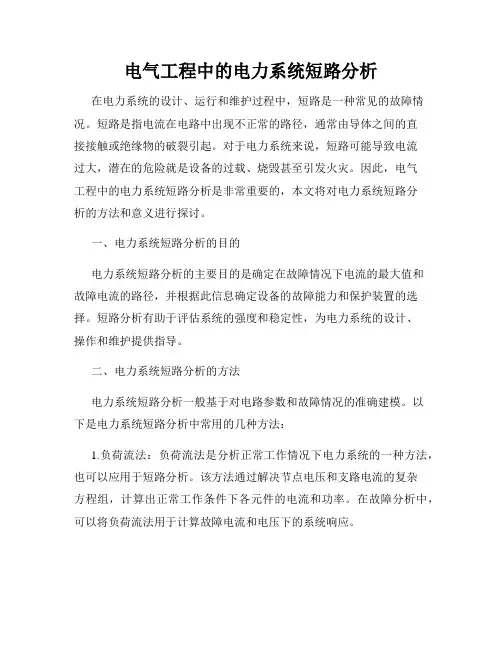

电气工程中的电力系统短路分析在电力系统的设计、运行和维护过程中，短路是一种常见的故障情况。

短路是指电流在电路中出现不正常的路径，通常由导体之间的直接接触或绝缘物的破裂引起。

对于电力系统来说，短路可能导致电流过大，潜在的危险就是设备的过载、烧毁甚至引发火灾。

因此，电气工程中的电力系统短路分析是非常重要的，本文将对电力系统短路分析的方法和意义进行探讨。

一、电力系统短路分析的目的电力系统短路分析的主要目的是确定在故障情况下电流的最大值和故障电流的路径，并根据此信息确定设备的故障能力和保护装置的选择。

短路分析有助于评估系统的强度和稳定性，为电力系统的设计、操作和维护提供指导。

二、电力系统短路分析的方法电力系统短路分析一般基于对电路参数和故障情况的准确建模。

以下是电力系统短路分析中常用的几种方法：1.负荷流法：负荷流法是分析正常工作情况下电力系统的一种方法，也可以应用于短路分析。

该方法通过解决节点电压和支路电流的复杂方程组，计算出正常工作条件下各元件的电流和功率。

在故障分析中，可以将负荷流法用于计算故障电流和电压下的系统响应。

2.短路级差法：短路级差法是一种简化的短路分析方法，用于确定电力系统短路电流的大致水平。

该方法利用系统中各元件的阻抗和发电能力来计算短路电流。

3.复杂阻抗法：复杂阻抗法是一种精确的短路分析方法，通过建立系统的等值阻抗矩阵，根据故障电流与电压之间的关系推导出电流的解。

该方法考虑了电力系统中各种非线性元件的影响，能够提供更准确的短路分析结果。

三、电力系统短路分析的意义进行电力系统短路分析可以帮助工程师了解系统在故障情况下的响应，有效评估设备的故障能力和保护装置的性能。

以下是电力系统短路分析的几个重要意义：1.设备选型和保护装置：短路分析能够帮助工程师选择合适的设备和保护装置来保证系统的安全运行。

通过分析短路电流，可以确定设备的承受能力，从而确保设备在故障情况下不会过载或烧毁。

2.系统稳定分析：短路分析可以揭示系统中潜在的问题，例如过载、电压跌落等。

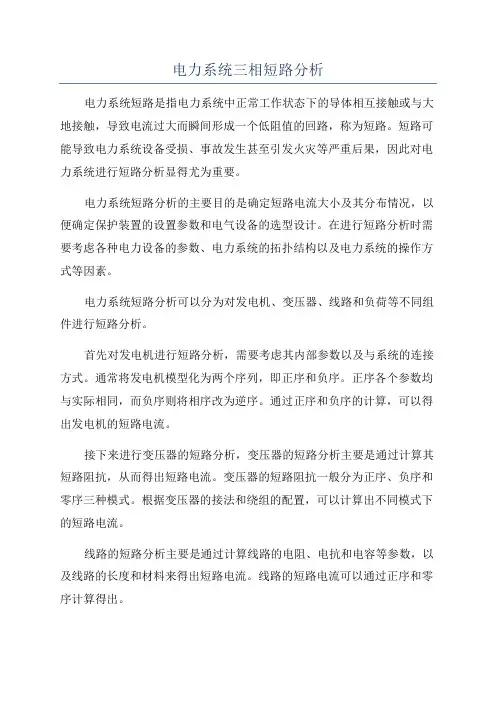

电力系统三相短路分析电力系统短路是指电力系统中正常工作状态下的导体相互接触或与大地接触，导致电流过大而瞬间形成一个低阻值的回路，称为短路。

短路可能导致电力系统设备受损、事故发生甚至引发火灾等严重后果，因此对电力系统进行短路分析显得尤为重要。

电力系统短路分析的主要目的是确定短路电流大小及其分布情况，以便确定保护装置的设置参数和电气设备的选型设计。

在进行短路分析时需要考虑各种电力设备的参数、电力系统的拓扑结构以及电力系统的操作方式等因素。

电力系统短路分析可以分为对发电机、变压器、线路和负荷等不同组件进行短路分析。

首先对发电机进行短路分析，需要考虑其内部参数以及与系统的连接方式。

通常将发电机模型化为两个序列，即正序和负序。

正序各个参数均与实际相同，而负序则将相序改为逆序。

通过正序和负序的计算，可以得出发电机的短路电流。

接下来进行变压器的短路分析，变压器的短路分析主要是通过计算其短路阻抗，从而得出短路电流。

变压器的短路阻抗一般分为正序、负序和零序三种模式。

根据变压器的接法和绕组的配置，可以计算出不同模式下的短路电流。

线路的短路分析主要是通过计算线路的电阻、电抗和电容等参数，以及线路的长度和材料来得出短路电流。

线路的短路电流可以通过正序和零序计算得出。

负荷的短路分析一般较为简单，只需根据负荷的类型和连接方式计算出其短路电流。

在进行电力系统短路分析时，有两个重要的指标需要考虑，即故障电流和短路持续时间。

故障电流是指发生短路时电流的最大值，它对于各种保护设备的选择和设置均有重要的影响。

短路持续时间是指短路时电流的持续时间，它对于保护设备的热稳定性和热分散性有一定要求。

对于电力系统短路分析，目前常用的方法有解析法和数值计算法两种。

解析法主要是通过解析电路方程组，利用复数计算方法来求解短路电流。

数值计算法则通过建立系统的数值模型，利用计算机软件进行电流计算。

目前较为常用的软件有DigSILENT、PSS/E等。

总结起来，电力系统短路分析是对电力系统中各个组件进行短路计算，通过计算短路电流大小和分布情况，确定保护装置的设置参数和电力设备的选型设计。

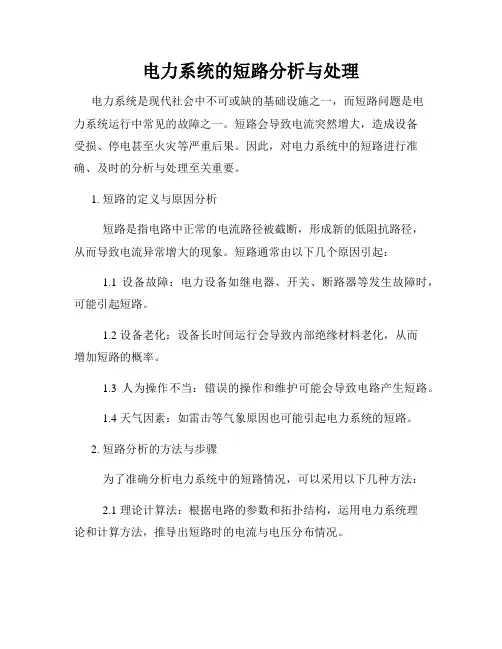

电力系统的短路分析与处理电力系统是现代社会中不可或缺的基础设施之一，而短路问题是电力系统运行中常见的故障之一。

短路会导致电流突然增大，造成设备受损、停电甚至火灾等严重后果。

因此，对电力系统中的短路进行准确、及时的分析与处理至关重要。

1. 短路的定义与原因分析短路是指电路中正常的电流路径被截断，形成新的低阻抗路径，从而导致电流异常增大的现象。

短路通常由以下几个原因引起：1.1 设备故障：电力设备如继电器、开关、断路器等发生故障时，可能引起短路。

1.2 设备老化：设备长时间运行会导致内部绝缘材料老化，从而增加短路的概率。

1.3 人为操作不当：错误的操作和维护可能会导致电路产生短路。

1.4 天气因素：如雷击等气象原因也可能引起电力系统的短路。

2. 短路分析的方法与步骤为了准确分析电力系统中的短路情况，可以采用以下几种方法：2.1 理论计算法：根据电路的参数和拓扑结构，运用电力系统理论和计算方法，推导出短路时的电流与电压分布情况。

2.2 模拟计算法：通过建立电力系统的模型，并进行仿真计算，得出短路时的系统响应。

2.3 实测分析法：利用实测数据对电力系统进行短路分析，通过检测电流和电压等参数的变化来确定短路的位置和原因。

短路分析的具体步骤如下：2.4.1 收集系统信息：包括电路图纸、设备参数和运行记录等。

2.4.2 建立系统模型：根据收集到的信息，建立电力系统的模型，包括设备的连接关系、电阻、电抗等参数。

2.4.3 进行计算或仿真：根据选定的分析方法，进行理论计算或模拟计算，得出短路时电流、电压分布等结果。

2.4.4 检测和验证：通过实测数据对计算结果进行检测和验证，确定计算结果的准确性。

2.4.5 分析与诊断：根据计算或实测结果，分析短路的位置、原因和影响范围。

2.4.6 提出处理方案：根据分析结果，提出具体的短路处理方案，包括设备更换、改进运维措施等。

3. 短路的处理方法与措施在确定了短路位置和原因后，需要采取相应的处理方法和措施，避免短路带来的严重后果：3.1 断开电源：对于出现短路的设备或电路，应立即切断电源，以防止短路电流继续流动导致更多损失。

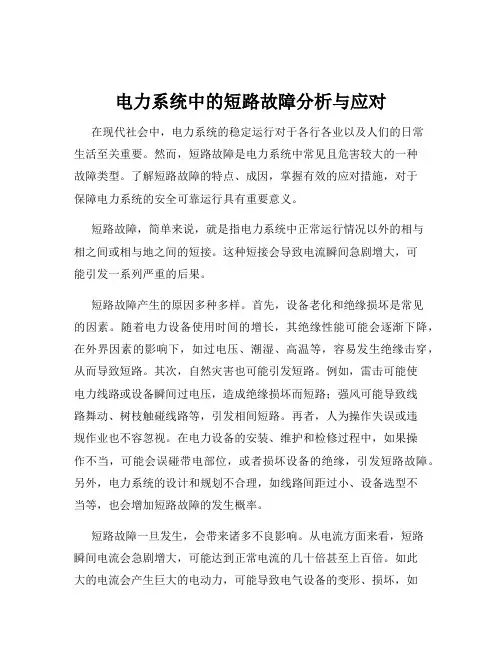

电力系统中的短路故障分析与应对在现代社会中，电力系统的稳定运行对于各行各业以及人们的日常生活至关重要。

然而，短路故障是电力系统中常见且危害较大的一种故障类型。

了解短路故障的特点、成因，掌握有效的应对措施，对于保障电力系统的安全可靠运行具有重要意义。

短路故障，简单来说，就是指电力系统中正常运行情况以外的相与相之间或相与地之间的短接。

这种短接会导致电流瞬间急剧增大，可能引发一系列严重的后果。

短路故障产生的原因多种多样。

首先，设备老化和绝缘损坏是常见的因素。

随着电力设备使用时间的增长，其绝缘性能可能会逐渐下降，在外界因素的影响下，如过电压、潮湿、高温等，容易发生绝缘击穿，从而导致短路。

其次，自然灾害也可能引发短路。

例如，雷击可能使电力线路或设备瞬间过电压，造成绝缘损坏而短路；强风可能导致线路舞动、树枝触碰线路等，引发相间短路。

再者，人为操作失误或违规作业也不容忽视。

在电力设备的安装、维护和检修过程中，如果操作不当，可能会误碰带电部位，或者损坏设备的绝缘，引发短路故障。

另外，电力系统的设计和规划不合理，如线路间距过小、设备选型不当等，也会增加短路故障的发生概率。

短路故障一旦发生，会带来诸多不良影响。

从电流方面来看，短路瞬间电流会急剧增大，可能达到正常电流的几十倍甚至上百倍。

如此大的电流会产生巨大的电动力，可能导致电气设备的变形、损坏，如变压器绕组的扭曲、断路器触头的熔焊等。

同时，电流的热效应也会使设备温度迅速升高，严重时会引发火灾。

从电压方面来说，短路点附近的电压会大幅下降，影响到周边用户的正常用电。

对于一些对电压稳定性要求较高的设备，如电子设备、精密仪器等，可能会因电压骤降而无法正常工作，甚至损坏。

此外，短路故障还可能导致电力系统的振荡，破坏系统的稳定性，严重时可能引发大面积停电事故。

为了应对短路故障，电力系统采取了一系列的保护措施。

继电保护装置是其中的关键。

继电保护装置能够快速检测到短路故障的发生，并及时动作，将故障部分从系统中切除，以减少故障的影响范围。

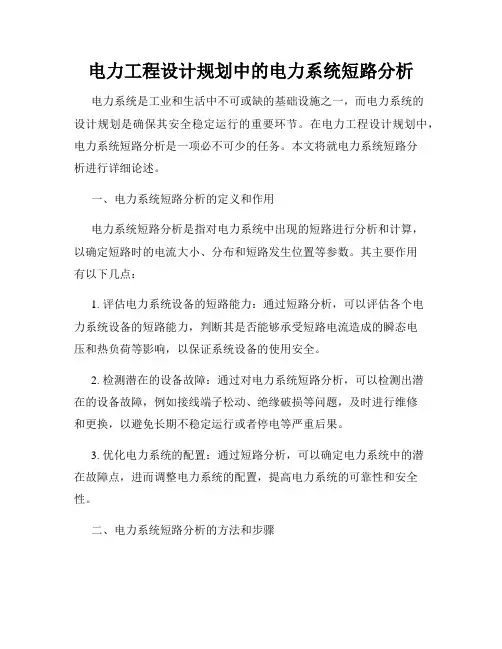

电力工程设计规划中的电力系统短路分析电力系统是工业和生活中不可或缺的基础设施之一，而电力系统的设计规划是确保其安全稳定运行的重要环节。

在电力工程设计规划中，电力系统短路分析是一项必不可少的任务。

本文将就电力系统短路分析进行详细论述。

一、电力系统短路分析的定义和作用电力系统短路分析是指对电力系统中出现的短路进行分析和计算，以确定短路时的电流大小、分布和短路发生位置等参数。

其主要作用有以下几点：1. 评估电力系统设备的短路能力：通过短路分析，可以评估各个电力系统设备的短路能力，判断其是否能够承受短路电流造成的瞬态电压和热负荷等影响，以保证系统设备的使用安全。

2. 检测潜在的设备故障：通过对电力系统短路分析，可以检测出潜在的设备故障，例如接线端子松动、绝缘破损等问题，及时进行维修和更换，以避免长期不稳定运行或者停电等严重后果。

3. 优化电力系统的配置：通过短路分析，可以确定电力系统中的潜在故障点，进而调整电力系统的配置，提高电力系统的可靠性和安全性。

二、电力系统短路分析的方法和步骤电力系统短路分析有多种方法和步骤，以下是一种常用的分析方法和步骤：1. 收集系统数据：首先，需要收集电力系统的拓扑结构、线路参数、负载数据等必要的系统数据。

这些数据将作为短路分析的输入。

2. 建立系统模型：利用收集的系统数据，建立电力系统的数学模型。

常见的方法包括节点法、支路法和整体法等。

3. 进行短路计算：利用所建立的系统模型，进行短路计算。

常见的短路计算方法有对称分量法、阻抗法和节点电压法等。

4. 分析短路结果：根据短路计算的结果，分析短路时各个设备的电流大小、分布和短路位置等参数。

可以通过绘制等值电流图、短路电流向量图等方式来进行分析。

5. 制定改进措施：根据短路分析的结果，制定相应的改进措施。

例如，对电流过大的设备进行升级，增加保护装置的设置等。

三、电力系统短路分析的应用实例下面以某电力系统的短路分析为例，具体说明电力系统短路分析的应用。

电力系统短路故障分析短路故障是指电路中出现的电阻降低，电流瞬间大幅度增加，引起系统过电流保护装置动作，从而使系统被隔离。

这种故障可能会对设备产生损伤，甚至对待人身安全造成威胁。

因此，短路故障的分析和处理对于电力系统的安全运行至关重要。

短路故障的原因有多种，例如设备的故障、操作失误、设计缺陷等。

但不论原因是什么，短路故障的分析过程都是大致相同的，即要确定短路故障的位置和原因，并做出相应的处理。

首先，需要区分短路故障的类型。

短路故障可分为两种类型：直接短路和间接短路。

直接短路是指两个电线（或导线）间直接接触或产生电弧，形成的短路故障；间接短路则是指与系统电压有关的故障，例如设备的绝缘损坏、接线松动等。

接着，需要进行线路接线图和设备图的分析，确定短路故障所在的位置。

在确定了短路故障的位置后，需要进行现场查找，确认设备或线路的实际情况，如线路的长度、交叉点位置、设备电压范围、阀值电流等。

然后，需要对短路故障的原因进行分析。

这包括对设备或线路的设计、操作、维护等方面进行详细的调查。

若是由于设备本身的质量问题，需要对生产厂家进行建议和通报；若是由于设备的操作或维护不当导致的问题，需要对工作人员进行教育和培训，增强其安全意识。

最后，需要采取相应的措施来处理短路故障。

这些措施包括立即隔离故障点、修复受损设备、调整系统运行参数等等。

总之，电力系统短路故障的分析和处理过程是一个复杂的过程，需要专业人员的精心调查和处理，以确保系统的安全运行。

通过对短路故障进行深入的分析和总结，可以进一步提高系统运行可靠性，避免潜在危险。
