下载文档原格式
第1篇一、灌浆工程施工的意义1. 加固地基：灌浆工程施工可以改善地基的力学性能，提高地基承载力和稳定性，延长建筑物的使用寿命。
2. 防渗堵漏：灌浆工程施工可以填充地基中的缝隙和裂隙，阻止地下水渗透，减少地基损失，提高建筑物的抗渗性能。
3. 补强建筑物：灌浆工程施工可以填补建筑物中的缺陷，增强建筑物的整体性，提高建筑物的抗震性能。
4. 稳定边坡：灌浆工程施工可以加固边坡，防止滑坡、塌方等地质灾害的发生。
二、灌浆工程施工方法1. 钻孔灌浆：钻孔灌浆是灌浆工程施工中最常见的方法，包括预钻孔灌浆、钻孔后灌浆和孔口灌浆等。
2. 预钻孔灌浆：在施工前，先在基础或地基中钻孔，然后注入浆液进行加固。
3. 钻孔后灌浆：在建筑物或地基施工过程中，先进行钻孔，待施工完成后，再注入浆液进行加固。
4. 孔口灌浆：在建筑物或地基的孔口处直接注入浆液进行加固。
5. 喷射灌浆：利用高压设备将浆液喷射到地基中，填充缝隙和裂隙。
6. 水泥灌浆：采用水泥浆液进行灌浆施工，具有较好的耐久性和稳定性。
三、灌浆工程施工要点1. 施工前的准备工作：了解工程地质条件，制定合理的灌浆方案，选择合适的灌浆材料和设备。
2. 钻孔施工：确保钻孔质量，保证钻孔深度和孔位准确。
3. 灌浆材料：选择合适的灌浆材料，如水泥浆、化学浆、硅酸盐浆等。
4. 灌浆压力：根据工程地质条件和灌浆材料，确定合理的灌浆压力。
5. 灌浆施工过程：严格控制灌浆速度和灌浆量，确保灌浆效果。
6. 施工监测：对灌浆过程进行实时监测，及时调整施工参数，确保灌浆效果。
7. 施工后处理：对灌浆后的地基或建筑物进行检测和验收，确保工程质量。
总之，灌浆工程施工技术在水利工程和建筑工程中具有广泛的应用前景。
掌握灌浆工程施工的基本原理和方法，对提高工程质量、延长建筑物使用寿命具有重要意义。
在实际施工过程中，应根据工程地质条件和施工要求，选择合适的灌浆材料和方法，确保灌浆效果。
第2篇灌浆工程施工技术是水利工程中一项重要的基础施工技术，其主要目的是为了提高地基的稳定性、防渗性和承载能力。

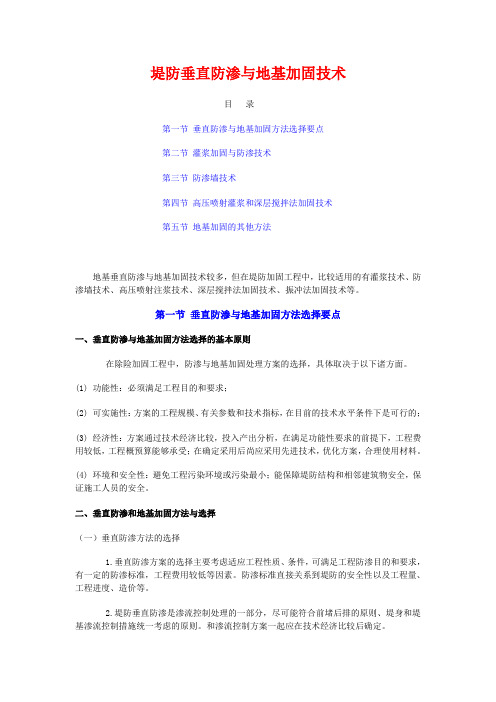

堤防垂直防渗与地基加固技术目录第一节垂直防渗与地基加固方法选择要点第二节灌浆加固与防渗技术第三节防渗墙技术第四节高压喷射灌浆和深层搅拌法加固技术第五节地基加固的其他方法地基垂直防渗与地基加固技术较多，但在堤防加固工程中，比较适用的有灌浆技术、防渗墙技术、高压喷射注浆技术、深层搅拌法加固技术、振冲法加固技术等。
第一节垂直防渗与地基加固方法选择要点一、垂直防渗与地基加固方法选择的基本原则在除险加固工程中，防渗与地基加固处理方案的选择，具体取决于以下诸方面。
(1) 功能性：必须满足工程目的和要求；(2) 可实施性：方案的工程规模、有关参数和技术指标，在目前的技术水平条件下是可行的；(3) 经济性：方案通过技术经济比较，投入产出分析，在满足功能性要求的前提下，工程费用较低，工程概预算能够承受；在确定采用后尚应采用先进技术，优化方案，合理使用材料。
(4) 环境和安全性：避免工程污染环境或污染最小；能保障堤防结构和相邻建筑物安全，保证施工人员的安全。
二、垂直防渗和地基加固方法与选择（一）垂直防渗方法的选择1.垂直防渗方案的选择主要考虑适应工程性质、条件，可满足工程防渗目的和要求，有一定的防渗标准，工程费用较低等因素。
防渗标准直接关系到堤防的安全性以及工程量、工程进度、造价等。
2.堤防垂直防渗是渗流控制处理的一部分，尽可能符合前堵后排的原则、堤身和堤基渗流控制措施统一考虑的原则。
和渗流控制方案一起应在技术经济比较后确定。
3.堤身的垂直防渗处理可采用截渗墙（薄防渗墙、定摆喷、板桩墙），劈裂灌浆等防渗体。
在防渗体不能和地基防渗措施统筹实施时，可考虑截渗墙方案。
4.堤基的垂直防渗处理透水堤基垂直防渗处理可采用截水槽、截渗墙等作为防渗体。
采用截水槽、截渗墙等防渗体时，材料可采用粘性土、土工膜、固化灰浆、水泥、水泥砂浆、混凝土、塑性混凝土、沥青混凝土、化学材料；施工可采用人工开挖、机械开挖、铺设、冲击钻、回转钻、抓斗、轮铣、射水、锯槽、斗式、多头钻、定摆喷、灌浆、板桩、搅拌桩等技术；其厚度和设置方式应满足材料允许渗透坡降要求；其防渗性能、效果应符合防渗要求和适应防渗体的布置。
浅析高压喷射灌浆技术在病险坝防渗加固工程中的应用摘要：高压喷射灌浆技术在病险水库防渗加固中有着广泛的应用。
本文以某土石坝工程除险加固为例，总结整理高压喷射灌浆中施工方法、高喷方案的选择，以及工艺参数和施工技术中应重点注意的问题，为类似工程提供相应的参考。
关键词：高压喷射灌浆病险坝防渗加固中图分类号：k826.16 文献标识码：a 文章编号：1高压喷射灌浆技术高压喷射灌浆是通过射流作用强制性破坏原地层结构，不存在一般静压注浆的可灌性问题。
只要高压射流能破坏的细砂层、极细砂层、粘土层等均可处理，对块、卵石层的较大孔隙及集中渗漏的空间，以各种射流机理加之绕流、位移、袱裹等作用将地层颗粒或级配料予以充填封堵。
高压喷射灌浆板墙具有良好的连接性能，板墙自身及它与建筑物在上下、左右、前后能实现三维空间连接。
可通过新高压喷射流将老板墙或地下原有构筑物表面冲刷干净并与其凝结，牢固的凝结为一体。
根据施工方法的不同目前在工程中常用种类有：单管法、两管法、三管法和多管法等。
二管法和三管法高压喷射灌浆在防渗工程中应用较多，其中三管法应用最多；单管法和多官法高压喷射灌浆在防渗工程中应用不多。
2 工程应用2.1工程简介某水库4+000～4+500坝段渗透系数较大，均达到10-3cm/s，有的透水层甚至达到10-2cm/s，防渗加固深度25m以上，要同时具有防渗与加固的双重作用。
考虑到水库地质情况、现有水工建筑物情况、渗漏状况、防渗加固深度、工期短等因素，一方面要解决坝堤防渗问题，另一方面要解决堤基加固问题。
依据坝基防渗及加固方法的选择原则，结合水库现有的地质条件、渗漏状况、水工设施不破坏、下游紧邻村庄不迁移、施工难易情况、单位造价、施工速度等因素，经多方论证后决定对水库坝基防渗加固工程采用高压喷射灌浆方案。
高压喷射灌浆法按喷嘴运动方式可分为旋喷、定喷和摆喷三种形式。
旋喷形成柱状，定喷形成板状，摆喷法形成墙体的长度和厚度介于旋喷和定喷之间,适用于各种地层特别是砂卵石层中的防渗处理，故选用高压摆喷灌浆方法对4+000～4+500坝段进行防渗加固处理。
水利工程施工中堤坝防渗加固技术
堤坝是水利工程中的重要组成部分，其主要功能是拦截水流以储存或控制水源，同时还要承受水压和地下水对堤坝进行的渗流。
由于地下水、渗流导致的土壤孔隙较大，容易形成孔隙流，从而破坏堤坝的稳定性和安全性。
对堤坝进行防渗加固是非常必要的。
堤坝防渗加固技术的主要目标是阻止或减少水流通过堤坝体的渗漏，提高堤坝的稳固性和承载力。
下面将介绍一些常见的堤坝防渗加固技术。
1. 内部防渗加固技术
内部防渗加固技术是通过在堤坝体内部设置各种防渗层来阻止水流的渗漏。
常见的内部防渗加固技术包括：
（1）土工膜防渗层：在堤坝表面施工一层高密度聚乙烯薄膜，阻止水分渗透。
（2）承压防渗板：将防渗板嵌入堤坝体内部，通过板材本身的渗透阻力来抑制渗流。
（3）水泥胶结层：通过水泥的胶结作用，将土壤颗粒粘结在一起，形成一个致密的壳体，减少水分的渗透。
（1）灌浆法：在堤坝体的渗透路径上注入水泥浆或化学浆液，形成治渗帷幕，以阻止水流的渗漏。
（2）土体加固法：在堤坝体的外部表面添加土壤加固材料，提高堤坝体的稠度和抗渗能力。
（3）混凝土覆盖层：在堤坝表面施工一层厚度较大的混凝土覆盖层，提高堤坝的密度和防渗能力。
（1）水坝基础抗渗防渗墙：在水坝基础部分设置抗渗墙，阻止地下水的上涌。
（2）混凝土基础垫层：在水坝基础部分施工一层混凝土垫层，增加基础的密封性和稳固性。
堤坝防渗加固技术的选择和应用需要根据实际情况进行评估和设计，以确保堤坝的安全运行和长期使用。
水工建筑物水泥灌浆施工技术规范1. 引言水工建筑物是指用于调节、控制和利用水资源的建筑工程，包括水库、堤防、渠道等。
在水工建筑物的施工过程中，水泥灌浆是一项重要的工艺，用于加固和防渗。
为了确保水泥灌浆施工质量，提高水工建筑物的稳定性和防渗性能，制定本技术规范。
2. 术语和定义•水泥灌浆：将水泥和水混合后形成的流动性材料，用于填充裂缝、空洞、孔隙等，增强材料性能。
•施工单位：负责水泥灌浆施工的承包单位或个体工作。
•监理单位：负责对水泥灌浆施工进行监督和检验的机构。
•检测机构：负责对水泥灌浆材料和施工质量进行检测和评估的机构。
3. 材料要求3.1 水泥•使用标号为XXX的普通硅酸盐水泥，其28天强度不低于XXX。
•水泥应符合国家标准XXX的要求。
3.2 水•使用清洁、无杂质、无油污的自然水源或经过处理的水。
3.3 掺合物•允许使用符合国家标准XXX的掺合料，掺合比例不超过XX%。
•掺合料的使用应符合设计要求和相关技术规范。
4. 设备要求4.1 水泥灌浆设备•水泥灌浆设备应具备稳定的供浆能力和控制灌浆速度的功能。
•设备应保持良好的工作状态，确保水泥灌浆均匀流动。
4.2 搅拌设备•使用容积不小于XXX的搅拌设备，确保水泥和水充分混合。
4.3 测量设备•使用准确可靠的测量设备，对水泥、水和掺合料的比例进行精确控制。
5. 施工工艺5.1 准备工作•对施工区域进行清理，清除杂物、泥浆等。
•搭建临时支撑和安全防护设施，确保施工安全。
5.2 混合水泥灌浆•按照设计要求和配合比将水泥、水和掺合料放入搅拌设备中进行混合。
•混合时间应控制在XX分钟，确保水泥充分湿润。
5.3 注浆施工•在混合好的水泥灌浆开始凝结前进行注浆施工。
•采用合适的注浆工艺，确保灌浆均匀一致，完全填充空隙。
5.4 表面处理•将灌浆施工完毕的表面进行修整和处理，保证表面光滑、平整。
6. 质量控制6.1 施工质量检查•施工单位应对水泥灌浆施工质量进行自检和互检。
高压喷射灌浆技术在防渗加固工程中的应用研究【摘要】高压喷射灌浆技术在建筑领域的使用越来越广泛，其防渗加固效果也是较为显著的。
本文着重阐述了高压喷射灌浆技术在防渗加固工程中的应用现状，对基本的技术环节和原理做出了说明，同时还指出了高压喷射灌浆技术在实际应用过程中需要注意的相关问题。
【关键词】高压喷射；灌浆；技术；防渗；加固；应用中图分类号：tu592文献标识码： a 文章编号：前言高压喷射灌浆技术在防渗加固工程中的使用质量已经得到了普遍认可，其在防渗加固工程中的使用也随之越来越普遍。
此项技术在中国已经具有四十多年的历史，其在应用过程中的注意事项、关键环节等也更加成熟。
高压喷射灌浆技术在实际应用中的分类以及基本原理高压喷射灌浆技术的形式是多样的，具体使用那种形式应该由不同目的决定。
通常情况下，高压喷射灌浆包括旋喷灌浆、摆喷灌浆和定喷灌浆等三种形式。
这三种形式具有不同的特点和优势，适合不同的具体情况。
旋喷灌浆的基本特征是在喷射时喷嘴一边提升一边旋转,在旋转过程中形成柱状凝结体。
其这一优势较适合于地基加固。
另外，在旋转过程中可组成闭合的帷幕,用于阻挡地下水流的渗透。
采用旋喷法施工在地基中形成的柱状凝结体称为旋喷桩【1】;摆喷灌浆的典型特征是在喷射时喷嘴一面提升一面摆动,形成哑铃状凝结体;因为喷射防线始终不变，所以定喷灌浆喷射时较容易形成板状凝结体。
高压喷射灌浆技术应该在预定位置通过钻机进行钻孔,然后把带有喷嘴的管路插至土层中，插入过程中应该考虑到对于土层的切割效果。
在高压设备的作用下水泥浆液从喷嘴中喷射出来时具有强大的冲击力，通常情况下其压力将会达到20mpa以上。
土层在接受强大冲击力之后将会切割破坏，土层颗粒便可以较好的实现与水泥浆液的充分混合。
在此过程中，应该认识到土层颗粒大小对混合程度产生的影响。
土层颗粒与水泥浆凝固后形成具有特定形状的凝结体,这一凝结体的高强度及高抗渗性能是保证其作用得以发挥的关键，这一凝结体从很大程度上提高了地基承受压力的能力，起到巩固地基的作用，还较好的实现了有效防渗。
灌浆加固与防渗技术灌浆技术是利用压力将能固结的浆液通过钻孔注入岩土孔隙或建筑物的裂隙中，使其物理力学性能改善的一种方法。
一、灌浆分类1.按照灌浆的作用来划分（1）固结灌浆；（2）帷幕灌浆；（3）接触灌浆。
2.按照基础的构成来划分（1）砂砾石灌浆；（2）岩石灌浆。
3.按照灌浆材料来划分（1）水泥灌浆；（2）水泥粘土灌浆；（3）化学灌浆。
4.按照使用的压力来划分（1）常压灌浆；（2）高压灌浆。
5.按照灌浆工艺所依据的理论来划分（1）渗入性灌浆；（2）劈裂灌浆；（3）压密灌浆还有其他不同的分类方法，如常见到的有充填灌浆、裂缝灌浆、应急灌浆、纠偏灌浆、界面灌浆等等。
二、灌浆材料用于堤防工程的灌浆技术，是在灌浆压力作用下，浆液克服各种阻力而渗入孔隙和裂隙，压力越大，吸浆量及浆液扩散距离就大，因此又称渗入性灌浆。
这种灌浆是在地层结构不被破坏的条件下渗入地层，因而浆液的颗粒尺寸必须小于土的孔隙尺寸，也就是说，浆液必须满足地层的可灌性条件，因此浆材的选用尤为重要。
适合于堤防灌浆的材料主要有以下几种：1.水泥浆水泥浆是由水泥和水混合经搅拌而制成的浆液.为了改进浆液性能，有时需要在浆中加入少量的添加剂。
水泥浆液具有来源丰富，价格便宜，浆液结石体抗压强度高、抗渗性能好、工艺设备简单、操作方便等优点，但是水泥浆液是一种颗粒状的悬浮材料，受到水泥颗粒粒径的限制，通常用于粗砂层的加固。
2.粘土浆粘土浆是粘土的微小颗粒在水中分散，并与水混合形成的半胶体悬浮液。
选择灌浆用的粘土，一般有如下几个要求：塑性指数> 17；粘粒（粒径小于0.005mm）含量不小于40％～50％；粉粒（粒径0.005～0.05mm）含量一般不多于45％～50％；含砂量（0.05～0.25mm）不大于5％。
粘土浆的结石强度和粘结力都比较低，抗渗压和冲蚀的能力很弱，故仅在低水头的防渗工程上才考虑采用纯粘土浆灌浆。
在粘土浆液中，加入水玻璃溶液，可配制成粘土水玻璃浆液，水玻璃加量为粘土浆的10％— 15％，浆液的凝结时间可缩短为几十秒至几十分，固结体渗透系数为10- 5～10- 6cm/s。
3.水泥粘土浆水泥粘土浆是由水泥和粘土两种基本材料相混合所构成的浆液。
水泥和粘土混合可以互相弥补缺点，构成性能较好的灌浆浆液。
水泥粘土浆液较单液水泥类浆液成本低，流动性、抗渗性好，结石率高，目前大坝的砂砾石基础的防渗灌浆帷幕，几乎都是采用水泥粘土浆灌注的。
4.水泥—水玻璃浆液水泥—水玻璃浆液是以水泥和水玻璃溶液组成的一种灌浆材料。
它克服了水泥浆液凝结时间过长的缺点，水泥—水玻璃浆液的胶凝时间可以缩短到几十分钟，甚至数秒钟。
可灌性比纯水泥浆也有所提高，尤其适合在动水状态下粗砂层地基的防渗加固处理。
5.水泥砂浆在对较大缺陷的部位灌浆时，可采用水泥砂浆灌浆，一般要求砂的粒径不大于1.0mm,砂的细度模数不大于2。
在水泥砂浆中加入粘土，组成水泥粘土砂浆，水泥起固结强度作用，粘土起促进浆液的稳定作用，砂起填充空洞的作用。
水泥粘土砂浆适用于静水头压力较大情况下的较大缺陷，大洞穴的充填灌浆。
6.水玻璃类浆液水玻璃类浆液是由水玻璃溶液和相应的胶凝剂组成。
灌入地层后，经过化学反应生成硅酸凝胶，在土（砂）的孔隙中充填，达到固结和防渗堵漏的目的。
水玻璃浆液的粘度小，流动性好，在用水泥浆或粘土水泥浆难于处理的细砂层和粉砂层地基，可使用水玻璃浆液。
在堤防基础的加固及防渗处理施工中，浆液的可灌性是决定灌浆效果的最重要参数堤基灌浆可以用下式评价其可灌性：M=D15/d85 (5-1)式中M为灌入比；D15为受灌地层中15％的颗粒小于该粒径(mm)；d85为灌注材料中85％的颗粒小于该粒径(mm)。
M> 15可灌注水泥浆；M > 10可灌注水泥粘土浆。
如可灌性不好，可采用水玻璃类浆液灌浆。
几种灌浆材料的主要特点见表5— 2表5— 2 几种灌浆材料的主要特点上述几种材料中，除水玻璃浆液外，价格都比较低，水玻璃浆液的价格比其它浆液的价格要高一些，工程多采用水泥浆和水泥粘土浆。
对一些非均质的粉砂土地基还可以采用水泥和水玻璃浆液分别灌注的方法，达到复合加固的目的。
水泥浆液只能灌入粗砂层，而对颗粒细、孔隙小、工程特征欠佳的粉砂土地基，水泥灌浆只能进入地基土体结构受到破坏而形成的空洞或裂缝中，起不到防渗灌浆的作用，难以提高地基的抗渗性能。
而水玻璃浆液可以进入细砂层和细砂层的孔隙。
采用复合灌浆方法，可取长补短，先用水泥灌浆处理，使水泥浆液先行填充地基土体中大小不一的孔洞和裂隙，经48小时的沉淀和固化，然后对同一孔进行清孔，再灌注水玻璃浆液(如酸性水玻璃浆液)。
这样既可以充分发挥水泥浆液强度高的特点，又可以充分利用水玻璃浆液的优点，提高注浆的效果。
这种复合灌浆的方法，已在江苏丰县废黄河畔的范楼闸应用，粉砂土的渗透系数由2.7-4.7×10-4cm/s 降至1.3×10-7cm/s 以下。
三、灌浆工艺 （一）灌浆加固工艺1.灌浆孔的布设。
加固灌浆孔的布设常用方格形、梅花形和六角形，见图5－1。
方格形的主要优点是便于补加灌浆孔，在复杂的地区宜采用这种方法，而梅花形和六角形布孔的主要缺点是不便于补加灌浆孔，预计灌浆后不需补加孔的地基多采用这种形式。
2.钻孔。
钻孔可采用机钻、锥钻、打管等各种成孔方法。
3.灌浆施工技术要点（1）采用“围、挤、压”的原则，就是先将灌浆区圈围住，再在中间插孔灌浆挤密，最后逐序压实，这样易于保证灌浆质量。
最好采用分序灌浆的办法。
图5－1 灌浆孔布置图（2）在可能的情况下，以采用较大的压力为好。
（3）灌浆开始时，以稀浆开始，采用逐步加稠的方法。
（二）帷幕灌浆工艺灌浆技术除作为加固地基外，也适合堤防工程透水地基的防渗处理，构筑防渗帷幕。
1.帷幕的设置（1）帷幕的位置堤防基础的灌浆帷幕应与堤防防渗体（多由粘土一类的不透水材料所构成）相连，因此帷幕宜设在堤防临水侧铺盖下或临水坡脚下，见图5—2（2）帷幕的形式1）均厚式帷幕帷幕各排孔的深度均相同。
称为均厚式帷幕。
在砂砾石层厚度不大，灌浆帷幕不甚深的情况下，一般多采用这种形式。
2）阶梯式帷幕在深厚的砂砾石层中，因为渗流坡降随砂砾石层的加深（即随帷幕的加深）而逐渐减小，故设置深帷幕时，多采用上宽下窄呈阶梯状的帷幕。
幕宽的部位，灌浆孔的排数多；幕窄的部位，灌浆孔的排数少。
图5—2 灌浆帷幕位置示意图（3）帷幕的深度和厚度一般情况下，帷幕深度宜穿过砂砾石层达到基岩，这样可以起到全部封闭渗流通道的作用。
帷幕的厚度（T）主要是根据幕体内的允许坡降值来确定的。
但可按下式作初步估算：T=H/J （5-2）式中 H为最大作用水头，m；J为帷幕的容许比降，对一般粘土浆可采用J≤3～4。
对于砂砾石厚度较浅，一般设置1～2排灌浆孔即可，对基础承受的水头超过25～30m时，帷幕的组成才设置2～3排。
灌浆孔距主要决定于地层的渗透性、灌浆压力、灌浆材料等有关因素，一般要通过试验确定，通常孔距为2～4m。
如果在灌浆施工过程中，发现浆液扩散范围不足，则可采用缩小孔距，加密钻孔的办法来补救。
2.帷幕灌浆方法钻孔灌浆方法主要有打花管灌浆法、套管护壁法、循环钻灌法和袖阀管法。
（1）打花管灌浆法 首先在地层中打入一下部带尖头的花管，然后冲洗进入管中的砂土，最后自下而上分段拨管灌浆。
见图5—3。
此法比较简单，但遇卵石及块石时打管很困难，故只适用于较浅的砂土层。
（2）套管护壁法 套管护壁法的施工见图5— 4所示，边钻孔边打入护壁套管，直至预定的灌浆深度（a ），接着下入灌浆管（b ），然后拔套管灌注第一灌浆段（c ），再用同法灌注第二段（d ）及其余各段，直至孔顶。
（3）循环钻灌法 如图5—5，这种方法仅在地表埋设护壁管，而无需在孔中打入套管，自上而下钻完一段灌注一段，直至预定深度为止，钻孔时需用泥浆固壁或较稀的浆液固壁。
如砂砾层表面有粘性土复盖，护壁管可埋设在土层中（a ），如无粘土层则埋设在砂砾石层中（b ）。
图5—3 打花管灌浆法图5－4 套管护壁灌浆法图5—5 循环钻灌法图5— 6 袖阀管法施工程序（4）袖阀管法袖阀管法的施工可分四个步骤，见图5—6。
钻孔 用优质泥浆（如膨润土）固壁，不用套管护壁（a ）；插入袖阀管 为使套壳料的厚度均匀，应设法使袖阀管位于钻孔的中心（b ）；浇注套壳料 用套壳料置换孔内泥浆（c ）；套壳料的作用是封闭袖阀管与钻孔壁之间的环状空间，防止灌浆时浆液流窜，套壳在规定的灌浆段范围内受到破碎而开环，逼使灌浆浆液在一个灌浆段范围内进入地层。
灌浆 待套壳料只有一定强度后，在袖阀管内放入带双塞的灌浆管进行灌浆（d ）。
灌浆方法的选用主要取决于施工队伍的经验和技术熟练程度，其中打花管法灌浆最为简单，袖阀管法比较复杂一些，但施工质量较高。
袖阀管法可根据需要灌注任何一个灌浆段，还可以进行重复灌浆。
而且可使用较高的灌浆压力，冒浆和串浆的可能性小。
在砂砾石层灌浆中，对灌浆压力的确定，目前还缺乏统一的、比较准确的计算灌浆压力的公式。
灌浆初期，也可先凭经验预估的压力灌浆，然后根据吸浆情况以及对地表的观察，视有无冒浆或抬动变形情况，再做压力调整。
灌浆的施工机具比较简单，可采用专用灌浆泵，也可以自行用普通的泥浆泵加设一个简单的搅拌器组成。
对进浆量较小的粉砂层灌浆，也可以采用简单的手压注浆泵或隔膜泵来代替。
（三）灌浆效果检查灌浆法作为地基加固和地基防渗处理，灌浆效果的检查还没有比较合适的标准，但一般常用下列几个方法判断。
1.浆液的灌入量同一地区堤防地基的差异不是很大，可以根据各孔段的单位灌入量来衡量。
2.压水试验设检查孔做压水试验，以单位吸水量值表示幕体的渗透性。
四、堤身劈裂灌浆劈裂灌浆是利用堤身的最小主应力面和堤轴线方向一致的规律，以土体水力劈裂原理，沿堤轴线布孔，在灌浆压力下，以适宜的浆液为能量载体，有控制地劈裂堤身，在堤身形成密实、竖直、连续、一定厚度的浆液防渗固结体，同时与浆脉连通的所有裂缝、洞穴等隐患均可被浆液充填密实。
适应于处理堤身浸润线出溢点过高、有散浸现象、裂缝（不包括滑坡裂缝）、各种洞穴。
堤身劈裂灌浆防渗处理，多采用单排布孔。
孔距5～10m。
在弯曲堤段应适当缩小孔距。
劈裂灌浆和锥探充填灌浆浆液多采用土料浆，参见表5－3、5－4。
根据不同的需要可掺入水泥、各种外加剂。
表5－3 浆土料选择表灌浆孔口压力以产生沿堤线方向脉状扩散形成一连续的防渗体，但又不得产生有害的水平脉状扩散和变形为准，需要现场灌浆试验或施工前期确定。
堤防灌浆口压力多在0.1～1MPa间。
堤身劈裂灌浆应“少灌多次”，分序灌浆，推迟坝面裂缝的出现和控制裂缝的开度在3cm之内，并在灌后能基本闭合。
每孔灌浆次数应在5次以上，每次灌浆量控制在每米0.5～1m3之间。
