基于单片机的液晶显示模块硬软件设计开发

课题名称 智能型充电器的电源和显示的设计

摘 要

本文对基于单片机的LCD液晶显示器控制系统进行了研究。首先在绪论中介绍了本课题的课题背景、研究意义及完成的功能。本系统是以单片机的基本语言汇编语言来进行软件设计，指令的执行速度快，节省存储空间。软件的设计采用模块化结构，使程序设计的逻辑关系更加简洁明了。正文中首先简单描述系统硬件工作原理，且附以系统硬件设计框图，其次阐述了程序的流程和实现过程。本文撰写的主导思想是软、硬件相结合，以硬件为基础，来进行各功能模块的编写。

关键词 单片机；微处理器；LCD； 8279

第一章 概述

1.1.1课题背景

如今，随着越来越多的手持式电器的出现，对高性能、小尺寸、重量轻的电池充电器的需求也越来越大。电池技术的持续进步也要求更复杂的充电算法以实现快速、安全的充电。因此需要对充电过程进行更精确的监控，以缩短充电时间、达到最大的电池容量，并防止电池损坏。与此同时，对充电电池的性能和工作寿命的要求也不断地提高。从20世纪60年代的商用镍镉和密封铅酸电池到近几年的镍氢和锂离子技术，可充电电池容量和性能得到了飞速的发展。目前各种电器使用的充电电池主要有镍镉电池（NiCd）、镍氢电池（NiMH）、锂电池（Li-Ion）和密封铅酸电池（SLA）四种类型。

1.1.2常见充电电池特性及其充电方式

电池的安全充电 现代的快速充电器( 即电池可以在小于3 个小时的时间里充满电，通常是一个小时) 需要能够对单元电压、充电电流和电池温度进行精确地测量，在充满电的同时避免由于过充电造成的损坏。

充电方法 SLA 电池和锂电池的充电方法为恒定电压法要限流； NiCd 电池和NiMH 电池的充电方法为恒定电流法，且具有几个不同的停止充电的判断方法。

最大充电电流 最大充电电流与电池容量(C) 有关。最大充电电流往往以电池容量的数值来表示。例如，电池的容量为750 mAh，充电电流为750 mA，则充电电流为1C

SILICON多蔓舞翔VALL应用科学

基于单片机的智能温度测量系统设计与实现

沈利迪周丹(台州职业技术学院浙江台州318000)

「摘要]系统主要通过对单总线可编程温度传感器Dsl8BZ。和字符型液晶显示模块RT16oZC两种芯片的特性及其工作原理进行了分析、研究，并以AT89csl单片机为开发平台，通过相应的软、硬件设计开发出具有实用价值的智能温度测量系统。[关键词1单片机温度传感器字符液晶显示中图分类号:TH6文献标识码:A文幸编号:1671一7597(2008)0410061一01

温度是我们人类生活环境中的一项基本参数，无论是在工业还

是农业或者其它领域的生产过程中，都要对温度进行监控。那么传统的温度测量装置一般都是通过热电偶、热电阻或PN结测温电路经

过相应的信号调理电路，转换成A/D转换器能接收的模拟量，再经过采样/保持电路进行A/D转换，最终送入单片机及其相应的外围电路来完成监控的.以这种方式的话，电路实现较为复杂，同时也比较

容易受到干扰，精度不高。因此设计一种基于Atmel公司的AT89C51的温度测量系统，利用一种新型的智能集成温度传感器DS18B20来实现温度的精确测量，以RT1602C为字符液晶显示器显示

被测温度，具有实用价值。

一、系统硬件设计

系统硬件结构图如图1所示:

图1系统硬件结构图

(一)几T89C51单片机根据系统的控制要求和以后的扩展需要，选择At.el公司的

AT89C51单片机。A丁89C51是一种低功耗、高性能的片内含有4KB快闪可编程/擦除只读存储器的8位CMOS微控制器，使用高密度、非易失

存储技术制造，并且与80C51引脚和指令系统完全兼容。芯片上的FPEROM允许在线编程或采用通用的非易失存储编程器对程序存储器

重复编程。(二)Os18B20单线数字温度传感器0518B20是美国DALLAS半导体公司继DS1820之后最新推出的一种

改进型可编程智能温度传感器。该温度传感器有3个管脚，VDD接电源，有两种供电方式，既在寄生电源方式下可由数据线提供电源，

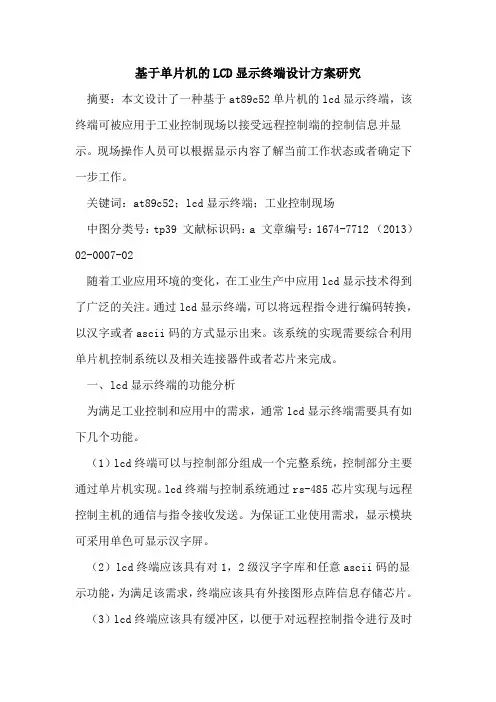

基于单片机的LCD显示终端设计方案研究

摘要：本文设计了一种基于at89c52单片机的lcd显示终端，该终端可被应用于工业控制现场以接受远程控制端的控制信息并显示。现场操作人员可以根据显示内容了解当前工作状态或者确定下一步工作。

关键词：at89c52；lcd显示终端；工业控制现场

中图分类号：tp39 文献标识码：a 文章编号：1674-7712 （2013）

02-0007-02

随着工业应用环境的变化，在工业生产中应用lcd显示技术得到了广泛的关注。通过lcd显示终端，可以将远程指令进行编码转换，以汉字或者ascii码的方式显示出来。该系统的实现需要综合利用单片机控制系统以及相关连接器件或者芯片来完成。

一、lcd显示终端的功能分析

为满足工业控制和应用中的需求，通常lcd显示终端需要具有如下几个功能。

（1）lcd终端可以与控制部分组成一个完整系统，控制部分主要通过单片机实现。lcd终端与控制系统通过rs-485芯片实现与远程控制主机的通信与指令接收发送。为保证工业使用需求，显示模块可采用单色可显示汉字屏。

（2）lcd终端应该具有对1，2级汉字字库和任意ascii码的显示功能，为满足该需求，终端应该具有外接图形点阵信息存储芯片。

（3）lcd终端应该具有缓冲区，以便于对远程控制指令进行及时有效的更新和执行。同时，远程指令存在不确定性，设置缓冲区可以有效预防大量信息同时涌入时所带来的影响。

（4）为有效应对多指令同时执行需求或者分模块控制功能，可以再终端的设计方案中引入多任务处理机制，此功能还可以很好的解决多模块的独立开发与调试需求。

二、lcd显示终端的硬件设计

按照设计需求，显示终端的硬件结构图如下：

其中，核心部件为单片机，本系统采用at89c52单片机，该型号单片机内置了8kb的rom空间、256b的ram空间，基本可以满足功能需求。

对于译码器部分的硬件选择为gal16v8d，该逻辑编程器件可以在rtx51实时操作系统中工作，对地址进行译码。

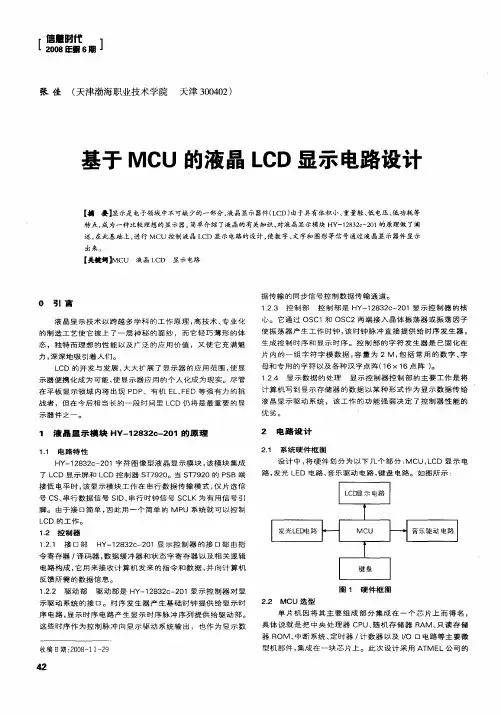

ｒ信■时代　１　Ｌ　２００８年囊６期Ｊ　

张佳　（天津渤海职业技术学院　天津３００４０２）　

０引言　基于ＭＣＵ的液晶ＬＣＤ显示电路设计　

【摘要】显示是电子领域中不可缺少的一部分，液晶显示器件（ＬｃＤ）由于具有体积小、重量轻、低电压、低功耗等　特点，成为一种比较理想的显示器。简单介绍了液晶的有关知识，对液晶显示模块ＨＹ－１２８３２ｃ一２０１的原理做了阐　

述，在此基础上，进行ＭＣＵ控制液晶ＬＣＤ显示电路的设计，使数字、文字和图形等信号通过液晶显示器件显示　

出来。　【关奠词］ＭＣＵ液晶ＬＣＤ显示电路　

液晶显示技术以跨越多学科的工作原理，高技术、专业化　

的制造工艺使它披上了一层神秘的面纱，而它轻巧薄形的体　

态，独特而理想的性能以及广泛的应用价值，又使它充满魅　

力，深深地吸引着人们。　

ＬＣＤ的开发与发展，大大扩展了显示器的应用范围，使显　

示器便携化成为可能，使显示器应用的个人化成为现实。尽管　

在平板显示领域内将出现ＰＤＰ、有机ＥＬ、ＦＥＤ等强有力的挑　

战者，但在今后相当长的一段时间里ＬＣＤ仍将是最重要的显　

示器件之一。　

１液晶显示模块ＨＹ一１２８３２ｃ一２０１的原理　

１．１　电路特性　ＨＹ一１　２８３２ｃ一２０１字符图像型液晶显示模块，该模块集成　

了ＬＣＤ显示屏和ＬＣＤ控制器ＳＴ７９２０。当ＳＴ７９２０的ＰＳＢ端　接低电平时，该显示模块工作在串行数据传输模式，仅片选信　

号ＣＳ、串行数据信号ＳＩＤ、串行时钟信号ＳＣＬＫ为有用信号引　

脚。由于接口简单，因此用一个简单的ＭＰＵ系统就可以控制　

ＬＣＤ的工作。　

１＿２控制器　１－２＿１　接口部ＨＹ－１２８３２ｃ一２０１显示控制器的接口部由指　

令寄存器，译码器，数据缓冲器和状态字寄存器以及相关逻辑　

电路构成，它用来接收计算机发来的指令和数据，并向计算机　反馈所需的数据信息。　

１－２ｌ２驱动部　驱动部是ＨＹ一１　２８３２ｃ一２０１显示控制器对显　

示驱动系统的接口。时序发生器产生基础时钟提供给显示时
