离线式脉冲除尘控制仪说明书

电磁脉冲控制器使用说明书

Suitable for DWGP-A-16D5R

柜装防护型 2018/5/15 Tuesday 产品十大特色： 1、16路脉冲+4路风机+1路照明，满足需求；

2、全封闭触摸按键，防尘 防水、寿命更长；

3、设置操作简单、支持数字键输入；更快捷；

4、双屏幕显示，时间、路数一目了然；

5、面板柜装方式、安装方便、牢靠；

6、接线简单，轻松掌握一看即会；

7、内置过流、过功率、短路保护，使用更安全；

8、大电流隔离端子，连接更可靠；

9、宽电压输入，更适合恶劣现场；

10、在线技术支持 、售后有保障；

Suitable for DWGP-A-16D5R

 概述

脉冲控制仪是脉冲式布袋除尘器喷吹清灰系统的主要控制装置，它的输出信

号控制脉冲电阀，使喷吹压缩空气对过滤袋循环清灰，除尘器的阻力保持在设置

范围内，以保证除尘器的处理能力和收尘效率。

本产品是自主开发的新一代产品，采用可编辑程序微电脑控制芯片，电路采

用抗高干扰设计，具有短路、欠压、过压保护功能，并且仪表密封良好，防水防

尘，按键采用触摸方式，寿命长，并且设置参数更加方便快捷。

术语定义：

脉冲宽度：每个脉冲的工作时间（秒）。

脉冲间隔：两个相邻脉冲的间隔时间（秒）。

周期间隔：两个相邻除尘周期的间隔时间（秒）。

输出路数：外部接入的脉冲阀个数。  技术指标

1、 待机功耗： 0.1W

2、 输入电压： （85-220）VAC 50HZ

3、 额定电压： 220VAC 50HZ

4、 输出电压： 24VDC

5、 额定电流： 1.2ADC 6、 脉冲间隔： (0.01-9999.00)秒

7、 脉冲宽度： (0.01-9999.00)秒

8、 周期间隔： (0.01-9999.00)秒

9、 输出路数： 16路脉冲 +4路风机+1照明开关

10、外形尺寸： L*W*H 214*152*43.5mm

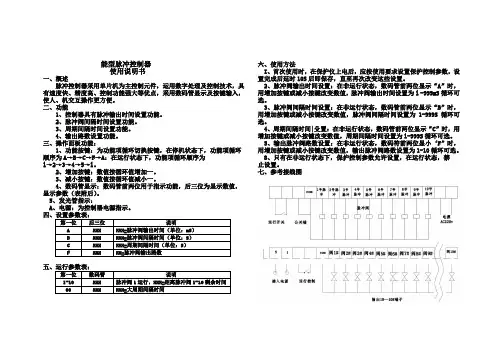

能型脉冲控制器

使用说明书 一、概述

脉冲控制器采用单片机为主控制元件，运用数字处理及控制技术，具

有速度快、精度高、控制功能强大等优点，采用数码管显示及按键输入，

使人、机交互操作更方便。

二、功能

1、控制器具有脉冲输出时间设置功能。

2、脉冲阀间隔时间设置功能。

3、周期间隔时间设置功能。

4、输出路数设置功能。

三、操作面板功能：

1、功能按键：为功能项循环切换按键，在停机状态下，功能项循环

顺序为A→B→C→F→A：在运行状态下，功能项循环顺序为

l→2→3→4→5→l。

2、增加按键：数值按循环值增加一。

3、减小按键：数值按循环值减小一。

4、数码管显示：数码管前两位用于指示功能，后三位为显示数值，

显示参数（表附后）。

5、发光管指示：

A、电源：为控制器电源指示。 四、设置参数表：

第一位 后三位 说明

A XXX XXX=脉冲阀输出时间（单位：mS）

B XXX XXX=脉冲阀间隔时间（单位：S）

C XXX XXX=周期间隔时间（单位：S）

F XXX XX=脉冲阀输出路数

五、运行参数表：

第一位 数码管 说明

1-10 XXX 脉冲阀1

运行，XXX=距离脉冲阀1-10剩余时间

00 XXX XXX=大周期间隔时间

六、使用方法

I、首次使用时，在保护仪上电后，应按使用要求设置保护控制参数，设

置完成后延时10S后即保存，直至再次改变这些设置。

2、脉冲阀输出时间设置：在非运行状态，数码管前两位显示“A”时，

用增加按键或减小按踺改变数值，脉冲阀输出时间设置为l -999mS循环可

选。

3、脉冲阀间隔时间设置：在非运行状态，数码管前两位显示“B”时，

用增加按键或减小按键改变数值，脉冲阀间隔时间设置为1-999S循环可

选。

4、周期间隔时间|殳置：在非运行状态，数码管前两位显示“C”时，用

增加按键或减小按键改变数值，周期间隔时间设置为l-999S循环可选。

.

兴城市双兴供热有限公司

脱硫除尘项目

LCM-型脉冲布袋除尘器

使用说明书

.

北京翰海青天环保科技有限公司

目录

（一）前言 .............................................................................. 4

1.1注意事项 ............................................................................ 4

1.2.安全事项 .......................................................................... 4

（二）LCM型脉冲布袋除尘器简介 .............................................. 4

2.1.设计工艺条件 ................................................................... 4

2.2 技术规格参数 .................................................................. 5

2.3 除尘器工作原理 ............................................................... 6

（三）LCM型脉冲布袋除尘器操作说明 ....................................... 6

3.1袋式除尘技术简介 ............................................................ 6

3.2袋式除尘器的启动与停机

.................................................. 7

T3

技术说明书 P系列

精确压差脉冲控制仪

概况：

高原公司最新推出的P系列除尘器清灰系统精确压差脉冲控制仪具有独特的模块结构，能使一个简单的时序控制器方便地扩展为先进的压差控制仪，具有模拟和数字输入/输出功能，并能与SCADA和DCS系统整合。高原公司的P系列脉冲控制仪强大的选购功能将能够满足客户的日益增长的需要。

主/付输出控制板模块式结构：

新一代的清灰系统控制器是易于配置的主控制器＋付控制板的架构。主控制器具有10个输出端子，每个付板也具有10个输出端子，通过连接主控制器和付板（最多可连接19个付板），使脉冲控制输出点总数多达200个。每个输出端子都具有独立的开关和LED指示灯。付板可以选择插拔式接线座或螺丝固定线头的接线方式。

P-2DC-CTX-MOD主控制器模块

PS-C付板控制模块 清灰模式选择：

用户可以选择从以下的两种功能平台模块按照除尘器的控制需求选择，并且可以自行互换模块，只要拆下一个模块后更换上另一个模块即可。

P-SM: 时序控制模块，根据时序控制脉冲清灰信号。脉冲时间为30～500毫秒，脉冲间隔为1～999秒。

P-SM时序控制模块 P-EDM: 高级压差控制模块，使清灰系统控制更加方便和灵活。除了支持 P-SM的所有功能外, P-EDM 模块还提供： ● 根据压差阻力的上限和下限控制清灰 ● 根据高压差阻力点和阻力下降的百分率控制清灰 ● 可选择显示压差的单位 (kPa,Pa,mmH20,inH20,mmHg) ● 压差控制下最少清灰频率功能 ● 可选择预先设定的清灰模式，减少二次扬尘同时减少控制系统

布线的工作量 ● 新除尘器预涂层功能 ● 风机停止后启动吹净清灰周期 ● 可选购压差管自动清洁装置，防止气管积灰堵塞

P-EDM压差控制模块 T3

P-SM 和P-EDM两个模块共有的功能包括: ● 宽视角LCD液晶显示屏 ● 每次按键输入有声响 ● 5种语言显示; 英、德、意大利、法和西班牙文 ● 停电时控制仪状态和数据自动记忆 ● 在运行时可滚动显示所有设定参数值 ● 在启动时自动搜索连接着控制仪的的阀门线圈，付板模块以
