数字测图原理与方法复习总结第一篇：数字测图原理与方法复习总结1.数字测图的实质是将图形模拟量(地面模型)转换为数字量，然后由电子计算机对其进行处理，得到内容丰富的电子地图，需要时由电子计算机的图形输出设备(如显示器、绘图仪)恢复地形图或各种专题图图形。
目前数据采集方法主要有野外地面数据采集法、航片数据采集法、原图数字化法。

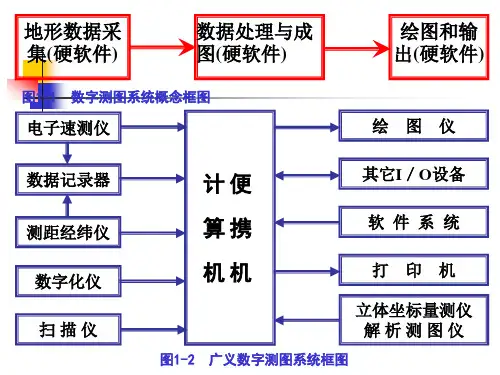

2.数字测图所要解决的问题3.数字测图系统是以计算机为核心，在外连输入、输出设备硬件以软件的支持下，对地形空间数据进行采集、输入、成图、绘图、输出、管理的测绘系统。
数字测图系统主要由数据输入、数据处理和数据输出3部分组成。
4.数字测图的作业过程: 明确任务，调查测区编写技术设计书地形控制测量地形测图地形图的编辑、整饰与输出质量检查与验收编写技术总结，提交有关资料5.地籍图表示的内容有地籍要素和必要的地形要素。
6.大比例尺数字测图技术设计的内容1、任务概述2、测区情况实地踏勘，了解测区地形特点考察图根控制的布设条件3、已有资料及其分析需要的测绘资料：控制点，已有地形图4、技术方案的设计5、组织与劳动计划6、仪器配备及供应计划6、财务预算7、检查验收计划以及安全措施等。
7.野外采集数据1、GPS法即通过GPS接受机采集野外碎部点的信息数据；2、航测法航空摄影测量和遥感手段采集地形点的信息数据；3、大地测量仪器法即通过全站仪、测距仪、经纬仪等大地测量仪器实现碎部点野外数据采集。
8.数字测图中地形点的描述必须具备3类信息：（1）测点的三维坐标（点号）；（2）测点的属性，即地形点的特征信息（地形编码）；（3）测点的连接关系（连接点和连接线型）。
9.10.辐射法就是在某一通视良好的等级控制上，用坐标法测量方法，按全圆方向观测方式一次测定几个图根点．这种方法无须平差计算，直接测出坐标．为了保证图根点精度，一般要进行两次观测。
11.一步测量法就是将图根导线与碎部测量同时作业，即在一个测站上，先测导线的数据，接着就测碎部点．这是一种少安置一轮仪器、少跑一轮路，大大提高外业工作效率的测量方法。
数字测图在工程测量中的应用探讨摘要数字测图是在测量工作中利用电子计算机技术将野外数据采集系统与内业机助制图系统相结合,其目标是实现信息采集处理的数字化、自动化、信息化。
数字测图可以缩短作业时间,减轻劳动强度,提高成果精度。
数字测图系统主要由数据输入、数据处理和数据输出3部分组成,数字测图作业模式中测记式数字测图应用最为广泛。
大比例尺数字测图正以其测图精度高，成图速度快等优势逐步的取代传统的，以平板仪为主的模拟测图。
与传统的模拟测图相比，数字测图的质量控制关键点更多、内容与方法更为复杂。
GPS 新技术的出现,可以高精度并快速地测定各级控制点的坐标,在地形测量中已得到广泛地应用。
本文介绍了GPS(RTK) 配合全站仪的作业流程, 简要阐明了其在地形测量中的应用。
在利用实测数据成图的过程中, 解决一些常见的问题, 并给出解决的办法及依据, 同时给出一些有益的结论, 以适应实际使用的需要。
关键词：RTK技术;电子测速;数字化测图; CASS5.1 ;地形测量;全球定位系统ABSTRACTThe digitized mapping technique is to comb ine the field data collection system with the computer assisted mapping system in surveys by computer technology.It ai ms to re alize the information collected and processed digitally and automaticaity.The digitized mapping technique can cut short the working time,lighten the labor intensity and enhance the precision of the productions.The system consists of three parts,such as data input,data processing and data output.the survey-record digitized mapping technique is widely used in the digitized mapping working pattern.For its superiority over traditional plane-table mapping in accuracy and efficiency,the large scale digital mapping is becoming more and more pared with traditional analogue mapping,digital mapping has more quality control pivotai points,and its contents and methods are more complex.With the appearance of new technology GPS ,the coordinate of different levels controlling points may be surveyed in high precision and it has been applied widely in topographic survey.The operation process of GPS(RTK)electronic tachometer is introduced and its application in topographic survey is briefly illustrated. Solutions to some problems usually occur in the mapping process using actually measured data and some helpful conclusions are given for practical use.Key w ord: RTK; electronic tachometer ; digital mapping ; CASS5.1;topographic survey;GPS目录第1章绪论 (4)1.1 前言 (4)第2章仪器及软件 (6)2.1 GPS(RTK)简介、系统组成及其基本原理 (6)2.1.1 GP S(RTK) 简介 (6)2.1.2 GPS(RTK) 系统的组成 (6)2.1.3 GPS(RTK) 的基本原理 (7)2.2 全站仪简介、系统组成及其基本原理 (8)2.2.1 全站仪的分类 (8)2.2.2 全站仪简介、系统组成 (10)2.2.3 全站仪的基本原理与功能 (10)2.3 CASS软件的介绍 (11)第3章GPS(RTK)与全站仪联合数字测图的实施 (14)3.1数字测图的外业工作的实施 (14)3.1.1作业技术依据 (14)3.1.3测区的基本情况 (14)3.1.4 控制测量 (14)3.1.5 碎部测量 (18)3.1.6外业操作的一些注意事项 (19)3.2数字测图的内业工作的实施 (20)3.2.1数据传输、区分及数据格式 (20)3.2.2数字测图内业工作的实施 (27)3.3对数字地图进行质量检查和质量评定 (30)3.3.1数字化测图质量评价的内容与特点 (30)3.3.2数字化测图质量评价指标体系 (32)3.4本章小节 (35)结束语 (37)参考文献 (38)第1章绪论1.1 前言目前在我国，获取数字地图的主要方法有三种：原图数字化，航测数字成图，地面数字测图。
数字化测绘技术在道路勘测中的应用随着科技的不断发展，数字化测绘技术在道路勘测中的应用日益成熟，成为大规模道路勘测的重要工具。
数字化测绘技术可以高效地获取地形数据、道路信息和周边环境，为道路规划设计、建设施工和维护管理提供重要的支持。
本文将从数字化测绘技术的基本原理、在道路勘测中的应用和未来发展趋势等方面进行介绍。
一、数字化测绘技术的基本原理数字化测绘技术是利用遥感、全球定位系统（GPS）、地理信息系统（GIS）、激光雷达等先进技术对地表进行测量和数据采集，并将采集到的数据进行处理和分析，生成数字化的地图、地形图和地理信息数据库。
其基本原理主要包括数据采集、数据处理和数据应用三个环节。
数据采集是数字化测绘技术的基础环节。
通过遥感技术可以获取高分辨率的卫星影像和航空摄影图像，实现对道路、地形、建筑等信息的快速获取。
利用GPS技术可以实现对地理位置的精确定位和实时监测，为道路勘测提供了准确的位置信息。
激光雷达技术可以实现对地表的三维扫描，获取地形高程和建筑物轮廓等详细信息。
数据处理是数字化测绘技术的关键环节。
通过对采集到的数据进行加工处理，可以实现对地形地貌、道路线形、交通流量等信息的提取和分析。
利用数字图像处理技术可以对遥感图像进行特征提取和目标识别，为道路勘测提供了丰富的数据支持。
数据应用是数字化测绘技术的最终目的。
通过生成数字化的地图、地形图和地理信息数据库，可以为道路规划设计、建设施工和维护管理等工作提供重要的信息支持。
数字化测绘技术还可以实现对道路交通状况的监测和预测，为交通管理和应急救援提供了可靠的数据支撑。
数字化测绘技术在道路勘测中具有广泛的应用价值。
在道路规划设计阶段，数字化测绘技术可以实现对道路线形、地形地貌和地理环境等信息的全面获取和分析，为道路线路选择、工程量清单编制和工程造价估算提供了重要的支持。
在道路建设施工阶段，数字化测绘技术可以实现对道路工程施工进度的实时监测和管理，为工程进度控制和效果评估提供了有力的手段。
