NEW ENERGY AUTOMOBILE | 新能源汽车1　引言新能源汽车于近些年快速发展，具有良好的节能、减排效果。

电动机作为汽车主要元件，其质量是影响汽车行驶寿命和性能的关键，主轴转速通常在10000r/min左右。

内花键结构内主要传动装置，对加工精度、结构质量要求较高，承载传递扭矩力和动力作用。

企业在生产加工中，应注重内花键加工工艺的选择和优化，并开展花键质量参数检测，以确保强度、精度满足要求。

2　电动机轴内花键的作用及结构参数2.1　内花键作用能源汽车电动机轴内花键是连接电动机转子和轴的重要部件。

它的作用是固定转子在轴上，使其能够与轴同步旋转，同时传递电动机的扭矩和动力。

具体来说，轴内花键通过与转子上的槽相配合，使转子和轴之间形成一个紧密的连接，防止转子在工作过程中产生滑动或脱离轴的情况。

轴内花键通常由高强度材料制成，具有良好的抗剪强度和耐磨性。

它的设计和加工精度要求较高，以确保花键与转子槽的匹配度和连接可靠性。

在电动机工作时，轴内花键承受着较大的力和扭矩，因此需要经常检查和保养，以确保其正常工作[1]。

总之，新能源汽车电动机轴内花键的作用是固定电动机转子在轴上，实现转子与轴的同步旋转，并传递扭矩和动力。

它是电动机正常工作的重要组成部分。

2.2　内花键结构及参数能源汽车电动机轴内花键的结构组成包括轴、花键、转子和槽等，轴是花键的基础部分，通常由高强度材料制成，如合金钢或不锈钢。

轴的设计和加工精度要求较高，以确保花键与轴的匹配度和连接可靠性。

花键是连接轴和转子的关键部件，通常是一个长方形或梯形的凸起结构。

它与转子上的槽相配合，形成一个紧密的连接，防止转子在工作过程中产生滑动或脱离轴的情况。

花键通常由高强度材料制成，具有良好的抗剪强度和耐磨性。

转子是电动机的旋转部分，通过轴和花键与轴连接。

转子通常由多个磁极和绕组组成，通过电流产生磁场，并与定子相互作用，实现电动机的运转。

转子的重量和平衡性对花键的设计和选择有一定的影响。

国内大厂电机生产流程如下：
1.设计规划：设计出电机的基本参数和结构。

2.材料采购和准备：采购和准备生产电机所需的材料。

3.绕线：按照设计要求进行绕线。

4.装配和调试：将绕好的线圈和其他部件进行装配，并进行初步
调试。

5.浸漆和固化：对装配好的电机进行浸漆处理，然后进行固化。

6.清洗和干燥：对固化后的电机进行清洗和干燥处理。

7.机械加工和装配：对电机进行机械加工和最终装配。

8.性能测试和调整：对装配好的电机进行性能测试和调整，确保
电机性能符合要求。

9.最终检验和包装：对电机进行最终检验，合格后进行包装。

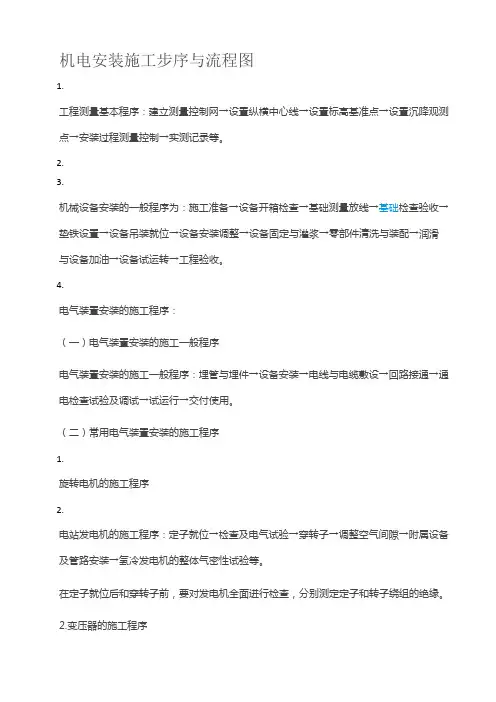

机电安装施工步序与流程图1.工程测量基本程序：建立测量控制网→设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。

2.3.机械设备安装的一般程序为：施工准备→设备开箱检查→基础测量放线→基础检查验收→垫铁设置→设备吊装就位→设备安装调整→设备固定与灌浆→零部件清洗与装配→润滑与设备加油→设备试运转→工程验收。

4.电气装置安装的施工程序：（一）电气装置安装的施工一般程序电气装置安装的施工一般程序：埋管与埋件→设备安装→电线与电缆敷设→回路接通→通电检查试验及调试→试运行→交付使用。

（二）常用电气装置安装的施工程序1.旋转电机的施工程序2.电站发电机的施工程序：定子就位→检查及电气试验→穿转子→调整空气间隙→附属设备及管路安装→氢冷发电机的整体气密性试验等。

在定子就位后和穿转子前，要对发电机全面进行检查，分别测定定子和转子绕组的绝缘。

2.变压器的施工程序油浸电力变压器的一般安装工序：开箱检查→本体密封检验→绝缘判定→设备就位→器身检查→附件安装→滤油→注油→整体密封试验。

3.母线安装的施工程序封闭母线的安装程序：核对设备位置及支架位置尺寸、封闭母线开箱检查及核对尺寸→封闭母线吊装→封闭母线找正固定→导体焊接→外壳焊接→电气试验→封闭母线与设备连接。

35kV以下架空电力线路施工要求架空电力线路安装程序：挖电杆和拉线坑→基础埋设→电杆组合→横担安装→绝缘子安装→立杆→拉线安装→导线架设。

施工程序流程图：部分工序施工程序：1.变压器安装：2.成套配电盘及开关柜安装：3.电动机检查接线：电压1KV下、容量100KW以下电动机的检查：4.配管及管内穿线：5.电缆敷设：6.照明工程：成套配电柜（开关柜）的安装顺序：开箱检查→二次搬运→安装固定→母线安装→二次小线连接→试验调整→送电运行验收。

变压器的施工程序：开箱检查→变压器二次搬运→变压器安装→附件安装→变压器检查及交接试验→送电前检查→送电运行验收。
