气缸选型手册

未知驱动探索，专注成就专业

1

亚德客气缸选型手册

1. 引言

亚德客气缸作为一种重要的执行元件，广泛应用于机械设备、工业自动化等领域。本手册旨在帮助用户准确选择适合的亚德客气缸型号，以满足不同应用场景的需求。

2. 亚德客气缸概述

亚德客气缸是一种常见的液压与气动执行元件，由气缸筒、活塞、密封件等部分组成。其工作原理是通过压缩气体或液体产生的压力驱动活塞来实现线性运动。

3. 亚德客气缸选型指南

3.1 工作压力

工作压力是选择亚德客气缸的重要参数之一。根据实际应用需求，确定工作压力范围，以确保亚德客气缸能够正常工作。 未知驱动探索，专注成就专业

2

3.2 运动速度

运动速度也是亚德客气缸选型的关键因素。不同应用场景对运动速度的要求不同，需根据实际应用场景确定亚德客气缸的运动速度。

3.3 有效行程

有效行程是指亚德客气缸的最大行程范围。根据实际应用中所需的行程范围，选择合适的亚德客气缸型号。

3.4 载荷能力

亚德客气缸的载荷能力是指其可以承受的最大力。在选型时，需要根据实际应用中所需承受的力来确定亚德客气缸的载荷能力。

3.5 环境条件

环境条件对亚德客气缸的选型也有一定影响。根据实际应用环境的温度、湿度等因素，选择适合的亚德客气缸型号。 未知驱动探索，专注成就专业

3

4. 亚德客气缸选型实例

4.1 实例一

假设某机械设备需要使用亚德客气缸来实现线性运动，其工作压力为0.5 MPa，运动速度要求较高，有效行程为100

mm，载荷能力大约为500 N。根据这些要求，可以选择亚德客气缸型号ACD-080。

4.2 实例二

另一台机械设备的工作压力为1 MPa，运动速度要求适中，有效行程为200 mm，载荷能力约为1000 N。根据这些要求，可以选择亚德客气缸型号ACD-120。

5. 亚德客气缸安装与维护

选择合适的亚德客气缸型号后，正确的安装和定期维护对其性能和寿命起着重要作用。请参考亚德客气缸的使用手册进行安装和维护操作。

神威气动

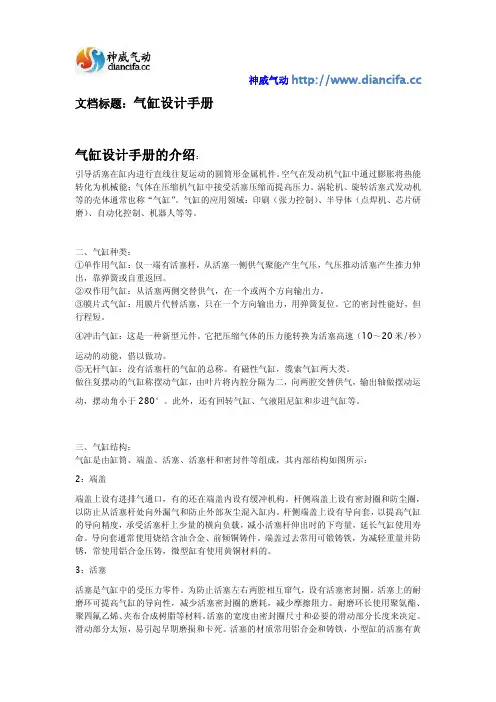

文档标题：气缸设计手册

气缸设计手册的介绍：

引导活塞在缸内进行直线往复运动的圆筒形金属机件。空气在发动机气缸中通过膨胀将热能

转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。涡轮机、旋转活塞式发动机

等的壳体通常也称“气缸”。气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研

磨）、自动化控制、机器人等等。

二、气缸种类：

①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸

出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封性能好，但

行程短。

④冲击气缸：这是一种新型元件。它把压缩气体的压力能转换为活塞高速（10～20米/秒）

运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运

动，摆动角小于280°。此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：

气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：

2：端盖

端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，

以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸

的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿

命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，为减轻重量并防

锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞

活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐

磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、

聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

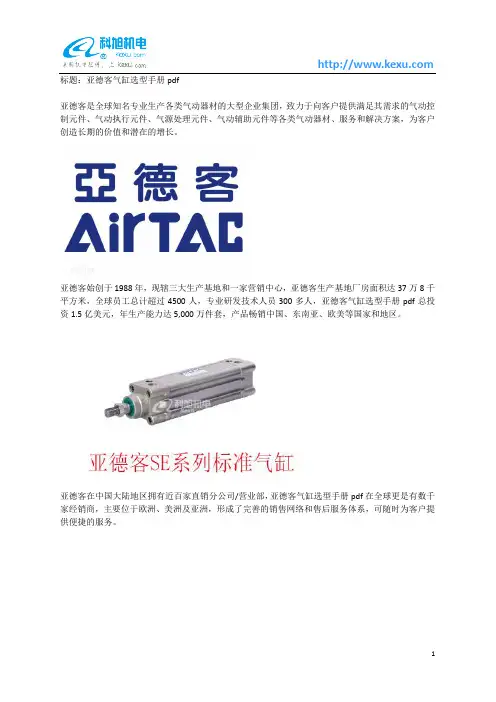

1 标题：亚德客气缸选型手册pdf

亚德客是全球知名专业生产各类气动器材的大型企业集团，致力于向客户提供满足其需求的气动控制元件、气动执行元件、气源处理元件、气动辅助元件等各类气动器材、服务和解决方案，为客户创造长期的价值和潜在的增长。

亚德客始创于1988年，现辖三大生产基地和一家营销中心，亚德客生产基地厂房面积达37万8千平方米，全球员工总计超过4500人，专业研发技术人员300多人，亚德客气缸选型手册pdf总投资1.5亿美元，年生产能力达5,000万件套，产品畅销中国、东南亚、欧美等国家和地区。

亚德客在中国大陆地区拥有近百家直销分公司/营业部，亚德客气缸选型手册pdf在全球更是有数千家经销商，主要位于欧洲、美洲及亚洲，形成了完善的销售网络和售后服务体系，可随时为客户提供便捷的服务。

2

亚德客以拓展集团生产和服务为未来发展的战略目标，坚持走人本优先、改革创新和集团化道路。秉承“人本、共享、发展、责任”的企业核心价值观，亚德客始终如一地贯彻“以客为尊”的经营理念，始终如一地坚持“以技术创新为核心，亚德客气缸选型手册pdf以市场需求为导向”的经营方针，藉以不断完善“建立共好、责任承担、赏罚分明、学习成长”的集团文化，努力奋斗，自强不息，长久致力于全球工业自动化的持续发展。

台湾亚德客工业股份有限公司（简称台亚）成立于1988年11月，前身系健良股份有限公司，1990年更名为台亚。早期的台亚主要生产电磁阀，此后亚德客气缸选型手册pdf陆续研发生产气缸、气源处理等产品。目前，台亚产品以特殊规格气缸为主，拥有七大类十余系列数百个品种，年产量达到20万件套，主要供应台湾本地市场，满足客户需求及时效性。

3

1998年，台亚在同行中率先通过“ISO9000质量管理体系认证”；2004年，台亚取得“ISO14000环境体系认证”及“CE认证”。长期以来，台亚秉持“质量第一、交货准时”的服务精神及理念满足客户需求，亚德客气缸选型手册pdf不断引进先进设备、生产工艺提升产品质量与品质。可靠的质量和稳定的性能，获得了台湾气动产品市场的肯定，台亚生产的“”品牌产品的销售额长期位居第一。

气缸的选型

双作用气缸输出力表单位Kgf 缸径

mm 气缸的理论输出力（推力）单位：KG/公斤

使用空气压力MPa

0.2 0.3 0.4 0.5 0.6 0.7 0.8

10 1.57 2.36 3.14 3.93 4.71 5.50 6.28

16 4.02 6.03 8.04 10.1 12.1 14.1 16.1

20 6.28 9.42 12.6 15.7 18.8 22.0 25.0 25 9.81 14.7 19.6 24.5 29.4 34.4 39.2

32 16.0 24.1 32.2 40.2 48.3 56.3 64.4

40 25.1 37.7 50.3 62.8 75.4 88.0 100.5

50 39.2 58.9 78.5 98.2 117 137 157

63 62.3 93.5 125 156 187 218 250

80 100 151 201 251 300 352 402

100 157 236 314 393 471 550 628

125 245 368 491 615 736 859 982

160 402 603 804 1005 1206 1407 1608

180 508 763 1018 1272 1527 1781 2036

200 628 942 1257 1571 1885 2199 2514

250 981 1473 1963 2454 2945 3436 3926

320 1608 2412 3216 4021 4825 5629 6432

400 2531 3796 5026 6283 7539 8796 10052
