艾德克斯电子负载操作指导书

  • 格式：docx
  • 大小：146.19 KB
  • 文档页数：5

1 艾德克斯电子负载操作指导书

1. 目的:

为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本作业指导书

2. 范围：

本作业指导书适用该仪器的使用操作

3. 职责：

工艺组:负责仪器定期校验

实验室：负责仪器设备保养，作业指导书编写.

使用者：按照作业指导书使用仪器

4. 作业内容：

4.1. 仪器介绍

4.1.1. 仪器主要参数

输出电压:DC500V,输出功率:300W,输出电流:15A

操作模式:除了4个经典模式外,还包含电池放电模式、Von Voff 、动态测试等.

定电流操作模式:不管输入电压是否改变，电子负载消耗一个恒定的电流.

定电压操作模式: 电子负载将消耗足够的电流来使输入电压维持在设定的电压上.

定电阻操作模式:电子负载被等效为一个恒定的电阻会随着输入电压的改变来线性改变电流

定功率操作模式: 电子负载将消耗一个恒定的功率，如果输入电压升高，则输入电流将减少，功率P（=V

* I ）将维持在设定功率上.

4.1.2. 仪器面板介绍

2 NO 名称 NO 名称

1 开关机按键 8 输出接线端了正极

2 数字键盘 9 输出接线端了负极

3 选择定功率模式，设定功率输入值 10 主显示屏

4 Shift复合键 11 选择定电流模式设定电流输入值

5 选择定电阻模式，设定电阻输入值 12 选择定电压模式设定电压输入值

6 控制负载的输入状态：开启/关闭 13 副显示屏

7 上下移动键和Enter确认键 14 调节旋钮

4.1.3. 指示灯功能描述

4.2. 定电流负载模式操作步骤

4.2.1. 插上仪器电源、启动仪器处于待机状态.

4.2.2. 在仪器面板上按I-set键，屏幕显示CURRENT=0.000A .

4.2.3. 通过数字键或者是旋钮输入所需的电流值，如CURRENT=1A按 Enter键确认.

4.2.4. 被测样品与仪器连接

4.2.5. 在仪器面板上按ON/OFF 键,仪器开始输出电流.

4.3. 定电压负载模式操作步骤

4.3.1. 操作步骤同4.4

4.4. 定电阻负载模式操作步骤

4.4.1. 操作步骤同4.4

4.5. 定功率负载模式操作步骤

4.5.1. 操作步骤同4.4

4.6. 电池放电测试操作步骤

4.6.1. 定义: 使用恒流模式来进行容量测试,可编程设置关断电平,当电池电压过低时,系统确定

电池达到设定阈值或非安全状态前夕,自动中断测试.在测试过程中可以观测电池的电压,放电电流,负载功率和电池已放电容量.

3 4.6.2. 在仪器面板上按 On/Off键，使负载的输入状态为关闭，连接好待测电池.

4.6.3. 按 I-set键，VFD显示CURRENT= 0.000A,设置电池的放电电流,按Enter键确认.

注意：负载的放电电流必须小于电池所供给的电流,在此范围内尽量设大.

4.6.4. 按Shift+ Battery（数字键8）,屏幕显示MIN OLT=0.10V,设置关断电压,按Enter键开始 放电测试. 当电池电压跌落到关断电压时, 负载的输入状态自动OFF.

4.6.5. 再次按hift+ Battery（数字键8）键可退出电池容量测试模式.

4.6.6. 在测试过程中按上下键切换观察电池的电压,实际放电电流和负载功率,电池已放电容量.

4.7. Von Voff 操作步骤

4.7.1. 定义: 当待测电源上升速度或下降速度慢时,电子负载就有可能将待测电源保护.电子负载提供了Von（带载电压）和Voff （卸载电压）功能,当待测电源电压上升且大于Von 带载电压时,负载开始带载测试.当待测电源电压下降且小于Voff 卸载电压时,负载则卸载，输入状态为OFF.

4.7.2. 按 Shift + Menu 键进入菜单

4.7.3. 屏幕显示MAX CURRENT SET，按下方向键▼至>VOLTAGE ON SET,按Enter键确认.

4.7.4. 屏幕显示>VOLT.ON=0.00V,按数字键设置带载电压值(0.1V至最大电压值),按Enter确认.

4.7.5. 按下方向键▼至>VOLTAGE OFF SET, 按Enter键确认.

4.7.6. 屏幕显示>VOLT.OFF=0.00V按数字键设置卸载电压值(0V至最大电压值) 按Enter键确认.

4.8. 动态测试操作步骤

定义: 动态测试操作能够使负载在两种负载电流或电压间反复切换，此功能可以用来测试电源的动态特性.动态测试操作可以用前面板Shift + Tran键使能或失能,在动态测试操作以前,应首先设置动态测试操作的相关参数Shift +S-Tran. 这些参数包括：A值脉宽时间,B 值脉宽时间及动态测试模式、动态测试模式可分为连续模式,脉冲模式及触发模式.

Shift + S-Tran LEVEL A =0.000A 设置A 的值

Enter WIDTH A = 0.5ms 设置A 的时间宽度

Enter LEVEL B=0.000A 设置B 的值

Enter WIDTH B= 0.5ms 设置B 的时间宽度

Enter >CONTINUOUS

>PULSE

>TOGGLED 设置动态测试模式

Enter 动态参数设置完成

4.8.1.1. 连续模式（CONTINUOUS）:在连续模式下，当动态测试操作使能后，负载会连续的在A值及B值之间切换.

4.8.1.2. 举例操作.负载电流在5A和10A之间切换,负载电流在 5A时保持2ms,在 10A时保持3ms.假设被测仪器输出电压为12V，当前在定电流模式下.

4

4.8.1.3. 关闭负载的输入

4.8.1.4. 按下Shift+ S-Tran ,设置 LEVEL A=5A,按 Enter,设置 WIDTH A=3ms,按Enter,

设置 LEVER B=10A,按 Enter,设置 WIDTH B=2ms,按 Enter确认.

4.8.1.5. 此时动态模式为CONTINOUS，按 Enter确认.

4.8.1.6. 按 On/Off键打开负载的输入.

4.8.1.7. 按下 Shift+ Tran 开始执行动态测试操作.

4.8.1.8. 再按下 Shift+ Tran 将停止动态测试操作.

4.8.2. 脉冲模式（PULSE）: 在脉冲模式下,当动态测试操作使能后,每接收到一个触发信号,负载就会切换到B 值下, 在维持B脉宽时间后,会切换回A值下.

4.8.2.1. 举例操作.负载电流在5A 和 10A之间切换.负载每接收到一个触发信号，就会切换到10A

电流值,10ms后切换回 5A电流值.假设被测仪器输出电压为 12V,当前在定电流模式下.

4.8.2.2. 按下 On/Off，关闭负载输入 .

4.8.2.3. 按下 Shift+ S-Tran,设置LEVER A=5A,WIDTH A=10ms,LEVER B=10A,WIDTH,B=10ms,此时 动态模式为 CONTINOUS.

4.8.2.4. 按下方向键▼至>PULSE

4.8.2.5. 按 Enter设置动态模式为 PULSE.

4.8.2.6. 按下 On/Off，打开负载输入.

4.8.2.7. 按下 Shift + Tran 开始执行动态测试操作.

4.8.2.8. 按下 Shift+ Trigger开始另一次脉冲，复按 Shift+ Trigger，可以得到更多的脉冲.

4.8.2.9. 按下 Shift+ Tran 将停止动态测试操作.

4.9. 保护功能

4.9.1. 过电压保护（OV）, 当输入电压大于最大电压值时,负载过电压保护,输入OFF，蜂鸣器鸣叫，屏幕显示OVER VOLTAGE.

4.9.2. 过电流保护（OC）,在定电流,定功率及定电阻模式时，当负载输入电流增加到电流上限时，

5 负载将调整为最大保护电流输入,屏幕显示负载状态信息显示为CC. 在定电压模式，动态测试操作或顺序操作时,当负载输入电流增加到电流上限时，蜂鸣器鸣叫，显示电电压和电流值同时闪烁.

4.9.3. 输入极性反接,当输入极性反接时,蜂鸣器鸣叫,屏幕显示REVERSE VOLTAGE .

4.9.4. 过温度保护(OH), 当负载内部功率器件超过80℃时,负载温度保护.此时输入OFF，蜂鸣器鸣叫, 屏幕显示OVER HEAT.

合集下载

电子数显卡尺操作指导书

电子数显卡尺操作指导书

好好学习社区

更多优惠资料下载： 德信诚培训网 电子数显卡尺操作指导书

（ISO9001-2015）

1.0目的

对电子数显卡尺使用进行控制，确保电子数显卡尺使用规范化。指导现场检验人员对卡尺的使用操作及日常维护。

2.0检验范围和检验条件：

适用于公司目前的数显卡尺的使用操作及维护。

3.0具体内容

3.1数显卡尺各部件的名称与作用：

1.内爪（测量内尺寸）;2.外爪（测量外尺寸）;

3.高度差测定面（测量有台阶状的尺寸）;4.深度尺（测量深度尺寸）;

5.滑尺（沿主尺滑动的装置）;6.主尺（读取所测值的整数部份）

7.滑尺固定螺钉（固定滑尺）;8.LCD显示窗（直接在LCD窗口读取所测值）;

9.电池盖（保护电池，防止漏电）;

3.2.数显卡尺的操作步骤：

➢ 使用卡尺前，先用干净的小纸片或碎布对测量面进行清洁。 1

3 7 8 5

9 4

2 6

10 11

电子分析天平操作指导书

电子分析天平操作指导书

德信诚培训网

更多免费资料下载请进： 好好学习社区 电子分析天平操作指导书

1.0目的

明确XS205电子分析天平的使用要求、基本操作步骤、维护、保养方法，以便于按照规程进行仪器操作。

2.0范围

本规程适用于XS205电子分析天平的使用操作。

3.0职责

分析员执行本规程，QC经理及指定人监督本规程的实施。

4.0电导池常数常用测定方法

4.1 准备

4.1.1 天平电源，数据线等接触良好，输入电源必须有良好的接地。环境温湿度符合要求。

4.1.2天平应水平放置于防震台上，观察水平指示仪，调节水平支脚使天平水平使气泡应位于指示仪的中央。

4.1.3 XS205电子天平允许最大称量值为81g(0.01mg)，当分度值为0.1mg时，最大称量值为210g。操作者在称量过程中不可超过此极限值，不允许称量带磁性和腐蚀性试样。

4.2 开机

接通电源，按ON/OFF键开启天平，预热30分钟。

4.3 日常校准

4.3.1 先检查零点，再用已经校准过的三个砝码校准天平2mg,50mg,80g。放在如下图中心、左上，左下，右上，右下五个位置，各位置示值误差不得超过最 德信诚培训网

更多免费资料下载请进： 好好学习社区 大允许差。填写《XS205电子分析天平日常校准记录》。日常校准合格后才能称量。

4.3.2 最大允许差如下表

实际分度值

载荷m 0.01mg 0.1mg

0≤m≤5000mg 0.05 mg 0.5 mg

5000mg≤m≤20g 0.1 mg 1.0 mg

20g≤m 0.15 mg 1.5 mg

4.4 称量

4.4.1 按一下>O/T

4.4.2 去皮称量，将称量纸或样品容器（如称量瓶等）置于秤盘上并从显示屏读取称量值。当稳定指示符号（＊）出现后，按>O/TO/T

4.4.3 直接称量，按一下>O/T

4.4.4 填写《XS205电子分析天平使用记录》。

4.4.5 若当日不再继续称量，则关机。

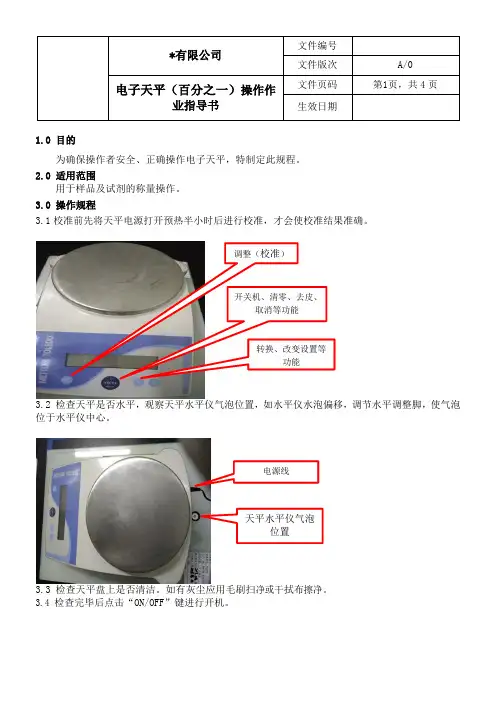

电子天平(百分之一)操作作业指导书

电子天平(百分之一)操作作业指导书

*有限公司 文件编号

文件版次 A/0

电子天平（百分之一）操作作业指导书 文件页码 第1页，共4页

生效日期

1.0 目的

为确保操作者安全、正确操作电子天平，特制定此规程。

2.0 适用范围

用于样品及试剂的称量操作。

3.0 操作规程

3.1 校准前先将天平电源打开预热半小时后进行校准，才会使校准结果准确。

3.2 检查天平是否水平，观察天平水平仪气泡位置，如水平仪水泡偏移，调节水平调整脚，使气泡位于水平仪中心。

3.3 检查天平盘上是否清洁。如有灰尘应用毛刷扫净或干拭布擦净。

3.4 检查完毕后点击“ON/OFF”键进行开机。

调整（校准）

开关机、清零、去皮、取消等功能

转换、改变设置等功能

电源线

天平水平仪气泡位置

*有限公司 文件编号

文件版次

A/0

电子天平（百分之一）操作作业指导书 文件页码 第2页，共4页

生效日期

3.5 校准：在秤盘上不加任何物体的情况下，按住“CAL 校准”键不松手，约过 3 秒后显示“---CAL---”时即刻松手，稍候，显示闪耀“校准砝码值”，将闪耀的“校准砝码值”的砝码置于秤盘上，显示“-------”等待状态，稍候，显示“0.00”，校准结束。

开机

1 2

*有限公司

文件编号

文件版次 A/0

电子天平（百分之一）操作作业指导书

文件页码 第3页，共4页

生效日期

3.6 最后显示“0.00”的称量模式，天平可正常工作。

3.7“MENU”为设置菜单键，长按“MENU”键将进入设置模式。

3.8 “F”为功能调用键，必须在设置菜单激活状态下使用。

4.0 注意事项：

4.1 将天平置于稳定平整的工作台上。

4.2 使用前应按规定通电预热。

4.3 皮重和称物的质量之和不得超过天平称量范围。 4 3

5 6

“MENU”为设置菜单及保存退出键

*有限公司 文件编号

文件版次 A/0

电子天平（百分之一）操作作业指导书 文件页码 第4页，共4页

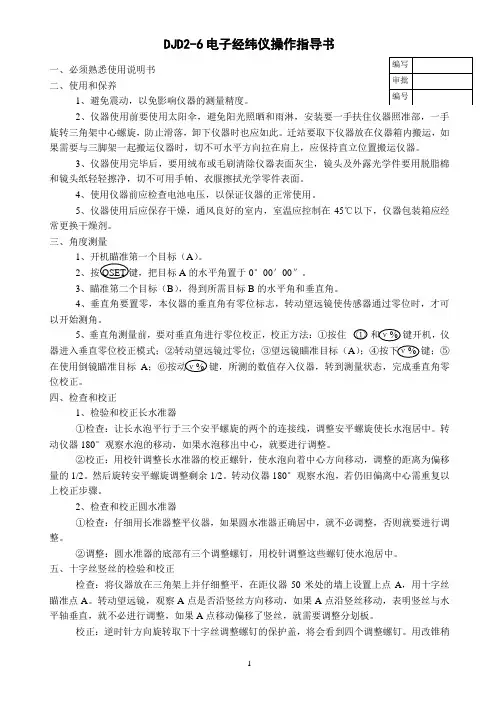

电子经纬仪操作指导书
