混凝土护坡施工方案

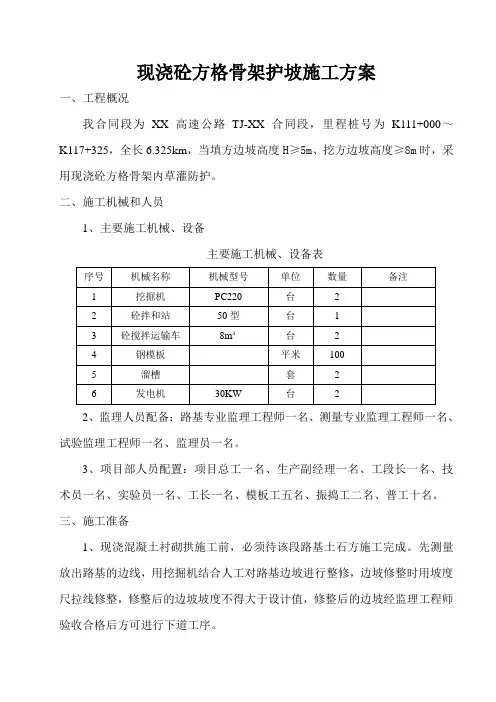

现浇砼方格骨架护坡施工方案

一、工程概况

我合同段为XX高速公路TJ-XX合同段，里程桩号为K111+000～K117+325，全长6.325km，当填方边坡高度H≥5m、挖方边坡高度≥8m时，采用现浇砼方格骨架内草灌防护。

二、施工机械和人员

1、主要施工机械、设备

主要施工机械、设备表

序号 机械名称 机械型号 单位 数量 备注

1 挖掘机 PC220 台 2

2 砼拌和站 50型 台 1

3 砼搅拌运输车 8m³ 台 2

4 钢模板 平米 100

5 溜槽 套 2

6 发电机 30KW 台 2

2、监理人员配备：路基专业监理工程师一名、测量专业监理工程师一名、试验监理工程师一名、监理员一名。

3、项目部人员配置：项目总工一名、生产副经理一名、工段长一名、技术员一名、实验员一名、工长一名、模板工五名、振捣工二名、普工十名。

三、施工准备

1、现浇混凝土衬砌拱施工前，必须待该段路基土石方施工完成。先测量放出路基的边线，用挖掘机结合人工对路基边坡进行整修，边坡修整时用坡度尺拉线修整，修整后的边坡坡度不得大于设计值，修整后的边坡经监理工程师验收合格后方可进行下道工序。 2、基础开工前，向监理工程师提交本工程施工组织设计和开工报告，经监理工程师批准后方可开工。

3、测量放样：根据设计要求定出骨架基础大样，用挖掘机结合人工将基础基坑开挖好，按图纸设计平面位置、标高及几何尺寸进行施工。

4、施工现场用电采用发电机发电。

5、在现场设置分项工程施工标志牌，标明主要技术负责人、现场质量管理人员、试验检测人员、安全负责人、主要施工工艺及质量标准，来指导施工。并设立安全生产牌。

四、临时排水方案

由于我合同段主要属于膨胀土土质区域，施工期间应严格采取措施避免雨水浸泡、冲刷坡面及基坑，因此在施工前需做好临时截水沟、隔水土埂等设施，防止雨水冲毁边坡，同时准备好雨布，防止施工过程中突然降雨而冲刷未凝固的混凝土表面。

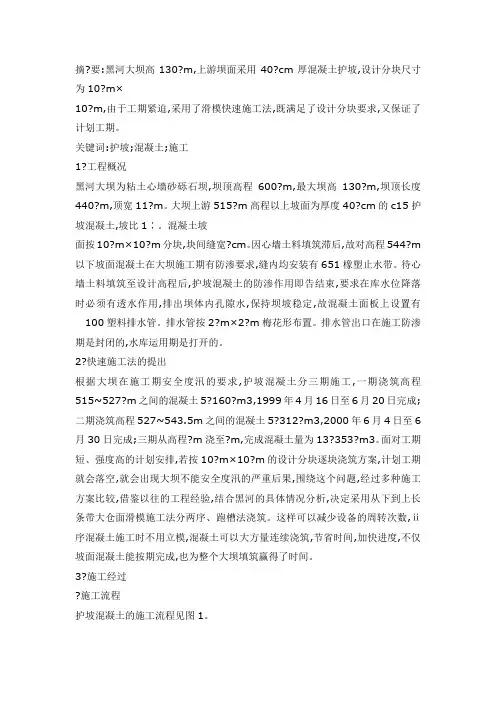

摘?要:黑河大坝高130?m,上游坝面采用40?cm厚混凝土护坡,设计分块尺寸为10?m×

10?m,由于工期紧迫,采用了滑模快速施工法,既满足了设计分块要求,又保证了计划工期。

关键词:护坡;混凝土;施工

1?工程概况

黑河大坝为粘土心墙砂砾石坝,坝顶高程600?m,最大坝高130?m,坝顶长度440?m,顶宽11?m。大坝上游515?m高程以上坡面为厚度40?cm的c15护坡混凝土,坡比1∶。混凝土坡

面按10?m×10?m分块,块间缝宽?cm。因心墙土料填筑滞后,故对高程544?m以下坡面混凝土在大坝施工期有防渗要求,缝内均安装有651橡塑止水带。待心墙土料填筑至设计高程后,护坡混凝土的防渗作用即告结束,要求在库水位降落时必须有透水作用,排出坝体内孔隙水,保持坝坡稳定,故混凝土面板上设置有100塑料排水管。排水管按2?m×2?m梅花形布置。排水管出口在施工防渗期是封闭的,水库运用期是打开的。

2?快速施工法的提出

根据大坝在施工期安全度汛的要求,护坡混凝土分三期施工,一期浇筑高程515~527?m之间的混凝土5?160?m3,1999年4月16日至6月20日完成;二期浇筑高程527~543.5m之间的混凝土5?312?m3,2000年6月4日至6月30日完成;三期从高程?m浇至?m,完成混凝土量为13?353?m3。面对工期短、强度高的计划安排,若按10?m×10?m的设计分块逐块浇筑方案,计划工期就会落空,就会出现大坝不能安全度汛的严重后果,围绕这个问题,经过多种施工方案比较,借鉴以往的工程经验,结合黑河的具体情况分析,决定采用从下到上长条带大仓面滑模施工法分两序、跑槽法浇筑。这样可以减少设备的周转次数,ⅱ序混凝土施工时不用立模,混凝土可以大方量连续浇筑,节省时间,加快进度,不仅坡面混凝土能按期完成,也为整个大坝填筑赢得了时间。

3?施工经过

?施工流程

护坡混凝土的施工流程见图1。

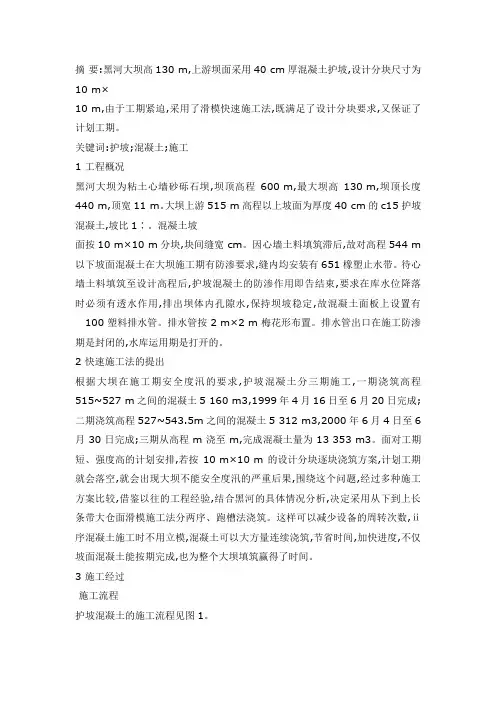

摘 要:黑河大坝高130 m,上游坝面采用40 cm厚混凝土护坡,设计分块尺寸为10 m×

10 m,由于工期紧迫,采用了滑模快速施工法,既满足了设计分块要求,又保证了计划工期。

关键词:护坡;混凝土;施工

1 工程概况

黑河大坝为粘土心墙砂砾石坝,坝顶高程600 m,最大坝高130 m,坝顶长度440 m,顶宽11 m。大坝上游515 m高程以上坡面为厚度40 cm的c15护坡混凝土,坡比1∶。混凝土坡

面按10 m×10 m分块,块间缝宽 cm。因心墙土料填筑滞后,故对高程544 m以下坡面混凝土在大坝施工期有防渗要求,缝内均安装有651橡塑止水带。待心墙土料填筑至设计高程后,护坡混凝土的防渗作用即告结束,要求在库水位降落时必须有透水作用,排出坝体内孔隙水,保持坝坡稳定,故混凝土面板上设置有100塑料排水管。排水管按2 m×2 m梅花形布置。排水管出口在施工防渗期是封闭的,水库运用期是打开的。

2 快速施工法的提出

根据大坝在施工期安全度汛的要求,护坡混凝土分三期施工,一期浇筑高程515~527 m之间的混凝土5 160 m3,1999年4月16日至6月20日完成;二期浇筑高程527~543.5m之间的混凝土5 312 m3,2000年6月4日至6月30日完成;三期从高程 m浇至 m,完成混凝土量为13 353 m3。面对工期短、强度高的计划安排,若按10 m×10 m的设计分块逐块浇筑方案,计划工期就会落空,就会出现大坝不能安全度汛的严重后果,围绕这个问题,经过多种施工方案比较,借鉴以往的工程经验,结合黑河的具体情况分析,决定采用从下到上长条带大仓面滑模施工法分两序、跑槽法浇筑。这样可以减少设备的周转次数,ⅱ序混凝土施工时不用立模,混凝土可以大方量连续浇筑,节省时间,加快进度,不仅坡面混凝土能按期完成,也为整个大坝填筑赢得了时间。

3 施工经过

施工流程

护坡混凝土的施工流程见图1。

1

混凝土预制块护坡施工方案

2 目录

一、编制范围 ............................................. 3

二、编制依据 ............................................. 3

三、 施工目标 .......................................... 3

五、主要施工工艺： ....................................... 4

六、质量保证措施 ......................................... 7

七、安全保证措施 ......................................... 8

3 一、编制范围

本施工方案适用于油房沟泄洪工程初步设计所含护坡段施工，主要施工项目有护坡破面修整、护坡护脚浇筑、砂石垫层、混凝土预制块铺设、坡肩浇筑。

二、编制依据

◆工程施工设计图及有关设计文件

◆《堤防工程施工质量评定与验收规程》SL239-1999

◆ 《建筑工程施工质量验收统一标准》GB50300-2001

◆ 市政道路工程质量检验评定标准》CJJ01-90

◆《建筑地基基础工程施工质量验收规范》GB50502-2002

1、以工程的高质量、快工期、文明、安全、环保、经济、实用为中心思想编制本施工方案。

2、从公司的工程师和专家及在类似工程施工的老技术人员经验中学习，并参考了一部分实用的施技术规范。

三、施工目标

1、安全目标：坚持“安全第一，预防为主”的方针，伤亡率为零，杜绝重大安全事故。

2、文明施工：佩戴好安全“三宝”安全帽、安全带、安全生命绳，配备齐全劳动保护。施工现场做到活完、料净、场地清，严格遵守区文明工地的规定和要求。 四、施工准备

1、天气情况：因本工程作业特殊性，管理人员应精确掌握在施工期间天气变化情况 。
