电子测量仪器及应用教案

中等专业学校2023-2024-1教案编号：教学内容目前大多数兆欧表都用磁电系比率表的结构，也有采用其他结构形式的兆欧表。

本节主要介绍磁电系比率表结构的兆欧表。

一、结构和工作原理1.结构兆欧表的基本结构是一台手发电机和一只磁电系比率表。

手摇发电机(直流或交流与整流电路配合的装置)的容量很小，而输出电压很高。

兆欧表就是根据发电机能发出的最高电压来分类的，电压越高，能测量的绝缘电阻阻值就越大磁电系比率表是一种特殊形式的磁电系测量机构，它的形式有几种，但基本结构和工作原理都是一样的。

与电动系比率表的结构相似，磁电系比率表也有两个动，没有产生反作用力矩的游丝。

动图的电流是通过导丝引入的。

两个动圈彼此间成一角度a，并连同指针固定于同一转轴上。

此外，动内是开有一个缺口的圆柱形铁心，所以，磁路系统的空气隙内的磁场是不均匀的。

磁电系比率表的基本结构如图6-22所示。

2.工作原理(1)磁电系比率表。

由于两个动中的电流受磁场的作用，产生两个方向相反的转矩，所以若其中一个电流产生转动力矩，而另一电流12则产生反作用力矩。

当两个教学内容力矩平衡时，指针将停留在某一位置上，相应的偏转角为a。

与电动系比率表有类似的结果，这一偏转角a将由两个动圈电流之比决定，即而与测量电路中的电源电压无关。

(2)兆欧表。

兆欧表的测量线路如图6-23所示。

图中，点画线框内表示兆欧表的内部电路，被测绝缘电阻R接于兆欧表的线路端钮L和地线端钮E之间，此外，在线路端钮的外圈上还有一个铜质圆环（图中虚线圆），称为保护环，又称为屏蔽接线端钮，它直接与发电机负极相接。

由图中可以看出，动1、内附电阻R与被测电阻R，串联;动圈2和内附电阻R，串联，它们都连接到手发电机F的两端，承受相同的电压U。

此时有由此式说明，当兆欧表结构一定时，R1、R2、Rc和Rv，均为定值，兆欧表可动部分的偏转角a与被测电阻Rx，有关。

中等专业学校2023-2024-1教案编号：教学环节教学活动内容及组织过程个案补充教学内容定不变时再读数。

《控制测量电子教案》PPT课件第一章：控制测量概述1.1 控制测量的定义与目的解释控制测量的概念讨论控制测量在工程和科研中的应用1.2 控制测量的方法与类型介绍常见的控制测量方法（如角度测量、距离测量、高程测量等）探讨不同类型的控制测量（如静态测量、动态测量、连续测量等）1.3 控制测量的基本原理介绍控制测量的基本原理，包括测量误差、数据处理、精度分析等第二章：测量仪器与设备2.1 测量仪器的基本原理介绍测量仪器的工作原理，如电子测距仪、全站仪、GNSS接收机等2.2 测量设备的选择与使用讨论测量设备的选择标准，如测量范围、精度、稳定性等演示测量设备的正确使用方法2.3 测量仪器的维护与校准解释测量仪器的维护与校准的重要性提供测量仪器维护与校准的方法和步骤第三章：控制测量数据采集与处理3.1 控制测量数据采集介绍控制测量数据采集的方法和技巧，如测站点设置、观测时间选择等3.2 控制测量数据处理解释控制测量数据处理的基本流程，包括数据清洗、平差计算、精度评估等3.3 控制测量数据的应用探讨控制测量数据在工程和科研中的应用，如地形测绘、建筑施工等第四章：控制测量误差分析4.1 测量误差的基本概念解释测量误差的概念和分类，如系统误差、随机误差等4.2 测量误差的来源与影响分析测量误差的来源，如仪器误差、环境干扰等讨论测量误差对测量结果的影响4.3 测量误差的处理与减小介绍测量误差的处理方法，如误差传播、补偿等探讨减小测量误差的方法，如改进测量设备、优化观测方案等第五章：控制测量的应用案例5.1 控制测量在建筑工程中的应用分析控制测量在建筑工程中的具体应用，如基础施工、建筑立面测量等5.2 控制测量在地质勘探中的应用探讨控制测量在地质勘探中的作用，如地形测绘、钻孔定位等5.3 控制测量在交通工程中的应用解释控制测量在交通工程中的应用，如道路设计、桥梁施工等第六章：现代控制测量技术6.1 概述现代控制测量技术介绍现代控制测量技术的发展趋势探讨现代控制测量技术在工程和科研中的应用6.2 全球导航卫星系统（GNSS）解释GNSS的工作原理及其在控制测量中的应用讨论GNSS的优点和局限性6.3 遥感技术在控制测量中的应用探讨遥感技术在控制测量中的应用，如卫星影像测量、激光雷达测量等第七章：控制测量数据处理软件7.1 控制测量数据处理软件概述介绍常见的控制测量数据处理软件，如Leica Geo Office、Trimble Geomatics Office等7.2 控制测量数据处理软件的操作演示控制测量数据处理软件的基本操作，如数据导入、编辑、平差计算等7.3 控制测量数据处理软件的应用案例分析控制测量数据处理软件在实际项目中的应用案例第八章：控制测量的质量控制8.1 控制测量质量控制的重要性讨论控制测量质量控制的重要性及其对工程和科研的影响8.2 控制测量质量控制的方法介绍控制测量质量控制的方法，如内部检查、外部检查、全流程质量控制等8.3 控制测量质量控制的应用案例分析控制测量质量控制在不同行业中的应用案例第九章：控制测量安全管理9.1 控制测量安全管理的重要性讨论控制测量安全管理的重要性及其对人员安全和设备保护的影响9.2 控制测量安全措施的制定与实施介绍控制测量安全措施的制定方法，如安全操作规程、应急预案等探讨控制测量安全措施的实施，如安全培训、现场监督等9.3 控制测量安全管理的应用案例分析控制测量安全管理在实际项目中的应用案例第十章：未来控制测量技术的发展趋势10.1 控制测量技术的创新与发展探讨控制测量技术的创新点和发展方向，如、大数据等10.2 控制测量技术在新技术领域的应用解释控制测量技术在新技术领域的应用，如无人驾驶、智慧城市等10.3 控制测量技术的发展对行业的影响讨论控制测量技术的发展对相关行业的影响和挑战重点和难点解析重点环节1：控制测量的定义与目的控制测量是工程和科研中不可或缺的部分，理解其定义和目的对于后续学习至关重要。

电子秤的用法和认识教案在我们的日常生活中，电子秤是一个非常常见的家用电器。

它可以帮助我们准确地测量物体的重量，对于食材的烹饪、药物的配制、运动员的体重管理等方面都有着重要的作用。

在本文中，我们将介绍电子秤的用法和认识教案，帮助大家更好地了解和使用这一便利的工具。

一、电子秤的用法。

1. 准备工作。

在使用电子秤之前，首先需要确保电子秤的电池充足，并且平稳地放置在水平的台面上。

另外，要确保电子秤的表面干净整洁，以免影响测量的准确性。

2. 测量物体重量。

将需要测量重量的物体放置在电子秤的称重平台上，等待一段时间直到显示屏上的数字稳定下来。

这个数字就是物体的重量，通常以千克或者克为单位显示。

如果需要转换单位，可以根据电子秤的操作说明进行操作。

3. 清零操作。

在测量多个物体的重量时，可以使用电子秤上的“清零”按钮将上一个物体的重量清零，然后再放置下一个物体进行测量。

这样可以确保每次测量的结果都是准确的。

4. 其他功能。

一些高级的电子秤可能还具有其他功能，比如计算脂肪含量、骨量等。

在使用这些功能时，需要仔细阅读电子秤的操作说明，按照说明进行操作。

二、认识教案。

1. 电子秤的原理。

电子秤是利用电子传感器来测量物体的重量。

当物体放置在电子秤的称重平台上时，电子传感器会受到物体重量的作用而产生微小的变化，这些变化会被转化为数字信号并显示在电子秤的显示屏上。

2. 电子秤的类型。

目前市面上主要有两种类型的电子秤，一种是台秤，一种是手持秤。

台秤适合测量较大物体的重量，比如食材、包裹等；而手持秤则适合测量较小物体的重量，比如药物、珠宝等。

3. 电子秤的准确性。

电子秤的准确性取决于其传感器的精度和稳定性，以及使用者的操作方法。

一般来说，合格的电子秤在正常使用情况下可以达到较高的准确性，但是在使用时还是需要注意避免震动和碰撞，以免影响测量结果。

4. 电子秤的维护。

为了确保电子秤的准确性和稳定性，我们还需要定期对电子秤进行维护。

可编辑修改精选全文完整版《电子测量仪器》课程标准课程名称: 电子测量仪器适用专业: （中职）应用电子学时: 72一、学分: 4二、引言本课程是全国中等职业学校电子类专业的专业基础课。

本课程主要是了解常用电子测量仪器的使用、性能及主要技术指标, 理解电子测量仪器的组成和工作原理, 会对测量结果进行简单的数据处理；为以后的电子技术基础等相关课程打下基础, 从而更好的学习后面课程。

一、课程性质本课程主要是了解常用电子测量仪器的使用、性能及主要技术指标, 理解电子测量仪器的组成和工作原理, 会对测量结果进行简单的数据处理；理论和实际相结合的电子技术课程。

二、课程设计思路课程设计思路: 按照我校中等专业学校培养计划, 结合实践性教学培养学生实际操作能力, 使学生加深理解, 着重培养学生的务实能力, 能够学以致用, 特别是为电子技术专业课程知识学习和应用打好良好的基础, 能分析和解决一些电子技术仪器的使用和故障问题。

三、课程目标1.知识目标:了解电子测量的内容、特点和测量方法。

理解误差的来源、表示方法和分类。

掌握测量结果的表示方法和数据处理。

了解现代智能仪器的基本工作原理, 理解常用电子测量仪器的组成和工作原理。

能阅读电子测量仪器说明书, 能根据被测对象正确地选择仪器。

熟练掌握常用电子测量仪器的操作技能。

能正确使用仪器完成基本测量任务。

能对测量结果进行简单的数据处理。

2.能力目标:能正确使用常用电子测量仪器, 在电子产品设计和维修中, 能熟练使用电子测量仪器进行相关测量工作。

3.职业素质目标:培养学生的分析问题、解决问题的能力, 以及逻辑思维能力；培养学生的创新能力和实践能力；培养学生实事求是、严谨负责的科学态度和良好的工作习惯；培养团队合作能力和组织协调能力四、内容标准五、实施建议（一）教学建议由于本课程的主要教学内容涉及基本的电子测量仪器的工作原理和使用方法的教学环节, 必须通过实验、实训才能达到应用技能的培养目标。

《数字式万用表的使用方法》教案教学过程二、数字式万用表的基本结构1、数字式万用表的基本结构数字式万用表由液晶显示器、电源开关、转换开关、面板等几部分组成。

2、数字式万用表的档位和量程欧姆档Ω（电阻档） 200Ω, 2K,20K ,200K,2M, 200M六档直流电压档（V=） 200mV, 2V, 20V, 200V, 1000V五档交流电压档（V~） 2V, 20V, 200V, 750V四档直流电流档（A=） 20μA,200μmA, 2mA，20mA，200mA，10A五档交流电流档（A~） 200μmA, 20mA，200mA，10A 四档另外，还有电容档，二极管挡NPN和PNP三极管放大倍数测量孔。

三、数字式万用表的使用方法（一）数字式万用表测量电阻的方法1.插好表笔红——“VΩ”黑——“COM”2.选择量程将选择开关旋在“Ω’档的适当量程上。

３.测量分别用红黑表笔接到电阻两端金属部分，读出显示屏上的数值。

注意事项：1、测量电阻时，被测电阻器不能处在带电状态。

2、在电路中，当不能确定被测电阻有没有并联电阻存在时，应把电阻器的一端从电路中断开，才能进行测量。

3、测量电阻时，不应双手触及电阻器的两端。

特别强调：数字式万用表测量电阻的方法和指针式万用表相比较为简单，但是在路电阻的测量要特别注意其测量方法。

（二）数字式万用表测量电压的方法（交直流电压）1.插好表笔红——“VΩ”黑——“COM”2.选择档位和量程将选择开关旋在“V-”或“V~”挡的适当量程上。

让学生们指出数字式万用表的各个部分。

讲解后，让学生们对照自己的万用表同桌两个人为一组说出各档位和量程。

要求同学们熟知在路电阻的测量，以及在测量时手不能触及电阻器的两端。

同学在测量直流电压的时候可以测量正常电池的电压或者旧电池的电压，让同学们认识到正常电池和旧电池电压的差别，并３.测量分别用红黑表笔接到交流或直流电源的两端，读出显示屏上的数值。

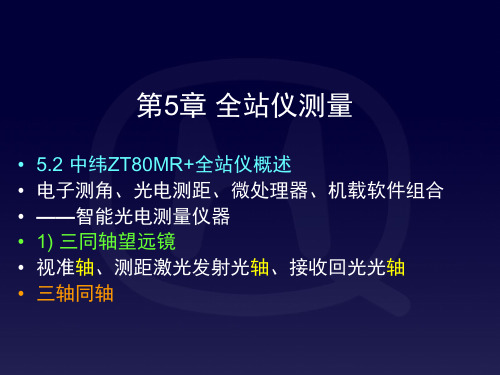

工程测量电子教案第一章：工程测量概述1.1 工程测量的定义介绍工程测量的概念和作用解释工程测量在工程建设中的重要性1.2 工程测量的发展历程回顾工程测量的历史发展介绍现代工程测量技术的进展1.3 工程测量的主要任务阐述工程测量的主要任务和目标强调工程测量在各个工程领域中的应用1.4 工程测量学的基本原理介绍工程测量学的基本原理和方法解释测量误差的来源和处理方法第二章：测量仪器的使用与维护2.1 测量仪器概述介绍常用测量仪器的类型和功能解释测量仪器的重要性和正确使用方法2.2 水准仪的使用与维护详细介绍水准仪的结构和使用方法讲解水准仪的校准和维护技巧2.3 经纬仪的使用与维护详细介绍经纬仪的结构和使用方法讲解经纬仪的校准和维护技巧2.4 全站仪的使用与维护详细介绍全站仪的结构和使用方法讲解全站仪的校准和维护技巧第三章：测量基本原理与方法3.1 角度测量原理介绍角度测量原理和常用角度测量方法解释水平角和垂直角测量的重要性3.2 距离测量原理介绍距离测量原理和常用距离测量方法解释尺度和测距仪器的使用方法3.3 高程测量原理介绍高程测量原理和常用高程测量方法解释水准尺和水准仪的使用方法3.4 坐标测量原理介绍坐标测量原理和常用坐标测量方法解释坐标测量仪器的使用和坐标转换方法第四章：工程测量数据处理4.1 测量数据的整理与分析介绍测量数据的整理和分析方法解释数据的误差处理和数据平差原理4.2 测量数据的误差处理讲解测量数据的误差来源和处理方法强调误差控制在测量工作中的重要性4.3 测量数据的平差原理介绍测量数据的平差原理和方法解释最小二乘法和误差椭圆的应用4.4 工程测量结果的表达与报告介绍工程测量结果的表达和报告格式强调准确、清晰地报告测量结果的重要性第五章：常用工程测量方法与应用5.1 建筑工程测量方法与应用介绍建筑工程测量方法和技术解释建筑工程测量在设计和施工中的作用5.2 道路工程测量方法与应用介绍道路工程测量方法和技术解释道路工程测量在道路设计和施工中的作用5.3 水利工程测量方法与应用介绍水利工程测量方法和技术解释水利工程测量在水工设计和施工中的作用5.4 地下工程测量方法与应用介绍地下工程测量方法和技术解释地下工程测量在地下管线和隧道工程中的作用第六章：地形图的应用与绘制6.1 地形图概述介绍地形图的概念和作用解释地形图在工程测量和规划中的重要性6.2 地形图的绘制方法讲解地形图的绘制方法和步骤强调地形图绘制中的测量数据处理和图形表达6.3 地形图的应用介绍地形图在不同工程领域的应用解释地形图在工程设计和施工中的作用6.4 数字化地形图的与处理介绍数字化地形图的方法和处理技术强调数字化地形图在现代工程测量中的应用第七章：建筑施工测量7.1 建筑施工测量概述介绍建筑施工测量的重要性和目的解释建筑施工测量在工程建设中的作用7.2 建筑施工控制网的建立讲解建筑施工控制网的建立方法和步骤强调控制网的精度和稳定性对施工测量的影响7.3 建筑物的定位与放样介绍建筑物的定位和放样方法解释建筑物定位和放样精度的要求7.4 高层建筑施工测量讲解高层建筑施工测量的特殊性和方法强调高层建筑施工测量中的安全和技术要求第八章：道路工程测量8.1 道路工程测量概述介绍道路工程测量的重要性和目的解释道路工程测量在道路建设中的作用8.2 道路中线测量与放样讲解道路中线测量和放样的方法强调道路中线测量和放样的精度要求8.3 道路边线测量与放样介绍道路边线测量和放样的方法解释道路边线测量和放样的技术要点8.4 道路工程测量实例分析分析具体道路工程测量实例强调道路工程测量中的实际问题和解决方案第九章：水利工程测量9.1 水利工程测量概述介绍水利工程测量的重要性和目的解释水利工程测量在水工建设中的作用9.2 水工控制网的建立讲解水工控制网的建立方法和步骤强调控制网的精度和稳定性对水工测量的影响9.3 水工建筑物的定位与放样介绍水工建筑物的定位和放样方法解释水工建筑物定位和放样精度的要求9.4 水利工程测量实例分析分析具体水利工程测量实例强调水利工程测量中的实际问题和解决方案第十章：现代工程测量技术与发展10.1 卫星导航定位技术介绍卫星导航定位技术及其在工程测量中的应用解释全球定位系统（GPS）在工程测量中的作用10.2 遥感技术及其应用讲解遥感技术及其在工程测量中的应用强调遥感技术在大型工程测量中的优势10.3 地理信息系统（GIS）介绍地理信息系统及其在工程测量中的应用解释GIS在工程测量数据管理和分析中的作用10.4 工程测量技术发展趋势分析现代工程测量技术的发展趋势强调创新和技术进步对工程测量领域的重要性重点和难点解析1. 工程测量的定义与作用需要重点关注工程测量的具体定义，以及它在工程建设中的关键作用。

可编辑修改精选全文完整版《电子仪器与测量技术》课程教学标准目录一、课程名称二、适用专业三、必备基础知识四、课程的地位和作用五、主要教学内容描述六、重点和难点七、内容及要求模块一：电子测量技术基础1、教学内容2、教学要求3、教学手段及方法模块二：电子测量仪器1、教学内容2、教学要求3、教学手段及方法模块三：电子测量实训1、教学内容2、教学要求3、教学手段及方法模块四：现代电子测量技术1、教学内容2、教学要求3、教学手段及方法八、说明1、建议使用教材和参考资料2、模块学时分配3、考核方法及手段4、注意事项5、其他说明一、课程名称：电子仪器与测量技术。

二、适用专业：电子工程系各专业、通信工程系各专业。

三、必备基础知识：电分析基础、路低频电子线路、高频电子线路、数字电子技术等。

四、课程的地位和作用1、课程的地位：电子工程系与通信工程系各专业的专业基础必修课。

2、课程的作用《电子仪器与测量》课程是我院电子工程系与通信工程系各专业的主干专业基础课程之一。

其任务是使学生具备有关电子测量仪器的基本知识和电子测量仪器的操作使用能力。

通过本课程的学习，应使学生掌握电子测量的原理和方法，掌握常用电子测量仪器的原理、性能和使用方法，了解测量误差的来源及处理方法。

其主要教学内容包括：测量误差和测量结果处理、测量用信号源、波形测量与示波器、频率与时间的测量、电压测量、频域测量、频谱分析和非线性失真的测量等。

其目的是使学生更好地使用和维护电子仪器，同时培养学生热爱科学、实事求是的学风，培养学生严肃认真、一丝不苟的工作作风和创新精神。

初步形成解决实际问题的能力。

通过理论与实践的学习与训练，使学生的全面素质得到提高，职业道德观得到加强。

该门课程学习的好坏将直接影响到学生后续课程的学习以及就业能力。

五、主要教学内容描述电子测量及测量技术基础、测量用信号源、电子示波器、电能量测量仪器、时间与频率测量仪器、频域测量仪器、常用元器件测量仪器、数据域测量仪器、现代电子测试技术与自动测试系统等。

第1页 实习班级 授课日期

课 程 电子技能实训 任课教师 项 目 项目三 常用电子测量仪器的使用 授 课 时 数 任 务 任务二 万用表的使用 授 课 时 数

任务教学目标

任务目标： 1.能熟悉万用表的面板，了解万用表的测量功能。 2.能正确使用指针式和数字式两种万用表进行各种参数测量。

实 习 准 备 模拟万用表、数字万用表、螺丝刀、元器件若干、干电池、直流稳压电源。

电子技能实训授课教案（课日教案） 第2页

教学环节及时间分配 教 学 内 容 教 学 方 法

组织教学： 对学生点名，且对不来者进行简单的了解并记录。 引入指导： 对学习万用表重要性和必要性以及应用进行阐述，并介绍两种万用表的区别及各自特点。 讲授指导： 见教案内容。 项目三 常用电子测量仪器的使用 任务二 万用表的使用 一、项目简介 本项目介绍了几种常用电子仪器仪表的功能及使用。通过对晶体管特性图示仪、模拟/ 数字万用表、函数信号发生器以及双踪示波器的学习；掌握二极管、三极管特性曲线及相关参数的测量；掌握交直流电压、电阻等参数的测量；掌握交流信号的调试输出；掌握电信号周期、频率、幅度等参数的测量与计算；掌握电子仪器仪表的正确使用方法；掌握仪器仪表使用注意事项；通过对常用电子仪器仪表的学习，掌握仪器仪表在实际电路、学习中的灵活运用能力。 二、任务情景描述 万用表又称多用表，是一种多功能、多量程的测量仪表。用来测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等。万用表按显示方式分为指针万用表和数字万用表。本章节以MF-47型指针式万用表为典型，详细介绍指针式万用表及数字式万用表的基本使用方法。 三、任务准备 ★ MF-47型指针式万用表的使用 1.MF-47型指针式万用表的基本结构 （1）标度尺与表盘符号 在电阻测量标度尺上，表针满偏（刻度盘最右端）刻度为0，最大刻度值（刻度盘最左端）为，该标度尺上的数值是按“R 1”挡标注的，当选用其他欧姆档量程时，应乘以相应的倍率。另外，在电阻标度尺的中心刻度值附近，准确度最高。
