物理九年级上册 电流和电路单元测试卷（解析版） 一、初三物理 电流和电路 易错压轴题（难） 1．进一步探究 电容器是电气设备中的重要元件，是储存电荷的装置。通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。 (1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。充电过

程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。。

电压U/V 2 8 2 电荷量Q/C 4×10-3 6×10-3 2×10-3 5×10-3 电容C/F 2×10-3 0.75×10-3 1×10-3 2×10-3

(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为

SCd

（ε是一个常数，S为极板面积，d为极板间距离）。多电容器串联时，

121111=nCCCC…，（C表示总电容，C1、C2.……Cn表示各电容器的电容）。现有两个

极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到A QCU 2.5V 121221SSSdSd 121221SSddUSS 【解析】 【分析】 【详解】 (1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经

过开关的电流方向为B到A。 (2)[2]由表中数据可知

3-3210F2V410C

3-30.7510F8V610C

3-3110F2V210C

即 QCU

则 QCU

(3)[3]根据上题所得公式QUC，将表中数据带入可得

33510C2.5V210FQUC



(4)[4][5]现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联

接到电压为U的电源上，电容决定式为 SCd

则 11

1

SCd

22

2

SCd

因为多电容器串联时

121111=nCCCC…

则

12111=CCC

带入12CC、可得 121221

SSCSdSd

则总共能够储存的电量为 121221

USS

SdCSdQU

2．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示． （1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________． （2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线） （___________） （3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．

【答案】短路 电流表A2被烧坏 在并联电路中，干路电流大于支路电流

【解析】 【分析】 【详解】 （1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏． （2）改正电路如图：

（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结

论是：在并联电路中，干路电流大于支路电流． 【点睛】 电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．

3．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V． （1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）． ①请用笔画线代替导线将实物电路图连接完整_____． ②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。 ③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W． （2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．

【答案】 A 灯泡断路 移动滑动变阻器 0.8

【解析】 （1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一

上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：

②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中； ③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端； 由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功 率：； （2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：

①只闭合S和中间的开关，移动滑片使电压表示数为3.8V； ②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压UR；

③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．

故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器

(5). 0.8 (6). 【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。

4．有一阻值恒定的电阻元件，额定功率P额=6W，额定电压在10V～19V之间．若要正确使用该元件，应先知道其额定电压．实验室里有如下器材：一个蓄电池（电压约为6V）、一个电流表（量程：0～0.6A和0～3A）、一个定值电阻R0=10Ω，两个单刀开关、导线若干．请你用上述器材测出该元件的额定电压． （1）猜想与假设：根据欧姆定律I=U/R，电功率P=UI，只要我们测出元件电阻的阻值，进而就可计算出其额定电压． （2）设计实验： a．该元件的额定电流不超过___A．为提高测量的精确度，电流表应选量程_____A．

b．根据实验器材请把你设计的电路图画在方框中．___________ （3）进行实验：请按照你设计的电路图补全以下实验步骤，并写出测量的物理量及其对应的符号． a．连接电路；b．_______________________；c．_______________________________； d．断开开关，整理器材．

（4）用测量的物理量和已知物理量的符号表示出额定电压：U额=_________________．

【答案】0.6 0～0.6A 闭合S1，断开S2，记下电流表示数I1 闭合S1和S2，记下电流表示数I2 1021PIRII额 【解析】 试题分析：（2）①由题意知电阻元件的额定功率为P额=6W，假设额定电压最小为Umin=10V，则额定电流最大为I=P额/Umin=6W/10V=0.6A，所以电流表的量程选0～0.6A；②将电阻元件与R0并联，两个开关一个连在干路上、一个连在其中的一条支路上，电流表测量干路电流，如图所示． （3）实验步骤：b、闭合S1，断开S2，记下电流表示数I1；则电源电压为U=I1R0．c、闭合S1和S2，记下电流表示数I2；即为干路电流．

（4）只闭合S1时，仅R0接入电路，通过R0的电流为I1，则电源电压为U=I1R0①；当开关都闭合时，R0与R1并联接在同一电源上，通过R0的电流不变为I1，则通过R1的电流IR1=I2

﹣I1，U= IR1R1=（I2﹣I1）R1②；由①②得，则． 考点：额定电压测量实验探究过程

5．如图是“探究并联电路电流特点”的实验电路图：

电流表 A1 A2 A 电流I/A 0.16 0.24 2.0

合集下载

人教版物理九年级上册 电流和电路单元测试题(Word版 含解析)

人教版物理九年级上册 电流和电路单元测试题(Word版 含解析)

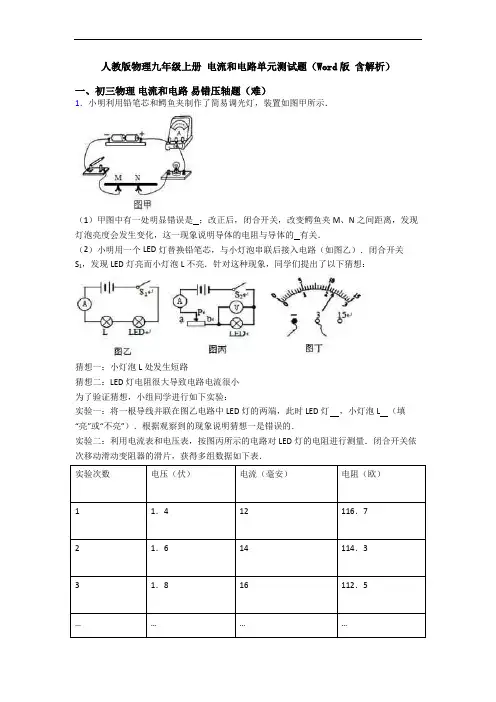

人教版物理九年级上册电流和电路单元测试题（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。

九年级物理上册 电流和电路单元测试题(Word版 含解析)

九年级物理上册 电流和电路单元测试题(Word版 含解析)

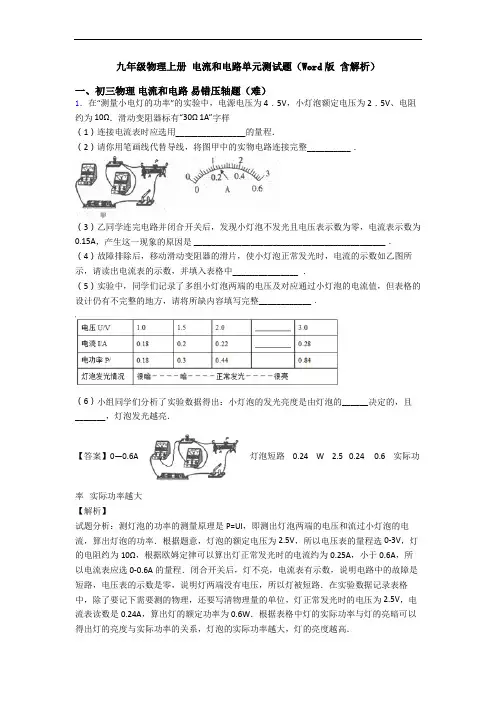

九年级物理上册电流和电路单元测试题（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．在“测量小电灯的功率”的实验中，电源电压为4．5V，小灯泡额定电压为2．5V、电阻约为10Ω．滑动变阻器标有“30Ω 1A”字样（1）连接电流表时应选用________________的量程．（2）请你用笔画线代替导线，将图甲中的实物电路连接完整__________．（3）乙同学连完电路并闭合开关后，发现小灯泡不发光且电压表示数为零，电流表示数为0.15A，产生这一现象的原因是 ____________________________________________．（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如乙图所示，请读出电流表的示数，并填入表格中_______________ ．（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格的设计仍有不完整的地方，请将所缺内容填写完整____________．（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的______决定的，且_______，灯泡发光越亮．【答案】0—0.6A 灯泡短路 0.24 W 2.5 0.24 0.6 实际功率实际功率越大【解析】试题分析：测灯泡的功率的测量原理是P=UI，即测出灯泡两端的电压和流过小灯泡的电流，算出灯泡的功率．根据题意，灯泡的额定电压为2.5V，所以电压表的量程选0-3V，灯的电阻约为10Ω，根据欧姆定律可以算出灯正常发光时的电流约为0.25A，小于0.6A，所以电流表应选0-0.6A的量程．闭合开关后，灯不亮，电流表有示数，说明电路中的故障是短路，电压表的示数是零，说明灯两端没有电压，所以灯被短路．在实验数据记录表格中，除了要记下需要测的物理，还要写清物理量的单位，灯正常发光时的电压为2.5V，电流表读数是0.24A，算出灯的额定功率为0.6W．根据表格中灯的实际功率与灯的亮暗可以得出灯的亮度与实际功率的关系，灯泡的实际功率越大，灯的亮度越高．考点：测小灯泡的功率2．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。

物理九年级上册 电流和电路单元测试题(Word版 含解析)

物理九年级上册 电流和电路单元测试题(Word版 含解析)

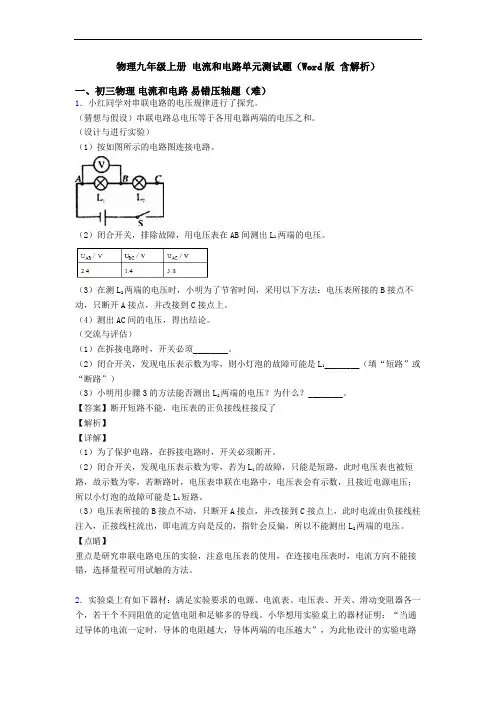

物理九年级上册电流和电路单元测试题（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．小红同学对串联电路的电压规律进行了探究。
