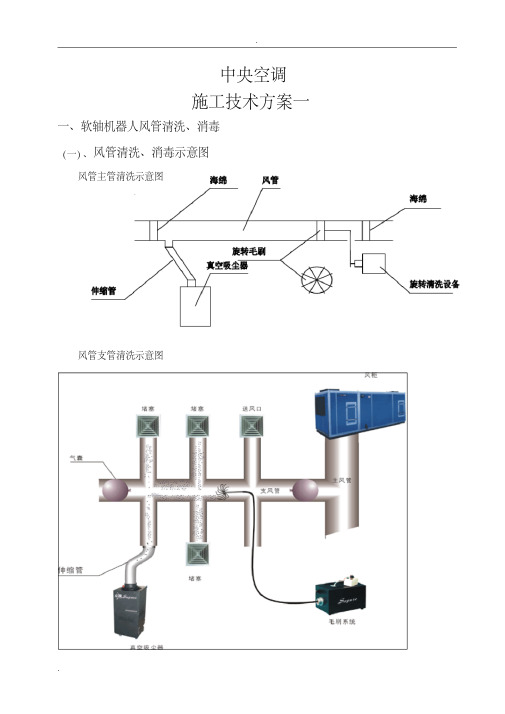

中央空调施工技术方案一一、软轴机器人风管清洗、消毒（一）、风管清洗、消毒示意图风管主管清洗示意图风管支管清洗示意图（二）、风管的清洗消毒方法及操作步骤风管清洗、消毒施工工艺流程图开始与业主协调工作结合空调施工图，了解风管系统布局将整个风管系统分成若干操作段器材搬入室内物品保护开始开口设备安装、施工就绪清洗机器人整体清洗风管清扫清洗前检测毛刷机局部清洗清洗球系统清洗清洗完进行自检清洗后检测清洗录像风管消毒封口恢复风管保温层开机试运行保护撤去，室内清扫室内确认空调机停止运行（三）、风管清洗、消毒原理利用空气负压机的大排气量使密闭管道内形成高流速、低真空的负压状态，通过机械方式、流体力学方式的刷、吹、震动等动作 ,使管道壁上的灰尘脱落，脱落的灰尘被高速气流运输到空气负压机，在通过空气负压机的初、中、高效三级过滤器时被阻截、收集，过滤后的空气被排放出去。
清洗后的管道用长效消毒剂对管道进行雾化消毒，使管道内长期保持干净、卫生。
（四）、风管清洗、消毒具体操作步骤1、清洗前的准备对室内物品进行保护性覆盖空调系统调查a 用录像监测设备侦察管道内的污染情况，并保存图片供监测及验收；b用取样框、无纺布、天平等仪器设备检测风管内壁粉尘量。
根据对空调系统检测调查，出具空调系统污染检测意见书。
在施工前必须通知被清洗的建筑物业主或其授权的代表。
通知内容包括清洗过程导致或者可能导致的不便。
选定作业区，封闭作业区及作业区外的送风口。
将整个工程分散为几个作业区，逐一施工。
制定工程计划书。
对带入施工现场的设备、仪器、机械都应认真检验，看是否完好，并对其进行湿式擦拭。
施工人员做好必需的防护，并用装有高效高气过滤器的吸尘器对施工设备进行清洗。
第二部分空调系统现场查验的执行表格执行表格目录表K-1 建设单位提供的空调系统资料登记表表K-2 现场查验小组成员及安全交底会签表表K-3 空调系统现场查验计划表表K-4 空调系统设备随机图纸、资料及备品备件查验表表K-5-1 蒸汽压缩式冷水机组（螺杆、离心）的现场查验表表K-5-2 溴化锂吸收式冷水机组的现场查验表表K-5-3 锅炉--燃煤锅炉___________ 的现场查验表表K-5-4 锅炉-燃气锅炉____________ 的现场查验表表K-5-5 锅炉-电锅炉______________ 的现场查验表表K-5-6 板式热交换器_____________ 的现场查验表表K-5-7 （冷冻/冷却）循环水泵的现场查验表表K-5-8 冷却塔设备_______________ 的现场查验表表K-5-9 空调水系统管线及附件的现场查验表表K-5-10 空调通风管道及附件_______ 的现场查验表表K-5-11 软水处理设备_____________ 的现场查验表表K-5-12 水处理设备_______________ 的现场查验表表K-5-13 新风机、空调机___________ 的现场查验表表K-5-14 通风机（普通）___________ 的现场查验表表K-5-15 消防通风系统_____________ 的现场查验表表K-5-16 风机盘管_________________ 的现场查验表表K-5-仃散热器___________________ 的现场查验表表K-5-18 空调房间空调效果检测的记录表表K-1 建设单位提供的空调系统资料登记表表K-2 现场查验小组成员及安全交底会签表成员安全交底书表K-3 空调系统现场查验计划表表K-4 空调系统设备随机图纸、资料及备品备件查验表物业项目：查验日期：编号:建设单位：参加人员:记录人： _____________ 时间：___________ 审核人：____________ 表K-5-1 蒸汽压缩式冷水机组（螺杆、离心）的现场杳验表表K-5-3 锅炉--燃煤锅炉 ________ 的现场查验表表K-5-4 锅炉-燃气锅炉__________ 的现场查验表■^基表K-5-5 锅炉-电锅炉_________ 的现场查验表表K-5-6 ______ 板式热交换器__________ 的现场查验表表K-5-7 （冷冻/冷却）循环水泵的现场查验表表K-5-8 冷却塔设备的现场查验表表K-5-9 空调水系统管线及附件的现场查验表检查项目检查结果备注关资料检查13.设计变更通知书表K-5-10 ______ 空调通风管道及附件的现场查验表表K-5-11 软水处理设备的现场查验表表K-5-12 水处理设备的现场查验表表新风机、空调机的现场查验表表K-5-14 ______ 通风机（普通） ________ 的现场查验表表K-5-15 消防通风系统__________ 的现场查验表表K-5-16 风机盘管 _________ 的现场查验表表K-5-17 散热器 ________ 的现场查验表表K-5-18 ____ 空调房间空调效果检测____ 的记录表物业项目：_______ 查验日期：_______________ 编号： __________ 建设单位：_______________ 参加人员：__________________记录人： __________ 时间：________________ 审核人：__________________。
长浩国丰酒店 外 包 项 目 内 部 维 保 项 目 楼层
编号Y型过滤器清洗时间Y型过滤器清洗后效果冷热水进出阀关闭是否严密排污口水质检查拆洗责任人过滤网清洗记录（皮带）检查电磁阀启闭是否灵活AHU电磁阀轴柄加油维保日期
B1 层
冷冻主机B1 层
冷却水进水过滤器B1 层
冷冻水进水过滤器B1 层
冷却水泵进水过滤器1B1 层
冷却水泵进水过滤器2B1 层
冷却水泵进水过滤器3B1 层
冷冻水泵进水过滤器1B1 层
冷冻水泵进水过滤器2B1 层
冷冻水泵进水过滤器3B1 层
热水泵进水过滤器1B1 层
热水泵进水过滤器2B1 层
热水泵进水过滤器1B1 层
FCU-管事部1B1 层
FCU-饼房B1 层
FCU-冷冻储藏室2B1 层
FCU-冷冻储藏室1B1 层
FCU-储藏室2B1 层
FCU-储藏室1B1 层
FCU-制服间B1 层
FCU-采购部B1 层
FCU-人事部B1 层
AHU-B - 6B1 层
AHU-B - 5B1 层
AHU-B - 4B1 层
AHU-B - 3B1 层
AHU-B - 2B1 层
AHU-B - 1B1 层
PAU-B-2B1 层PAU-B-1 SHANGHAI changhaoguofengjiudian

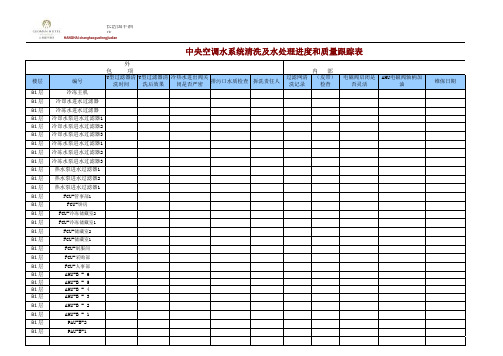

中央空调水系统清洗及水处理进度和质量跟踪表
guofengjiudian。
第一章概况一、中央空调清洗目的随着当今社会的飞速发展,越来越多的楼宇和高档别墅区普遍采用中央空调系统来对室内空气的温度、湿度、气流速度等进行有效的调节，不仅为人们生活、学习和工作提高了舒适的空间，且带来了前所未有的环境改善。
但由于空调系统不能得到及时清洗而引起的空气污染已越来越引起人们的高度重视,人们在迫切要求提高生活质量的同时,要求提高工作居住场所及其他公共场所环境质量（特别是空气质量）的呼声也越来越急切，因为这直接关系到他们的身心健康。
在使用中央空调环境下，大多数为封闭、半封闭空间，室内空气属循环利用，空气属循环利用，空气的清洁度依靠本身的过滤和定时输送活量新风来维持，因此相对室外空气来讲新鲜度较为浑浊,易积尘诱发细菌滋生。
由于中央空调是依靠风道及出风口将处理后的空气送入房间，风道属密闭空间,而室外空气中各类悬浮颗粒物不能完全被空气过滤装置所阻隔，因此微细灰尘便进入风道黏附在风道内壁上，加之大多数风道狭小，日积月累便形成大量积尘。
由于积尘极易滋生各类有害微生物，如:病毒、细菌、内霉菌、真菌、军团菌、冠状病毒等是寄生物和昆虫的摇篮，由于风道布置大多处于楼宇吊顶板内,加之风道内四季温湿度较为适宜，因此常常成为寄生动物和昆虫的活动空间（如：老鼠、蟑螂等），滋生细菌，传染疾病。
由于风道通过出风口、回风口与室内形成相对封闭空间，风道内的灰尘(一般肉眼看不到）及细菌会随着空调风吹到房间各个角落，逐渐变成室内空气的污染源，同时某一个房间的病菌也容易随着空调循环风吹到其他房间形成交叉感染。
如“非典”期间国家卫生部就曾命令停开室内所有无新风的中央空调，防止疫情传播.针对空气质量对人身健康危害，国外民众对此有较早及较深刻的认识，美国、日本、西欧等发达国家均早已出台与实施较为严密的中央空调使用及清洗法规以利民众健康，而国内于这方面较为落后，随着“非典”的爆发，我国政府对此也极为重视，相继出台了一系列的规范，以利广大人民的身心健康.二、中央空调机械化清洗的优点据介绍我国有超过500万个单位中央空调风管需清洗保养，而且以10%速度递增，这些中央空调大部分运行了20年以上从未进行清洗保养。
风机盘管清洗中央空调系统主要的末端设备--风机盘管是冷暖能量转换的关键，室内送风品质的保证，定期进行清洗、保养不仅能确保平稳、安全，达到冷热温度的标准要求，同时又能节能降耗，提高转换效率，起到了关键作用。
贵单位的中央空调系统的风机盘管自使用以来从未进行过彻底的清洗。
一、清洗范围：整个中央空调系统风机盘管的表冷器、风轮（不包括其他部分和部位）、送回风过滤网及相关设备的检查检修。
二、清洗内容：风机盘管表冷器翅片和风轮上沉积的油污、灰尘、菌类等。
三、清洗所用材料及技术标准：风机盘管表冷器的清洗采用大连三达奥克化学有限公司生产的高效油污净洗剂ND-310#，该药品属中性清洗剂，所用材料属ISO9002国际质量体系认证产品，通过了保险公司唯一产品承保的专业药品。
四、清洗程序：（1）做好准备工作，进入房间时首先在地上铺好防水地毯。
（2）切断电源，关闭空调开关。
（3）拆下风机盘管的风轮。
（4）检查电机是否正常运转，并记下接线方法。
（5）清洗前对风机盘管表冷器进行查验有无杂物堵塞和表冷器氧化油污、灰尘处理，然后进行清洗。
（6）采用高压气泵带清洗剂对表冷器和风轮进行清洗。
（7）用药剂擦洗积水盘，污水顺冷凝水管排出。
（8）关闭出水阀，打开进水阀，用水压冲出进水段污物及残渣。
（9）关闭进水阀，打开出水阀，用水压冲出出水段污物及残渣关闭出水阀，（10）清洗送、回风口过滤器。
（11）接线时对号入座，开启空调开关检查是否运转正常。
五、施工要求：在进行清洗过程中保质保量；不得出现损坏和不注意环境、室内卫生的情况；严格按照甲方的保卫、纪律要求按标准施工操作。
七、其他约定事项：1、如出现非乙方原因造成的设备损坏，费用由甲方承担。
2、如在清洗当中因清洗药剂、操作等原因出现损坏、腐蚀等所造成的损失由乙方负责。
工程报价书一、系统化学清洗报价：1、药剂费用：药剂名称型号冷却水系统冷温水系统强力除垢剂 GF-120# 13500元 10125元粘泥剥离剂 NB-777# 3760元 2820元预膜钝化剂 FD-90# 2250元 1687.5元小计： 19510.00元 14632.50元合计：34142.50元。
0.前言中央空调设备在现代生活中越来越普及,但其管道内积存的集尘、纤维物、石棉、花粉、皮屑和细菌等所带来的污染对人们的健康产生的影响也越来越受人们的关注。
国外从1970-1980年代,开始重视中央空调风管清洗,到1990年代就已经发展成为一个巨大的产业(美国有约400家公司,日本有近100家、欧洲约数百家公司)。
而在我国,因2003年爆发“非典”,政府才开始关注风管清洗的重要性,卫生部才开始颁布相关风管清洗的规范标准和文件,可见,我国的空调风管清洗行业刚刚起步。
虽然国外厂家生产清洗机器,但是它是根据国外中央空调风管制造的,很大一部分不能对我国中央空调风管产生作用。
因为国外的中央空调风管是标准和规范的,具有标准的形状。
而我国的中央空调风管是根据建筑面积设计安装的,各个风管不尽相同,属非标产品。
所以,在我国,中央空调风管清扫机器人设计与制造技术还不够成熟,有待改进和完善。
本人对此行业也特别关注,本文针对目前国内一般的中央空调管道清洗机存在的不足,提出几点改进意见。
一、常见的几种中央空调风管清洗机的不足及改进意见1.一般的清洗机器人都未装配摄像头自动刮灰器(如图1所示的清洗机就没安装),由于风管清洗时灰尘很大,大量灰尘很容易覆盖摄像头,实际清洗中根本无法看清前方路况和清洗效果。
改进意见:装配有摄像头自动刮灰器,可即使清扫灰尘,保持清晰的摄像效果,从而提高清扫效率。
图1普通型清洗机图2伸缩型清洗机2.有的清洗机毛刷数量少(如图2所示),只能清扫一个或两个管道壁面,这样会影响清扫效率。
改进意见:毛刷矩形管清扫时采用上下排滚刷结构(见图4),可同时清扫三个管道壁面,大大提高了清扫效率。
3.有的清洗机毛刷重量较大,伸臂过长,重心不稳,有点头重脚轻,如图3所示,前行时易翻倒。
改进意见:臂长应与车身和毛刷重量相适应,确保前行时稳步快行。
图3长臂型清洗机图4改进后的清洗机模型二、改进后的中央空调风管清洗机介绍综合以上三点改进意见,可以设计并制造出图4所示的中央空调风管清洗机,该清洗机技术性能明显高于现有的国内外产品,造型独特、新颖美观,运行平稳。
中央空调风道清洗方案编制依据：（一）本项目施工任务（二）中华人民共和国国家规范、行业有关规范标准：1）本工程范围在使用过程中，如有不明确或不一致之处，以标准要求高的或监理工程师指定的规范为准，如工程在施工期间国家对其有所修改，监理工程师在与招标人协商后决定是否进行相应的变更，并将结果以书面形式通知承包人。
2）本工程的施工组织设计、实施以及工程验收应依据合同文本、国家及北京市现行的相关标准、规范和规程、法律、法规及政府授权管理部门及要求进行，所有经过清洗的部位，必须符合GB19210-2003《空调通风系统清洗规范》，WS394-2012《公共场所集中空调通风系统卫生规范》的规定。
包括但不限于：电气、空调、给排水等分项工程按现行的“中华人民共和国国家标准”和“行业标准”的施工验收规范执行。
（三）建设单位提供的设计图纸第二章工程概况及报价（一）施工范围：（二）本次工程内容及报价：按年《建设工程预算定额》标准取费：注：以上设备数量以图纸为准。
（三）本工程施工组织的特点及重点1.施工组织的特点：（1）由于贵单位处在人流、车流、物流较大的地区，施工期间必须保证四周环境清洁、综合治理安全有序。
所以，整个施工组织过程中都要将文明施工、现场环境保护、消防保卫、综合治理作为一项中心工作来做，确保方案合理、措施得力，落实到位。
同时，由于施工场地有限，施工材料计划必须与施工进度紧密结合，各种材料不能一次性进场，必须按计划分批、分期及时进场，保证工程的顺利进行。
（2）本工程综合性强：如何保证施工组织管理是重点。
在施工中要科学组织、合理安排工序、人力、机械、物资、资金，确保在建设单位要求工期内保质保量的完成任务。
（3）我公司要服从甲方工程部的安排、积极配合、及时沟通，做到分工明确、通力合作，最终确保工期按期、高质量的完成。
（4）为协调好各单位工程之间的配合，我们将项目的组织机构进行周密细致的策划，分级管理、纵横结合、点面结合、层层有人抓。
中央空调清洗方案及报价一、中央空调清洗的程序随着家用空调中央空调的普及，空调已成为传染疾传播渠道，为了健康，请把我们易忽略的中央空调系统运行设备清洗干净，尤其是内部的灰尘和细菌在我们意识不到的地方，中央空调清洗已成为一个不容忽视的问题。
一、中央空调清洗的服务对象：企事业单位、宾馆酒店、写字楼、商场超市等场所使用的中央空调清洗。
二、中央空调清洗程序：中央空调清洗一般包括冷冻水、冷却系统清洗除垢、水处理、溴化锂机组内腔清洗处理、更换新溶液、旧溶液再生、中央空调风机盘管清洗。
结垢物和堵塞物坚硬较难清洗，列管堵塞严重，甚至超过管束20%以上、细小管径的热交换器（列管直径在12毫米以下）。
（1）杀菌：通过向循环系统加入杀菌药剂，清除循环水中的各种细菌和藻类。
（2）粘泥剥离：加入剥离剂，将管道内的生物粘泥剥离脱落，通过循环将粘泥清洗出来。
（3）化学清洗：加入化学清洗剂、分散剂、将管道系统内的浮锈、垢、油污清洗下来，分散排出，还原成清洁的金属表面。
（4）表面预膜：投入预膜药剂，在金属表面形成致密的聚合高分子保护膜，以起防蚀作用。
（5）日常养护：加入缓蚀剂，避免金属生锈，同时加入阻垢剂，通过综合作用，防止钙镁离子结晶沉淀。
并定期抽验，监控水质。
二、中央空调清洗五大效果：1、中央空调清洗保护设备、延长使用寿命：可以除锈防锈，避免设备腐蚀损坏，特别是经预防处理后，使设备使用寿命延长，投入缓蚀剂后可使腐蚀速度下降90%。
2、中央空调清洗减少事故发生、改善中央空调制冷效果：可杀菌灭藻、去除污泥，使管道畅通、水质清澈，同时防垢，提高中央空调冷凝器、蒸发器的热交换效率。
3、清洗使中央空调节电节水并节约燃料：除去水垢和阻止水垢的形成，提高热交换效率，从而减少电能和燃料的消耗，而且水处理还可减少排污，从而提高循环水的利用率，一般可节约用水60%以上，节电15%-20%。
4、中央空调清洗为用户节约大量维修费：未经处理的中央空调，则会出现管道堵塞、结垢、腐蚀，超压停机直至发生事故，如主机因腐蚀泄漏、溶液污染，则需更换铜管，更换溶液，维修主机，一般需维修费20～50万元。
中央空调清洗记录表模板摘要：I.引言A.中央空调清洗的重要性和必要性B.中央空调清洗记录表的作用II.中央空调清洗记录表模板A.记录表的基本信息1.记录表的名称和编号2.记录表的日期和时间B.清洗过程中的记录1.清洗前的检查2.清洗过程中的具体操作3.清洗后的检查和评估C.清洗结果的记录1.清洗效果的评估2.清洗过程中出现的问题和解决方案D.清洗记录的归档和保存III.中央空调清洗记录表的使用和维护A.清洗记录的填写和审核B.清洗记录的归档和保存C.清洗记录的查询和分析IV.结论A.中央空调清洗记录表对于清洗工作的意义B.提高中央空调清洗效果的方法和建议正文：中央空调清洗记录表模板在中央空调的使用过程中，清洗工作是非常重要的。
不仅可以延长中央空调的使用寿命，还可以保证中央空调的正常运行，提高空调的制冷效果，保证空气质量。
为了更好地进行清洗工作，中央空调清洗记录表是非常必要的。
中央空调清洗记录表模板包括以下几个部分：基本信息、清洗过程中的记录、清洗结果的记录、清洗记录的归档和保存。
在记录表的基本信息部分，需要记录清洗的日期和时间、清洗的编号、清洗的部位等信息。
这些信息有助于对清洗工作进行管理和监督。
在清洗过程中的记录部分，需要记录清洗前的检查、清洗过程中的具体操作、清洗后的检查和评估等信息。
这些信息有助于了解清洗工作的具体情况和清洗效果。
在清洗结果的记录部分，需要记录清洗效果的评估、清洗过程中出现的问题和解决方案等信息。
这些信息有助于对清洗工作进行总结和分析，提高清洗效果。
在清洗记录的归档和保存部分，需要对清洗记录进行归档和保存，以便于查询和分析。
这些信息有助于对清洗工作进行监督和管理，提高清洗工作的质量和效率。
中央空调清洗记录表的使用和维护也非常重要。
清洗记录的填写和审核需要认真仔细，确保记录的准确性和完整性。
清洗记录的归档和保存需要妥善保存，防止记录的丢失和损坏。
清洗记录的查询和分析需要方便快捷，以便于对清洗工作进行监督和管理。
