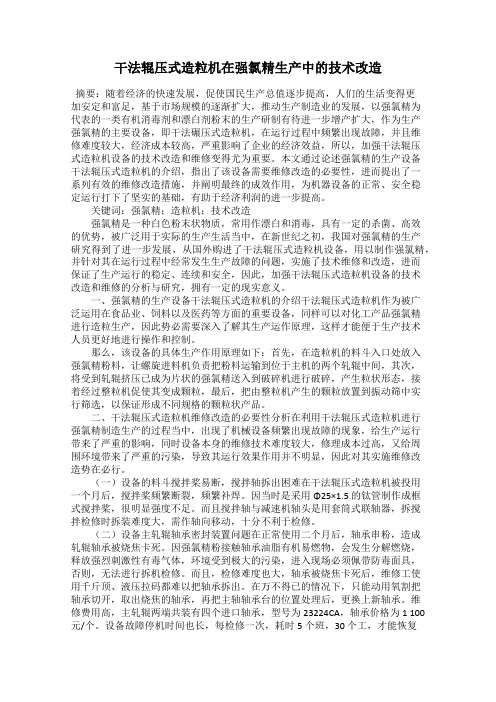

干法辊压式造粒机在强氯精生产中的技术改造摘要：随着经济的快速发展，促使国民生产总值逐步提高，人们的生活变得更加安定和富足，基于市场规模的逐渐扩大，推动生产制造业的发展，以强氯精为代表的一类有机消毒剂和漂白剂粉末的生产研制有待进一步增产扩大，作为生产强氯精的主要设备，即干法碾压式造粒机，在运行过程中频繁出现故障，并且维修难度较大，经济成本较高，严重影响了企业的经济效益，所以，加强干法辊压式造粒机设备的技术改造和维修变得尤为重要。
本文通过论述强氯精的生产设备干法辊压式造粒机的介绍，指出了该设备需要维修改造的必要性，进而提出了一系列有效的维修改造措施，并阐明最终的成效作用，为机器设备的正常、安全稳定运行打下了坚实的基础，有助于经济利润的进一步提高。
关键词：强氯精；造粒机；技术改造强氯精是一种白色粉末状物质，常用作漂白和消毒，具有一定的杀菌、高效的优势，被广泛用于实际的生产生活当中，在新世纪之初，我国对强氯精的生产研究得到了进一步发展，从国外购进了干法辊压式造粒机设备，用以制作强氯精，并针对其在运行过程中经常发生生产故障的问题，实施了技术维修和改造，进而保证了生产运行的稳定、连续和安全，因此，加强干法辊压式造粒机设备的技术改造和维修的分析与研究，拥有一定的现实意义。
一、强氯精的生产设备干法辊压式造粒机的介绍干法辊压式造粒机作为被广泛运用在食品业、饲料以及医药等方面的重要设备，同样可以对化工产品强氯精进行造粒生产，因此势必需要深入了解其生产运作原理，这样才能便于生产技术人员更好地进行操作和控制。
那么，该设备的具体生产作用原理如下：首先，在造粒机的料斗入口处放入强氯精粉料，让螺旋进料机负责把粉料运输到位于主机的两个轧辊中间，其次，将受到轧辊挤压已成为片状的强氯精送入到破碎机进行破碎，产生粒状形态，接着经过整粒机促使其变成颗粒，最后，把由整粒机产生的颗粒放置到振动筛中实行筛选，以保证形成不同规格的颗粒状产品。

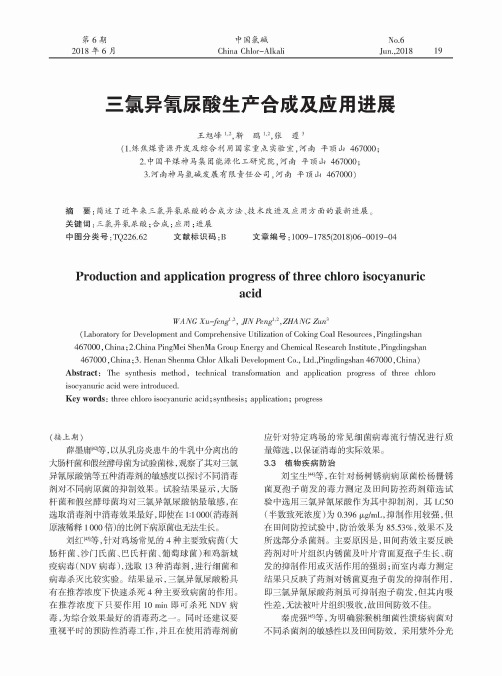

第6期2018年6月中国氯碱China Chlor-AlkaliNo.6Jun.,2018 19三氯异氰尿酸生产合成及应用进展王旭峰"，2,靳鹏"，2,张遵-(1.炼焦煤资源开发及综合利用国家重点实验室，河南平顶山467000;2.中国平煤神马集团能源化工研究院，河南平顶山467000;3.河南神马氯碱发展有限责任公司，河南平顶山467000)摘要：简述了近年来三氯异氰尿酸的合成方法、技术改进及应用方面的最新进展。
关键词：三氯异氛尿酸；合成；应用；进展中图分类号：TQ226.62 文献标识码：B文章编号：1009-1785(2018)06-0019-04Production and application progress of three chloro isocyanuricacidWANG Xu-feng1-2,JIN Peng1-2,ZHANG Zun3(Laboratory for Development and Comprehensive Utilization of Coking Coal Resources，Pingdingshan 467000, China；2.China PingMei ShenMa Group Energy and Chemical Research Institute，Pingdingshan 467000,China；3.Henan Shenma Chlor Alkali Development Co.,Ltd.,Pingdingshan467000,China) Abstract %The synthesis method，technical transformation and application progress of three chloroisocyanuric acid were introduced.Keywords:three chloro isocyanuric acid;synthesis;application;progress(接上期）薛墨庸[421等，以从乳房炎患牛的牛乳中分离出的 大肠杆菌和假丝酵母菌为试验菌株，观察了其对三氯 异氰尿酸钠等五种消毒剂的敏感度以探讨不同消毒剂对不同病原菌的抑制效果。

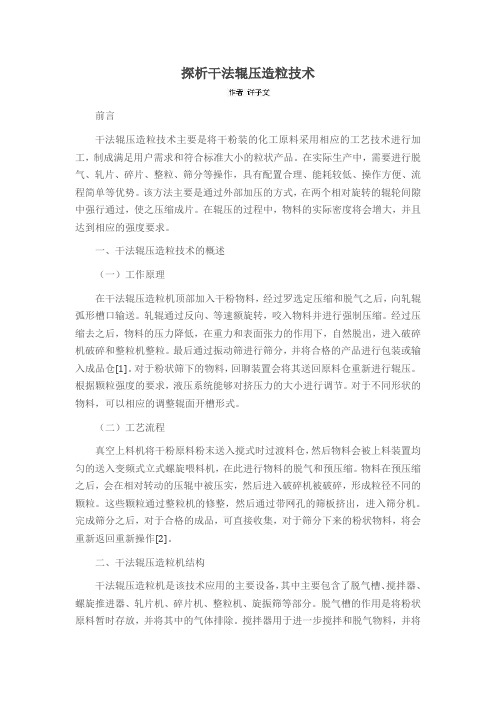

探析干法辊压造粒技术前言干法辊压造粒技术主要是将干粉装的化工原料采用相应的工艺技术进行加工，制成满足用户需求和符合标准大小的粒状产品。
在实际生产中，需要进行脱气、轧片、碎片、整粒、筛分等操作，具有配置合理、能耗较低、操作方便、流程简单等优势。
该方法主要是通过外部加压的方式，在两个相对旋转的辊轮间隙中强行通过，使之压缩成片。
在辊压的过程中，物料的实际密度将会增大，并且达到相应的强度要求。
一、干法辊压造粒技术的概述（一）工作原理在干法辊压造粒机顶部加入干粉物料，经过罗选定压缩和脱气之后，向轧辊弧形槽口输送。
轧辊通过反向、等速额旋转，咬入物料并进行强制压缩。
经过压缩去之后，物料的压力降低，在重力和表面张力的作用下，自然脱出，进入破碎机破碎和整粒机整粒。
最后通过振动筛进行筛分，并将合格的产品进行包装或输入成品仓[1]。
对于粉状筛下的物料，回聊装置会将其送回原料仓重新进行辊压。
根据颗粒强度的要求，液压系统能够对挤压力的大小进行调节。
对于不同形状的物料，可以相应的调整辊面开槽形式。
（二）工艺流程真空上料机将干粉原料粉末送入搅式时过渡料仓，然后物料会被上料装置均匀的送入变频式立式螺旋喂料机，在此进行物料的脱气和预压缩。
物料在预压缩之后，会在相对转动的压辊中被压实，然后进入破碎机被破碎，形成粒径不同的颗粒。
这些颗粒通过整粒机的修整，然后通过带网孔的筛板挤出，进入筛分机。
完成筛分之后，对于合格的成品，可直接收集，对于筛分下来的粉状物料，将会重新返回重新操作[2]。
二、干法辊压造粒机结构干法辊压造粒机是该技术应用的主要设备，其中主要包含了脱气槽、搅拌器、螺旋推进器、轧片机、碎片机、整粒机、旋振筛等部分。
脱气槽的作用是将粉状原料暂时存放，并将其中的气体排除。
搅拌器用于进一步搅拌和脱气物料，并将其输送到螺旋推进器[3]。
螺旋推进器会对物料进行预压缩，使物料的密度增大，从而符合轧片的实际要求，并且将预压缩的物料送入轧片机。
