深圳市XXXX有限公司AYMS-A0.006-2018管理制度受控状态：□受控□不受控文件名称：焊缝返修管理规定版本号：编制：审核：批准：分发号：年月日发布年月日实施说明：本文件只供公司内部使用，其他单位或个人不得将该文件据为已有，更不得复印、拷贝焊缝返修管理规定1 总则1.1 本规定度适用于按机电类特种设备结构焊焊工考试规范DB34/T987-2009要求制造的大型游乐设施的手工电弧焊。
1.2 本指导书适用于本厂用碳素钢，普通低合金，奥氏体不锈钢材料的焊接返修工艺，适用于本公司钢结构焊缝及热影响区超标缺陷的返修与焊补。
1.3 焊接返修作业时，在执行专用工艺的同时，必须同时贯彻执行本规定。
2 焊缝返修用设备及工装2.1 设置焊缝返修焊机，配备电流表、电压表并定期检定。
2.2 备有手工碳弧气刨枪，砂轮枪，角向磨光机，压缩空气管道或空气压缩机。
2.3 适用于焊缝返修的工装有滚轮架等。
3 焊接返修人员3.1 返修焊工一般应指定专人担任，取得相应项目的焊工合格证。
3.2 返修焊工应了解产品图样及焊缝返修工艺中的有关技术要求。
3.3 返修焊工必须在接到返修卡后，方可根据返修工艺要求进行返修，并做好焊缝返修记录。
3.4 建立返修焊工的技术档案，检查部门根据返修记录计算年平均一次返修合格率。
4 焊接返修程序4.1 当焊缝需要返修时，其返修工艺应有评定合格的焊接工艺评定。
4.2 焊缝缺陷产生后由品质部发出焊缝返工/返修通知单，生产制造部在接到返工返修通知单后，焊接责任人会同检验人员及施工人员，分析焊缝缺陷原因，并制定返工工艺后进行返修，重要部位的焊缝返修次数一般不应超过二次。
焊接工程师提出第一次焊接返修工艺，并经焊接责任人批准。
4.3 对经一次返修仍不合格的焊缝，由焊接责任人编制返修焊接工艺并有质保工程师签字确认方可实施。

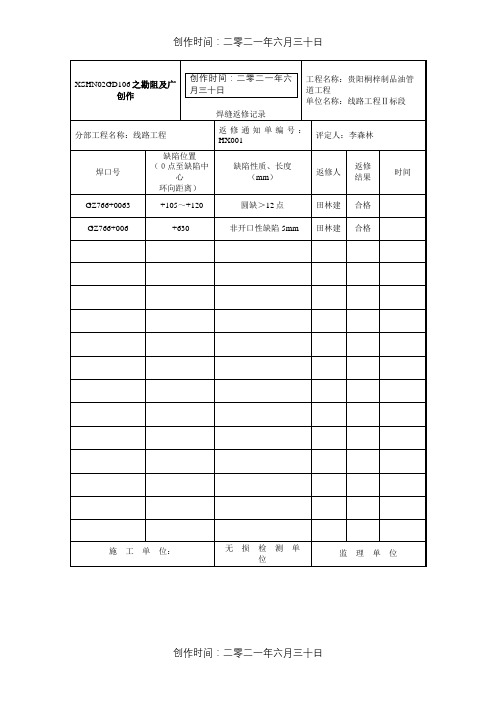

4.4 非重要受力焊缝返修次数一般不超过3次，不合格焊缝由焊接工程师提出返修方案并制定焊接返修工艺，焊接责任人批准实施；4.5 返修过程中，焊工要填写好《焊缝返修施焊记录》。
压力管道焊接返修工艺--通用型管道焊接焊缝返修工艺（一）合用范围：1、产品对象：XXX工程 XXX工段压力管道焊接焊缝经无损检测发现超标缺点，需要进行返修的各样焊缝。
2、焊接方法：手工钨极氩弧焊打底，电弧焊盖面。
3、焊接坡口：用碳弧气刨加工方法，将返修缺点部位，刨出“U”坡口。
形4、焊条及焊丝的选择：与焊接作业指导书的要求同样。
（二）返修焊缝无损检测要求：1、探伤室按有关要求进行检测，经评定切合 JB4730-94标准后方可以为合格，凡经检测不切合标准的焊缝均应进行返修。
此中：（1）对要求 100%检测的管道焊缝，应一次性作所有焊缝的无损检测，凡不切合标准的焊缝应进行返修。
（2）对要求局部 5%检测的管道焊缝，当发现焊缝存在超标缺点时，除对不合格焊缝进行返修外，还需要对该焊工焊接的焊缝改为10%的比率进行检测。
1 / 3（3）返修焊缝重复检测的等级标准和评定方法，按本来焊缝同样并作好原始记录。
（三）返修要求：1、返修缺点标志：应由负责无损检测的人员，按检测标志规则，在焊缝上标明详细的缺点部位和缺点名称、数目，并做好原始记录。
2、返修次数及其手续：（ 1）同一部位的返修次一般为二次，每次返修前由探伤室填写“焊缝返修单”，注明返修原由，拟订返修举措，经焊接责任人署名后送焊接查验员转探伤室，焊接返修工艺可参照本工艺有关“焊接操作次序和技术要求”内容实行。
（2）需要进行第三次返修的焊缝，除由探伤室填写“焊缝返修单”注明返修原由，制定返修举措，并经焊接责任人署名以外一定经企业技术负责人赞同，并依据第三次返修的详细缺点和原由，由焊接责任人编制专用返修工艺。
（3）所有焊缝返修单，均由探伤室一致保留归档。
（4）返修的焊缝，应由该焊缝本来焊接的持证焊工进行。
（5）对重要缺点的焊缝返修（比如：连续密集气孔、连续裂纹、连续未焊透、衬条烧穿等）一定经焊接责任人赞同，并作现场指导。
（6）有热办理要求的容器，焊缝返修应在热办理行进行。
151附录G（规范性附录）交工技术文件压力容器现场组焊安装工程用表152153154SH/T 3503—J703 球形储罐预制件检查记录赤道带/温带板工程名称：单位工程名称：设备名称设备位号产品编号公称容积m3内直径mm 厚度mm 执行标准检查数量张检查比例%项目单位允许偏差值设计值球壳板编号及实侧值球壳板与样板间隙E mm ≤3坡口钝边A mm ±1.5坡口深度t mm ±1.5坡口角度α（°）±2.5长度方向弦长L1mm ±2.5 L2mm ±2.5宽度方向弦长B3mm ±2 B2mm ±2对角线弦长C1mm ±3 C2mm ±3两条对角线间距h mm 5带支柱赤道板支柱直线度mm支柱轴线位移mm支柱断口周长mm检测部位示意图外观检查：结论：建设/监理单位总承包单位施工单位专业工程师：日期：年月日专业工程师：日期：年月日施工班组长：质量检查员：专业工程师：日期：年月日155SH/T 3503—J704球形储罐预制件检查记录极板/极中板工程名称：单位工程名称：设备名称设备位号产品编号公称容积m3内直径mm 厚度mm 执行标准检查数量张检查比例%项目单位允许偏差值设计值球壳板编号及实侧值球壳板与样板间隙E mm ≤3开孔处球壳曲率mm ≤3坡口钝边A mm ±1.5坡口深度t mm ±1.5坡口角度α（°）±2.5直径D mm ±2检测部位示意图管口编号管口位置偏差mm管口高度偏差Lmm法兰水平度mm/m 允许值实测值允许值实测值允许值实测值径向周向径向周向外观检查：结论：建设/监理单位总承包单位施工单位专业工程师：日期：年月日专业工程师：日期：年月日施工班组长：质量检查员：专业工程师：日期：年月日156SH/T 3503—J705球形储罐预制件检查记录支柱工程名称：单位工程名称：设备名称设备位号产品编号公称容积m3内直径mm 厚度mm 执行标准检查数量张检查比例%支柱编号支柱全长直线度emm支柱长度Hmm支柱与底板垂直度mm分段支柱断口周长mm备注允许偏差实测值允许偏差实测值允许偏差实测值上段下段径向周向检测部位示意图外观检查：结论：建设/监理单位总承包单位施工单位专业工程师：日期：年月日专业工程师：日期：年月日施工班组长：质量检查员：专业工程师：日期：年月日157SH/T 3503—J706 球形储罐组装尺寸检查记录工程名称：单位工程名称：设备名称设备位号产品编号公称容积m3内直径mm 厚度mm 检查样板内半径R样mm 检查样板弦长L mm检查项目允许值mm焊缝编号及实测值mm组对间隙M a b c组对错边n a b c组对棱角E abc检测部位示意图结论：建设/监理单位总承包单位施工单位专业工程师：日期：年月日专业工程师：日期：年月日施工班组长：质量检查员：专业工程师：日期：年月日158SH/T 3503—J707球形储罐组装尺寸检查记录（续）工程名称：单位工程名称：设备名称设备位号产品编号公称容积m3内直径mm 厚度mm检测部位示意图检查项目允许值mm实测值mm 赤道截面最大内直径与设计内直径之差赤道截面最小内直径与设计内直径之差两极间内直径与设计内直径之差赤道截面最大内直径与最小内直径之差赤道截面最大内直径与两极间内直径之差赤道截面最小内直径与两极间内直径之差赤道线水平度支柱焊缝与对接焊缝最小距离相邻对接焊缝最小距离项目管口编号管口水平度ΔH，mm 允许值实测值管口位置mm 允许值实测值结论：建设/监理单位总承包单位施工单位专业工程师：日期：年月日专业工程师：日期：年月日施工班组长：质量检查员：专业工程师：日期：年月日159SH/T 3503—J708 球形储罐支柱检查记录工程名称：单位工程名称：设备名称设备位号产品编号公称容积m3内直径mm 厚度mm 检查时机支柱编号支柱全长直线度mm支柱垂直度mm允许偏差值实测值允许偏差值径向实测值周向实侧值径向周向a1a2a1－a2a1a2a1－a212345678910结论：检测部位示意图建设/监理单位总承包单位施工单位专业工程师：日期：年月日专业工程师：日期：年月日施工班组长：质量检查员：专业工程师：日期：年月日160161SH/T 3503—J710 封头/过渡段组装尺寸检查记录工程名称：单位工程名称：设备名称设备位号产品编号封头/过渡段规格材质执行标准检查项目允许值mm焊缝编号及实测值mm组对间隙M a b c组对错边n a b c组对棱角E检查样板长度L＝mm abc封头/过渡段规格整体检查样板检查形状偏差大值椭圆度上端小值下端检测部位示意图结论：建设/监理单位总承包单位施工单位专业工程师：日期：年月日专业工程师：日期：年月日施工班组长：质量检查员：专业工程师：日期：年月日162163164165166。
焊缝合格级别及无损检测要点一、长输管道：1.SY0410—98《输油输气管道线路工程施工及验收规范》第7.3.2条：RT执行SY4056—93；UT执行SY4065—93合格级别：输油：P设≤6.4MPa Ⅲ级P设＞6.4MPa Ⅱ级输气：P设≤4MPa 一、二级地区Ⅲ级；三、四级地区Ⅱ级P设＞4MPa Ⅱ级第7.3.4条：输油管道的探伤比例可任选下面其中之一：100%UT后，对每个焊工或机组每天完成数量的5%作射线复验只进行RT抽查，抽查比例为每个焊工或作业机组每天完成数量的15% 。
第7.3.5条：输气管道的探伤比例：100%UT后，对每个焊工或作业机组每天完成数量的抽查比例：一级地区5%二级地区10%三级地区15%四级地区20%只进行RT抽查，对每个焊工或作业机组每天完成数量的抽查比例：一级地区10%二级地区15%三级地区40%四级地区75%第7.3.6条：抽查时，如每天的焊口数量比例达不到比例要求时，可以每公里为一个检验段，并按规定的比例数随焊随查，均匀的复验、抽查。
第7.3.7条：射线探伤复验，抽查中，有一个焊口不合格，应对该焊工或机组段焊接焊口加倍检查，再不合格，则其余焊口逐个RT探伤第7.3.8条：穿越焊口，钢管与弯头连接的焊口，试压后连头的碰口应进行100%RT。
第7.3.9条：×60及以上级别管材，返修后应按《常压钢制焊接储罐及管道渗透检测技术标准》SY/T0443进行渗透检查。
第7.3.10条：探伤人员应取得相关主管部门颁发的证书。
2.SY0470—2000《石油天然气跨越工程施工及验收规范》第5.3.2条：焊缝外观检查合格之后，应进行无损探伤。
焊缝无损探伤应符合下列规定：跨越管道环向焊缝应进行100%射线探伤。
对射线探伤难度大的个别环向焊缝部位，经有关部门共同商定可用超声波探伤代替射线探伤，但其数量不准超过总数10%。
RT符合SY4056 Ⅱ级合格；UT符合SY4065 Ⅱ级合格二、集输管道：1.SY0466—97《天然气集输管道施工及验收规范》第5.2条无损探伤：第5.2.1条：无损探伤人员必须具备劳动部门颁发的Ⅰ级以上资格证，评片人员具有Ⅱ级及其以上资格；第5.2.2条：焊缝无损探伤必须在外观质量检验合格后进行；第5.2.3条：设计无规定时，管道环缝100%UT，每个焊工所焊的各类焊缝应第5.2.5条：当RT复验不合格，应对该焊工所焊该类焊缝按原射线探伤复验数量补充探伤，仍不合格，停止其工作，并对其于焊工所焊焊缝进行100%RT 复验。
