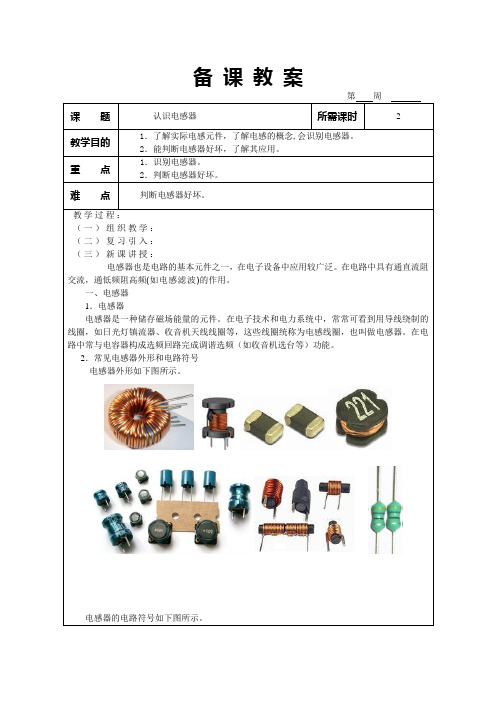

电感器与电子电路图中的图形符号电感器是一种利用线圈产生的磁场阻碍电流变化以通直流、阻交流的元器件，在电子产品中主要用于分频、滤波、谐振和磁偏转等。
在实际电子产品或设备中，电感器以其实际的外部形态安装在各种各样的电路板上，而在对应于该电子产品或设备的电子电路图中，电感器则用专用的图形符号代替，电路板上的电感器与电子电路图中的图形符号一一对应。
如下图所示：1、识别电感器的图形符号下图所示为普通电感器在电子电路图中的图形符号，又称电路符号。
可以看到，它主要由几个半圆形的粗线和两根引出线构成，几个半圆形的粗线就是电感器的图形符号（相当于电感器内部线圈的外形简化图），两根引出线相当于电感器的两个引脚，由图形符号两端伸出，与电路图中的电路线连通，构成电子线路。
2、认识不同类型电感器的图形符号在实际应用中，电感器的类型多种多样，相对应的图形符号也有所区别，因此，了解不同类型的电感器的图形符号，对准确识别出电子电路图中电感器的类型有重要意义。
常见电感器的图形符号、外形及功能如下图3、识别电感器的电路标识电感器在电子电路中的标识通常分为两部分，一部分是图形符号，标识电感器的类型；另一部分是字母+数字，标识该电感器在电路中的名称、序号及主要参数。
图形符号（电路符号）表明了电感器的类型，引线由图形符号两端伸出，与电路图中的电路线连通，构成电子线路；文字标识通常提供了电感器的名称、序号以及电感量等参数信息。
识读电感器的标识信息：电感器的标识主要有“电感器名称和序号”“电感量”“允许偏差” 等相关信息。
识读电感器的标识信息，对我们分析、检修电路十分重要。
典型调谐电路中电感器的电路标识如下图典型可调振荡器电路中电感器的电路标识如下图。
电感是什么？电感diàngǎn[INDUCTORS] 电路在如下电流发生变化时能产生电动势的性质。
也指利用此性质制成的元件什么是电感器、变压器?电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，相关产品如共膜滤波器等。
一、自感与互感（一）自感当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。
（二）互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。
电感的作用是什么?电感:在电路中电流发生变化时能产生电动势的性质称为电感，电感又分为自感和互感。
（一）自感：当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。
（二）互感：两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。
利用电感的特特性应制造电感器作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路，制造出变压器起到隔离或改变电压作用，制造电动机做设备的动力。
寄生电感寄生电感一半是在PCB过孔设计所要考虑的。
在高速数字电路的设计中，过孔的寄生电感带来的危害往往大于寄生电容的影响。
它的寄生串联电感会削弱旁路电容的贡献，减弱整个电源系统的滤波效用。
我们可以用下面的公式来简单地计算一个过孔近似的寄生电感：L=5.08h[ln(4h/d)+1]其中L指过孔的电感，h是过孔的长度，d是中心钻孔的直径。
从式中可以看出，过孔的直径对电感的影响较小，而对电感影响最大的是过孔的长度。
一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置等。
1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）；表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色 / x0.01 ±10金色 / x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /****** 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色 7 x10000000 ±0.1灰色 8 x100000000 /104则白色 9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
常用电子元件的识别及测试1.电阻器和电位器的型号命名法表10.1 电阻器和电位器的型号命名法第一部分第二部分第三部分第四部分用字母表示主体用字母表示材料用数字或字母表示特征用数字表示序号符号意义符号意义符号意义R W 电阻器电位器TPUCHIJYSNXRGM碳膜硼碳膜硅碳膜沉积膜合成膜玻璃釉膜金属膜氧化膜有机实芯无机实芯线绕热敏光敏压敏1、2345789GTXLWD普通超高频高阻高温精密电阻器——高压电位器——特殊函数特殊高功率可调小型测量用微调多圈包括：额定功率阻值允许误差精度等级例如1：型号RJ71-0.25-3.3KΩ-I的精密金属膜电阻器，含义为：例如2：22 kΩ单联合成碳膜电位器3. 电阻器和电位器的主要性能指标3. 电阻器和电位器的主要性能指标(1). 固定电阻器的主要参数1〕额定功率指电阻器在规定的环境温度和湿度下，假设周围空气不流通，在长期连续工作而不损坏或基本不改变电阻器性能的情况下，电阻器上允许消耗的最大功率。
2〕标称阻值及允许误差电阻器的阻值和误差有三种标注方法：•直标法是将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上。
•文字符号法是将需要标出的主要参数与技术性能用文字、数字符号两者有规律地组合起来标志在电阻器上。
如0.1Ω标注为Ω1，3.3Ω标为3Ω3，4.7kΩ标为4k7，10M Ω标注为10M等。
•色标法〔又称色环表示法〕是用不同颜色的色环来表示电阻器的阻值及误差等级。
3〕最高工作电压指电阻器长期工作不发生过热或电击穿的工作电压限度。
( 2) 电位器的主要参数电位器的主要参数除了与电阻器相同的标称阻值、额定功率外，还有：1〕阻值变化规律常用的电位器阻值变化规律有直线式〔X〕、指数式〔Z〕、对数式〔D〕三种。
2〕滑动噪声电位器的接触刷在电阻体上移动时，除了有用信号外还有起伏不定的噪声信号〔可用示波器观测到〕，这就是电位器的滑动噪声。
滑动噪声应在一定的范围内，否则影响电子设备的正常工作。
电阻器基础知识与检测方法一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH 和氧化膜RY）、实芯电阻（有机RS 和无机RN）、金属线绕电阻（RX）、特殊电阻（MG 型光敏电阻、MF 型热敏电阻）四种。
表1几种常用电阻的结构和特点电阻种类电 阻 结 构 和 特 点 实物图片碳膜电阻 气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。
改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。
碳膜电阻成本较低，性能一般。
金属膜电阻 在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。
刻槽和改变金属膜厚度可以控制阻值。
这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。
碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。
在电阻上用色环表示它的阻值。
这种电阻成本低，阻值范围宽，但性能差，很小采用。
线绕电阻 用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。
这种电阻分固定和可变两种。
它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。
碳膜电位器 它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。
它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。
碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。
还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。
这种电位器调节方便。
线绕电位器用电阻丝在环状骨架上绕制成。
它的特点是阻值范围小，功率较大。
定正飞的收藏2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。
电阻、电感、电容元器件的标识与识别电阻元件的识别(1)电阻的分类、特点及用途电阻的种类较多，按制作的材料不同，可分为绕线电阻和非绕线电阻两大类。
非绕线电阻因制造材料的不同，有碳膜电阻、金属膜电阻、金属氧化膜电阻、实心碳质电阻等。
另外还有一类特殊用途的电阻，如热敏电阻、压敏电阻等。
热敏电阻的阻值是随着环境和电路工作温度变化而改变的。
它有两种类型，一种是随着温度增加而阻值增加的正温度系数热敏电阻；另一种是随着温度增加而阻值减小的负温度系数热敏电阻。
在电信设备和其它设备中作正或负温度补偿，或作测量和调节温度之用。
压敏电阻在各种自动化技术和保护电路的交直流及脉冲电路中，作过压保护、稳压、调幅、非线性补偿之用。
特别是对各种电感性电路的熄灭火花和过压保护有良好作用。
常用的电阻元件的外形、特点与应用如表1．1所示表1．1 常用电阻元件的外形、特点与应用碳膜电阻新晨阳一般在无线电通讯设备和仪表中做限流、阻尼、分流、分压、降压、负载和匹配等用途。
金属膜电阻新晨阳阻一样，具有噪声低，耐高温，体积小，稳定性和精细度高等特点。
实心碳质电阻具有本钱低，阻值范围广，容易制作等特点，但阻值稳定性差，噪声和温度系数大。
绕线电阻稳定、耐热性能好，噪声小、误差范围小。
一般在功率和电流较大的低频交流和直流电路中做降压、分压、负载等用途。
额定功率大都在电位器率较大小命长，调节方便置，调节方便电阻类别的字母符号标志说明见表1．2，如“RT〞表示碳膜电阻；“RJJ〞表示精细金属膜电阻。
表1．2 电阻的类别和型号标志2〕电阻的额定功率当电流通过电阻时，电阻因消耗功率而发热。
假设电阻发热的功率大于它所能承受的功率，电阻就会烧坏。
所以电阻发热而消耗的功率不得超过某一数值。
这个不致于将电阻烧坏的最大功率值就称为电阻的额定功率。
与电阻元件的标称阻值一样，电阻的额定功率也有标称值，通常有1/8、1/4、1/2、1、2、3、5、10、20瓦等。
“瓦’’宇在电路中用字母“W〞表示。
常见电子元器件的识别(单位，标识方法等)电阻的识别(电阻的单位，标识方法等)一、电阻电阻在电路中用“R ”加数字表示，如：R15表示编号为15的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。
1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（K Ω），兆欧（M Ω）等。
换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法a 、数标法主要用于贴片等小体积的电路，如：472 表示 47×102Ω（即 4.7K ）； 104则表示100Kb 、色环标注法使用最多，现举例如下： 四色环电阻 五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示： 颜色 有效数字 倍率 允许偏差（%） 银色 / 10-2 ±10 金色 / 10-1 ±5 黑色 0 100 / 棕色 1 101 ±1 红色 2 102 ±2 橙色 3 103 / 黄色 4 104 /绿色 5 105 ±0.5 蓝色 6 106 ±0.2 紫色 7 107 ±0.1 灰色 8 108 /白色 9 109 +5至 -20 无色 / / ±204常见电阻器的外形及电路符号金属膜电阻光敏电阻热敏电阻可变电阻（电位器）11③色标法：用不同颜色的色环表示电阻器的阻值和误差。
