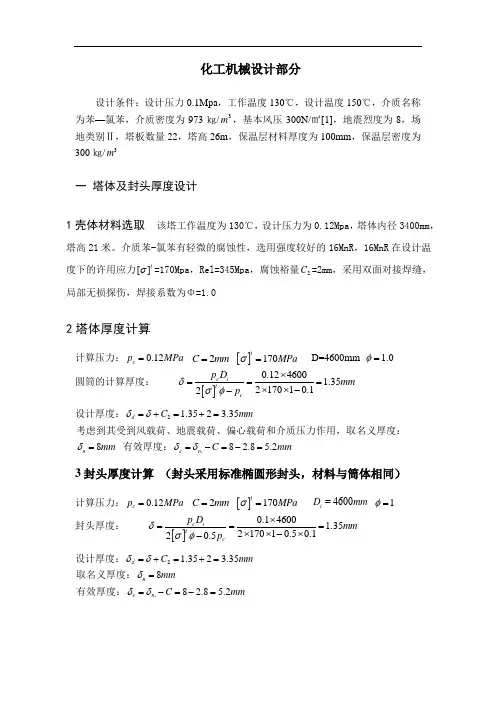

化工机械设计部分设计条件：设计压力0.1Mpa ，工作温度130℃，设计温度150℃，介质名称为苯—氯苯，介质密度为973㎏/3m ，基本风压300N/㎡[1]，地震烈度为8，场地类别Ⅱ，塔板数量22，塔高26m ，保温层材料厚度为100mm ，保温层密度为300㎏/3m一 塔体及封头厚度设计1壳体材料选取 该塔工作温度为130℃，设计压力为0.12Mpa ，塔体内径3400mm ，塔高21米。
介质苯-氯苯有轻微的腐蚀性，选用强度较好的16MnR ，16MnR 在设计温度下的许用应力[]t σ=170Mpa ，Rel=345Mpa ，腐蚀裕量2C =2mm ，采用双面对接焊缝，局部无损探伤，焊接系数为Φ=1.02塔体厚度计算计算压力：0.12c p M Pa = 2C mm = []170tM Pa σ= D=1.0φ= 圆筒的计算厚度：]0.124600 1.35217010.12c itcp D m mp δσφ⨯===⨯⨯--设计厚度：2 1.352 3.35d C mm δδ=+=+=考虑到其受到风载荷、地震载荷、偏心载荷和介质压力作用，取名义厚度：8n mm δ= 有效厚度：.8 2.8 5.2e n C mm δδ=-=-=3封头厚度计算 （封头采用标准椭圆形封头，材料与筒体相同）计算压力：0.12c p M Pa = 2C mm = []170tM Pa σ= 4600i D mm = 1φ=封头厚度：]0.14600 1.35217010.50.120.5c itcp D m mp δσφ⨯===⨯⨯-⨯-设计厚度：2 1.352 3.35d C mm δδ=+=+= 取名义厚度：8n mm δ=有效厚度：.8 2.8 5.2e n C mm δδ=-=-=二 塔设备质量载荷计算1 筒体、圆筒、封头、裙座的质量【8】()2222000.785(4.6164.6)227.851000236254im D D H kgπρ=⨯-=⨯-⨯⨯⨯=2附件的质量010.252375a m m kg ==3塔内构件的质量筛板塔塔盘单位质量265/N q kg m = 塔内构件的质量：22020.785 4.62265237534i m D Nq kg πN ==⨯⨯⨯=4 保温层的质量22220302()()0.785(4.816 4.616)(277)300237534i m D D H H kgπρ=⨯-⨯-⨯=⨯-⨯-⨯=5平台、扶梯的质量查得平台单位质量2150/P q kg m = 笼式扶梯单位质量40/F q kg m = 其中平台数3n =，笼式扶梯高度为26000mm 平台、扶梯的质量㎏()()222204002340210.785 4.6162 4.616150389754f p m q H D D q kgπ⎡⎤⎡⎤=⨯++-⨯⨯=⨯+⨯+-⨯⨯=⎣⎦⎣⎦6操作时物料的质量220510.785 4.60.04422973156454i m D h kg πρ==⨯⨯⨯⨯=7水压试验质量220.785 4.6(267)1000315604w i w m D H kg πρ==⨯⨯-⨯=8 操作质量：0010203040586345 am m m m m m m kg =+++++=9 全塔最大质量m max=m01+ m02+ m03+ m04+ m a+ m w=377326 10 全塔最小质量m min =m01+0.2 m02+ m03+ m04=43256kg计算前先对塔进行分段，以地面为0-0截面，裙座人孔为1-1截面，塔低封头焊缝为2-2截面，筒体分为两段,总共四段。
化工原理课程设计任务书精馏塔本篇文档主要介绍化工原理课程设计任务书中关于精馏塔的要求和内容。
一、设计任务设计一座丙酮-甲醇精馏塔，要求：1. 产品：A级丙酮、B级丙酮、水、甲醇2. 输入流量：1000kg/h，A级丙酮50%，B级丙酮50%3. 操作压力：常压4. 输出流量：1000kg/h，A级丙酮90%，B级丙酮10%5. 设计基准：精馏32个板层二、设计步骤1. 精馏塔的结构设计(1) 塔的类型：管式塔(2) 塔的高度：设定32个板层，按传质条件设计最小高度(3) 填料类型：采用网格填料(4) 塔的直径：根据输入流量、精馏塔高度和填料设计(5) 塔的材质：不锈钢(6) 填料厚度：1.5cm2. 精馏塔的操作参数及控制(1) 操作压力：常压(2) 丙酮的重心温度：58℃(3) 甲醇的重心温度：52℃(4) 塔顶压力：1atm(5) 塔底压力：1atm(6) 板间压力降：0.015atm(7) 蒸汽进口管直径：50mm(8) 汽液分离器直径：100mm(9) 泵的扬程：15m3. 精馏塔的热力学计算(1) 设定板层数：32(2) 输入流量：1000kg/h，A级丙酮50%，B级丙酮50%(3) 设定塔顶压力：1atm(4) 设定塔底压力：1atm(5) 设定塔板温度，参考数值文献或软件计算(6) 根据塔板温度确定物质的蒸汽压(7) 根据物质的蒸汽压计算物质的分馏、回流比等参数4. 精馏塔的动力学模拟(1) 建立模型：使用MATLAB或其他模拟软件建立动力学模型(2) 确定控制方案：根据设定的输出要求，确定控制方案(3) 模拟仿真：进行塔的动态仿真，查找可能的故障及出现的问题(4) 评价：对模拟结果进行评价，并应对出现的问题进行处理三、设计成果1. 绘制精馏塔的结构图：包含填料、板层、进口出口等2. 绘制精馏塔的液相、气相平衡图3. 计算精馏塔流程图：包括输入和输出物质流量、温度、压力等参数4. 编写精馏塔的操作说明：包括操作控制、参数设定、操作步骤等5. 输出精馏塔的动态模拟成果：包括MATLAB或其他模拟软件的代码和仿真结果以上是化工原理课程设计的精馏塔任务书的要求和内容，本文档中介绍了设计步骤和要求，设计成果等部分，可以为读者提供一定帮助，同时也展示了精馏塔设计工作的一般流程和方法。
化工原理课程设计精馏塔
在化工原理课程设计中，精馏塔是一个非常重要的主题。
精馏塔是化工生产中
用来进行精馏分离的装置，其原理和设计对于化工工程师来说至关重要。
本文将对精馏塔的原理、结构和设计进行详细介绍，希望能对化工原理课程设计有所帮助。
首先，我们来介绍一下精馏塔的原理。
精馏塔利用不同组分的沸点差异来进行
分离，通过在塔内加热并在塔顶冷凝，使得液体沸腾蒸发，然后在塔顶冷凝成液体，从而实现组分的分离。
在精馏塔内，通常会设置填料或塔板，增加塔内表面积，促进传质和传热，提高分离效率。
其次，我们将介绍精馏塔的结构。
精馏塔通常由塔底、塔体和塔顶三部分组成。
塔底主要用来加热液体，使其蒸发；塔体内设置填料或塔板，用来增加接触面积；塔顶则用来冷凝蒸发的液体，使其凝结成液体。
此外，精馏塔还包括进料口、顶部产品出口和底部残液出口等部件。
最后，我们将讨论精馏塔的设计。
精馏塔的设计需要考虑诸多因素，如进料组分、产品要求、操作压力和温度等。
在设计精馏塔时，需要进行热力学计算和传质计算，确定塔板或填料的高度和类型，保证塔内的传热和传质效果。
此外，还需要考虑塔底加热方式、塔顶冷凝方式以及塔内液体分布等问题，确保精馏塔能够稳定、高效地进行分离操作。
总之，精馏塔作为化工生产中常用的分离设备，其原理、结构和设计都是化工
工程师需要掌握的重要知识。
通过本文的介绍，相信读者对精馏塔有了更深入的了解，希望能够对化工原理课程设计有所帮助。
南京工程学院课程设计说明书（论文）题目乙醇—水连续精馏塔的设计课程名称化工原理院(系、部、中心)康尼学院专业环境工程班级K环境091学生姓名朱盟翔学号240094410设计地点文理楼A404指导教师李乾军张东平设计起止时间：2011年12月5日至 2011 年12月16日符号说明英文字母A a——塔板开孔区面积，m2；A f——降液管截面积，m2；A0——筛孔面积；A T——塔截面积；c0——流量系数，无因此；C——计算u max时的负荷系数，m/s；C S——气相负荷因子，m/s；d0——筛孔直径，m；D——塔径，m；D L——液体扩散系数，m2/s；D V——气体扩散系数，m2/s；e V——液沫夹带线量，kg(液)/kg(气)；E——液流收缩系数，无因次；E T——总板效率，无因次；F——气相动能因子，kg1/2/（s·m1/2）；F0——筛孔气相动能因子，kg1/2/（s·m1/2）；g——重力加速度，9.81m/s2；h1——进口堰与降液管间的距离，m；h C——与干板压降相当的液柱高度，m液柱；h d——与液体流过降液管相当的液柱高度，m；h f——塔板上鼓泡层液高度，m；h1——与板上液层阻力相当的高度，m液柱；h L——板上清夜层高度，m；h0——降液管底隙高度，m；h OW——堰上液层高度，m；h W——出口堰高度，m；h'W——进口堰高度，m；Hσ——与克服表面张力的压降相当的液柱高度，m液柱；H——板式塔高度，m；溶解系数，kmol/(m3·kPa)；H B——塔底空间高度，m；H d——降液管内清夜层高度，m；H D——塔顶空间高度，m；H F——进料板处塔板间距，m；H P——人孔处塔板间距，m；H T——塔板间距，m；K——稳定系数，无因次；l W——堰长，m；L h——液体体积流量，m3/h；L S——液体体积流量，m3/h；n——筛孔数目；P——操作压力，Pa；△P——压力降，Pa；△P P——气体通过每层筛板的压降，Pa；r——鼓泡区半径，m，t——筛板的中心距，m；u——空塔气速，m/s；u0——气体通过筛孔的速度，m/s；u0，min——漏气点速度，m/s；u'0——液体通过降液管底隙的速度，m/s；V h——气体体积流量，m3/h；V s——气体体积流量，m3/h；W c——边缘无效区宽度，m；W d——弓形降液管宽度，m；W s——破沫区宽度，m；x——液相摩尔分数；X——液相摩尔比；y——气相摩尔分数；Y——气相摩尔比；Z——板式塔的有效高度，m。
