功能陶瓷名词解释陶瓷功能性主要包括:电子陶瓷、热释电陶瓷和红外线陶瓷等。
其中,电子陶瓷的研究主要集中在硅系半导体材料和其它化合物半导体材料上。
在电子陶瓷领域,研究主要是为了通过改变器件的组成,或者改变电路的结构和使用方法,使其具有新的性能。
1、电子陶瓷(有机—无机复合材料):以电子工业用的有机功能材料为基础,在一定条件下与无机功能材料复合,形成功能性有机材料。
主要用于微波和高频部分、磁学部分和光电探测器件等。
2、热释电陶瓷:又称为压电陶瓷,是一种在特殊条件下应力诱发下产生电致伸缩振动而使器件输出电信号的器件。
它广泛地应用于各种开关、继电器、温度传感器、隔离元件等。
3、红外线陶瓷:在工作波长范围内(约3— 1000nm)吸收或辐射红外线能量的陶瓷材料。
它是红外加热和红外线遥控等技术的重要材料。
4、压电陶瓷:又称为铁电陶瓷,它是一类在交变电场作用下,当外力去除后,电场消失时,仍保留在变化着的状态下的压电材料。
它是制造电子陶瓷的基础材料之一。
5、超硬陶瓷:可以抵抗相当于几百公斤至上千公斤拉力而不被破坏的陶瓷。
它的硬度大于任何金属,但是还没有达到完全绝对意义上的最硬,而且它也不能经受严格意义上的最高温度—— 2000摄氏度,所以常温下就不可能烧结,一般只有在1000摄氏度以上才有可能将它烧结。
6、记忆合金:通过周期性的热处理,形成永久记忆效应的合金,记忆效应具有可逆性。
7、导电陶瓷:在极低的温度下呈现超导电性,随温度升高,由超导电性又转入到普通导电状态的陶瓷。
8、压电陶瓷:在极低的温度下呈现超导电性,随温度升高,由超导电性又转入到普通导电状态的陶瓷。
9、超导陶瓷:在极低的温度下,也就是在接近绝对零度时,呈现零电阻的陶瓷。
10、生物陶瓷:利用生物原理和生物技术研制的医用、诊断、治疗、保健用生物陶瓷。
11、远红外陶瓷:具有红外放射性,它所释放的红外线能促进人体血液循环,调节生理机能,达到保健作用。
12、催化陶瓷:在适宜的温度下能够降解某些有毒气体的陶瓷。
1、如何区分结构陶瓷和功能陶瓷?结构陶瓷是指在应用是主要利用其力学机械、热及部分化学功能的先进陶瓷,如果能在高温下应用的陶瓷就称为高温结构陶瓷。
功能陶瓷是指应用是主要利用其非力学性能的先进陶瓷材料,这类材料具有一种或多种功能,如电学、磁学、光学、热学、化学、生物等;有的有耦合功能,如压电、压磁、热电、电光、声光、磁光等。
2、功能陶瓷的耦合效应有哪些?压电、压磁、热电、电光、声光、磁光等。
3、功能陶瓷如何分类电磁功能陶瓷:电介质陶瓷(电绝缘陶瓷,电容器陶瓷,压电陶瓷)、半导体陶瓷、磁性陶瓷、超导陶瓷、化学功能陶瓷、生物功能陶瓷4、功能陶瓷的热学性质有哪些?了解其含义。
①热导率:热导率又称导热系数,是反映材料导热性能的物理量;②热膨胀系数: 固体在温度每升高1K时长度或体积发生的相对变化量。
5、什么是绝缘强度?当电场强度超过某一临界值时,介质由介电状态变为导电状态。
相应的临界电场强度称为绝缘强度。
6、功能陶瓷的电学性质有哪些?了解其含义。
①电导率:电导率是表示物质传输电流能力强弱的一种测量值;②介电常数:是衡量介质极化行为或介质储存电荷能力的重要特征参数;③介质损耗:电介质在单位时间内消耗的能量;④击穿电场强度:当电场强度超过某一临界值时,介质由介电状态变为导电状态,相应的临界电场强度称为击穿电场强度。
7、电介质陶瓷的电导机制是什么?了解其含义。
离子电导离子作为载流子的电导机制。
8、什么是极化?自发极化?极化方式和基本原理。
极化:在外电场作用下,电介质内部沿电场方向产生感应偶极矩,在电介质表面出现极化电荷的现象叫作电介质的极化。
自发极化:极化状态并非由外电场所引起,而是由晶体内部结构特点所引起,晶体中每个晶胞内存在固有电偶极矩。
极化方式:(1)位移式极化:电子或离子在电场作用下的一种完全弹性、不消耗电场能量、介质不发热、平衡位置不发生变化、瞬间就能完成、去电电场时又恢复原状态的极化方式。
包括电子极化,离子极化(2)松弛式极化:非弹性的、平衡位置发生变化、完成的时间比位移极化长、消耗电场能量、介质发热,是一种可逆的过程,去掉电场时不能恢复原状态的极化方式。

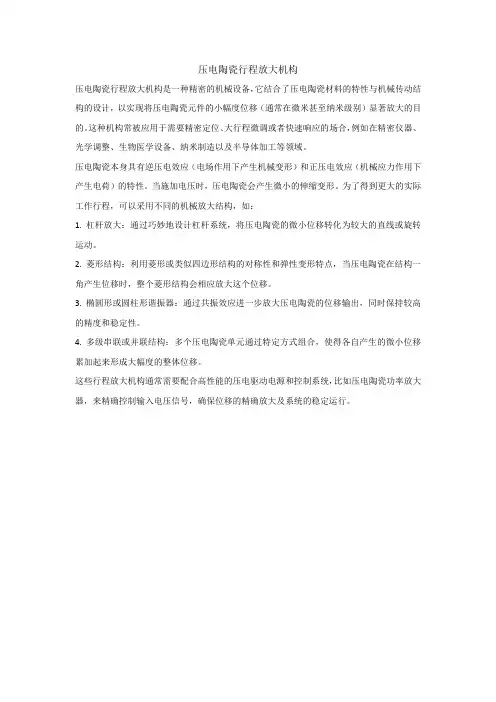

压电陶瓷行程放大机构
压电陶瓷行程放大机构是一种精密的机械设备,它结合了压电陶瓷材料的特性与机械传动结构的设计,以实现将压电陶瓷元件的小幅度位移(通常在微米甚至纳米级别)显著放大的目的。
这种机构常被应用于需要精密定位、大行程微调或者快速响应的场合,例如在精密仪器、光学调整、生物医学设备、纳米制造以及半导体加工等领域。
压电陶瓷本身具有逆压电效应(电场作用下产生机械变形)和正压电效应(机械应力作用下产生电荷)的特性。
当施加电压时,压电陶瓷会产生微小的伸缩变形。
为了得到更大的实际工作行程,可以采用不同的机械放大结构,如:
1. 杠杆放大:通过巧妙地设计杠杆系统,将压电陶瓷的微小位移转化为较大的直线或旋转运动。
2. 菱形结构:利用菱形或类似四边形结构的对称性和弹性变形特点,当压电陶瓷在结构一角产生位移时,整个菱形结构会相应放大这个位移。
3. 椭圆形或圆柱形谐振器:通过共振效应进一步放大压电陶瓷的位移输出,同时保持较高的精度和稳定性。
4. 多级串联或并联结构:多个压电陶瓷单元通过特定方式组合,使得各自产生的微小位移累加起来形成大幅度的整体位移。
这些行程放大机构通常需要配合高性能的压电驱动电源和控制系统,比如压电陶瓷功率放大器,来精确控制输入电压信号,确保位移的精确放大及系统的稳定运行。
压电晶体与压电陶瓷的结构、性能与应用摘要:压电晶体与压电陶瓷作为典型的功能材料,具有能实现机械能与电能之间互相转换的工作特性,在电子材料领域占据相当大的比重。
本文从压电效应入手,阐述了压电晶体与压电陶瓷的结构原理以及性能特点。
针对压电晶体与压电陶瓷在生产实践中的应用情况,综述了其近年来的研究进展,并系统介绍了其在各个领域的应用情况和发展趋势。
关键词:压电晶体压电陶瓷压电效应结构性能应用发展引言1880年皮埃尔•居里和雅克•居里兄弟在研究热电现象和晶体对称性的时候,在α石英晶体上最先发现了压电效应。
1881年,居里兄弟用实验证实了压电晶体在外加电场作用下会发生形变。
1894年,德国物理学家沃德马•沃伊特,推论出只有无对称中心的20中点群的晶体才可能具有压电效应。
[1]石英是压电晶体的代表,利用石英的压电效应可以制成振荡器和滤波器等频率控制元件。
在第一次世界大战中,居里的继承人朗之万,为了探测德国的潜水艇,用石英制成了水下超声探测器,从而揭开了压电应用史的光辉篇章。
除了石英晶体外,酒石酸钾钠、BaTiO3陶瓷也付诸应用。
1947年美国的罗伯特在BaTiO3陶瓷上加高压进行极化处理,获得了压电陶瓷的压电性。
随后,美国和日本都积极开展应用BaTiO3压电陶瓷制作超声换能器、音频换能器、压力传感器等计测器件以及滤波器和谐振器等压电器件的研究,这种广泛的应用研究进行到上世纪50年代中期。
1955年美国的B.贾菲等人发现了比BaTiO3的压电性优越的PbZrO3-PbTiO3二元系压电陶瓷,即PZT压电陶瓷,大大加快了应用压电陶瓷的速度,使压电的应用出现了一个崭新的局面。
BaTiO3时代难以实用化的一些应用,特别是压电陶瓷滤波器和谐振器以及机械滤波器等,随着PZT压电陶瓷的出现而迅速地实用化了。
采用压电材料的SAW滤波器、延迟线和振荡器等SAW器件,上世纪70年代末也已实用化。
上世纪70年代初引起人们注意的有机聚合物压电材料(PVDF),现在也已基本成熟,并已达到了生产规模。
压电陶瓷报告1.基本概念压电陶瓷由一颗颗小晶粒无规则“镶嵌”而成,如图1所示。
图1 BSPT压电陶瓷样品断面SEM照片每个小晶粒内还具有铁电畴组织,如图所示。
图PZT陶瓷中电畴结构的电子显微镜照片1.1晶胞结构目前应用最广泛的压电陶瓷是钙钛矿(CaTiO3)型结构,如PbTiO3、BaTiO3、KxNa1-xNbO3、Pb(ZrxTi1-x)O3等。
该类材料的化学通式为ABO3。
式中A的电价数为1或2,B的电价为4或5价。
其晶胞(晶格中的结构单元)结构如图所示。
压电陶瓷的晶胞结构随温度的变化是有所变化的。
如下式及图6所示。
PbTiO3(PT ):四方相 立方相BaTiO3(BT ):三角相 正交相 四方相 立方相自发极化的产生以BT 材料由立方到四方相转变为例,分析自发极化的产生,如图7所示。
(a )立方相 (b )四方相由图可知,立方相时,正负电荷中心重合,不出现电极化;四方相时,因490℃ 120℃ 5℃ -90℃Ti4+沿c轴上移,O2-沿c轴下移,正负电荷中心不重合,出现了平行于c 轴的电极化。
这种电极化不是外加电场产生的,而是晶体内因产生的,所以成为自发极化,其相变温度TC称为居里温度。
1.2压电效应某些介质在力的作用下,产生形变,引起介质表面带电,这是正压电效应。
反之,施加激励电场,介质将产生机械变形,称逆压电效应。
其中,如果压力是一种高频震动,产生的就是高频电流。
如果将高频电信号加在压电陶瓷上时,则产生高频声信号(机械震动)。
1.3压电陶瓷具有这种性能的陶瓷称为压电陶瓷,发生正压电效应时,表面电荷的密度与所受的机械应力成正比。
当发生负压电效应时,形变的大小与电场强度成正比。
1.4压电作用机理压电效应首先是在水晶晶体上发现的,现在我们以水晶晶体为模型,说明产生压电效应的物理机理。
当不施以压力时,水晶晶体正、负电荷中心如上图分布,设这时正、负电荷中心重合,整个晶体的总电矩等于零,晶体表面不荷电(不呈压电性)。

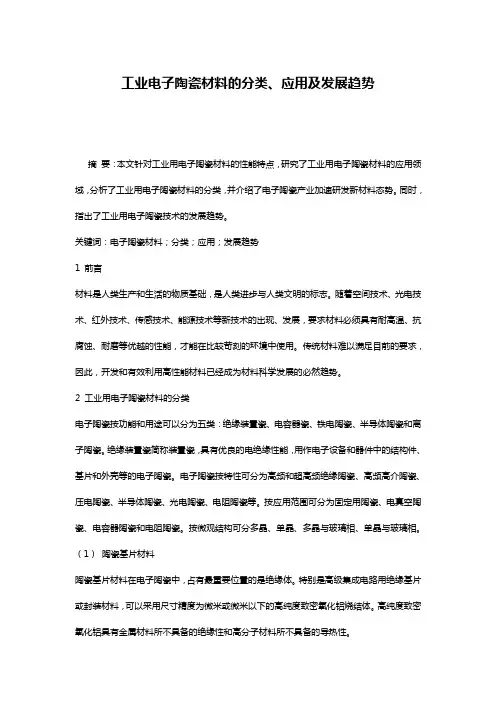

工业电子陶瓷材料的分类、应用及发展趋势摘要:本文针对工业用电子陶瓷材料的性能特点,研究了工业用电子陶瓷材料的应用领域,分析了工业用电子陶瓷材料的分类,并介绍了电子陶瓷产业加速研发新材料态势。
同时,指出了工业用电子陶瓷技术的发展趋势。
关键词:电子陶瓷材料;分类;应用;发展趋势1 前言材料是人类生产和生活的物质基础,是人类进步与人类文明的标志。
随着空间技术、光电技术、红外技术、传感技术、能源技术等新技术的出现、发展,要求材料必须具有耐高温、抗腐蚀、耐磨等优越的性能,才能在比较苛刻的环境中使用。
传统材料难以满足目前的要求,因此,开发和有效利用高性能材料已经成为材料科学发展的必然趋势。
2 工业用电子陶瓷材料的分类电子陶瓷按功能和用途可以分为五类:绝缘装置瓷、电容器瓷、铁电陶瓷、半导体陶瓷和离子陶瓷。
绝缘装置瓷简称装置瓷,具有优良的电绝缘性能,用作电子设备和器件中的结构件、基片和外壳等的电子陶瓷。
电子陶瓷按特性可分为高频和超高频绝缘陶瓷、高频高介陶瓷、压电陶瓷、半导体陶瓷、光电陶瓷、电阻陶瓷等。
按应用范围可分为固定用陶瓷、电真空陶瓷、电容器陶瓷和电阻陶瓷。
按微观结构可分多晶、单晶、多晶与玻璃相、单晶与玻璃相。
(1)陶瓷基片材料陶瓷基片材料在电子陶瓷中,占有最重要位置的是绝缘体。
特别是高级集成电路用绝缘基片或封装材料,可以采用尺寸精度为微米或微米以下的高纯度致密氧化铝烧结体。
高纯度致密氧化铝具有金属材料所不具备的绝缘性和高分子材料所不具备的导热性。
(2)压电陶瓷压电陶瓷由于是多晶材料,所以使用频率受到限制。
压电元件可使电信号和机械信号相互转换。
一定形状的压电陶瓷元件主要由PbTiO3-PbZrO3系烧结而制成,即使是烧结体,通过极化也可获得单晶所具有的压电性。
压电元件的主要用途有火花塞和谐振器。
谐振器起选择性通过特定频率电波滤器的作用,是电视(TV)、无线电等调谐电路不可缺少的元件。
(3)铁电陶瓷铁电陶瓷以铁电性晶体为主晶相的电子陶瓷。

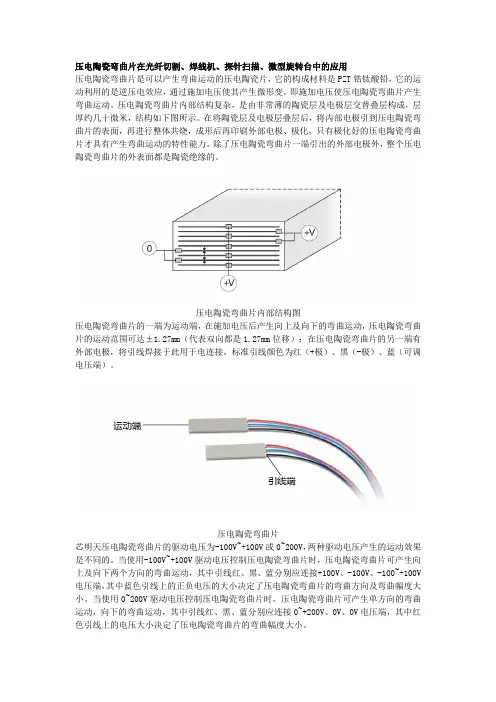

压电陶瓷弯曲片在光纤切割、焊线机、探针扫描、微型旋转台中的应用压电陶瓷弯曲片是可以产生弯曲运动的压电陶瓷片,它的构成材料是PZT锆钛酸铅,它的运动利用的是逆压电效应,通过施加电压使其产生微形变,即施加电压使压电陶瓷弯曲片产生弯曲运动。
压电陶瓷弯曲片内部结构复杂,是由非常薄的陶瓷层及电极层交替叠层构成,层厚约几十微米,结构如下图所示。
在将陶瓷层及电极层叠层后,将内部电极引到压电陶瓷弯曲片的表面,再进行整体共烧,成形后再印刷外部电极、极化,只有极化好的压电陶瓷弯曲片才具有产生弯曲运动的特性能力。
除了压电陶瓷弯曲片一端引出的外部电极外,整个压电陶瓷弯曲片的外表面都是陶瓷绝缘的。
压电陶瓷弯曲片内部结构图压电陶瓷弯曲片的一端为运动端,在施加电压后产生向上及向下的弯曲运动,压电陶瓷弯曲片的运动范围可达±1.27mm(代表双向都是1.27mm位移);在压电陶瓷弯曲片的另一端有外部电极,将引线焊接于此用于电连接,标准引线颜色为红(+极)、黑(-极)、蓝(可调电压端)。
压电陶瓷弯曲片芯明天压电陶瓷弯曲片的驱动电压为-100V~+100V或0~200V,两种驱动电压产生的运动效果是不同的。
当使用-100V~+100V驱动电压控制压电陶瓷弯曲片时,压电陶瓷弯曲片可产生向上及向下两个方向的弯曲运动,其中引线红、黑、蓝分别应连接+100V、-100V、-100~+100V 电压端,其中蓝色引线上的正负电压的大小决定了压电陶瓷弯曲片的弯曲方向及弯曲幅度大小。
当使用0~200V驱动电压控制压电陶瓷弯曲片时,压电陶瓷弯曲片可产生单方向的弯曲运动,向下的弯曲运动,其中引线红、黑、蓝分别应连接0~+200V、0V、0V电压端,其中红色引线上的电压大小决定了压电陶瓷弯曲片的弯曲幅度大小。
电压的大小与压电陶瓷弯曲片弯曲的位移幅度基本成线性关系。
-100V~+100V驱动时,双向弯曲0~200V驱动时,单方向弯曲压电陶瓷弯曲片的固定端即是引线端,在固定时,固定的区域在距离边缘0.5mm至3.5mm 范围处。
压电陶瓷材料及应⽤压电陶瓷材料及应⽤⼀、概述1.1电介质电介质材料的研究与发展成为⼀个⼯业领域和学科领域,是在20世纪随着电⽓⼯业的发展⽽形成的。
国际上电介质学科是在20世纪20年代⾄30年代形成的,具有标志性的事件是:电⽓及电⼦⼯程师学会(IEEE)在1920年开始召开国际绝缘介质会议,以后⼜建⽴了相应的分会(IEEE Dielectric and Electrical Insulation Society)。
美国MIT建⽴了以Hippel教授为⾸的绝缘研究室。
苏联列宁格勒⼯学院建⽴了电⽓绝缘与电缆技术专业,莫斯科⼯学院建⽴了电介质与半导体专业。
特别是德国德拜教授在20世纪30年代由于研究了电介质的极化和损耗特性与其分⼦结构关系获得了诺贝尔奖,奠定了电介质物理学科的基础。
随着电器和电⼦⼯程的发展,形成了研究电介质极化、损耗、电导、击穿为中⼼内容的电介质物理学科。
我国电介质领域的发展是在1952年第⼀个五年计划制定和实⾏以来,电⼒⼯业和相应的电⼯制造业得到迅速发展,这些校、院、所、⾸先在我国开展了有关电介质特性的研究和⼈才的培养,并开出了“电介质物理”、“电介质化学”等关键专业课程,西安交⼤于上海交⼤、哈尔滨⼯⼤等院校⼀道为我国培养了数千名绝缘电介质专业⼈才,促进了我国⼯程电介质的发展。
80年代初中国电⼯技术学会⼜建⽴了⼯程电介质专业委员会。
近年来,随着电⼦技术、空间技术、激光技术、计算机技术等新技术的兴起以及基础理论和测试技术的发展,⼈们创造各种性能的功能陶瓷介质。
主要有:(1)、电⼦功能陶瓷如⾼温⾼压绝缘陶瓷、⾼导热绝缘陶瓷、低热膨胀陶瓷、半导体陶瓷、超导陶瓷、导电陶瓷等。
(2)、化学功能陶瓷如各种传感器、化学泵等。
(3)、电光陶瓷和光学陶瓷如铁电、压电、热电陶瓷、透光陶瓷、光⾊陶瓷、玻璃光纤等。
(电介质物理——邓宏)功能陶瓷作为信息时代的⽀柱材料,以其独特的⼒、热、电、磁、光以及声学等功能性质,在各类信息的检测、转换、处理和存储中具有⼴泛的应⽤,是⼀类重要的、国际竞争极为激烈的⾼技术材料。
半导体陶瓷加工工艺半导体陶瓷加工工艺是一种将半导体材料和陶瓷材料结合起来的加工技术。
这种技术可以制造出具有高强度、高硬度、高耐磨性和高耐腐蚀性的材料,因此在电子、机械、化工等领域得到广泛应用。
半导体陶瓷加工工艺的主要步骤包括原料的选择、制备、成型、烧结和后处理。
首先,需要选择合适的半导体材料和陶瓷材料,这些材料的物理化学性质应该相似,以便在加工过程中能够充分结合。
其次,需要将这些材料制备成粉末状,这可以通过机械研磨、化学合成等方法实现。
然后,将这些粉末进行成型,可以采用压制、注塑、挤压等方法。
接下来,将成型后的材料进行烧结,这是将材料结合在一起的关键步骤。
最后,进行后处理,包括抛光、涂层等工艺,以提高材料的表面质量和性能。
半导体陶瓷加工工艺的优点在于可以制造出具有高强度、高硬度、高耐磨性和高耐腐蚀性的材料,这些材料在电子、机械、化工等领域得到广泛应用。
例如,在电子领域,半导体陶瓷材料可以用于制造高频电容器、压电陶瓷、热敏电阻器等元器件;在机械领域,半导体陶瓷材料可以用于制造轴承、刀具、喷嘴等零部件;在化工领域,半导体陶瓷材料可以用于制造化工反应器、催化剂载体等设备。
然而,半导体陶瓷加工工艺也存在一些问题。
首先,制备过程比较复杂,需要掌握一定的技术和经验。
其次,成本较高,因为需要使用高纯度的原材料和特殊的设备。
此外,半导体陶瓷材料的性能也受到一定的限制,例如在高温下容易发生热膨胀、热裂等问题。
总的来说,半导体陶瓷加工工艺是一种重要的加工技术,可以制造出具有高强度、高硬度、高耐磨性和高耐腐蚀性的材料,广泛应用于电子、机械、化工等领域。
虽然存在一些问题,但随着技术的不断发展和改进,相信半导体陶瓷加工工艺将会得到更广泛的应用和发展。
