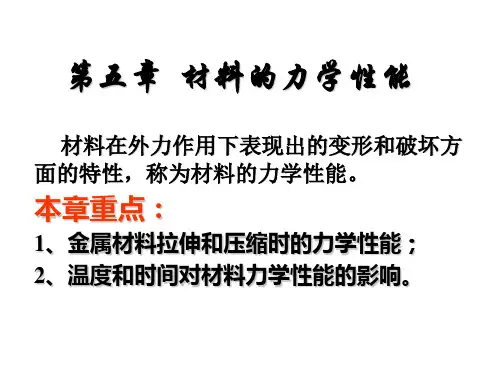

第五章 材料的力学性能2009

完整版材料力学性能课后习题答案整理材料力学性能课后习题答案第一章单向静拉伸力学性能1、解释下列名词。

1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。

2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。

3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。

4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。

5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。

6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。

脆性：指金属材料受力时没有发生塑性变形而直接断裂的能力韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。

7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。

8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。

是解理台阶的一种标志。

9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。

10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。

沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。

11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变2、说明下列力学性能指标的意义。

答：E弹性模量G切变模量r规定残余伸长应力0.2屈服强度gt金属材料拉伸时最大应力下的总伸长率n应变硬化指数P153、金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标？答：主要决定于原子本性和晶格类型。

合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。

“彗星号”客机悲剧是世界航空史上首次发生的因金属 疲劳而导致飞机失事的事件，从此，在飞机设计中将结构 疲劳极限正式列入强度规范加以要求。
飞机舷窗
高速列车
5.1.3 疲劳宏观断口特征
疲劳断口保留了整个断裂过程的所有痕迹，记载着很多 断裂信息，具有明显的形貌特征，而这些特征又受材料 性质、应力状态、应力大小及环境因素的影响，因此对 疲劳断口的分析是研究疲劳过程、分析疲劳失效原因的 一种重要方法。 疲劳断裂经历了裂纹萌生和扩展过程。由于应力水平较 低，因此具有较明显的裂纹萌生和稳态扩展阶段，相应
疲劳破坏属低应力循环延时断裂，对于疲劳寿命 的预测就显得十分重要和必要。
对缺口、裂纹及组织等缺陷十分敏感，即对缺陷 具有高度的选择性。因为缺口或裂纹会引起应力 集中，加大对材料的损伤作用；组织缺陷(夹杂、 疏松、白点、脱碳等)，将降低材料的局部强度， 二者综合更加速疲劳破坏的起始与发展。
18
应力σmax/10MPa
40
20
灰铸铁
0 103 104
105
106
107
循环周次/次
108
109
41
图 几种材料的疲劳曲线
疲劳极限
有水平段（碳钢、合金结构钢、球铁等） 经过无限次应力循环也不发生疲劳断裂，将对应
的应力称为疲劳极限，记为σ-1（对称循环）
无水平段（铝合金、不锈钢、高强度钢等） 只是随应力降低，循环周次不断增大。此时，根 据材料的使用要求规定某一循环周次下不发生断 裂的应力作为条件疲劳极限。 例：高强度钢、铝合金和不锈钢：N＝108周次 钛合金：N＝107周次
大小：瞬断区大小与机件承受名义应力及材料性质 有关，高名义应力或低韧性材科，瞬断区大；反之。 瞬断区则小。

5.1.2 疲劳的现象及特点
工程结构在服役过程中，由于承受变动 载荷而导致裂纹萌生和扩展以至断裂失效 的全过程称为疲劳。 统计分析显示，在机械失效总数中，疲 劳失效约占80%以上，如曲轴、连杆、齿 轮、弹簧、轧辊等都是在变动载荷下工作 的。 疲劳断裂，一般不发生明显的塑性变形， 难以检测和预防，因而机件的疲劳断裂会 造成很大的经济以至生命的损失。
第五章材料在变动载荷下的力学性能主讲朱协彬目录?51金属疲劳现象及特点?52高周疲劳?53疲劳裂纹扩展?54疲劳过程及机理?55低周疲劳?56疲劳强度的影响因素和改善措施?57聚合物的疲劳?58陶瓷材料的疲劳51金属疲劳现象及特点?材料的设计
第五章 材料在变动载荷下的 力学性能
主讲 朱协彬
目录
5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 金属疲劳现象及特点 高周疲劳 疲劳裂纹扩展 疲劳过程及机理 低周疲劳 疲劳强度的影响因素和改善措施 聚合物的疲劳* 陶瓷材料的疲劳*
图5-9 升降法示意图
*试验结果处理
将出现第一对相反结果以前的数据均舍去， 如图5-9中第3点和第4点是第一对出现相 反结果的点，因此点1和点2的数据应舍去， 余下数据点均为有效试验数据。条件疲劳 极限σR (N)的计算式为: （5-1） 式中，m为有效试验的总次数（断与未断 均计算在内）；n为试验的应力水平级数； σi为第i级应力水平；Vi 为第i级应力水平 下的试验次数。
(3) 脉动循环，σm =σa，R＝0,如图5-1(b)。 齿轮的齿和某些压力容器受到这种脉动循 环应力的作用。 (4) 波动循环，σm >σa，0＜R＜1,如图5-1(d)。 飞机机翼下翼面、钢梁的下翼缘以及预紧 螺栓等，均承受这种循环应力的作用。 (5) 脉动压缩循环( R＝∝)、大压小拉循环( R<0) 等，如图5c，5e。 滚珠轴承受到脉动压缩循环应力，内燃机 连杆受到大压小拉循环(不对称交变)应力的作 用。

M
zM
x
等截面梁
y
注意 当梁为变截面梁时, max 并不一定
发生在|M|max 所在面上.
22
5.3 横力弯曲时梁横截面上的正应力 弯曲正应力强度条件
h
常用图y形Wz
c b
Wz =Iz /ymax
z
Wz
Iz h
bh3 2 12 h
bh2 6
2
h2
h1
y
c
z
Wz
Iz h1
1 ( b1h13 h1 6
z
于是
M
E
Iz
M
得
1 M
EIz
y
x
代入
E
y得
My
Iz
15
5.2 纯弯曲时梁横截面上的正应力
常用图形y、Iz
h
y
1.矩形
dy
c
y z
Iz
Ay2 d A
h 2
y2b d y bh3
h 2
12
b
y
同理：
Iy
hb3 12
z
Iz
b1h13 12
b2h23 12
c
b2 b1
同理： I y
h1b13 12
y
12 rp
mn
x2
x
x1
12
dx
'=
x2 FN1
FN2
'=
38
5.4 横力弯曲时梁横截面上的切应力 弯曲切应力强度条件
F
Fx 0
FN 2 FN1 dx b
x1
y
12 rp mn
x2
x
12
dx
