复习题四
计算题
1、已知两相邻单曲线，JD50桩号为K9+977. 54, T1二35. 42m,切曲差Jl=l. 25m, JD51 桩号为K10+182, T2二25. 83m,试计算：①JD50-JD51 交点间的距离；②两曲线间的直线长度为多少？
答：由的切曲差J|=2T|・匚，可得L, = 69.59/7?
对JD50而言，其曲线起点的桩号为ZY桩号二JD50桩号・T]二K9+942.12
YZ 桩号=ZY 桩号+Li=K 10+011.71
而JD51的曲线起点桩号二K10+156.17
因此:(1) JD50〜JD51 交点间的距离=T)+(K 10+156.17-K1 ()+011.71 )+T2=205.71m (2)1 两曲线间的直线长度=K 10+156.17・K 10+011.71 = 144.64m
2、从某公路设计文件《直线、曲线及转角一览表》中摘抄的一组路线设计资料如下：
JD8： K3+425.982
K3+311. 099 K3+346. 099 K3+492.155 K3+527.155 JD9： K4+135.169
=K4+047. 436 二K4+221. 135
试计算(1)JD8曲线的切线长、曲线长、缓和曲线长及曲线中点桩号；
(2)计算JD9曲线的切线长、曲线长和曲线中点桩号；
(3)计算两曲线交点间距及所夹直线段长度。

答：(1) JD8曲线的切线长、曲线长、缓和曲线长及曲线中点桩号分别为：
(K3+425.982) - (K3+311.099) =114.883 (米)
(K3+527.155)・(K3+311.099) =216.056 (米)
(K3+346.099)・(K3+311.099) =35 (米)
或=(K3+527.155)・(K3+492.155) =35 (米)
QZ 的桩号:二ZH+L/2二(K3+311.099) +216.056/2=K3+419.127
(2)JD9曲线的切线长、曲线长和曲线中点桩号分别为：
(K4+135.169) - (K4+047.436) =87.733 (米)
(K4+221」35)・(K4+047.436) =173.699 (米)
QZ 的桩号：二ZY+L/2二(K4+047.436) +173.699/2二K4+134.285
(3)计算两曲线交点间距及所夹直线段长度分别为：
JD8—JD9 间距=114.883+[ (K4+047.436) - (K3+527.155) ]+ 87.733=722.897 (米)
所夹直线长度=(K4+047.436) - (K3+527.155) =520.281 (米)
3、兰海高速公路JD2的坐标(X： 40961.914 Y： 91066. 030) , JDs的坐标(X： 40433. 528 Y： 91250. 097) , JD 的坐标(X： 40547.416 Y： 91810. 329)，试求JD：<的转角是多少？
答：tg21 二184. 067/52& 386=0. 3484 a21=340. 794
Tg23=560. 232/113.888=4.919 a23=78. 509
右角b=a21-a23=262. 285>180
转角a=b-l80=82. 285
4、在复曲线测设屮，AB为公切线，C为公切点、,已测得AB二120. 43m,转角分别为：a, =65°32,OO\a2 =58°19,40",选线中确定的半径/?, =110m ,求半径忌应为多少？
答:首先求交点A所在单-圆曲线的要素：
切线长T = R tan（a/2） = 70.815m
曲线长L = /?x«x3.142/180 = 125.836m , 夕卜距
E, = R/COS（6Z/2）-R = 20.823/n，切曲差P = 2T-L = 15.793m ,又已知AB = T{ +T2 = 120.43m , 贝【J T2 =AB-T X = 49.615m 由此得半径
R2 =T2 / tan（a2 / 2） = 88.907m
5、某山岭区二级公路（设计车速80Km/h）,已知某道路路线设计变坡点桩号为k2+600,设计标高1025. 78；变坡点前方路线来向的K5+500桩号处有一个l-3m 的石拱涵，石拱涵矢跨比为1/2,净跨径为3米，涵洞净高为4. 5米，拱圈厚度为50厘米。

涵顶填土高度为1. 5米，涵位处原河沟地面标高为1023. 505m, 去除清底20厘米后
为涵底标高。

变坡点处路线來向和去向的道路纵坡分别为一4%和+2%,试作如下设计：
（1）选择竖曲线半径（取最小的百米整数半径）;
（2）计算竖曲线上第一个50米整桩号处的路基设计标高。

（山岭区二级公路凹形竖曲线一般最小半径和极限最小半径分别为3000米
和2000米）
涵位屮心与变坡点的距离100米
v --------------------------------- >
6、某山岭重丘区三如公路，转坡点设在K5+480. 00,其高程J/j 186. 32m,两相邻坡度为人二-4%, i2二3%,竖曲线半径选用R二1000m。

求竖曲线起点、终点和桩号为K5+465. 00与K5+500. 00的路基设计标高。

答：w=0.07 L=70 T=35
QD=480-35=445;ZD二480+35二515
+465H二186. 32+0. 04*15+20*20/2*1000二187. 12
+500H=186. 32+0. 03*20+15*15/2*1000二187. 03
7、某路段两相邻桩号分别为KH253和K1+305,计算出横断面面积分别为:
A tl=38. 2*和A t2=3. 2m2, A w2=47. 5m% 求此路段的土石方体积。

答:挖方972.9 填方1400. 6
8、某平原区一级公路（设计车速100Km/h,极限最小半径为400米，不设超高的最小半径为4000米）之某路段在JU和JD?间道路勘测设计过程屮，现场实测JD和JD?处的路线转角分别为16° 487 00〃（右转角）和26。

12, 00"（左转角），两JD间距用视距仪测得距离为1280. 96米,已知JDi里程为K1+806. 72, 曲线半径采用4000米，试据上述条件作岀如下设计：（1）如JD?处设计为单曲线，通过计算确定JD?处的可能的最大百米整数半径是多少？曲线形式应采用哪种？（2）根据你自己设计和选择的JD?处的曲线半径和平曲线形式计算JD?处的曲线元素和主点里程；（3）计算JD?处平曲线上第-•个50米凑整桩号的支距和偏角。

横坡度iR.5%,路肩横坡度i o=2.O%,超高渐变率q=l / 150o有一变道R=250m, 超高加宽均在缓和曲线内完成，内边轴旋转构成超高，按止比例加宽、超高横坡度i b=6%,加宽值则0.6mo试:
⑴确定缓和曲线长度L h；
⑵计算缓和曲线起点，终点以及x=45m处断面的超高值。

合集下载

道路勘测设计期末试卷试题包括答案.doc

道路勘测设计期末试卷试题包括答案.doc

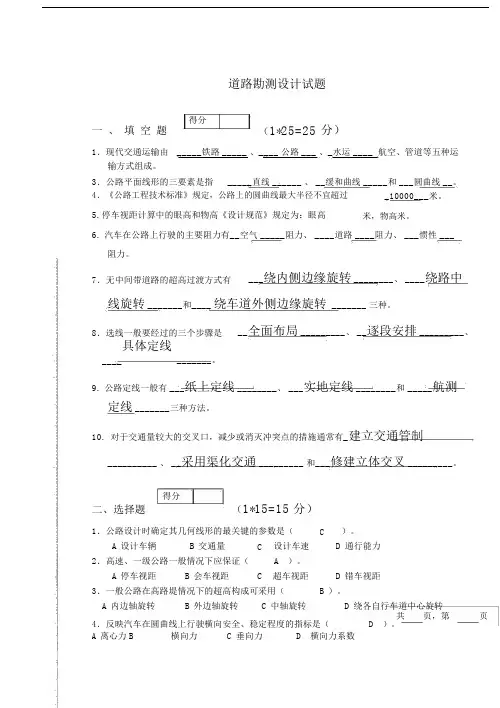

道路勘测设计试题得分一、填空题（1*25=25 分）1．现代交通运输由_____铁路 _____ 、____ 公路 ___ 、_水运 ____ 航空、管道等五种运输方式组成。
