钻井知识基础一、井身结构设计1、井身结构包括：(1)一口井的套管层次；(2)各层套管的直径和下入深度；(3)各层套管相应的钻头直径和钻进深度；(4)各层套管外的水泥上返高度等。

2、确定井身结构尺寸：一般由内向外依次进行，先确定生产套管尺寸，再确定下入生产套管的井眼尺寸，然后确定中层套管尺寸…….3、套管与井眼间隙：过小，小套管困难，固井质量难保证，过大，不经济一般大于10mm。

如17-1/2与13-3/8间隙为52.3mm，12-1/4与9-5/8间隙33.3mm。

目前套管尺寸从4-1/2到20共14种尺寸规格，每中尺寸规格又分多种钢级和壁厚。

目前见到的钻头尺寸从4-5/8到26共23种尺寸。

4、套管柱类型：导管（引导一开钻井液），表层套管（安装井口，继续钻井，悬挂以后各层套管），技术套管（封隔不同的压力层，保护生产套管），生产套管，尾管，组合套管，异径套管。

5、井口安装过程（1）一开钻井、下套管、固井、（候凝？）、导管打孔放浆、割导管、掉起、焊环形钢板（内圈不焊）、初凝、放浆、割套管（2）吊装套管头，底盘焊接（内外），安装井口。

（3）二开钻进，下套管，固井，上提防喷器组（固定在大梁上，提前松套管头螺栓），放好套管挂，上提套管，放挂下落，下放套管（坐挂），割套管，甩防喷器。

安装套管头，安装防喷器。

某井井身结构图二、各次开钻井口第1次开钻第2次开钻套管头结构卡瓦式。

第3次开钻1、通常的组成部分有：方钻杆：在钻柱的最上端，用于传递扭矩，有四方钻杆，六方钻杆（四方比六方允许有更大的间隙，六方传递的平稳性更好，欠平衡，且原管更小（172，150）。

钻杆：钢级：D55、E75、X95，G105，S135，V，最小屈服强度psi=6890pa≈0.007Mpa，尺寸：2-3/8，2-7/8，3-1/2，4，4-1/2，5，5-1/2，（6-5/8）加重钻杆：用在钻杆与钻铤间，缓和刚度变化，代替钻铤（小井眼，水平井，减少扭矩，卡钻）。

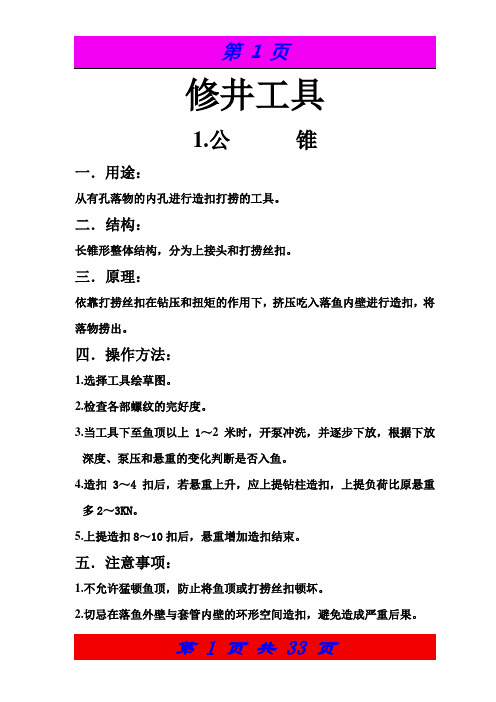

修井工具1.公锥一．用途：从有孔落物的内孔进行造扣打捞的工具。

二．结构：长锥形整体结构，分为上接头和打捞丝扣。

三．原理：依靠打捞丝扣在钻压和扭矩的作用下，挤压吃入落鱼内壁进行造扣，将落物捞出。

四．操作方法：1.选择工具绘草图。

2.检查各部螺纹的完好度。

3.当工具下至鱼顶以上1～2米时，开泵冲洗，并逐步下放，根据下放深度、泵压和悬重的变化判断是否入鱼。

4.造扣3～4扣后，若悬重上升，应上提钻柱造扣，上提负荷比原悬重多2～3KN。

5.上提造扣8～10扣后，悬重增加造扣结束。

五．注意事项：1.不允许猛顿鱼顶，防止将鱼顶或打捞丝扣顿坏。

2.切忌在落鱼外壁与套管内壁的环形空间造扣，避免造成严重后果。

3.禁止转盘卸扣。

六．技术规范：【NC26＝2A10、TBG---油管螺纹代号、公锥外形指大头、小头、长度】2.母锥一．用途：从管状落物外壁进行造扣打捞的工具。

二．结构：长筒形整体结构，由接头与本体组成。

三．原理：依靠打捞丝扣在钻压与扭矩的作用下，吃入落物外壁进行造扣，将落物捞出。

四．操作方法：1.选择工具绘草图。

2.检查各部螺纹的完好度。

3.下至鱼顶以上1～2米时，开泵冲洗，缓慢旋转并逐步下放，根据下放深度、泵压和悬重的变化判断是否入鱼。

4.造扣3～4扣后，若悬重上升，应上提钻柱造扣，上提负荷比原悬重多2～3KN。

5.上提造扣8～10扣后，悬重增加造扣结束，检查打捞是否牢靠。

五．注意事项：1.不允许猛顿鱼顶，防止将鱼顶或打捞丝扣顿坏。

2.禁止转盘卸扣。

六．技术规范：3.滑块卡瓦打捞矛一．用途：打捞具有内孔的落物。

二．结构：上接头、矛杆、卡瓦、锁块、螺钉。

三．原理：进入落鱼后，卡瓦依自重沿斜面向下滑动，直至与鱼腔内壁接触为止，上提矛杆时，斜面向上运动所产生的径向分力，迫使卡瓦咬入落物内壁，抓住落物。

四.操作方法：1.选择工具绘草图。

2.地面检查，在卡瓦滑道上涂机油，下井。

3.下放钻柱，引入鱼腔，观察碰鱼方入与入鱼方入及悬重变化。

常用打捞工具规范及使用方法打捞工具是用以打捞井下落物和处理井下事故的专用工具。

常用的打捞工具有公锥、母锥、打捞筒、打捞矛、打捞篮、磁铁打捞器、磨鞋、安全接头等，本章着重介绍常用打捞工具的种类、规格、结构、工作原理、常用规范、民技术参数、现场检查、操作使用方法及注意事项等。

第一节铅模一、作用铅模是在打捞作业中用来打印落鱼形状和了解鱼顶偏离井眼中心的情况用的。

二、规范规范毫米(英寸) 接头铅印水眼d铅印直径D1全长L铅印长l 备注扣型直径D121 (4-3/4") 230 95 20 100 390 120四川设计146(5-3/4")330 108 20 120 390 120196.8(7-3/4")410 146 30 170 390 120215.9(8-1/2")410 146 30 195 390 120247.6(9-3/4")41O 146 40 225 390 120298.4(11-3/4")630 203 40 270 390 120三、使用1、铅印直径比套管内径小4.8毫米即可。

2、打印时按0.193－0.386千牛/毫米（0.5－1吨/英寸）加压。

只可一次加压打印，不得两次打印，以免难以分析。

3、由于铅很软，应在运输或存放过程中注意避免碰撞。

第二节公锥一、公锥的作用公锥是内打捞工具是内捞工具，用来打捞钻铤、接头和钻杆加厚部位。

常用尺寸为3-1/2"和4-1/2"，多为国产，技术规格参见附带说明。

第三节母锥一、母锥的作用母锥是外捞工具母锥是外捞工具，用来打捞钻杆本体。

用爆炸松扣方法配合倒扣时，可用它来打捞钻杆接头或钻铤。

第四节卡瓦打捞筒一、种类Bowen150系列卡瓦打捞筒分为高强度型与小井眼型两类，按内装打捞配件的不同分为螺旋卡瓦打捞筒与篮式卡瓦打捞筒两种。

落鱼直径接近最大打捞尺寸时选用螺旋卡瓦和A型盘根。

煤矿用液压钻机技术规格书一、设备使用条件：1、用于煤矿井下高瓦斯、高粉尘、高湿度环境中，用于各类瓦斯治理钻孔、地质探放水钻孔施工。

2、适用环境温度：-10℃至+40℃。

二、设备名称数量：设备名称：煤矿用液压钻机需求数量：9台三、设备技术要求：1、功能描述钻机由主机、泵站和操作台等组成，泵站将电能转换为液压能，油泵输出的压力油驱动马达和推进油缸，完成钻机的各种动作。

液压系统中采用联动油路，通过各功能选择阀设置，操作旋转和进退手柄，实现动力头正反旋转和前进后退、卡盘及夹持器的松开和夹紧，通过联动阀组实现钻机的联动或单动功能。

2、主要技术参数主机额定转矩3200N.m额定转速70～240r/min主轴通孔直径≥78 mm配套钻杆直径73/63mm给进力≥110 KN起拔力≥130 KN给进行程850mm主轴倾角±90°马达额定压力31.5 MPa马达排量105～31ml/r，无极变速主机外形尺寸不大于(长×宽×高)2300mm*1200mm*1600mm 泵站电机额定功率45KW电机额定电压660/1140V电机额定转速1480 r/min双联泵出油调定压力28MPa外形尺寸不大于(长×宽×高)1800mm*890mm*850mm操作台外形尺寸不大于(长×宽×高)680mm*570mm*850mm3、主要技术要求（1）动力头采用回转器结构，胶套卡盘为液压夹紧、弹簧松开的常开式卡盘，回转器具有侧向开合装置。

（2）夹持器采用碟形弹簧加液压辅助夹紧，液压松开的常闭式夹持器,用于夹持钻杆及与动力头配合进行机械拧卸钻杆。

（3）给进装置采用油缸直接推进，油缸尾部与机架体固定，活塞杆与托板采用销轴固定。

（4）必须具有动力头防下滑功能，防止在打钻施工过程中出现动力头下滑现象。

（5）钻机的倾角调整采用斜撑油缸，液压调控方式，具有闭锁功能，斜撑油缸并起稳固作用。

打捞工具介绍一、磨鞋此磨鞋为套筒磨鞋，又叫外引磨鞋。

假设落鱼的鱼头不规章、如变形、裂开、弯曲或鱼顶不齐，阻碍打捞工具进入或无法造扣，就需修鱼顶，使其符合打捞工具的抓捞要求，以便打捞。

确定制止用平底磨鞋或锅底磨鞋去修整鱼头，防止把事情弄的更糟。

套筒磨鞋作用在于它面积大，简洁套柱鱼头，可以防止鱼顶偏磨。

假设鱼顶在套管内，它还可以起到保护套管的作用。

套筒磨鞋就是在平顶磨鞋外围加焊套筒，套筒的强度要高、焊接要结实。

套筒内径要大于鱼头外径10 毫米以上。

以上三种都为外引磨鞋，第一种为带内修整鱼头的外引磨鞋；其次种为带引鞋的外引磨鞋，便于拨鱼，更好进入套筒内；第三种为短套筒磨鞋，外引的长短可依据实际状况而定。

以上两种磨鞋为平底磨鞋和锅底磨鞋。

平底磨鞋和锅底磨鞋一般用于磨铣井底落物时使用，通过磨铣把井底落物磨碎。

使用磨鞋磨时要考虑井底落物的外形和大小、地层的强度等因素。

磨鞋主要是由上接头和镶有硬质合金或堆焊耐磨材料的磨鞋体组成。

依据用途可分为以下几种形式：平底或锅底磨鞋：用来磨碎落井的钻头、牙轮、刮刀片等大块落物；套筒磨鞋：一般用来修平鱼顶；锥形磨鞋：类似于铣锥，用来修复变形鱼顶及进展井下特别作业〔如开窗〕，硬质合金镶在锥度翼瓣面和右旋侧面上。

领眼磨鞋：又叫内引磨鞋，用于如鱼顶胀裂，或环形空间太小，不便下入套筒磨鞋时，可以下入内引磨鞋修整鱼顶。

由平底磨鞋和导引杆组成。

导引杆的直径应依据鱼头内径来打算，比鱼头直径小10 毫米，长度15 到20 厘米为宜，顶部做成笔尖状，便于进鱼，导引杆强度要能满足需要。

二、母锥母锥是由高强度合金钢锻造、车制并经热处理制成。

母锥分为右旋螺纹与左旋螺纹两种，右旋螺纹用于正扣钻杆，左旋螺纹用于反扣钻杆。

母锥内部螺纹为8 扣/25.4 毫米、锥度1：16 或1：24。

母锥是从落鱼外部打捞的一种工具，它不受落鱼管壁厚薄的限制，但却要受井眼直径的限制，一般要求母锥最大外径要小于钻头直径10-20 毫米，这就限制了母锥的使用范围。

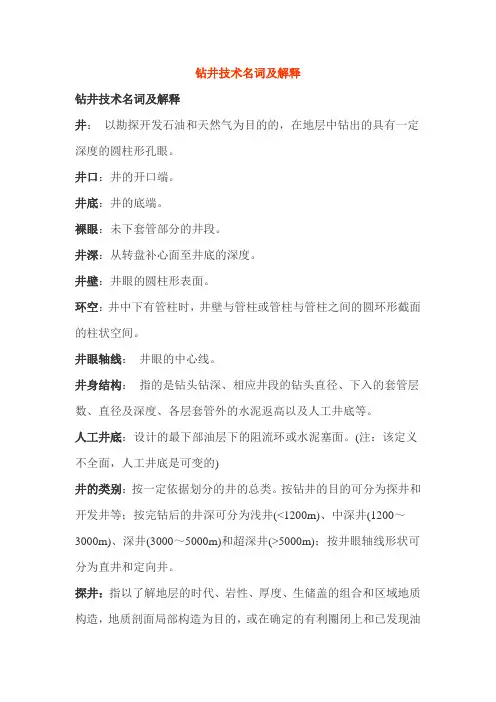

钻井技术名词及解释钻井技术名词及解释井：以勘探开发石油和天然气为目的的，在地层中钻出的具有一定深度的圆柱形孔眼。

井口：井的开口端。

井底：井的底端。

裸眼：未下套管部分的井段。

井深：从转盘补心面至井底的深度。

井壁：井眼的圆柱形表面。

环空：井中下有管柱时，井壁与管柱或管柱与管柱之间的圆环形截面的柱状空间。

井眼轴线：井眼的中心线。

井身结构：指的是钻头钻深、相应井段的钻头直径、下入的套管层数、直径及深度、各层套管外的水泥返高以及人工井底等。

人工井底：设计的最下部油层下的阻流环或水泥塞面。

(注：该定义不全面，人工井底是可变的)井的类别：按一定依据划分的井的总类。

按钻井的目的可分为探井和开发井等；按完钻后的井深可分为浅井(<1200m)、中深井(1200～3000m)、深井(3000～5000m)和超深井(>5000m)；按井眼轴线形状可分为直井和定向井。

探井：指以了解地层的时代、岩性、厚度、生储盖的组合和区域地质构造，地质剖面局部构造为目的，或在确定的有利圈闭上和已发现油气的圈闭上，以发现油气藏、进一步探明含油气边界和储量以及了解油气层结构为目的所钻的各种井，包括地层探井、预探井、详探井和地质浅井。

开发井：指为开发油气田所钻的各种采油采气井、注水注气井，或在已开发油气田内，为保持一定的产量并研究开发过程中地下情况的变化所钻的调整井、补充井、扩边井、检查资料井等。

直井：井眼轴线大体沿铅垂方向，其井斜角、井底水平位移和全角变化率均在限定范围内的井。

定向井：沿着预先设计的井眼轨道，按既定的方向偏离井口垂线一定距离，钻达目标的井。

丛式井：在一个井场上或一个钻井平台上，有计划地钻出两口或两口以上的定向井(可含一口直井)。

救援井：为抢救某一口井喷、着火的井而设计、施工的定向井。

多底井：一个井口下面有两个或两个以上井底的定向井。

大斜度井：最大井斜角在60°～86°的定向井。

水平井：井斜角大于或等于86°，并保持这种角度钻完一定长度的水平段的定向井。

z zzzzzz zzzz z zzzzz zzz钻铤z注明钻铤的各部尺寸， 包括类型、外径，内孔，长 度、扣型、是否带卡瓦槽和 吊卡槽、耐磨带等信息。

z订购说明 购说明转换接头z转换接头分为A、B、C、D四类。

订购时需注明扣型 长度 内外径尺寸 订购时需注明扣型、长度、内外径尺寸。

石油钻杆螺纹z z z z内平扣，用IF表示； 贯眼扣 用FH表示； 贯眼扣，用 表示 正规扣，用REG表示。

数字扣 用NC表示 数字扣，用石油钻杆螺纹z应力槽应力槽的加工是可选的 ，内螺纹加工后孔式应力槽石油钻杆螺纹z冷滚压加工对钻柱螺纹根部和应力槽进行冷滚压加工，使工作的表面留有残留的 压应力，提高工件的表面粗糙度，提高抗疲破坏的能力。

冷滚压设备滚压后金相片×100滚压前金相片×100稳定器（扶正器）三螺旋整体稳定器 可换套稳定器直四棱整体稳定器 HF3000稳定器套 非旋转稳定器 可换套稳定器稳定器（扶正器）中软地层层 层软地层硬和研磨地层z滚轮铰孔器减震器z减震器安装钻头的上面，利 用减震器里的减震元件 来吸收钻进时的冲击振 动载荷 以提高钻井速 动载荷，以提高钻井速 度，保护钻具。

z z z z蝶簧减震器以蝶簧作为减震元件液压减震器硅油作为减震元件单向减震器 双向减震器减震器z单向减震器单向减震器对纵向的冲击载荷起减震作用。

z双向减震器双向减震器不仅能吸收纵向振动载荷还能吸收由扭矩产生的振动 和冲击载荷。

钻具止回阀z钻具止回阀钻具止回阀是一种内防喷器，是用来防止高压油气 从钻具的水眼中喷出。

泥浆能够从止回阀的上部流向 下部，但不能倒流。

常见有箭形回压阀、浮阀、投入止回阀 订购时需注明种类、外径或扣型和最大使用压力。

最大使用压力分为35MPa和70MPa 。

zzzzzz方钻杆旋塞阀zzzzzzzzzzzzz zz zz zzzz z zzzzz。
