电缆折算到50平方系数表一、电缆折算到50平方系数表的意义电缆是电力传输和通信领域常用的重要设备，而电缆的截面积大小对其传输能力有着直接影响。
为了便于工程师和设计师在实际工作中选择合适的电缆规格，电缆折算到50平方系数表的编制变得非常重要。
该系数表能够将不同截面积的电缆折算为等效的50平方电缆，为电缆选型提供了便利。
二、电缆折算到50平方系数表的编制方法电缆折算到50平方系数表的编制需要考虑多种因素，包括电流负载、电缆的材料、电线电缆的散热系数等。
具体编制方法如下：1. 确定电流负载：根据实际工程需要，确定电缆的额定电流负载。
这是电缆选型的基础，也是电缆折算到50平方系数表的前提。
2. 确定电缆材料：根据工程要求和环境条件，选择合适的电缆材料。
不同材料的导电性能和散热系数不同，对电缆的折算系数会产生影响。
3. 计算50平方电缆的等效导电能力：根据电流负载和电缆材料，计算出50平方电缆的等效导电能力。
这需要考虑电线电缆的电阻、电感和电容等因素，以确保50平方电缆能够满足实际工程的需求。
4. 编制系数表：根据不同截面积的电缆和50平方电缆的等效导电能力，编制系数表。
通常采用表格形式呈现，便于查阅和比较。
三、电缆折算到50平方系数表的应用1. 电缆选型：工程师和设计师可以通过查阅电缆折算到50平方系数表，根据实际工程的电流负载和要求，选择合适的电缆规格。
通过折算到50平方电缆的等效导电能力，可以方便地进行比较和评估，从而选出最合适的电缆。
2. 电缆替换：在某些情况下，由于工程需求的变化或其他原因，需要将已有的电缆进行替换。
通过电缆折算到50平方系数表，可以快速找到与原有电缆等效的50平方电缆规格，从而实现替换。
3. 电缆设计：在进行电缆设计时，需要考虑电缆的导电能力和散热能力。
通过电缆折算到50平方系数表，可以将不同规格的电缆折算为等效的50平方电缆，方便设计师进行计算和分析。
四、电缆折算到50平方系数表的局限性电缆折算到50平方系数表是一种简化计算和选型的方法，但也存在一定的局限性。

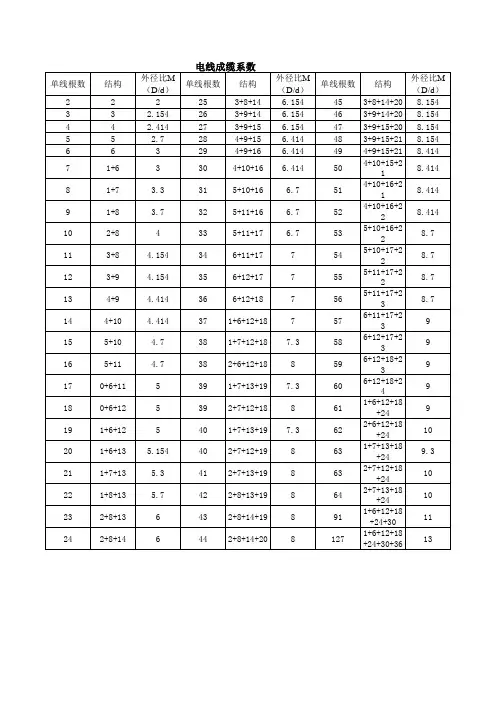

电线电缆材料计算公式电线电缆材料计算公式：1．圆单线的面积： S= （d ：单线直径）2．圆单线的重量： W= ?ρ（ρ ：材料比重）3．塑料重量的计算公式： W=π（D+T）× T? ρ×L（D ：线芯直径T：包胶厚度L：长度）4．束丝的外径 D 和重量 W ： D=W= ?z k ρ（z ：单线总根数d：单线直径k ：绞入系数）5 ．成缆外径：圆形：成外=成缆系数×绝缘线芯外径圆形 3+1 芯：（D ：表示高度 a.b绝缘厚度 D.b大大线芯外径 D.a小小线芯外径) 6．绕包带重量： =π (D0+nt)nt?（n. 绕包层数 t. 带材厚度 1-k. 重叠绕包 1+k. 间隙绕包 )7．屏蔽重量计算公式： W= ?（ D0+2d）P?k? ρ（d. 金属芯直径 k. 编织时金属芯交叉增长系数 P . 每组金属芯的单向覆盖率）8 ．密度ρ: 铜芯 8.9 PVC 1.5 PE 1聚脂带1.4无纺布0.75钢带 7.85铜带8.9铝箔 2.7云母带 2.1玻璃丝 2.1电缆成缆工艺讲义一、成缆的目的电缆是用来传输电能或控制信号的。
电力设备用电多数是用多相电源，所以电力电缆是多芯的，常用三相电源的三芯电缆或四芯电缆（其中有一芯作为地线）。
控制电缆主要是用于控制设备的线路，控制电缆需要的根数一般很多，因此控制电缆往往做成多芯的。
这样不仅使用方便、经济，而且使用三相电源送电的三相电缆成缆在一起，可以使三相磁场抵消, 减少损耗。
因此，在成缆工序中，是将二芯、三芯，甚至是几十芯绞合在一起。
组成多芯电缆。
这种将绝缘线芯按一定的规则绞合在一起，包括绞合时线芯间空隙的填充和在成缆上的包带过程，叫做成缆。
成缆时，绝缘线芯的绞合形式是采用同心层正规绞合，绝缘线芯直径相同的成缆叫做对称成缆，绝缘线芯直径不同的成缆叫做非对称成缆。
虽然根据需要根数的绝缘线芯绞合在一起的电缆，使用方便经济，但有些电缆是不成缆的，如高压电缆等，这是为了避免结构太大而笨重和技术设备上的原因，制造成单芯电缆。
三大二小”线芯结构的成缆外径的计算
“三大二小”线芯结构的成缆外径的计算，通常采用查图解曲线表的方法[1]，然而计算精度很难保证。
特别是利用“电子表格”进行结构计算时非常不方便。
因此，本文利用Mathcad 软件的计算方法。
1． 原理如图一所示，设“三大二小”的大绝缘线芯直径为d 1，
小绝缘线芯直径为d 2，绝缘线芯的成缆外径为D 。
令：
在△OO 1O 2中，由余弦定理得：
从图一可知：
其中：
综合（1）、（2）、（3）式得：
整理，得：
2．计算“三大二小”线芯结构的成缆外径、空隙系数及空隙面积 众所周知，“三大二小”线芯结构成缆外径在区间，所以值必须在范围内。
令，则（4）变换为：
由（5）式可见，我们还不能用一般方法来求解方程的根值，然而用Mathcad软件的Root函数求解求“三大二小”线芯结构成缆外径、空隙系数及空隙面积的方程的根则非常容易。
3.计算“三大二小”线芯结构成缆外径、空隙系数的经验公式利用计算“三大二小”线芯结构成缆外径的方法，可以构成与对应表格（见a与b等关系矩阵A），同时利用Mathcad编程语言，进行多项式拟合，即得到计算“三大二小”线芯结构成缆外径的经验公式。
其程序如下：
4．结论综上所述，快速计算“三大二小”线芯结构成缆外径，不论采用图表法，还是经验公式，都能给出正确结果。
与“电子表格”软件进行结构尺寸计算相比，能收到事半功倍的效果。
希望大家喜欢，错漏之处敬请指教。
史上最全丨电缆直径和电缆流过电流计算以及对照表关键词：铜芯线电缆载流量铜铝线绝缘导线电流密度电阻增大发热电连接接头导电膏电力复合脂1.纵述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。
