第5章 直流-直流变流电路习题

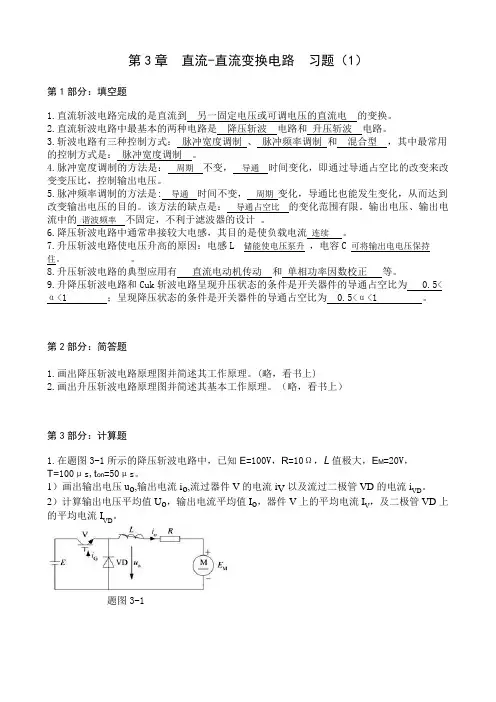

第5章直流-直流变流电路习题（1）
第1部分：填空题
1.直流斩波电路完成的是直流到的变换。

2.直流斩波电路中最基本的两种电路是电路和电路。

3.斩波电路有三种控制方式：、和，其中最常用的控制方式是：。

4.脉冲宽度调制的方法是：不变，时间变化，即通过导通占空比的改变来改变变压比，控制输出电压。

5.脉冲频率调制的方法是:时间不变，变化，导通比也能发生变化，从而达到改变输出电压的目的。

该方法的缺点是：的变化范围有限。

输出电压、输出电流中的不固定，不利于滤波器的设计。

6.降压斩波电路中通常串接较大电感，其目的是使负载电流。

7.升压斩波电路使电压升高的原因：电感L，电容C。

8.升压斩波电路的典型应用有和等。

9.升降压斩波电路和Cuk斩波电路呈现升压状态的条件是开关器件的导通占空比
为；呈现降压状态的条件是开关器件的导通占空比为。

第2部分：简答题
1.画出降压斩波电路原理图并简述其工作原理。

2.画出升压斩波电路原理图并简述其基本工作原理。

第3部分：计算题
1.在题图5-1所示的降压斩波电路中，已知E=100V，R=10Ω，L值极大，E M=20V，
T=100μs,t on=50μs。

1）画出输出电压u o,输出电流i o,流过器件V的电流i V以及流过二极管VD的电流i
VD
，及二极管VD上2）计算输出电压平均值U o，输出电流平均值I o，器件V上的平均电流I
V
的平均电流I。

VD
题图5-1
2.设计题图5-2所示的Buck变换器。

电源电压Vs=220V，额定负载电流11A，最小负载电流1.1A，开关频率20KHz。

要求输出电压V o=110V；
1）L值和C值极大时，采用脉宽调制控制方式，求开关T的导通占空比及在1个开关周期中的导通时间。

并画出此时流过器件T的电流i T以及流过二极管D的电流i D的波形。

2) 要求最小负载时电感电流不断流，且输出电压纹波小于1%。

计算输出滤波电感L和电容C的最小取值。

题图5-2
3.图5-3所示Boost变换器，输入电源电压E=30V，输出电压被控为恒值u o=60V，开关V的频率f s=20kHz，电流I omax=20A，电流I omin=2A。

1）L值和C值极大时，采用脉宽调制控制方式，求开关V的导通占空比及在1个开关周期中的导通时间。

并画出此时流过器件V的电流i V以及流过二极管D的电流i D的波形。

2）要求变换器工作时电感电流连续，求最小升压电感L值及输出电压纹波小于1%时的滤波电容C。

题图5-3
4.在题图5-3所示的升压斩波电路中，已知E=50V，L值和C值极大，R=20Ω，采用脉宽调制控制方式，当T=40μs，ton=30μs时。

1）画出输出电压u o,输出电流i o,流过器件V的电流i
V 以及流过二极管VD的电流i
VD。

2）计算输出电压平均值U o，输出电流平均值I o，器件V上的平均电流I
V
，及二极管VD上
的平均电流I
VD。

直流-直流变流电路习题（2）
第1部分：填空题
1.斩波电路用于拖动直流电动机时，降压斩波电路能使电动机工作于第象限，升压斩波电路能使电动机工作于第象限，斩波电路能使电动机工作于第1和第2象限。

2.桥式可逆斩波电路用于拖动直流电动机时，可使电动机工作于第象限。

3.复合斩波电路中，电流可逆斩波电路可看作一个斩波电路和一个斩波电路的组合；多相多重斩波电路中，3相3重斩波电路相当于3个斩波电路并联。

4.T型双极式可逆斩波电路需要电源供电，功率管承受的反向电压是电源电压的
倍。

5. 双极式桥式可逆斩波电路所输出的负载电压极性，故称双极式。

单极式桥式可逆斩波电路所输出的负载电压极性，故称单极式。

第2部分：简答题
1. 复合斩波电路中的电流可逆斩波电路和桥式斩波电路在拖动直流电动机时，均能实现负载电流可逆的要求，那么二者有什么区别？
2. 多相多重斩波电路有何优点？
3. T型可逆斩波电路与H型可逆斩波电路相比各有何优缺点？
3. 桥式可逆斩波电路的两种控制方式，即双极式和单极式，各有何优缺点？
4. 桥式可逆斩波电路如题图5－4所示，电机为正向电动状态。

题图5－4
当电机处于低速轻载运行状态（即负载电流较小且正负交变），完成下题：
（1）采用双极型控制方式时，画出V1～V4驱动信号的波形，负载上电压和电流的波形；并在此基础上结合电流波形说明在一个周期内的不同区段上负载电流的路径以及在该区段内电机的工作状态。

（2）单极控制方式时，画出V1～V4驱动信号的波形，负载上电压和电流的波形；并在此基础上结合电流波形说明在一个周期内的不同区段上负载电流的路径以及在该区段内电机的工作状态。

5. 当电机分别处于反向电动工作状态和反向制动工作状态下，均为高速重载运行状态，重新完成4题。

6. 桥式可逆斩波电路，若控制信号占空比为α，请推导采用双极型控制方式时和单极控制方式时负载电压平均值的表达式。

第3部分：计算题
＝100V。

1. 桥式可逆斩波电路如题图5－4所示，E＝200V，U
o
1）求双极型控制方式下的控制信号占空比。

2）求单极型控制方式下的控制信号占空比。

2. 桥式可逆斩波电路如题图5－4所示，E＝200V，控制信号占空比为50％。

1）求双极型控制方式下的输出电压平均值。

2）求单极型控制方式下的输出电压平均值。

第5章直流-直流变流电路习题（3）
第1部分：填空题
1.带隔离变压器的DC-DC变换器的基本类型包括单端正激变换器和单端反激变换器，其中单端是指变压器磁通变化。

2.正激变换器是指在开关管时电源将能量直接传送给负载。

3.反激变换器是指在开关管时电源将电能转为磁能储存在电感（变压器）中，当开关管时再将磁能变为电能传送到负载。

第2部分：简答题
1. 画出隔离型Buck变换器的电路结构并简述其工作原理。

2. 隔离型Buck变换器在正常工作时为什么要设定最大占空比？
3. 画出隔离型Buck-Boost变换器的电路结构并简述其工作原理。

4. 为什么反激式变换器不能在空载下工作？
第3部分：计算题
1.设计题图5－5所示的单端反激DC/DC变换器。

输入直流电压Vs=12V±10%，开关频率fs=100KHz，额定负载电流1A，最小负载电流0.1A，要求输出电压Vo恒定为48V，电压纹波小于1%。

选择变压器变比N2/N1＝4，当电源电压±10%波动时，为了使输出电压恒定，占空比应在什么范围调节？
题图5－5
2.设计题图5－6所示的单端正激DC/DC变换器。

输入直流电压Vs=48V±10%，开关频率fs=100KHz，额定负载电流1A，最小负载电流0.1A，要求输出电压Vo恒定为12V，电压纹波小于1%。

N1＝N3时，确定最大占空比，并确定升压比N2/N1的允许范围？
2s V O
F
题图5－6。
