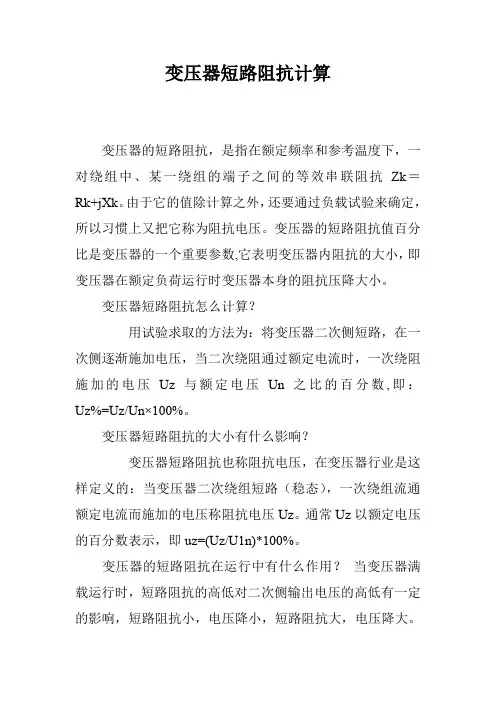

变压器短路阻抗计算
变压器的短路阻抗，是指在额定频率和参考温度下，一对绕组中、某一绕组的端子之间的等效串联阻抗Zk＝Rk+jXk。
由于它的值除计算之外，还要通过负载试验来确定，所以习惯上又把它称为阻抗电压。
变压器的短路阻抗值百分比是变压器的一个重要参数,它表明变压器内阻抗的大小，即变压器在额定负荷运行时变压器本身的阻抗压降大小。
变压器短路阻抗怎么计算？
用试验求取的方法为：将变压器二次侧短路，在一次侧逐渐施加电压，当二次绕阻通过额定电流时，一次绕阻施加的电压Uz与额定电压Un之比的百分数,即：Uz%=Uz/Un×100%。
变压器短路阻抗的大小有什么影响？
变压器短路阻抗也称阻抗电压，在变压器行业是这样定义的：当变压器二次绕组短路（稳态），一次绕组流通额定电流而施加的电压称阻抗电压Uz。
通常Uz以额定电压的百分数表示，即uz=(Uz/U1n)*100%。
变压器的短路阻抗在运行中有什么作用？当变压器满载运行时，短路阻抗的高低对二次侧输出电压的高低有一定的影响，短路阻抗小，电压降小，短路阻抗大，电压降大。
当变压器负载出现短路时，短路阻抗小，短路电流大，变压器承受的电动力大。
短路阻抗大，短路电流小，变压器承受的电动力小。
阻抗电压是涉及变压器成本、效率及运行的重要经济技术指标。
同容量变压器，阻抗电压小的成本低，效率高，价格便宜，另外运行时的降压及电压变动率也小，电压质量容量得到控制和保证，所以在制造变压器时，必须根据满足设备运行条件来设计阻抗电压，且应尽量小一些。

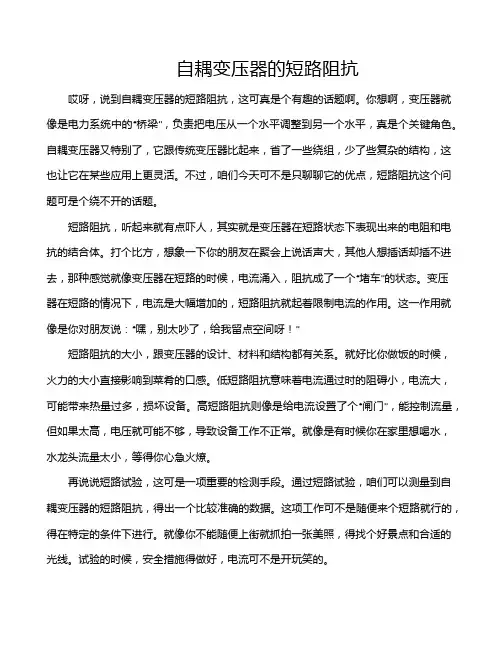

自耦变压器的短路阻抗哎呀，说到自耦变压器的短路阻抗，这可真是个有趣的话题啊。
你想啊，变压器就像是电力系统中的“桥梁”，负责把电压从一个水平调整到另一个水平，真是个关键角色。
自耦变压器又特别了，它跟传统变压器比起来，省了一些绕组，少了些复杂的结构，这也让它在某些应用上更灵活。
不过，咱们今天可不是只聊聊它的优点，短路阻抗这个问题可是个绕不开的话题。
短路阻抗，听起来就有点吓人，其实就是变压器在短路状态下表现出来的电阻和电抗的结合体。
打个比方，想象一下你的朋友在聚会上说话声大，其他人想插话却插不进去，那种感觉就像变压器在短路的时候，电流涌入，阻抗成了一个“堵车”的状态。
变压器在短路的情况下，电流是大幅增加的，短路阻抗就起着限制电流的作用。
这一作用就像是你对朋友说：“嘿，别太吵了，给我留点空间呀！”短路阻抗的大小，跟变压器的设计、材料和结构都有关系。
就好比你做饭的时候，火力的大小直接影响到菜肴的口感。
低短路阻抗意味着电流通过时的阻碍小，电流大，可能带来热量过多，损坏设备。
高短路阻抗则像是给电流设置了个“闸门”，能控制流量，但如果太高，电压就可能不够，导致设备工作不正常。
就像是有时候你在家里想喝水，水龙头流量太小，等得你心急火燎。
再说说短路试验，这可是一项重要的检测手段。
通过短路试验，咱们可以测量到自耦变压器的短路阻抗，得出一个比较准确的数据。
这项工作可不是随便来个短路就行的，得在特定的条件下进行。
就像你不能随便上街就抓拍一张美照，得找个好景点和合适的光线。
试验的时候，安全措施得做好，电流可不是开玩笑的。
很多小伙伴可能对这个短路阻抗的概念感到陌生，但在电力行业，这可是门面货。
比如，电力系统的设计师们，总得考虑到变压器在发生短路时的表现，要让系统更加安全可靠。
你想啊，谁都不想在关键时刻掉链子，对吧？这就好比是我们平常出门在外，难免会遇到突发状况，做好准备总是明智的选择。
短路阻抗不仅仅是个数字，它直接关系到变压器的运行效率和安全性。

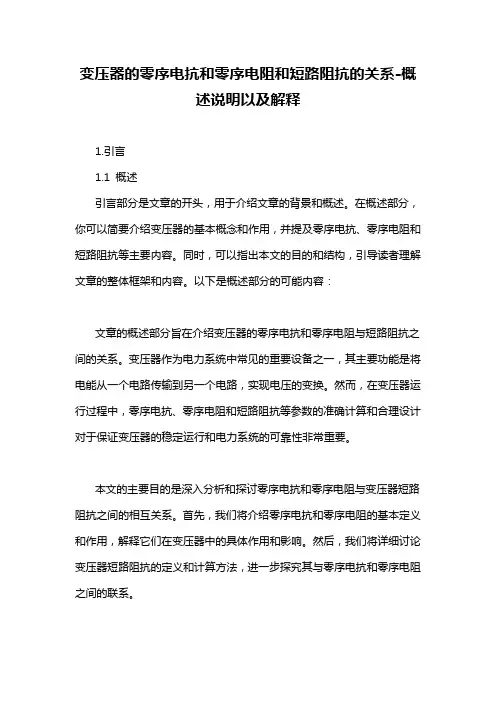

变压器的零序电抗和零序电阻和短路阻抗的关系-概述说明以及解释1.引言1.1 概述引言部分是文章的开头，用于介绍文章的背景和概述。
在概述部分，你可以简要介绍变压器的基本概念和作用，并提及零序电抗、零序电阻和短路阻抗等主要内容。
同时，可以指出本文的目的和结构，引导读者理解文章的整体框架和内容。
以下是概述部分的可能内容：文章的概述部分旨在介绍变压器的零序电抗和零序电阻与短路阻抗之间的关系。
变压器作为电力系统中常见的重要设备之一，其主要功能是将电能从一个电路传输到另一个电路，实现电压的变换。
然而，在变压器运行过程中，零序电抗、零序电阻和短路阻抗等参数的准确计算和合理设计对于保证变压器的稳定运行和电力系统的可靠性非常重要。
本文的主要目的是深入分析和探讨零序电抗和零序电阻与变压器短路阻抗之间的相互关系。
首先，我们将介绍零序电抗和零序电阻的基本定义和作用，解释它们在变压器中的具体作用和影响。
然后，我们将详细讨论变压器短路阻抗的定义和计算方法，进一步探究其与零序电抗和零序电阻之间的联系。
最后，通过对零序电抗、零序电阻和短路阻抗之间关系的总结和分析，我们将得出一些结论，明确它们之间的相互作用和影响。
此外，我们还将探讨这些参数对变压器设计和运行的重要性，并进一步指导变压器的优化设计和运维管理。
通过本文的研究和分析，我们可以更加全面地了解变压器的特性和运行机理，为电力系统的稳定性和可靠性提供有效的保障。
同时，本文的研究结果也将对变压器的设计和运行提供一定的参考和指导，以进一步优化变压器的性能和效率。
在下一节中，我们将具体介绍零序电抗和零序电阻的定义和作用，以及变压器短路阻抗的计算方法。
1.2文章结构文章结构部分的内容如下：1.2 文章结构本文将按照以下结构进行论述：首先，在引言部分概述变压器的零序电抗、零序电阻和短路阻抗的概念和重要性。
接着，在正文部分，将详细介绍零序电抗和零序电阻的定义及其在变压器中的作用。
同时，还将探讨变压器短路阻抗的定义和计算方法。

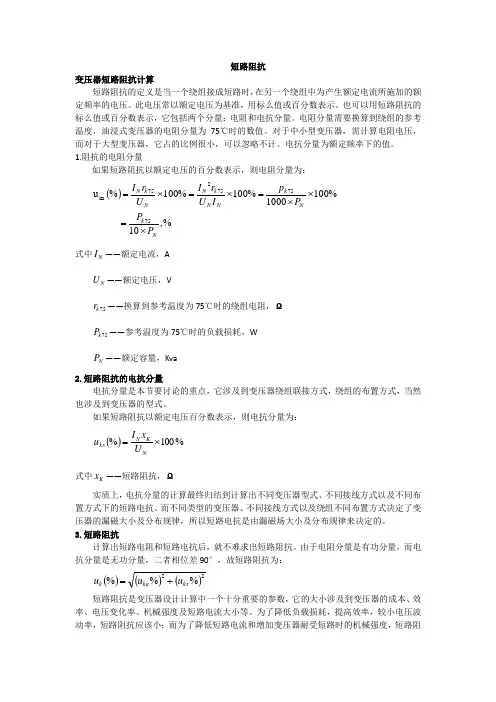

短路阻抗变压器短路阻抗计算短路阻抗的定义是当一个绕组接成短路时，在另一个绕组中为产生额定电流所施加的额定频率的电压。
此电压常以额定电压为基准，用标么值或百分数表示。
也可以用短路阻抗的标么值或百分数表示，它包括两个分量：电阻和电抗分量。
电阻分量需要换算到绕组的参考温度，油浸式变压器的电阻分量为75℃时的数值。
对于中小型变压器，需计算电阻电压，而对于大型变压器，它占的比例很小，可以忽略不计。
电抗分量为额定频率下的值。
1.阻抗的电阻分量如果短路阻抗以额定电压的百分数表示，则电阻分量为：(),%10%1001000%100%100%u 757575275ka N k Nk N N k N N k N P P P p I U r I U r I ⨯=⨯⨯=⨯=⨯=式中N I ——额定电流，AN U ——额定电压，V75k r ——换算到参考温度为75℃时的绕组电阻，Ω75k P ——参考温度为75℃时的负载损耗，WN P ——额定容量，Kva2.短路阻抗的电抗分量电抗分量是本节要讨论的重点，它涉及到变压器绕组联接方式，绕组的布置方式，当然也涉及到变压器的型式。
如果短路阻抗以额定电压百分数表示，则电抗分量为：()%100%⨯=NK N kx U x I u 式中K x ——短路阻抗，Ω实质上，电抗分量的计算最终归结到计算出不同变压器型式、不同接线方式以及不同布置方式下的短路电抗。
而不同类型的变压器、不同接线方式以及绕组不同布置方式决定了变压器的漏磁大小及分布规律，所以短路电抗是由漏磁场大小及分布规律来决定的。
3.短路阻抗计算出短路电阻和短路电抗后，就不难求出短路阻抗。
由于电阻分量是有功分量，而电抗分量是无功分量，二者相位差90°，故短路阻抗为：()()()22%%%kx ka k u u u +=短路阻抗是变压器设计计算中一个十分重要的参数，它的大小涉及到变压器的成本、效率、电压变化率、机械强度及短路电流大小等。

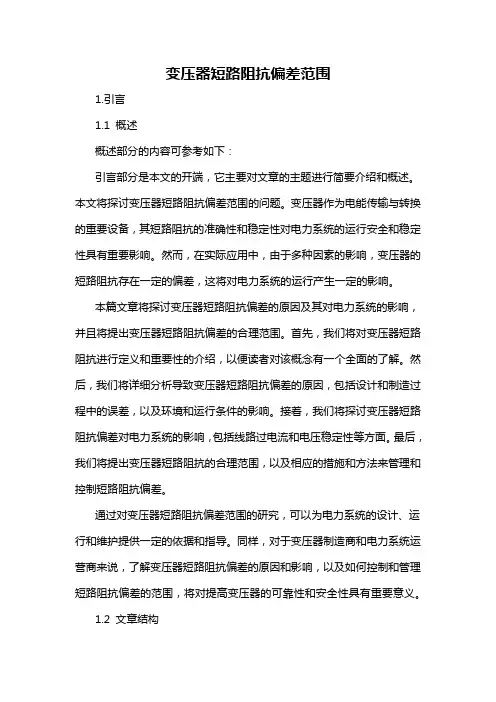

变压器短路阻抗偏差范围1.引言1.1 概述概述部分的内容可参考如下：引言部分是本文的开端，它主要对文章的主题进行简要介绍和概述。
本文将探讨变压器短路阻抗偏差范围的问题。
变压器作为电能传输与转换的重要设备，其短路阻抗的准确性和稳定性对电力系统的运行安全和稳定性具有重要影响。
然而，在实际应用中，由于多种因素的影响，变压器的短路阻抗存在一定的偏差，这将对电力系统的运行产生一定的影响。
本篇文章将探讨变压器短路阻抗偏差的原因及其对电力系统的影响，并且将提出变压器短路阻抗偏差的合理范围。
首先，我们将对变压器短路阻抗进行定义和重要性的介绍，以便读者对该概念有一个全面的了解。
然后，我们将详细分析导致变压器短路阻抗偏差的原因，包括设计和制造过程中的误差，以及环境和运行条件的影响。
接着，我们将探讨变压器短路阻抗偏差对电力系统的影响，包括线路过电流和电压稳定性等方面。
最后，我们将提出变压器短路阻抗的合理范围，以及相应的措施和方法来管理和控制短路阻抗偏差。
通过对变压器短路阻抗偏差范围的研究，可以为电力系统的设计、运行和维护提供一定的依据和指导。
同样，对于变压器制造商和电力系统运营商来说，了解变压器短路阻抗偏差的原因和影响，以及如何控制和管理短路阻抗偏差的范围，将对提高变压器的可靠性和安全性具有重要意义。
1.2 文章结构文章结构本文主要包括引言、正文和结论三个部分。
引言部分主要概述了本文的研究背景和目的。
首先，介绍了变压器短路阻抗是变压器运行中的重要参数之一，它对于电网的稳定运行和变压器的安全性具有重要意义。
然后，说明了本文的结构，即正文部分将详细讨论变压器短路阻抗的定义和重要性，以及其偏差的原因；结论部分将总结变压器短路阻抗偏差的影响，并给出其合理范围。
正文部分分为两个小节，分别是变压器短路阻抗的定义和重要性，以及其偏差的原因。
首先，在第2.1节中，将详细介绍了变压器短路阻抗的定义和其在变压器运行中的重要性。
通过对其定义的解释和功能的说明，读者可以更好地理解变压器短路阻抗的作用和意义。
阻抗电压百分比（阻抗）
阻抗电压百分比又称短路电压百分比，表明变压器内阻抗的大小。
对于双绕组变压器来说，当副边被人为的短路，原边施加一个的电压，待原边和副边的电流都达到额定值时，这个原边电压的数值，成为阻抗电压或短路电压。
把这个数值与额定电压相比用百分数表示，即为该台双绕组变压器的阻抗电压百分比数。
阻抗电压U=(Uz/Un)*100%
变压器的短路电压百分比是计算短路电流的依据。
他表明变压器在满载（额定负荷）运行时变压器本身的阻抗压降大小，阻抗电压百分比的大小，与变压器的容量有关。
当变压器容量小时，阻抗电压百分比数也小；变压器容量大时，阻抗电压百分比数应较大。
我国生产的电力变压器，阻抗电压百分比一般在4~24%的范围内。
变压器损耗
变压器损耗的特征：
Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。
涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。
正常运行时空载损耗又称不变损耗。
如果电压波动，则空载损耗即变化。
ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。
其大小随负载电流而变化，与负载电流的平方成正比。
1/ 1。
变压器的短路阻抗定义
变压器的短路阻抗即将变压器一侧短路，在另一侧加额定电流时测得的短路电压经换算后得到的值。
换算公式为：Udl：测得的短路电压值
Zdl大小对变压器运行的影响有：
（1）Zdl越大，则变压器二次侧发生短路时，流经变压器的短路电流越小，对变压器的冲击越轻，所以目前业主对变压器制造时较低短路阻抗值均有要求，但Zdl增加，对制造工艺有较高要求；
（2）Zdl越大，则负荷变化时，引起变压器负荷侧电压的变动幅度也越大，电压稳定性差；
（3）Zdl越大，运行中同样负荷下变压器绕组消耗的无功功率也越大。

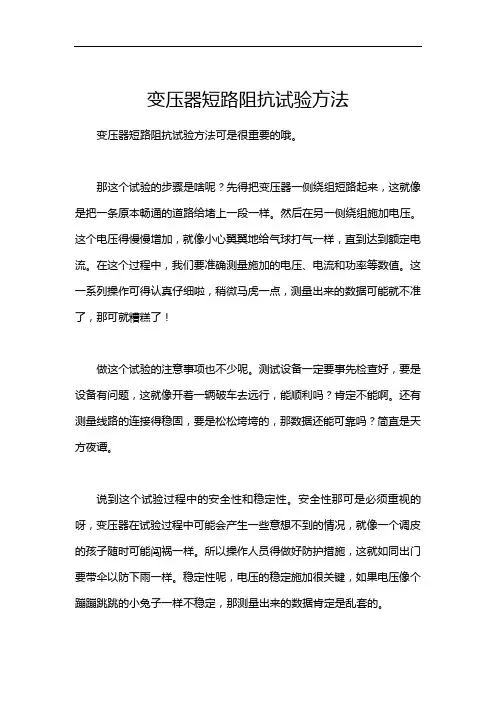

变压器短路阻抗试验方法变压器短路阻抗试验方法可是很重要的哦。
那这个试验的步骤是啥呢？先得把变压器一侧绕组短路起来，这就像是把一条原本畅通的道路给堵上一段一样。
然后在另一侧绕组施加电压。
这个电压得慢慢增加，就像小心翼翼地给气球打气一样，直到达到额定电流。
在这个过程中，我们要准确测量施加的电压、电流和功率等数值。
这一系列操作可得认真仔细啦，稍微马虎一点，测量出来的数据可能就不准了，那可就糟糕了！做这个试验的注意事项也不少呢。
测试设备一定要事先检查好，要是设备有问题，这就像开着一辆破车去远行，能顺利吗？肯定不能啊。
还有测量线路的连接得稳固，要是松松垮垮的，那数据还能可靠吗？简直是天方夜谭。
说到这个试验过程中的安全性和稳定性。
安全性那可是必须重视的呀，变压器在试验过程中可能会产生一些意想不到的情况，就像一个调皮的孩子随时可能闯祸一样。
所以操作人员得做好防护措施，这就如同出门要带伞以防下雨一样。
稳定性呢，电压的稳定施加很关键，如果电压像个蹦蹦跳跳的小兔子一样不稳定，那测量出来的数据肯定是乱套的。
变压器短路阻抗试验的应用场景可多啦。
在变压器的生产过程中，这个试验就像一个严格的考官，能够检测变压器是否合格。
在电力系统的日常维护中，它又像一个医生的听诊器，可以检查变压器的健康状况。
它的优势也很明显啊，能够快速准确地判断变压器的性能，这多棒啊！要是没有这个试验，就像盲人摸象一样，对变压器的情况只能一知半解。
给你讲个实际案例吧。
有个小型发电厂，他们的变压器老是出问题。
后来进行了短路阻抗试验，就像给这个生病的“病人”做了一次全面的检查。
通过这个试验，发现了变压器内部绕组存在的短路隐患。
经过修复之后，变压器就像换了一个人似的，工作得稳稳当当的，再也没有出现过类似的问题。
这难道不说明这个试验方法很有效吗？我觉得变压器短路阻抗试验方法真的是非常有用的一种检测手段。
它能够帮助我们更好地了解变压器的状况，保障电力系统的稳定运行，这是多么令人兴奋的事情啊。

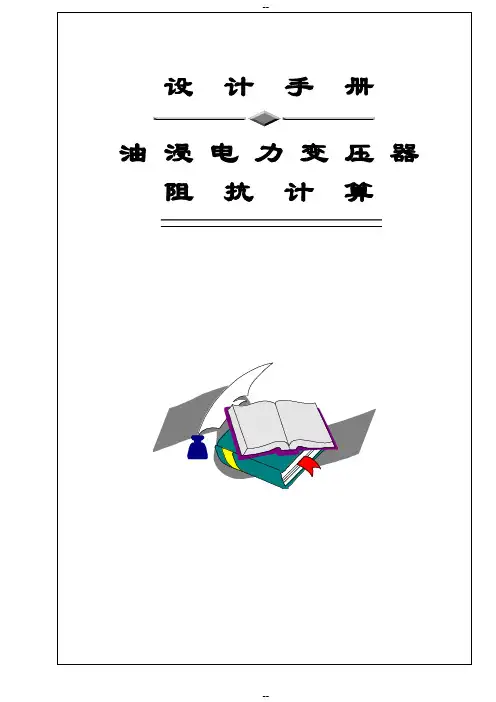

第五章短路阻抗计算第一节概述通常，变压器的短路阻抗，是指在额定频率和参考温度下，一对绕组中、某一绕组的端子之间的等效串联阻抗Zk＝Rk+jXk。
由于它的值除计算之外，还要通过负载试验来确定，所以习惯上又把它称为短路电压或阻抗电压。
短路阻抗是变压器性能指标中很重要的项目，其出厂时的实测值与规定值之间的偏差要求很严。
本节中将从短路阻抗计算的基本原理出发来逐步展开对与短路阻抗这个参数有关的各项问题的分析。
通常，短路阻抗是由电阻分量(短路电阻)Rk及电抗分量(短路电抗)Xk所组成的，它们之间的关系为对于三相变压器，它表示为每相的阻抗(等值星形联结)。
而对于带有分接绕组的变压器，是指其在指定分接位置上的值，如无另外规定，通常是指主分接。
应当指出的是，变压器的短路阻抗经常是用百分值(％)的形式来表示。
所谓的百分值是一个相对单位制，便于产品之间进行参数的相互对比．例如，对于在某个容量、电压范围下的变压器，其短路阻抗的百分值应是相同的．变压器的短路阻抗uk的百分值，通常由电抗分量Ukx(％)与电阻分量Ukr(％)所组成，由于它代表了变压器内阻抗的大小，故又称为阻抗电压。
在Uk(％)与Ukx(％)及Ukr(％)之间，具有下列关系通常，电抗分量Ukx(％)相当于由漏磁通所决定的变压器的漏电抗xk(％)，它在Uk(％)中占据着主要部分，本章中所介绍的短路阻抗的计算方法主要是关于漏电抗的计算．而电阻分量Ukr(％)，则主要相当于变压器绕组的电阻，它可以按负载损耗户。
由下式求得第195页系．据经验，只有当变压器的容量小于1000kVA时，才需要考虑电阻分量Ukr(％)的影响．所以对于多数大中型变压器，均可近似取Uk(％)≈Ukx(％)。
Uk(％)是变压器的重要技术参数，它对变压器的制造成本、短路电流的大小，电压质量的高低以及系统运行性能等都有显著的影响。
因此，Uk(％)的选择是一个复杂的技术经济问题。
各个国家根据自身的国情，在本国的技术标准中分别规定了产品的Uk(％)值。
--2．９.１单相分裂变压器电抗计算SＢ1－007.５第13页2.9．2 三相径向分裂变压器电抗计算SB1-00７.5 第14页２．9.3三相轴向分裂变压器电抗计算SB1-00７.5 第15页2.1０单相旁轭有载调压自耦变压器（低压励磁）电抗计算SB1-０0７.5第16页３电阻分量计算SB1－０07．５第17页4短路阻抗计算SB1-007.５第17页表示为该对绕组中同一绕组的参考阻抗Ｚref＝U2／P r的分数值(标么值）或百分数表示,则有:Ｚ% =１0０Z/ ZｒeｆZ ref = U2/Ｐｒ式中：U—Z和Z ref所属的绕组的电压(额定电压或分接电压) ；P r—额定容量基准值。
此相对值也等于短路试验中为产生相应额定电流(或分接电流)时所施加的电压与额定电压之比或化成百分数表示。
各线圈电抗高度, 然后再计算平均电抗高度; 按后面相关的公式计算； B q １, B q ２, B q3 ——各线圈的辐向尺寸(cm ）； 按线圈计算中公式(2．1７)及公式（2.2２)计算;A 12, Ａ13,A 2３, ——各对线圈间主空道尺寸(c ｍ)； 按线圈计算中公式(2．2６)及公式(2.2７）计算及见后面相关的图;Ｒｐ1, R p2, R ｐ３ ——各线圈的平均半径（ｃm); 按线圈计算中公式(２.26）及公式(2．２7）计算及见后面相关的图;Ｒｐ12, R p13, R p23 —各主空道平均半径(cm); 按线圈计算中公式(2.２6)及公式(２.27)计算及见后面相关的图。
Kx ——电抗修正系数， 见表5.2表5.２ 电抗修正系数 ( K ｘ )ρ —— 洛氏系数; 按下式计算或查表５.3 ( 时当3.1H u k≥λ=, 可用等号后的近似公式计算 ) :ρπππ=--≈--11111u e uu ()（ 5 . 1 )第 页 共 页 17 3 油 浸 电 力 变 压 器 阻 抗 计 算其中: u H k=λ表５.3 洛氏系数ρｓ——横向洛氏系数；线圈一侧有铁心时：按公式(5.2)计算; 线圈两侧都有铁心时：(如壳式变压器）按公式(5.3）计算;线圈一侧有铁心时:[]ρππππssu v uue e es s=-------11110512().()( 5. 2 )其中:'t'ssssD03.0s2D03.0sshsvhu+≈δ++==λ=其它尺寸见图5.2线圈两侧都有铁心(如壳式变压器）时:[]ρππππππsu v u v v u v vue e e e e=----+-------++111105111211121212().()(()()(5. 3 )其中:s22s11s2ss1hsvhsvhuhu==λ=λ=图5.2 横向漏磁组尺寸图铁心a) 线圈一侧有铁心b) 线圈两侧有铁心铁心铁心s s D s D t 110100032003=++≈+''..δ s s D s D t220200032003=++≈+''..δ δt ——导线绝缘(两边)厚度(cm); 其它尺寸见图5.２第页 共页 17 4 油 浸 电 力 变 压 器 阻 抗 计 算u →30 10.5 1.5 2 2.500.10.20.30.40.50.60.70.80.910.050.10.150.20.250.317 5 第 页 u →↑ρs图5.3 线圈一侧有铁心时的横向洛氏系数ρs = f ( u , v )曲线共 页 油 浸 电 力 变 压 器 阻 抗 计 算２.2 双绕组变压器电抗计算２.8 双绕组变压器(低压Z形联结) 电抗计算３ 电阻分量计算短路阻抗中的电阻分量, 由变压器的负载损耗计算而得。
110kv变压器短路阻抗计算110kV变压器短路阻抗是指在变压器发生短路时，电流通过变压器的阻抗大小。
短路阻抗的计算是变压器设计和运行中的重要参数之一，对于电力系统的稳定运行和故障保护具有重要意义。
本文将介绍110kV变压器短路阻抗的计算方法和相关知识。
我们来了解一下短路阻抗的定义。
短路阻抗是指在额定电压下，变压器两侧短路时通过变压器的等效阻抗。
它反映了变压器的电气特性和阻碍电流通过的能力。
变压器短路阻抗的大小与变压器的构造、接线方式等因素有关。
110kV变压器短路阻抗的计算方法有多种，其中比较常用的是电压法和电流法。
下面将分别介绍这两种方法的计算步骤。
一、电压法计算短路阻抗。
电压法是通过测量变压器两侧短路时的电压和电流，根据欧姆定律计算得出短路阻抗值。
1. 在变压器的高压侧和低压侧分别接入电压表和电流表，并使其测量值达到稳定。
2. 断开变压器的低压侧，使其短路，此时测量高压侧的短路电流和短路电压。
3. 根据欧姆定律计算短路阻抗的大小，短路阻抗等于短路电压除以短路电流。
二、电流法计算短路阻抗。
电流法是通过测量变压器短路时的电流和电压，根据功率方程计算得出短路阻抗值。
1. 在变压器的高压侧和低压侧分别接入电流表和电压表，并使其测量值达到稳定。
2. 断开变压器的低压侧，使其短路，此时测量高压侧的短路电流和短路电压。
3. 根据功率方程计算短路阻抗的大小，短路阻抗等于短路电压的平方除以短路功率。
以上是两种常用的110kV变压器短路阻抗计算方法，但在实际工程中，还需要考虑一些其他因素。
变压器的短路阻抗与其设计参数有关，例如变压器的铁心形状、绕组的结构等。
不同的设计参数会导致不同的短路阻抗值。
变压器的短路阻抗还与变压器的容量有关。
一般来说，变压器容量越大，短路阻抗越小。
变压器的短路阻抗还与接线方式有关。
变压器的接线方式分为星形接线和三角形接线两种，不同的接线方式会导致不同的短路阻抗值。
110kV变压器短路阻抗的计算是变压器设计和运行中的重要内容。
P r—额定容量基准值。
此相对值也等于短路试验中为产生相应额定电流(或分接电流)时所施加的电压与额定电压之比或化成百分数表示。
2.2 双绕组变压器电抗计算
注：如高压绕组为Z 形联结时,电抗计算方法相同，其2及3绕组变成高压绕组；1绕组变成低压绕组。
3 电阻分量计算
短路阻抗中的电阻分量, 由变压器的负载损耗计算而得。
且常以百分数表示。
如下式: r
k k
P 10P %R =
[ %] ( 5.4 )
式中: P k ——变压器的负载损耗 ( W ); 见负载损耗计算; P r ——变压器的额定容量 ( kVA )。
4 短路阻抗计算
变压器的短路阻抗是由折到同一匝数的两个绕组的漏电抗之和的电抗分量及由变压器
的负载损耗计算而得的电阻分量组成。
在变压器的阻抗中, 电抗分量所占比例较大, 随着变压器容量的增大, 此比例也将增大。
在大型变压器中, 完全可用电抗值来代替阻抗值。
对于三相变压器, 表示为每相的阻抗。
短路阻抗一般常以百分数表示, 则有: ()()2k 2
k k %R %
X
%Z +=
[ % ] ( 5.5 )
式中: X k %——变压器的电抗分量百分数 ( % ); 见第2.2～2.9条表中的计算; R k %——变压器的电阻分量百分数 ( % ); 按公式 (5.4 ) 。
变压器低电压短路阻抗交接规程一、前言变压器是电力系统中不可或缺的设备之一，其作用是将高电压输电线路上的电能转换成低电压电能供给用户使用。
在变压器运行过程中，由于各种原因可能会导致低电压短路故障的发生，为了保证系统的安全稳定运行，需要对变压器低电压短路阻抗进行交接测试。
二、变压器低电压短路阻抗概述1. 变压器低电压短路阻抗定义变压器低电压短路阻抗是指在变压器额定容量和额定电势下，其二次侧绕组两端短接时所产生的等效内部阻抗。
它反映了变压器内部结构和参数之间的关系。
2. 变压器低电压短路阻抗的重要性变压器低电压短路阻抗是评价变压器性能和安全运行的重要指标之一。
它对于保证系统稳定运行、提高系统质量和可靠性具有重要意义。
同时，在进行交流输配电计算时也需要用到该参数。
3. 变压器低电压短路阻抗的计算方法变压器低电压短路阻抗的计算方法有多种，其中比较常用的是利用变比、额定容量和额定电势等参数进行计算。
具体计算方法如下：Zk = (Uk / S) * 100其中，Zk为变压器低电压短路阻抗，Uk为二次侧额定电势，S为变压器额定容量。
三、变压器低电压短路阻抗交接规程1. 交接前准备工作在进行变压器低电压短路阻抗交接测试前，需要进行以下准备工作：（1）检查测试仪器和设备是否正常运行。
（2）检查测试线路是否正确连接。
（3）检查测试数据记录表格是否齐全。
2. 测试步骤（1）将测试仪表连接到变压器二次侧绕组两端，并调整仪表至合适的测量范围。
（2）按照预定的测试序列进行测试，记录每个点的测量值，并在数据记录表格中标注清楚。
（3）根据测得的数据计算出变压器低电压短路阻抗值，并与理论值进行比较。
（4）如果测试结果符合要求，则进行交接。
否则需要进行排查和处理，并重新测试。
3. 交接后工作在变压器低电压短路阻抗交接测试完成后，需要进行以下工作：（1）将测试数据记录表格整理归档。
（2）对测试仪器和设备进行清洁和保养。
（3）对变压器低电压短路阻抗值进行分析和评估，并制定相应的措施以提高其性能和安全运行水平。
变压器短路阻抗
2020年1月6日16:03:34
变压器短路阻抗由短路电阻和短路电抗组成。
并且是二次绕组的电阻、漏抗折算到一次侧之后的参数。
R2’=k ²R2；X2’=k ²X2
短路电阻：R1+R2’
短路电抗：X1+X2’
变压器短路试验方法：
低压侧短路，高压侧施加一次侧额定电流，那么短路阻抗电压可以表示为：
1N k k *I Z U =
工程上，变压器的短路阻抗经常用短路阻抗电压来表示，变压器短路阻抗电压常见值约为6%。
%6%100%1k k ==
N
U U U 计算题：
已知，变压器参数如下
求解：变压器低压侧三相短路时，高、低压侧三相短路电流值。
解：
因为：%6%100%1k k ==N
U U U ； 并且：1N k k *I Z U =
那么，变压器短路阻抗为：
1N
1k 1N
k k )*%(I U U I U Z N ==
低压侧三相短路时，高压侧为额定电压，那么高压侧短路电流 %
)*%(k 1N 1N 1k 1k
11k U I I U U U U I N N N === 那么分别求出高压侧、低压侧额定电流，即可计算出短路电流。
1、什么叫变压器的短路阻抗？变压器的短路阻抗简单地说就是变压器两个绕组导线的电阻与电抗。
短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。
测量：将二次绕组短接测量一次绕组的阻抗值。

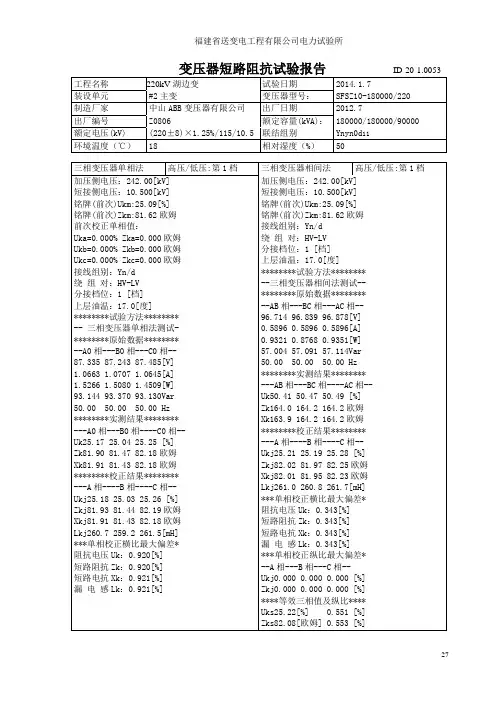

试验数据: （使用仪器: BJZ-2型变压器交流单相阻抗仪）测试方法：在10KV侧三相短路，在110KV侧分别测量三相值。
档位相别电压（V）电流（A）阻抗(Ω)1 AN 243.9 5.01 48.68BN 246.2 5.07 48.56CN 241.2 5.02 48.04短路阻抗铭牌值:（％）正分接H.V./L.V. 主分接H.V./L.V. 负分接H.V./L.V.17.49 16.74 16.64与铭牌值做比较。
2、变压器的短路阻抗百分比,在数值上与变压器短路电压百分比相等。
它是指将变压器二次绕阻短路，在一次绕阻施加电压，当二次绕阻通过额定电流时，一次绕阻施加的电压与额定电压之比的百分数。
3、变压器并列运行条件？(1)各台变压器的电压比(变比)应相同；(其最大差值不得超过±0.5%。
)(2)各台变压器的阻抗电压应相等，即变压器的短路阻抗相等；(其最大差值不得超过±10%)(3)各台变压器的接线组别应相同；(4) 变压器容量相差不能超过1/3;①参加并列运行的各变压器必须接线组别相同。
否则，副边出现电压差很大，产生的环流很大甚至象短路电流，均会损坏变压器；②各变压器的原边电压应相等，副边电压也分别相等。
否则副边产生环流引起过载，发热，影响带负荷，并增加电能损耗、效率降低；③各变压器的阻抗电压（短路电压）百分数应相等，否则带负荷后产生负荷分配不合理。
因为容量大的变压器短路电压百分数大、容量小的变压器短路电压百分数小，而负载分配与短路电压百分数成反比，这样会造成大变压器分配的负载小，设备没有充分利用；而小变压器分配的负载大，易过载，限制了并列运行的变压器带负荷运行。
变压器短路阻抗测试仪使用说明书目录一、仪器的用途及特点 (2)二、主要技术指标及使用条件 (2)三、面板及各键功能介绍 (3)四、操作说明 (3)五、接线方法 (6)六、注意事项 (6)七、仪器成套性 (7)八、售后服务 (7)一、仪器的用途及特点国家电网公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。
”15.6 条规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。
”低电压短路阻抗测量是变压器常规试验项目中的基本项目，通过比较变压器受到短路电流的冲击前后测得的短路阻抗值，可以初步估计绕组变形程度。
变压器在短路电流冲击后与最初测试的低电压短路阻抗变化不应大于2%。
低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。
L9101型变压器短路阻抗测试仪是我公司研制的用于现场和试验室条件下对35kV级及以上主变压器进行低电压短路阻抗测量的仪器。
该仪器体积小，重量轻。
仪器内部采用电压电流同步交流采样及数字信号处理技术，测量数据准确。
该仪器采用单相测量方式，只需低压侧短接，高压侧非测试相无须短接，选择变压器联结后，三次测量即可自动计算出每相的短路阻抗。
仪器有低电流测试自动折算到额定电流功能，适合现场使用。
该仪器可同步测量电压、电流、功率。
并测量所施加的电源频率。
仪器可自动记录或手动记录所施加的电压和电流，三相测量完成后可自动计算出每相短路阻抗。
仪器内置不掉电存储器，可长期存储测量数据，仪器自带打印机。
大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观。
液晶在太阳直射下仍可清晰显示。
二、主要技术指标及使用条件1．测量精度：电压，电流：0.2级功率：COSφ>0.1：0.5级；COSφ≤0.1：1.0级2．电压测量范围：AC 5V～400V3．电流测量范围：AC 0.5A～10A4．工作温度： -10℃～50℃5．工作湿度： 0～80%6. 工作电源：AC220V±10﹪50H z±1H z7．外形尺寸： 365×245×220mm8．仪器重量： 5kg（不包括测试线）三、面板及各键功能介绍（见图一）L9101变压器短路阻抗测试仪选择电源开关Ia 入Ix 入Ia Ua Ix 打印存储确认Ux 保定市力兴电子设备有限公司服务电话：************返回液晶显示打印机图一 1．↑、↓、“选择”键：在菜单选择状态下用来选择测试项；在参数输入状态下 ↑、↓用来改变数值大小“选择”键用来改变输入项；时间校正状态下用来改变数值大小；在读取记录状态用来选择第几次记录；在测试状态未加压前,用于选择加压绕组。
2．←、→ 键：在参数输入状态和时间校正状态下用来改变输入参数位，在测试状态用来显示三相短路阻抗或回到测试状态。
3．确认键：在菜单选择状态和参数设置状态用于确认选择并进入下一界面，在测量状态记录当前显示电压和电流。
4．返回键：按“返回”键返回上一级菜单用于重新选择测试项目或新参数的输入。
5．存储键：在测量状态下存储当前的测试结果，同时保存测试的时间、加压绕组、变压器联结方式。
6．打印键：在测试状态和显示三相阻抗状态按“打印”键打印显示屏显示的数据。
7．AC220V ： 电源插座,开关及保险管位置。
8．各接线端子：用于连接测试线（具体接线使用见后面接线方法）。
9． 端子：仪器接地端子。
四、操作说明1．开机界面及主菜单：接好线路，打开电源进入进入主菜单状态（如图二）图 二1 单相测量2 YNy,YNd 联结3 Dyn (AX-BY-CZ)4 Dyn(AX-CZ-BY)5 读取记录 选择后请按确认键6 时间校正2008年09月10日 10 : 07单相测量I U P f 0.0000 A 0.0000 V 0.0000 W 0.0000 Hz Z%0.0000 %测量中按确认键记录数据记录电流为记录电压为0.0000 V U 记录功率为0.0000 W P I 0.0000 A 在图3状态下，按↑、↓、“选择”键，选择不同项目，光标随选择移动。
其中2,3,4 应根据所测三相变压器的不同联结来选择。
加压绕组为 YN ，Y 的联结选2，加压绕组为D 的选3，4 。
选择后按确认键进入所选项目。
若选择 1,2,3,4任意一项 按确认键后进入参数设置状态（如图三）； 选5进入查看记录状态；选6 进入时间校正状态。
2．参数的设置 ：在主菜单状态下 选择1,2,3,4 其中任意一项并按确认键后直接进入参数设置状态 （如图三）图三在参数输入状态下 按 “选择”键 选择输入项，←、→ 键 用来选择输入位，↑、↓键用来改变输入位数值的大小。
按确认键进入测量状态。
额定容量，指变压器的容量；分接电压，是指加压绕组所在的分接电压；设定电流，是指在测量状态中，达到该电流后自动记录电压，电流；试品序号，用来记录所测变压器序号。
其中分接电压为必须准确设置项，在自动计算阻抗电压中用到该参数。
CT 变比 是指外接电流互感器的变比，PT 变比是指外接电压互感器的变比。
参数设置完成后按确认键进入测试状态。
3．阻抗电压的测量根据在主菜单选择的测量项不同，仪器进入单相变压器测量界面（选择1）或三相变压器测量界面（选择2,3,4）单相变压器测量界面（如图四），三相变压器测量界面（如图五）图四 图五1）单相变压器的测量在主菜单选择单相变压器，在参数设置界面设置好参数后按确认键进入（如图四）。
在此测试状态下开始用调压器加压, 电压,电流,功率,频率自动显示，当快加到预定电流时应放慢调压P AB 0.0000 W 记录功率为U AB 0.0000 V 记录电压为 记录电流为 测量中按确认键记录数据 0.0000 Hz 0.0000 W 0.0000 V 0.0000 A f P U IA 加压绕组 AB 阻抗电压 YNy,YNd 联结 0.0000 A IZ AO %0.0000 %YNy,YNd 联结阻抗电压加压绕组I A Z BO %Z CO %Z%0.0000 A 0.0000 %0.0000 %0.0000 %按左右键回到测量界面记录数据0.0000 V U AB 0.0000 W P AB P BC U BC 0.0000 V 0.0000 A I B 0.0000 W 0.0000 W I C 0.0000 A 0.0000 V U CA P CA 0.0000 A I P 0.0000 W记录功率为U 0.0000 V 记录电压为记录电流为2005/09/10 10:070.0000 %Z%0.0000 Hz 0.0000 W 0.0000 V 0.0000 A f P U I 单相测量记录号：00速度，达到预定电流后按确认键,记录电压,电流,并显示短路阻抗电压。
在测试状态下按存储键存储数据，按打印键打印数据,按返回键返回主菜单界面。
按确认键记录电压，电流，返回主菜单或关机后自动清零。
2）三相变压器的测量在主菜单选择 2,3,4 测试项任意一项，在设置参数界面设置好参数后按确认键进入（如图六）。
在此测试状态下，加压前，应根据外部测量线所加的绕组, 择按↑、 ↓、“选择”键选择加压绕组，然后用调压器加压，当快加到预定电流时应放慢调压速度，达到预定电流后按确认键,记录电压,电流。
在外部接线改变加压绕组前，调压器应归零。
分别对 AB ，BC ，CA 绕组测量并记录各相的电压，电流。
三次测量尽可能使施加电流一致，三次测量中仪器不能关机，当改变外部接线时调压器应归零。
在测试状态下按存储键存储数据 ，按打印键打印数据,按返回键返回主菜单界面。
分别对 AB ，BC ，CA 绕组完成测量后 ，按 ←、→ 键，进入短路阻抗显示界面（如图六）图六在显示阻抗电压界面 按存储键存储数据，按打印键打印，按返回键返回主菜单。
4．读取记录在主菜单状态 选择读取记录，并按确认键进入显示状态 （如图七）图七在此状态下 按打印键打印显示数据，按返回键返回主菜界面，按↑、↓“选择”键，查看不同记录。
此时显示的时间为存储记录时的时间。
5．时间校正在主菜单选择时间校正，并按确认键 进入时间校正界面（如图八）图9图八“←、→”键选择需要校正的位置；“↑、↓”键改变当前光标所在位置数值的大小；“↑”键数值增大、“↓”键数值减小，按“确认”键保存被校正的数值并返回上一级菜单。
五、接线方法测试接线（如图九）图九六、注意事项1．使用仪器请按说明书接线和操作。
2．接地端子应可靠接地。
3．测试前应正确输入相关数据，仪器的内部计算使用输入的额定容量和分接电压。
4．在进行三相测量时分相，施加电流尽可能一致，改变外部接线前，调压器归零。
5．仪器的选择的联结方式应和变压器的实际联结一致。
6．变压器低压侧短路线应牢固短接，短接线应不小于25mm 2。
7．不允许仪器在超过测量范围的情况下工作。
8．仪器应放置于干燥、通风的地方，防止因受潮而损坏内部元件。
9．仪器搬运和安放过程中应小心谨慎，避免剧烈震动和摔落。
10．使用过程中不允许拆开机箱，插拔内部机件，以免发生危险或造成不必要的损失。
变压器时间校正2005年09月10日10时07分07秒左右键选择位 上下键改变值按确认键保存并返回单相电源七、仪器成套性测试仪主机一台测试电缆一套三芯电源线一条保险管（1A）三个打印纸二卷说明书一本合格证一张保修卡一张八、售后服务1、凡购本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。
2、自购机之日起，凭保修单保修二年，终身维护。
在保修期内，维修不收维修费；保修期外，维修调试收取适当费用。
3、属下列情况之一者不予保修：1）用户对仪器有自行拆卸或对仪器工艺结构有人为改变。
2）因用户保管或使用不当造成仪器的严重损坏。
3）属于用户其它原因造成的损坏。
公司地址：保定市锦绣街658号博翰商务B座三单元三层邮编：071051销售电话：要新占139****0075服务电话：************。
