一体化地埋式生活污水处理技术方案

山东龙源滨海风电场地埋式一体化污水处理系统安装作业指导书一、工程概况山东龙源滨海风电场缺少污水处理系统,致使污水排放无法达到国家GB8978-1996一级排放标准,需在场内闲置位置增加一污水处理站,通过实地考察并经过与业主的沟通,根据场区实际日污水排放量,研究绝对增加一处设计处理水量为25m3/h,污水经处理后达到GB8978-1996一级排放标冷,经深度处理后达到生活杂用水用水指标杂用水指冲地面、浇花、冲厕所或洗车等;污水处理站采用埋地式,上面绿化;二、增加污水处理系统的必行性生活污水已引起水体污染的一个重要污染源;生污污水是人们目常生活中产生的各种污水和混合液,其中包括厨房、盥洗室、浴室等排出的污水和厕所排出的粪便污水等;其来源有事业单位排出的生活污水;生活污水中99%以上是水,固体染质的含量不到1%,并且多为无毒物质;含有的主要无机物有氯化物、磷酸盐和钠、钾、钙、锩等重碳酸盐；有机物主要有纤维素、淀粉、糖类、脂肪、蛋白质和尿素等;生活污水总的物点是碳、氮、硫等的含量高,容易产生腐烂,在厌氧条件下,厌氧微生物在分解污水中的污染物质的过程中会产生恶臭物质,如硫化氢、硫醇、氮杂茚和甲基杂茚也称粪臭素;生活污水中还含有多种微量金属和洗涤剂;尤其是目前日常生活中,洗涤剂的用量日益增大,造成磷等污染物在废水中的含量也不断增加;另外,生活污水中的还存在有大量的微生物,据估计每毫升污水含有几百万个细菌,其中有些细菌是致病菌,随意排放污水会对水体造成严重污染;所以生活污水必须经过适当处理,使其水质得到一定的改善之后才能排放;三、编制依据本着为业主负责,为业主服务的宗旨,先拟本项目污水处理方案,对污水处理工艺、设施进行方案设计和设备选型,以供环保主管部门、业主等各方专家领导审议;设计依据：1、根据国家GB8978-1996污水综合排放标准2、室外排水设计规范GBJ14-873、给水排水设计手册GB8978-19964、生活杂用水水质标准CJ/T48-1999设计原则：1、依据污水水质特点,采用成熟可靠的处理工艺和设备,实用性和先进性兼顾,保证污水达到排放标准;2、方案设计中尽量减少占地,合理布局,节省投资;3、方案力求工艺成熟,运行稳定;4、设计中尽量降低建设费用,减轻企业负担,达到低投入、高收效的目的;5、设计时充分考虑污水处理系统配套的减振、降噪、除臭措施,从而防止对环境的二次污染,污水处理产生的少量剩余污泥经好氧消化后,定期清除外运;6、根据实际情况,控制柜采用可编程序控制器PLC控制,可实时监控运转情况,具备各种故障的自动保护,另配套独立的PLC控制的手动控制;本工程实行全自动控制,无需专人管理;7、污水处理设施能够耐高峰冲击负荷；污水处理可实现超越排放;8、排放口设置较久性排污标志,污水流量连续计量装置;9、生活污水水质及排放标准生活污水水质监测内容 CODcrmg/l BOD5mg/l SSmg/l 氨氮mg/l污水浓度范围150-300 80-150 40-120 10-50平均值 250 100 80 30出水排放标准：污水处理后达到污水综合排放标准GB8978-1996一级标准CODcr：～60mg/l PH： 6～9BOD5：～20mg/l NH3-N：～15mg/lSS：～20mg/l粪大肠菌群数：～100个/L四、施工方法1、施工流程：土方开挖——降水排水——钢筋施工——支模施工——砼浇筑——保养——安装固定一体化污水处理系统——安装配套设施——通水试验——回填土方——恢复绿化——竣工验收;2、土方工程2.1、基础的砼垫层根据设备大小与基底标高为基准,每面增加施工操作面1;2.2、本工程场地较为平坦,根据本工程设计特点,结合业主对工期、质量进度要求,采用轻型井点降水与明排水相结合、打设钢板围护、机械挖土运出、人工铲底修正的施工方法;上部土方开挖放坡系数按1：1考虑,工作面按每边1.5m设置,挖深1.2M做成台阶;2.3、土方开挖步骤：1、挖掘机挖出开挖线以内1.2m深左右的土方;2、按照规范要求打入6m长的钢板桩;3、将轻型井点降水安装到位,进行抽水两天;4、挖除钢板桩上口以下2m的土方,增加钢板桩上口的支撑;然后再进行以下的土方的开挖,使其开挖到设计标高;1专业打设钢板桩,在技术人员的指导下按照规范要求进行安全技术交底,再进行钢板桩的打设;2挖去1.2m的地表土,通过对基层标高进行计算钢板桩的长度和总数;3钢板桩打设时,要求控制好钢板桩的垂直度与钢板桩的轴线;保证钢板桩彼此咬合到位;1根据本工程的土质、平面位置及降水深度要求,采用真空抽水设备,井点管呈环行布置,井点总管为φ48,井点间距为0.6m;井点管埋入深度H=H1+h+iLH1：井管埋设至基坑底的距离为4.62m;h:降水后的地下水至基坑底的距离为0.5mi:地下水降落坡度取1/10;L：井点管至基坑中心的水平距离为4.62m;井管长度H=4.62+0.5+4.621/10=5.582m,满足6.0m;2基础钢板桩维护,为了更好的起到降水效果,需要将井点降水支管打得比钢板桩底1m,钢板桩长为6m,因此需要选择7.0m长的井点降水支管;3轻型井点降水支管的安装,先用水枪冲也,将支管插入孔中,在支管的周围放入粗砂,待一段时间后,在支管中通入水,进行反冲,使粗砂能有效的降到井点降水管的底端;4将支管连接到总管上,并与两台真空泵相连,将抽出的水有组织的排到西边的新开河中;5在基坑中心设置观察孔,待降水2天后观察是否达到设计要求时方可进行土方开挖;1然后再进行以下土方的开挖,在挖至设计标高上100MM时,再进行人工清土,并在基坑的四周挖好明排水沟和集水井;2.4、钢板桩及轻型井点降水的布置见附图一与附图二;2.5、挖土完成后,即通知有关各方进行验槽及浇捣C15砼垫层,减少基坑暴露;2.6、质量标准：标高： -50 +0长度、宽度： -0 -0边坡： -0 -03、钢筋工程3.1、钢筋工程质量标准根据焊件的机械性能的有关规定进行取样送检;3.2、钢筋加工制作钢筋加工制作时,要将钢筋加工下料表与设计图复核,检查下料表是否有错误和遗漏,对每种钢筋要按下料表检查是否达到要求,经过这两道检查后,再按下料表放出实样,试制合格后方可成批制作,加工好的钢筋要挂牌堆放整齐有序;施工中如需要钢筋代换时,必须先充分了解设计意图和代换材料性能,严格遵守现行钢筋混凝土设计规范的各种规定,并不得以等面积的高强度钢筋代换低强度的钢筋;凡重要部位的钢筋代换,须征得设计单位同意,并有书面通知时方可代换;形式有三种,分别为半圆弯钩、直弯钩及斜弯钩;钢筋弯曲后,弯曲处内皮收缩;外皮延伸、轴线长度不变,弯曲处形成圆弧,弯起后尺寸不大于下料尺寸,应考虑弯曲调整值;钢筋弯心直径为2.5d,平直部分为3d;钢筋弯钩增加长度的理论计算值：对装半圆弯钩为6.25d,对直弯钩为3.5d,对斜弯钩为4.9d;A、直钢筋下料长度＝构件长度一保护层厚度十弯钩增加长度B、弯起钢筋下料长度＝直段长度十斜弯长度一弯曲调整值十弯钩增加长度C、箍筋下料长度＝箍筋内周长十箍筋调整值十弯钩增加长度3.3、钢筋绑扎与安装钢筋绑扎前先认真熟悉图纸,检查配料表与图纸,设计是否有出入,仔细检查成品尺寸、形状是否与下料表相符;核对无误后方可进行绑扎;底板钢筋绑扎：底板钢筋工程量大,穿插复杂,必须注意施工顺序：1、搭接长度的未端距钢筋弯折处,不得小于钢筋直径的10倍,接头不宜位于构件最大弯矩处;2、受拉区域内,Ⅰ级钢筋绑扎接头的未端应做弯钩;3、钢筋搭接处,应在中心和两端用铁丝扎牢;4、受拉钢筋绑扎接头的搭接长度,应符合结构设计要求;5、受力钢筋的混凝土保护层厚度,应符合结构设计要求;4、模板工程4.1、模板工程施工前准备工作4.2、安装模板顺序如下：安装前检查预组拼模板及编号→一侧模板吊装就位→设支撑→绑扎钢筋→安装穿墙止水螺栓→另一侧模板吊装就位→紧固穿墙止水螺栓→支撑固定→全面检查;注意事项：1 就位组拼时,应从墙角模开始,向互相垂直的两个方向组拼,这样可以减少临时支撑设置;否则,要随时注意拆换支撑或增加支撑,以保证墙模处于稳定状态;2 当组拼模板后,应安装内钢楞,内钢楞与模板肋用钩头螺栓紧固,其间距不大于600mm;3 在组装模板时,要使两侧穿孔对称放置,以使穿墙止水螺栓与墙模保持垂直;在穿孔处采用加木块的方法,以避免模板穿孔;4 内外木楞间距必须严格按设计计算的间距施工,不得任意变更;4.3、模板的拆除5、砼工程5.1、浇筑要求5.2、砼的养护6、安装一体化污水处理系统及配套设施6.1安装方式采用吊装,根据设备说明书显示重量选用合适吨位吊车进行吊装施工,并安装提前设置好位置的配套设施,例如人工格栅,进出水管线,风机通风口等;5检查整体设备;确认安装正确后回填土方,准备调试;6.2设备主要技术/性能描述污水在进入调节池前,先通过人工格栅,以拦截污水中较大颗粒的悬浮物及漂浮物,保证后续处理设施的正常运行,人工清除；栅渣每天随厂内垃圾一起外运;※集水井参数数量： 1座型式：立式尺寸： 0.90×1.5×1.0mB×L×H栅前有效水深： 0.2m主体结构：钢砼结构※细格栅设备参数型号: PB-800安装角度： 70°格栅宽： B=800mm栅隙： 5mm格栅材质：碳钢防腐由于排出的废水、水质、水量、酸碱度等水质指标随排放点变化及排水时间大幅度波动,为使处理构筑物和管渠不受废水高峰流量或浓度变化的冲击,需设调节池,起调节均衡水质水量作用;调节池采用钢筋混凝土结构,埋地式,尺寸为10.0×5.0×3.5m,有效深度为3.0m,有效容积为150m3,设计停留时间为6小时;※调节池内配套污水提升泵池内设2台无堵塞式污水提升泵;本污水泵排污通过力强,带切割性能好,能将污水中的长纤维、塑料、纸、带、布条、稻草、绳子等杂质切碎后排出,从而具有较好的无堵塞性能;型号为65WQ25-15-2.2,流量为25m3/h,功率为2.2kw,扬程为15米; 数量2台一用一备,生产厂家为上海海洋水泵产品;池内设有液位信号控制,控制水泵的开、停;※调节池内配套预曝气装置型号: Ф50型式: 穿孔曝气管材质： ABS数量: 1套污水由提升泵提升至初沉池,初沉池型式为斜管沉淀池,主要处除污水中的悬浮物;初沉池尺寸为：3.0×4.0×3.20m;设计表面负荷为2m3/m2.h,有效容积36m3,结构为钢结构防腐埋地式,防腐采用环氧煤沥青防腐;※配套斜管填料/填料支架主要技术参数1斜管填料规格：φ60长度为1000mm比表面积： 100m2/m3数量: 12.0m32填料支架:规格：φ14mm的螺纹钢筋数量: 12.0m2由污水泵提升至酸化水解池,酸化水解池内填料采用立体弹性聚丙烯挂膜式填料,比表面积达300m2/m3,不堵塞、无死角,有利生物膜生长,提高其活性;材料强度高、抗老化;污水在兼氧的条件下,由于兼性脱氮菌的作用,将NO2—N和NO3—N还原成N2,排入空气中,同时有机物分解,完成脱硝过程,较后达到脱氮同时去除大量有机物使污水得到净化;酸化水解池尺寸为：3.0×6.0×3.20m;设计停留时间约为2.0小时,有效容积50m3,结构为钢结构防腐埋地式,防腐采用环氧煤沥青防腐;※配套立体弹性填料/填料支架主要技术参数1立体弹性填料规格：φ150 长度为1500mm比表面积： 300m2/m32填料支架:规格：φ14mm的螺纹钢筋好氧生物接触氧化法兼有活性污泥和生物滤池法的特点,它与活性污泥法主要不同之处是,氧化池中的微生物附着在固体填料的表面,不象曝气池的中活性污泥MLSS那样随波逐流,并随出水一起流走.生物接触氧化法不需设回流污泥,也不存在污泥沉降性能问题.此工艺与生物滤池法的主要区别在于,氧化池中的填料及附着在其表面上的微生物均淹没在污水中;当污水流过填料层时,有机物被生物膜所吸附,污水得到净化;这个接触,吸附过程虽很短,但被吸附的有机物可以贮存在生物膜中,有较长的时间为微生物所氧化、分解、吸收;当生物膜达到一定厚度时,内层生物膜由于缺氧,好氧菌死亡,附着力减弱,就会脱落,在接触沉淀池中沉降下来,以污泥的形式排除掉;旧的生物膜脱落后,新的生物膜又会在原来脱落的地方生长起来,使氧化池处理污水的工作处于动态平衡,出水水质稳定;生物接触氧化池由池体、填料、填料支架、布气装置和曝气系统等部分组成;※填料的选用填料是生物膜的载体,也对截留悬浮物起作用,因此是生物接触氧化的关键,直接影响着生物接触法的效果;同时,载体填料的费用在生物接触氧化处理系统的基建费用中又占较大比重,所以填料关系到接触氧化技术的经济合理性;通常,对生物接触氧化法载体填料的要求是：有一定的生物膜附着力；比表面积大；空隙率大；水流流态好,利于发挥传质效应；阻力小,强度大；与水的密度相差不大,以免增大氧化池负荷；形状规则,尺寸均一,使之在填料间形成均一的流速;在本工艺中我公司采用立体弹性聚丙烯挂膜式填料,采用水下鼓风曝气;※曝气系统的选择曝气系统采用微孔膜曝气装置,在曝气时表面膜片会自动打开,形成微小气泡,布气均匀,氧的利用率达18%以上；不曝气时微孔会自动关闭,从而可有效地防止污泥堵塞曝气装置;材质采用ABS材质,膜片采用橡胶材质,为防止膜片曝裂,在曝气膜片上增加不锈钢丝网罩;好氧生物接触氧化池尺寸为：10.0×3.0×3.20m,三箱体组合;设计停留时间为10小时,有效容积261m3,结构为钢结构防腐埋地式,防腐采用环氧煤沥青防腐;※配套立体弹性填料/填料支架主要技术参数1立体弹性填料规格：φ150 长度为1500mm比表面积： 300m2/m32填料支架:规格：φ14mm的螺纹钢筋※曝气系统主要技术参数曝气器直径： 215mm曝气器膜片平均孔径： 80-100um空气流量： 1.5-3m3/个.h服务面积： 0.3-0.5m2.个氧利用率： 21-27.7%数量: 180套污水经O级氧化池处理后,水中含有大量悬浮固体生物膜,设计采用斜管沉淀池进行固液分离,竖流式沉淀池具有表负荷高,沉淀效果好,占地面积小等特点;二沉池中的污泥通过污泥泵一部分回流至A级酸化池,提高A级酸化池的去除效果,剩余部分污泥提至污泥污泥池;二沉池尺寸为：3.0×6.0×3.20m;设计表面负荷为：1.4m3/m2.h;,有效容积50m3,结构为钢结构防腐埋地式,防腐采用环氧煤沥青防腐;※配套斜管填料/填料支架主要技术参数1斜管填料规格：φ60长度为1000mm比表面积： 100m2/m3数量: 18.0m32填料支架:规格：φ14mm的螺纹钢筋数量: 18.0m2※配套污泥回流泵主要技术参数型号： 25WQ5-12-0.55功率： 0.55Kw流量： 5.0m3/h,扬程： 12米数量： 2台一用一备初沉池、二沉池产生的污泥排至污泥浓缩池,污泥在污泥浓缩池内重力浓缩后,并经消毒后,采用环卫粪车抽吸外运填埋或焚烧处置,避免二次污染;污泥浓缩池内设置有溢流管,使澄清的上清液回流到调节池进行再处理,同时也保证污泥浓缩池内污泥不溢出地面;污泥浓缩池有效尺寸为：3.0×2.0×3.0m,有效容积20m3,结构为钢结构防腐埋地式,防腐采用环氧煤沥青防腐;消毒池按规范：“TJ14-74”标准不小于30分钟,本污水消毒时间设计为45分钟;消毒采用二氧化氯发生器加氯消毒;投加量控制在10-20g/m3左右,具体通过调节排水的细菌总数量来控制,风机房与消毒池合建;消毒池有效尺寸为：3.0×2.0×3.0m,有效容积20m3,结构为钢结构防腐埋地式,防腐采用环氧煤沥青防腐;鼓风曝气系统由鼓风机、穿孔曝气管和一系列连通的管道组成;鼓风机将空气通过一系列管道输送到安装在池底部的曝气装置,通过曝气装置,使空气形成不同尺寸的气泡,气泡经过上升和随水循环流动,较后在液面处破裂,这一过程中使产生氧向混合液中转移;鼓风曝气系统用鼓风机供应压缩空气,其特点是空气量容易控制,只要调节出气管上的阀门即可；为了减少风机运行产生的噪音,空气管上安装消声器,并配套空气过滤装置;本工程风机采用日本百事德回转式鼓风机;调节池设计气水比为5：1,水解酸化池设计气水比为2：1,好氧生化池设计气水比为15：1,总的气水比为22：1,水中溶氧量为：2mg/l 左右;选用二台一用一备;※风机主要技术参数为：型号： BK5006型口径：DN100转速： 1600rpm风压： 0.4kgf/cm2风量： 8.45m3/min功率： 11.0KW数量： 2台一用一备主要技术特点：同步齿轮采用斜齿轮结构,传动平稳；结构紧凑,进出风口结构相同,安装方式灵活多变；引进美国TUTHILL公司技术,轴承结构合理,使有寿命长；叶轴一体结构,避免了叶轴分体结构的缺陷；噪声低,振动小,体积小,能耗低;数量： 1套型式：落地柜式型号： HB-500工作方式：全负压式工作产气量： 500g/h装机功率： 1.1kW设备主机规格： 800×500×1200mm数量： 1套材质： PVC尺寸：3.50×4.0×3.50m结构：砖混6.3工艺技术特点6.4系统控制本污水处理装置采用可编程序控制器PLC控制;设备的运行完全通过PLC进行全自动控制可切换成手动控制模式,可完成水泵、风机启闭和自动切换,并备有过压、缺相、短流等保护和报警功能;控制功能：紧急停车按钮,起停按钮,起停指示灯,故障报警指示灯;控制箱为箱式安装;具体使用说明如下：设备动力表序号名称规格型号功率/kw 数量备注1 污水提升泵 65WQ25-15-2.22.2 2台一用一备3 风机 HC-801S11 2台二用一备4 二氧化氯发生器 HB-5001.1 1台一用6.5设施说明a、格栅格栅为固定式,材质为不锈钢网;设粗细两道,用于去除水中大颗料悬浮物和漂浮杂质;b、调节池、提升泵由于污水水质及水量波动较大,因此要有足够的调节池容量,才能使进入一体化污水处理设备的水质及水量稳定;调节池配置潜污泵将废水提升至一体化污水处理设备;c、水解酸化池水解酸化池内装组合填料;废水在此池中在水解酸化微生物的作用下,大分子有机杂质水解酸化成小分子物质,有利于接触氧化池中好氧菌的分解;d、生化处理根据前述污水水质水量和排放要求,结合污水特征;本次生化系统将接触氧化池、沉淀池、污泥池、风机房、消毒出水池等部分合成一体,其各部分具有相应功能,部分之间相互连接,较终出水达标,现分别阐述如下：接触氧化池内配装填料;下部配置曝气器,并用ABS工程塑料管做成曝气系统,曝气系统的气源由专门配置的风机提供;沉淀池上部设可调出水堰,以调节出水水位；下部设锥形沉淀区和污泥气提装置,气源由风机提供,污泥采用气提方式输送至污泥池;污泥在污泥池停留时间约为60天;系统沉淀产生的污泥以气提方式排入污泥池,污泥在此浓缩沉降并储存,池底部设曝气管以防污泥厌氧消化产生沼气,并使污泥氧化减少污泥总量；浓缩污泥定期由粪车抽吸外运;污泥池上部设上清液回流装置,使上清液溢流至酸解池;消毒接触池需土建,外置消毒设备e、防腐措施a、污水管、污泥管等工艺管道采用镀锌管或经防腐处理的钢管,曝气管采用ABS管,以耐腐蚀;b、为延长设备及构筑物的使用寿命,采用环氧树脂漆防腐涂料对设备管道防腐,内外各涂三道;C、防腐使用标准为30年;g、电气控制本污水处理设备采用电器编程集中自动控制,一旦自动控制失灵或变更使用工艺所需时,本系统可进行人工控制,以信号指示运行正常与否;为了减少操作工的劳动强度,并实行运行操作自动化,水泵、风机能自动切换6.7调试：6.8维护：7、土方回填7.1 当安装后,必须尽快进行回填和系统试压,防止浮动和热变形;回填时应正确选择管区回填材料,并按设计要求进行回填与夯实;7.2 回填前应清除沟槽中的杂物,并排除积水,不得在有积水情况下回填;顶覆土深度应符合设计要求,当覆土较浅,设备承载力较低,压实工具的荷载较大,或原土回填达不到要求的压实度时,可与设计单位协商采用石灰土、砂、砂砾等具有结构强度或可以达到要求的其它材料回填;7.3 管区应对称分层回填,严禁单侧回填;每次回填厚度应根据回填材料和回填方法确定,回填步骤需符合给水排水管道工程施工及验收规范GB50268规定;五、安全、环保及消防措施1、安全技术保证措施1.1、安全措施的首要问题是做好基坑的防坍塌工作,入场后将依据各线、段地质情况编制详细的支护作业设计;1.2、基坑边采用临时围栏,防止坠落伤人;1.3、大型机械施工时如挖掘机、打设钢板桩机械等,做好现场值班、值勤和围护工作;1.4、现场钢筋加工车间和其他用电处各设配电箱一个;1.5、主线走向原则：接近负荷中心,进出线方便；接近电源；接近大容量用电设备；运输方便;不设在剧烈振动场所,不设在可触及的地方,不设在有腐蚀介质场所,不设在低洼和积水,溅水场所,不设在断层、滑坡、滚石、塌陷危险场所,不设在爆炸和火灾危险的场所,不设在易燃物房;1.6、现场施工用电原则执行一机、一闸、一漏电保护的“三级”保护措施;其电箱设门、设锁、编号,注明负责人;1.7、机械设备必须执行工作接地和重复接地的保护措施;1.8、照明使用单相220V工作电压,主线使用单芯直径2.5mm铜芯线;分线使用1.5mm2铜芯线,灯距离地面高度不低于2.5m,每间用房设漏电开关和电闸各一支;1.9、电箱内所配置的电闸、漏电、熔丝荷载必须与设备额定电流相等;不使用偏大或偏小额定电流的电熔丝,严禁使用金属丝代替熔丝,在开关箱内部和顶部同时钉装防火板;1.10、电焊机上要有防雨盖,下铺防潮垫；一、二次电源接头处要有防护装置,二次线使用接线柱,一次电源线采用橡皮套电缆或穿塑料软管,长度不大于3米;1.11、振捣器、打夯机、手电钻、潜水泵等手持电动工具都必须安装灵敏有效的漏电保护装置,安装完毕要办理验收单;1.12、禁止使用破坏或绝缘性能不良的电线,严禁电线随地走;1.13、现场电工必须是经过培训考核合格持证上岗;2、机械设备操作要求2.1、挖掘机安全操作要求2.2、机动翻斗车安全操作要求2.3、钢筋弯曲机切断机安全操作要求2.4、对焊机安全操作要求2.5、空气压缩机安全操作要求2.6、木工圆盘锯安全操作要求3、环保措施3.1、合理安排施工工序,夜间施工尽量安排噪音小的工序;3.2、按招标文件要求及时恢复破坏的场地;3.3、尽量保护校区内绿化,如有破坏,必须及时恢复;3.4、材料运输、及扬尘作业采取洒水措施降低扬尘;4、消防措施4.1、现场间距30M布设临时消防防水头；4.2、制定“明火动用”制度,并遵守业主对于防火的各项规定;。

******粮食储备库250T/D一体化地埋式生活污水处理技术方案单位：****环保设备有限公司邮编：****单位地址：************工业园区传真：****电话：*********日期：200*年*月目录第一章工程概况----------------------------------------------------------2第二章设计依据、设计原则及设计范围-------------------------------------3第三章设计水质水量-----------------------------------------------------5第四章处理工艺---------------------------------------------------------6第五章处理工艺设施简要说明--------------------------------------------11第六章系统技术性能参数说明--------------------------------------------14第七章电器与控制-------------------------------------------------------19第八章主要处理设施效果预测表-------------------------------------------21第九章污水处理设施布置-------------------------------------------------22第十章环境影响分析-----------------------------------------------------23第十一章经营管理-------------------------------------------------------25第十二章方案特点及售后服务---------------------------------------------27第十三章服务承诺-------------------------------------------------------28第十四章工程投资估算---------------------------------------------------30第十六章附图----------------------------------------------------------31第一章工程概况本公司受业主委托，本着对业主高度负责的态度，根据给排水有关设计依据，结合公司所做的污水工程经验，按国家相关的排放标准，对该项目做以下具体的方案设计，为用户提供较为理想、投资省、处理效果好的工艺设备。

一体化生活污水处理设备技术方案目录1. 内容综述 (3)1.1 背景与意义 (4)1.2 技术方案框架 (4)1.3 技术方案的目标与预期效果 (6)1.4 其他参考资料 (7)2. 一体化生活污水处理设备的系统设计 (7)2.1 污水处理设备的基本原理 (9)2.2 污水处理工艺的选择 (9)2.3 系统设计参数分析 (11)2.4 设备布局与空间利用 (12)3. 材料与设备选择 (13)3.1 材料选择标准 (14)3.2 设备类型与性能指标 (16)3.3 设备供应商与采购策略 (17)3.4 设备的安装与维护要求 (18)4. 污水处理工艺流程设计 (18)4.1 预处理工艺 (20)4.2 生物处理工艺 (21)4.3 深度处理工艺 (23)4.4 污泥处理与处置 (24)4.5 污水处理系统的日常运行管理 (26)5. 电气与自动化控制系统 (27)5.1 控制系统的设计原则 (28)5.2 电气系统配置 (29)5.3 控制系统软件与硬件选型 (31)5.4 控制系统的调试与维护 (32)6. 环境影响评估与对策 (33)6.1 环境影响分析 (34)6.2 环境影响预防与控制措施 (36)6.3 环境监测与报告制度 (36)7. 安全和卫生保障 (38)7.1 设备安全设计要求 (39)7.2 操作人员的培训与监管 (40)7.3 应急预案与事故处理 (41)8. 设备的经济性与可持续性分析 (42)8.1 设备成本估算 (43)8.2 运营成本分析 (44)8.3 经济效益评估 (45)8.4 政策与市场分析 (47)9. 应用案例分析 (49)9.1 成功案例介绍 (49)9.2 案例分析与评估 (51)9.3 存在的问题与解决方案 (52)10. 结论与建议 (53)10.1 技术方案的总结 (55)10.2 技术创新点 (56)10.3 对行业发展的建议 (57)1. 内容综述随着城市化进程的加快，生活污水的处理成为环境保护的重要课题。

地埋式一体化污水处理工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!地埋式一体化污水处理工艺流程地埋式一体化污水处理工艺流程是一种高效、环保的废水处理方法，通过将处理设备埋设在地下，不仅减少了占地面积，还具有较好的噪音和气味控制效果。

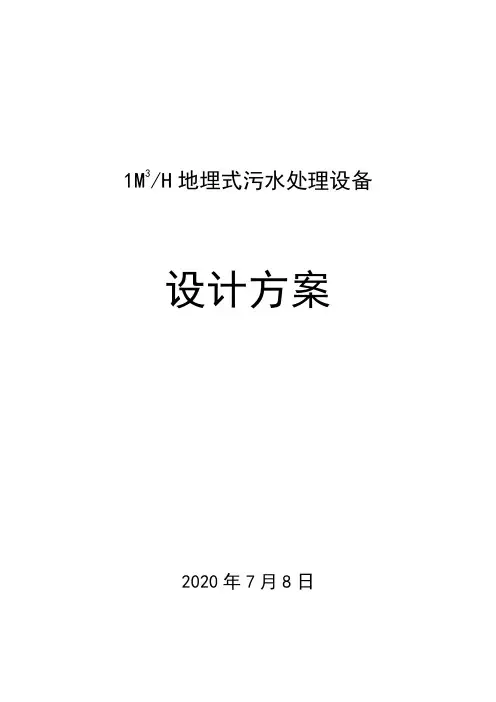

1M3/H地埋式污水处理设备设计方案2020年7月8日目录一、工程概况二、设计参数三、设计原则四、系统工艺流程五、工艺说明1、工艺描述2、工艺原理3、工艺预处理设备技术说明4、WSZ-F（1m3/h）一体化污水处理设备技术说明5、控制6、工程特点六、结构与特点七、设备安装、调试与维护八、控制系统九、防噪措施十、管材及防腐措施十一、工艺设备报价一览表十二、废水治理工程运行费用估算十三、售前、售后服务十四、报价表一、工程概况生活区排放生活污水量每小时平均3m3。

该污水为生活污水，根据国家的有关规定，污水排放需达到一类排放指标，为此我公司专门对该污水处理设备进行改进，以便能达到一类排放指标。

大多数生活污水的主要污染物是病原性微生物和有毒有害的物理化学污染物，可以通过各种水处理技术和设备去除水中的物理的、化学的和生物的各种污染物，使水质得到净化，达到国家或地方的水污染物排放标准，保护水资源环境和人体健康。

但是，该每天有多种有机物废水排放于生活污水中，因此，采用常规好氧工艺已经不能做到污水稳定达标排放，与规定排放标准相差甚远。

为此，我公司在多年水处理研究的基础上，综合该类污水的特点，采用前置A级生化池(水解生化池)—生物接触氧化—消毒工艺成功地处理了该类生活污水，该工艺具有抗负荷性强、除磷脱氮处理效果好、运行管理自动化程度高，采用地埋式占地面积少，美观大方等优点。

由我公司自行研制成功的一体化生活污水专用处理设备，埋地设计。

该设备结合生活污水性质，采用世界上先进的生物处理工艺，集去除BOD5、COD、NH3 - N、病菌于一身，是目前最高效的生活污水处理设备。

它被广泛地用于各小区的生活污水处理及水质近似生活污水的工业水处理，替代了去除率很低，处理后出水不能达到国家排放标准的普通物理化学法及生化处理法。

经过应用表明，地埋式一体化生活污水专用处理设备是一种处理效果十分理想且管理方便的设备。

污水处理池和地埋式设备均设计于地表以下，上绿化。

第一章工程概况本公司受业主委托，本着对业主高度负责的态度，根据给排水有关设计依据，结合公司所做的污水工程经验，按国家相关的排放标准，对该项目做以下具体的方案设计，为用户提供较为理想、投资省、处理效果好的工艺设备。

设备采用A/O生物处理新工艺，配有自控系统装置，有自动切换，报警功能，无需专人管理。

对污水处理设施、设备和工艺进行方案设计，以供各方决策和参考。

为严格遵守有关环境法规，保护环境，本着经济建设和环境保护同步进行的“三同时”原则。

我单位受投资者邀请，在进行初步调研，并经多项生活污水处理成功的实践经验的基础上，编制该地区污水设计方案，以供有关部门决策、实施。

针对该公司的具体污水水质的特点，本方案拟采用常规的“A/O生物接触氧化”工艺，该处理工艺较为简单，操作运行方便，日常费用低廉，出水稳定，主要设备采用优质的钢结构的箱体，考虑到生活区内周边环境和卫生问题，故该生活污水处理工程决定采用全埋地式结构，上部覆土，可种植花木、草坪，进一步美化环境。

第二章设计依据、设计原则及设计范围1、设计依据1）建设单位提供的水量等基础资料2）《污水综合排放标准》（GB8978-1996）3）《低压配电装置及线路设计规范》（GB50054-92）4）《电力装置的继电保护和自动装置设计规范》（GB50062-92）5）《室外排水设计规范》1997年修订（GBJ14-87）6）《建筑给水排水设计规范》（GBJ15-88）7）《地下工程防水技术规范》（GBJ16-87）8）《给水排水工程结构设计规范》（GBJ69-84）9）《给水排水设计手册》（1~11册）2、设计原则1）严格执行国家现行的环保技术标准、规范，遵守国家和地方环保的有关法律、法规及排放标准；2）选用先进、合理、可靠的处理工艺，在确保处理排放达标的前提下，做到操作简单、管理方便、占地小、投资省、运行费用低；3）本工程系环境工程，尤其要注意环境保护，避免和减少二次污染。

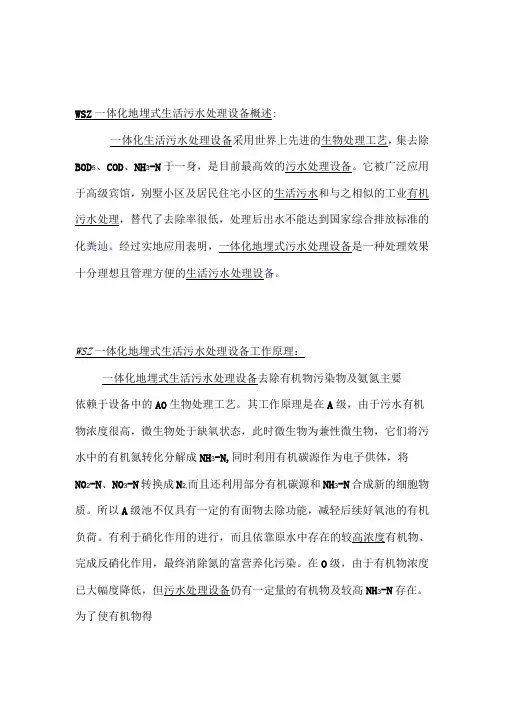

WSZ一体化地埋式生活污水处理设备WSZ一体化地埋式生活污水处理设备概述：一体化生活污水处理设备采用世界上先进的生物处理工艺，集去除BOD5、COD、NH3-N于一身，是目前最高效的污水处理设备。

它被广泛应用于高级宾馆,别墅小区及居民住宅小区的生活污水和与之相似的工业有机污水处理，替代了去除率很低，处理后出水不能达到国家综合排放标准的化粪池。

经过实地应用表明，一体化地埋式污水处理设备是一种处理效果十分理想且管理方便的生活污水处理设备。

WSZ一体化地埋式生活污水处理设备工作原理：一体化地埋式生活污水处理设备去除有机物污染物及氨氮主要依赖于设备中的AO生物处理工艺。

其工作原理是在A级，由于污水有机物浓度很高，微生物处于缺氧状态，此时微生物为兼性微生物，它们将污水中的有机氮转化分解成NH3-N，同时利用有机碳源作为电子供体，将NO2-N、NO3-N转换成N2，而且还利用部分有机碳源和NH3-N合成新的细胞物质。

所以A级池不仅具有一定的有面物去除功能，减轻后续好氧池的有机负荷。

有利于硝化作用的进行，而且依靠原水中存在的较高浓度有机物，完成反硝化作用，最终消除氮的富营养化污染。

在O级，由于有机物浓度已大幅度降低，但污水处理设备仍有一定量的有机物及较高NH3-N存在。

为了使有机物得到进一步氧化分解，同时在碳化作用完成情况下，硝化作用能顺利进行。

在O级设置有机负荷较低的好氧生物接触氧化池。

在O级池中主要存在好氧微生物及自氧型细菌。

其中好氧微生物将有机物分解成CO2和H2O;自氧弄细菌利用有机物分解产生的无机碳或空气中的CO2作为营养源，将污水中的NO2-N、NO3——NO级池的出水流到A级池。

为A级池提供电子接受体，通过反硝化作用最终消除氮污染。

WSZ一体化地埋式生活污水处理设备应用范围：★工厂生活污水处理、矿山生活污水处理、部队污水处理、学校食堂污水处理、旅游点污水处理、高速公路服务区收费站污水处理、风景区污水处理。

地埋式污水处理系统及污水处理方法引言概述：地埋式污水处理系统是一种高效、环保的污水处理设备，广泛应用于城市、乡村等地区。

本文将介绍地埋式污水处理系统的工作原理、优点、适合范围，以及污水处理方法的具体步骤。

一、地埋式污水处理系统的工作原理1.1 污水进入系统：污水通过管道输送至地埋式污水处理系统。

1.2 分离处理：系统利用生化反应器等设备对污水进行分离处理，将固体废物和液体废物分离。

1.3 生化处理：经过分离处理后的液体废物通过生化反应器进行生化分解，去除有机物和氮磷等污染物。

二、地埋式污水处理系统的优点2.1 占地面积小：地埋式污水处理系统可以埋入地下，不占用地表空间。

2.2 高效节能：系统采用生化处理技术，能够高效去除污染物，节约能源。

2.3 环保节水：经过处理后的污水可以循环利用，减少对地下水资源的消耗。

三、地埋式污水处理系统的适合范围3.1 农村污水处理：地埋式污水处理系统适合于农村地区，可以有效处理农村污水。

3.2 城市污水处理：系统也适合于城市地区，可以处理城市生活污水。

3.3 工业废水处理：地埋式污水处理系统还可以处理工业废水，达到排放标准。

四、污水处理方法的具体步骤4.1 混合式处理：将不同来源的污水混合后进行处理，提高处理效率。

4.2 生化处理：采用生化反应器等设备对污水进行生化分解，去除有机物。

4.3 深度处理：对生化处理后的污水进行深度处理，去除残留的污染物，达到排放标准。

五、总结地埋式污水处理系统是一种高效、环保的污水处理设备，具有占地面积小、高效节能、环保节水等优点，适合于农村、城市和工业废水处理。

污水处理方法包括混合式处理、生化处理和深度处理等步骤，可以有效去除污染物，保护环境。

WSZ一体化地埋式生活污水处理设备概述:一体化生活污水处理设备采用世界上先进的生物处理工艺，集去除BOD5、COD、NH3-N于一身，是目前最高效的污水处理设备。

它被广泛应用于高级宾馆，别墅小区及居民住宅小区的生活污水和与之相似的工业有机污水处理，替代了去除率很低，处理后出水不能达到国家综合排放标准的化粪辿。

经过实地应用表明，一体化地埋式污水处理设备是一种处理效果十分理想且管理方便的生活污水处理设备。

WSZ一体化地埋式生活污水处理设备工作原理：一体化地埋式生活污水处理设备去除有机物污染物及氨氮主要依赖于设备中的AO生物处理工艺。

其工作原理是在A级，由于污水有机物浓度很高，微生物处于缺氧状态，此时微生物为兼性微生物，它们将污水中的有机氮转化分解成NH3-N,同时利用有机碳源作为电子供体，将NO2-N、NO3-N转换成N2,而且还利用部分有机碳源和NH3-N合成新的细胞物质。

所以A级池不仅具有一定的有面物去除功能，减轻后续好氧池的有机负荷。

有利于硝化作用的进行，而且依靠原水中存在的较高浓度有机物、完成反硝化作用，最终消除氮的富营养化污染。

在O级，由于有机物浓度已大幅度降低，但污水处理设备仍有一定量的有机物及较高NH3-N存在。

为了使有机物得到进一步氧化分解，同时在碳化作用完成情况下，硝化作用能顺利进行。

在O级设置有机负荷较低的好氧生物接触氧化池。

在O级池中主要存在好氧微生物及自氧型细菌。

其中好氧微生物将有机物分解成CO2和H2O;自氧弄细菌利用有机物分解产生的无机碳或空气中的CO2作为营养源，将污水中的NO2-N、NO3——NO级池的出水流到A级池。

为A级池提供电子接受体，通过反硝化作用最终消除氮污染。

WSZ一体化地埋式生活污水处理设备应用范围：★工厂生活污水处理、矿山生活污水处理、部队污水处理、学校食堂污水处理、旅游点污水处理、高速公路服务区收费站污水处理、风景区污水处理。

★宾馆污水处理、饭店污水处理、疗养院污水处理、医院污水处理。

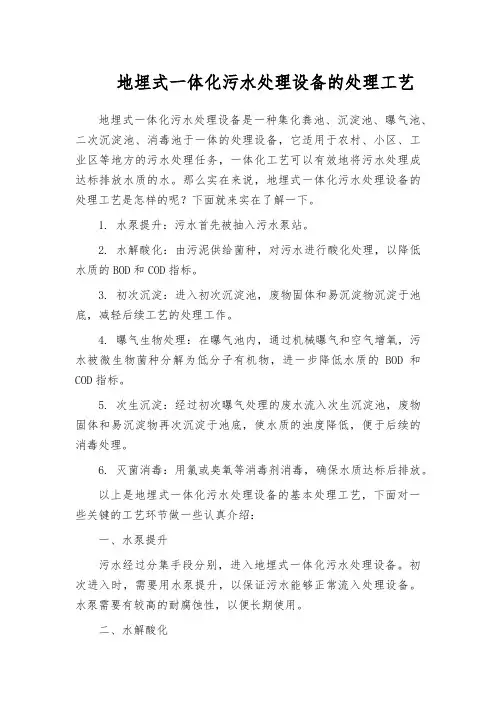

地埋式一体化污水处理设备的处理工艺地埋式一体化污水处理设备是一种集化粪池、沉淀池、曝气池、二次沉淀池、消毒池于一体的处理设备，它适用于农村、小区、工业区等地方的污水处理任务，一体化工艺可以有效地将污水处理成达标排放水质的水。

那么实在来说，地埋式一体化污水处理设备的处理工艺是怎样的呢？下面就来实在了解一下。

1. 水泵提升：污水首先被抽入污水泵站。

2. 水解酸化：由污泥供给菌种，对污水进行酸化处理，以降低水质的BOD和COD指标。

3. 初次沉淀：进入初次沉淀池，废物固体和易沉淀物沉淀于池底，减轻后续工艺的处理工作。

4. 曝气生物处理：在曝气池内，通过机械曝气和空气增氧，污水被微生物菌种分解为低分子有机物，进一步降低水质的BOD和COD指标。

5. 次生沉淀：经过初次曝气处理的废水流入次生沉淀池，废物固体和易沉淀物再次沉淀于池底，使水质的浊度降低，便于后续的消毒处理。

6. 灭菌消毒：用氯或臭氧等消毒剂消毒，确保水质达标后排放。

以上是地埋式一体化污水处理设备的基本处理工艺，下面对一些关键的工艺环节做一些认真介绍：一、水泵提升污水经过分集手段分别，进入地埋式一体化污水处理设备。

初次进入时，需要用水泵提升，以保证污水能够正常流入处理设备。

水泵需要有较高的耐腐蚀性，以便长期使用。

二、水解酸化在水解酸化环节，污水中的有机物被微生物分解，以降低水质的BOD和COD指标，便于后续处理。

做好酸化处理是整个处理过程中最关键的一步，不同的pH值下，不同的酸化阶段速度不同，酸化阶段过快和过慢都会影响后续的生物处理。

三、初次沉淀我们知道，污水中会含有一些废物固体和易沉淀物，假如不在这一环节进行处理，那么经过后续的生物处理和消毒处理，这些杂质会对处理设备造成肯定的损害，同时也会降低水质。

所以，在初次沉淀环节，废物固体和易沉淀物被沉淀在池底，从而达到减轻后续工艺的处理工作的目的。

四、曝气生物处理在曝气池内，污水经过机械曝气和空气增氧，污水被微生物分解，得到CO2和氨氮等物质。

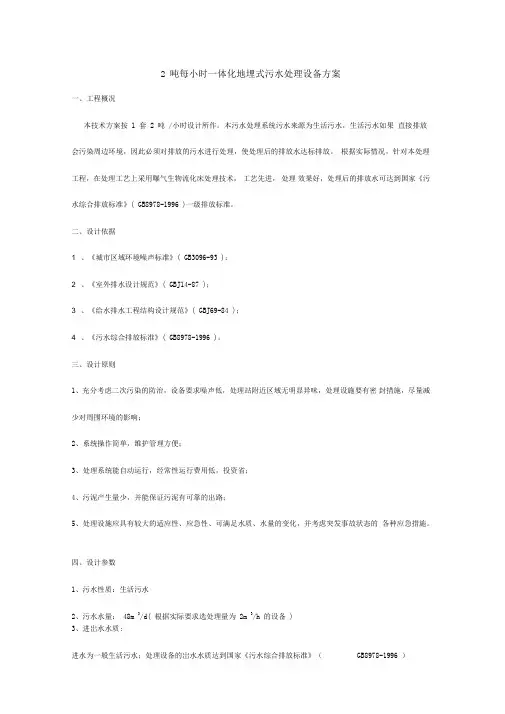

2 吨每小时一体化地埋式污水处理设备方案一、工程概况本技术方案按 1 套 2 吨 /小时设计所作。

本污水处理系统污水来源为生活污水，生活污水如果直接排放会污染周边环境，因此必须对排放的污水进行处理，使处理后的排放水达标排放。

根据实际情况，针对本处理工程，在处理工艺上采用曝气生物流化床处理技术，工艺先进，处理效果好，处理后的排放水可达到国家《污水综合排放标准》( GB8978-1996 )一级排放标准。

二、设计依据1 、《城市区域环境噪声标准》( GB3096-93 )；2 、《室外排水设计规范》( GBJ14-87 )；3 、《给水排水工程结构设计规范》( GBJ69-84 )；4 、《污水综合排放标准》( GB8978-1996 )。

三、设计原则1、充分考虑二次污染的防治，设备要求噪声低，处理站附近区域无明显异味，处理设施要有密封措施，尽量减少对周围环境的影响；2、系统操作简单，维护管理方便；3、处理系统能自动运行，经常性运行费用低，投资省；4、污泥产生量少，并能保证污泥有可靠的出路；5、处理设施应具有较大的适应性、应急性、可满足水质、水量的变化，并考虑突发事故状态的各种应急措施。

四、设计参数1、污水性质：生活污水2、污水水量： 48m 3/d( 根据实际要求选处理量为 2m 3/h 的设备 )3、进岀水水质:进水为一般生活污水；处理设备的岀水水质达到国家《污水综合排放标准》（GB8978-1996 ）一级排放标准。

五、设计范围污水处理站范围内的污水处理建（构）筑物及配套建（构）筑物的工艺、土建、电气、仪表及供电线路及进出水管线的设计。

六、工艺选择1、污水特点水质浓度不高且稳定，可生化性较好，属低浓度有机污水2、工艺确定常规水处理工艺可分为生物膜法和活性污泥法。

生物膜法一般适用于水量较小（一般在5000T/D以下）、水质较为稳定、浓度不是很高的低浓度污水水质，同时由于生物膜培养较快（一般夏天为7-10天，冬天为15-20天），系统调试好后运行稳定，可操作性较强。

地埋式一体化污水处理装置工艺设计原则1、执行有关环保规定，确保各项出水指标符合国家和地方有关水质标准的要求；2、选择比较成熟的处理工艺，系统运行简单可靠、安全、操作方便，尽量减少运行成本及投资费用；3、选择处理工艺流程短、可行性、耐冲击、处理效果稳定；4、操作管理方便、便于维护；5、建设地点及用地应充分考虑用户的现有条件，根据厂方要求，指定地点用地，并应考虑管网的合理布置；6、水处理站应无二次污染，以减少对周围生活环境的影响；技术特点(1)能高效地进行固液分离，将废水中的悬浮物质、胶体物质、生物单元流失的微生物菌群与已净化的水分开。

分离工艺简单，占地面积小，出水水质好，一般不须经三级处理即可回用。

(2)可使生物处理单元内生物量维持在高浓度，使容积负荷大大提高，同时膜分离的高效性，使处理单元水力停留时间大大的缩短，生物反应器的占地面积相应减少。

(3)由于可防止各种微生物菌群的流失，有利于生长速度缓慢的细菌(硝化细菌等)的生长，从而使系统中各种代谢过程顺利进行。

(4)使一些大分子难降解有机物的停留时间变长，有利于它们的分解。

(5)膜处理技术与其它的过滤分离技术一样，在长期的运转过程中，膜作为一种过滤介质堵塞，膜的通过水量运转时间而逐渐下降有效的反冲洗和化学清洗可减缓膜通量的下降，维持MBR系统的有效使用寿命。

(6)MBR技术应用在城市污水处理中，由于其工艺简单，操作方便，可以实现全自动运行管理，在上海污水处理工程中得到了成功应用。

设备组成1、格栅：调节池进水方向设置格栅，格栅用于拦载污水中的微小漂浮物和悬浮颗粒，从而避免杂物堵塞水泵叶轮，造成电机烧毁，此段属预处理阶段。

2、缺氧池：缺氧为脱氮处理而设置，经过格栅分离后的污水用泵提升至缺氧池与接触池中的回流硝化液相混合，缺氧池中放置填料作为反硝化细菌的载体，填料对氮、磷、硫化物去除效果好，停留时间为2小时。

与前续工艺中的污泥池相结合形成A/O法处理工艺，从而达到脱磷、脱氮的目的。
