高架桥施工测量精确定位及桥梁线形控制措施

河南快速路主线高架桥测量施工方案一、引言河南省快速路主线高架桥的建设对于交通改善起着至关重要的作用。

高架桥的建设需要进行精准的测量施工，以确保施工质量和安全。

本文将介绍针对河南快速路主线高架桥的测量施工方案。

二、测量前准备在进行测量施工前，需要对施工现场进行全面的调查和勘测。

首先，对河南快速路主线高架桥的设计图纸进行详细研究，了解施工的具体要求。

其次，对施工现场进行实地勘测，确定施工范围和细节。

三、测量工具准备为了确保测量的准确性，需要准备适当的测量工具。

常用的测量工具包括全站仪、测距仪、水平仪等。

在选择测量工具时，需根据具体施工需求进行合理搭配，以确保测量的精确度。

四、测量方法在实际测量过程中，可以采用多种方法来完成测量工作。

例如，可以通过全站仪对高架桥的主体结构进行测量，以确定其几何尺寸和位置；也可以通过测距仪对桥面高程进行测量，以保证桥面的平整度和坡度等。

五、测量施工流程测量施工是高架桥建设的重要环节，其流程应当严格执行。

具体的流程包括：测量前的准备工作、测量实施过程、测量结果的分析和整理等环节。

在每个环节中，都需要严格按照规定操作，确保施工质量和安全。

六、施工质量控制在测量施工过程中，需要进行质量控制工作，以确保测量结果的准确性和可靠性。

具体的控制方法包括对测量数据的校核和验证、对测量仪器的检定和校准等。

七、总结河南快速路主线高架桥的测量施工是一项复杂而重要的工作，需要严格执行相关的规定和标准。

通过科学合理的施工方案和严密的质量控制，可以确保高架桥的建设顺利进行，并保证施工质量。

高架桥施工测量与质量控制要点1.引言高架桥作为城市交通建设的重要组成部分，其施工测量与质量控制显得尤为重要。

本文将介绍高架桥施工测量与质量控制的要点，以便确保工程的安全性和可持续性发展。

2.施工测量的重要性在高架桥施工过程中，精确的测量是确保桥梁结构符合设计要求的关键。

通过测量，可以确定桥梁的几何形状、尺寸和位置，从而保证其结构的稳定性和安全性。

同时，测量还可以提供施工进度的控制和调整依据，确保工期得以合理控制。

3.测量方法与仪器高架桥施工测量可以采用传统的测量方法，如全站仪、水准仪和测距仪等，也可以借助现代测量技术，如激光测距仪和全球定位系统（GPS）等。

对于大型高架桥施工来说，倾向于使用后者，因为它们具有高精度和高效率的优点。

此外，在测量过程中应注意选择合适的测量基准和参考点，以确保测量数据的准确性和可靠性。

4.控制桥梁的水平度桥梁的水平度是其结构安全性和舒适性的重要指标。

在高架桥的施工过程中，需要通过测量和调整来保证桥梁的水平度，避免桥面出现明显的起伏或倾斜。

一般情况下，可以通过调整桥墩的高度来实现水平度的控制，而测量则是确保控制效果的重要手段。

5.测量梁段的几何形状高架桥的主要承重结构是梁段，其几何形状的精确度对桥梁的结构安全和使用性能起着决定性的影响。

因此，在施工过程中，需要对梁段的几何形状进行精确测量和控制。

一般来说，可以采用激光扫描、摄影测量等方法来获取梁段的三维形状数据，并结合数字化软件进行数据处理和分析，以获得几何形状的精确参数。

6.质量控制的要点高架桥的质量控制是保证工程质量的关键环节。

在施工过程中，需要通过严格的检验和测试来确保各部位的质量符合设计要求，并对出现的问题及时进行整改和调整。

具体来说，需要对材料、施工工艺和过程进行质量把控，包括钢筋、混凝土、焊接等方面。

此外，在质量控制过程中，还需要注意协调各参建单位和监理单位的工作，确保各方的责任和义务得到落实。

7.施工测量与质量控制要点的实践案例为了更好地理解高架桥施工测量与质量控制的要点，以下介绍一则实践案例。

某高速公路高架桥施工测量技术总结引言高速公路高架桥是现代交通建设的重要组成部分，其施工过程中的测量工作十分关键。

本文将对某高速公路高架桥施工测量技术进行总结，以便提供参考和指导。

施工测量技术1. 前期准备工作在高架桥施工测量之前，需要做好一系列的准备工作，包括确定测量任务、准备测量设备和材料、建立测量基准点等。

在确定测量任务时，应充分考虑实际工程需求，确保测量数据的准确性和可靠性。

2. 可见光测量技术可见光测量技术是高架桥施工测量中常用的一种方法。

利用光学测量仪器，如全站仪、经纬仪等，进行测量和记录。

该技术可以实现对桥墩、桥面等各个部位的测量，以获取其几何特征和位置信息。

同时，可见光测量技术还能够进行线路测量，从而确保高架桥的设计与实际施工相符。

3. 激光测量技术激光测量技术是高架桥施工测量中一种常用的精密测量方法。

通过激光测距仪等设备，可以实现对高架桥各个部位的快速、准确测量。

激光测量技术可用于确定桥墩的高度、桥面的平整度等关键参数，从而保证高架桥的工程质量和安全性。

4. GNSS测量技术GNSS（全球导航卫星系统）测量技术是高架桥施工测量中一种基于卫星定位的方法。

通过接收卫星信号，测量仪器可以确定其位置坐标，从而实现对高架桥的精确定位。

该技术具有定位精度高、测量速度快、操作简便等优点，被广泛应用于高架桥施工过程中。

5. 桥面平整度测量技术桥面平整度是高架桥工程中一个重要的指标。

为确保车辆行驶的安全和舒适度，需要对桥面进行精确的平整度测量。

常用的测量方法包括激光平整度仪、激光测距仪等设备，通过测量桥面上的高程差异来评估其平整度。

结论某高速公路高架桥施工测量技术的总结表明，各种测量方法在高架桥施工中都有其独特的应用价值。

准确的测量数据对于确保高架桥工程的质量和安全至关重要。

因此，在实际施工中，应结合具体情况选择合适的测量技术，并严格按照测量要求进行操作，以确保测量数据的准确性和可靠性。

同时，还应充分发挥测量技术在高架桥施工中的作用，不断提升施工效率和质量水平。

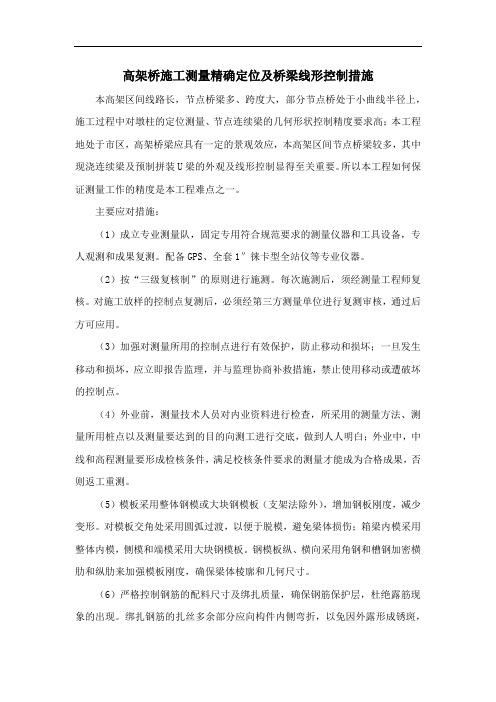

高架桥施工测量精确定位及桥梁线形控制措施本高架区间线路长，节点桥梁多、跨度大，部分节点桥处于小曲线半径上，施工过程中对墩柱的定位测量、节点连续梁的几何形状控制精度要求高；本工程地处于市区，高架桥梁应具有一定的景观效应，本高架区间节点桥梁较多，其中现浇连续梁及预制拼装U梁的外观及线形控制显得至关重要。

所以本工程如何保证测量工作的精度是本工程难点之一。

主要应对措施：（1）成立专业测量队，固定专用符合规范要求的测量仪器和工具设备，专人观测和成果复测。

配备GPS、全套1″徕卡型全站仪等专业仪器。

（2）按“三级复核制”的原则进行施测。

每次施测后，须经测量工程师复核。

对施工放样的控制点复测后，必须经第三方测量单位进行复测审核，通过后方可应用。

（3）加强对测量所用的控制点进行有效保护，防止移动和损坏；一旦发生移动和损坏，应立即报告监理，并与监理协商补救措施，禁止使用移动或遭破坏的控制点。

（4）外业前，测量技术人员对内业资料进行检查，所采用的测量方法、测量所用桩点以及测量要达到的目的向测工进行交底，做到人人明白；外业中，中线和高程测量要形成检核条件，满足校核条件要求的测量才能成为合格成果，否则返工重测。

（5）模板采用整体钢模或大块钢模板（支架法除外），增加钢板刚度，减少变形。

对模板交角处采用圆弧过渡，以便于脱模，避免梁体损伤；箱梁内模采用整体内模，侧模和端模采用大块钢模板。

钢模板纵、横向采用角钢和槽钢加密横肋和纵肋来加强模板刚度，确保梁体棱廓和几何尺寸。

（6）严格控制钢筋的配料尺寸及绑扎质量，确保钢筋保护层，杜绝露筋现象的出现。

绑扎钢筋的扎丝多余部分应向构件内侧弯折，以免因外露形成锈斑，影响梁体混凝土观感质量。

（7）做好各工种间配合协调工作，在浇筑混凝土的过程中，混凝土工、钢筋工、木工、电工各负其责，在施工过程中实施跟踪管理，发现异常及时处理，确保梁体混凝土连续一次浇注完成。

（8）在满足混凝土强度设计的前提下，严格控制混凝土的水泥用量和减小水灰比，最大限度减少混凝土的收缩。

公路桥梁施工测量要点及质量控制措施摘要：在公路桥梁工程的建设过程中，测量技术具有不可忽视的重要性，并且这种技术也将广泛应用于整个公路桥梁的建设活动中。

随着社会经济的快速发展，人们对生活质量也提出更高要求，因此公路桥梁工程建设规模逐渐扩大。

特别是随着我国科技水平的持续提升，公路桥梁工程的测量方法也经历了显著的变革，这不仅推动了工程自动化的进程，而且在某种程度上也催生了桥梁建设行业的快速发展。

鉴于此，本文主要分析公路桥梁施工测量要点及质量控制措施。

关键词：公路桥梁；施工测量；质量控制中图分类号：U445 文献标识码：A1、引言在公路桥梁工程项目的建设阶段，施工测量任务显得尤为关键，目的是为了获得准确的施工测量数据。

同时，还必须保证工程施工期间所产生的各项信息均处于安全可控范围之内，确保整个公路工程的安全性与稳定性。

这批数据将为公路桥梁的施工团队提供指导，帮助他们以更高效、精确和科学的方法进行工作，进而提升施工的品质。

因此，需要加强公路工程桥梁项目中的施工测量控制，以此保障整个工程施工质量。

2、概述首先从工程测量的角度进行分析，明确了这项技术的适用场景，接着基于此，详细描述了常见的测量方法，并探讨了它们所带来的应用上的优点。

通过研究发现，在实际工作过程中，测量与测绘技术发挥着十分重要的作用，能够有效提升整个工程项目的质量水平。

在现代化发展的大背景下，公路桥梁工程建设应依据设计方案中所包含的地形、地质和水文等多方面的相关数据，合理地应用测量和测绘技术。

此外，该技术还将用于获取工程建设阶段所需的精确数据，以便为公路桥梁工程施工提供持续的动态监控。

因此，为了保障公路工程的整体质量，就必须要重视起对于测量、测绘技术的科学使用与研究。

另外，在进行公路桥梁工程的测量和测绘技术应用时，有必要对桥梁的结构有深入的了解和掌握，以便为未来的施工活动打下坚实的基础。

因此，对于当前我国公路工程而言，要想保证其质量水平能够满足实际需求，就必须重视起公路桥梁工程勘测设计工作的重要性。

桥梁工程施工中的测量与定位技术桥梁作为重要的基础设施，承载着人们出行的需求，因此其建设和施工非常重要。

而在桥梁工程中，测量与定位技术作为一项关键环节，起到了至关重要的作用。

它不仅需要精准测算各项参数，还需要准确定位桥梁的位置和高度，以确保施工进程的顺利进行。

测量技术在桥梁工程中的应用非常广泛。

在施工前，测量人员根据设计图纸确定各个关键点的位置。

这些关键点包括桥墩位置、钢梁长度、桥拱的曲率等等。

通过测量技术，可以精准地确定这些参数，确保桥梁的结构和形状符合设计要求。

同时，在测量过程中，还需要考虑土壤的承载能力、地基的稳定性等因素，以确保桥梁的安全性。

定位技术在桥梁工程中同样具有重要性。

在施工过程中，桥梁的位置和高度必须严格按照设计要求进行调整。

而定位技术可以帮助施工人员准确确定桥梁的位置，并根据实际情况进行微调。

这一过程需要运用全球定位系统（GPS）和激光测量仪等先进设备，以提高施工效率和准确性。

通过定位技术，施工人员可以在桥梁施工过程中及时发现并解决问题，保证施工质量。

然而，桥梁工程施工中的测量与定位技术面临着一些挑战。

首先，施工现场多为复杂的地形地貌，需要克服地势高差、地貌起伏等困难。

因此，在选择测量仪器时，需要考虑其适应性和可靠性。

其次，桥梁工程往往在室外进行，受到天气等自然因素的干扰。

这就要求测量人员掌握天气变化的规律，并根据天气情况进行相应的测量和调整。

为了应对这些挑战，施工单位应重视测量与定位技术的培训和研究。

提高测量人员的专业技能，加强设备的维护和更新，对桥梁工程施工起到了至关重要的作用。

同时，应加强与相关部门的沟通与合作，共同解决测量与定位中的难题。

在未来，随着科技的不断发展，测量与定位技术还有很大的发展空间。

例如，通过无人机进行测量和定位，可以大大提高工作效率和准确性。

同时，人工智能和物联网等技术的应用也将进一步推动测量与定位技术的进步与创新。

总之，桥梁工程施工中的测量与定位技术是确保施工质量和安全的重要保障。

公路桥梁施工测量要点及质量控制措施摘要：在城镇化发展和城市建设过程中，道路桥梁工程是至关重要的基础设施和重要的民生项目，它更是国家综合交通运输体系的支柱和重要的运输方式，对国家的经济和社会发展起到了非常重要的影响。

强化现代高架桥施工中的测绘要素，对于优化路网布局，夯实交通强国的基础，有着十分重大的作用。

基于此，本篇文章对公路桥梁施工测量要点及质量控制措施进行研究，以供参考。

关键词：公路桥梁施工；测量要点；质量控制措施引言高架桥工程的质量直接关系到国家的经济和社会的发展，而高架桥工程中存在的诸多不良因素，将极大地缩短高架桥的服役时间。

为此，应加强对路桥工程勘察技术的研究，选用适当的施工资料，加强对工程勘察技术的研究，以保证工程的安全、稳定。

1公路桥梁工程测量的具体内容公路桥的测绘工作是一个贯穿于工程建设的全过程，从设计到竣工检验、验收，都有大量的工程测绘工作。

此外，为了保证建筑材料能够满足项目的施工需要，对建筑材料的质量进行检验和管理，也属于建设工程测量小组的责任范围，这对于测量工程队和整个施工进程都具有十分重要的作用。

在我国，对高架桥测绘工作进行了全面而系统的研究。

1.1控制测量在工程施工过程中，控制测量是工程施工过程中的一个关键步骤，也是工程施工过程中的一个关键步骤。

例如，要按照地形图中的控制网点和相关的计算数据对其进行进一步的测量，保证各种地形状态在地形图中与控制站的真实情况一致，从而保证了后续施工的质量。

1.2施工图设计在编制图纸时，要以前期建设场地的调查资料和详细的方案设计数据为依据，同时，对最佳的设计和最佳的建设路线进行选择，也要在1∶2000的规划中进行。

在建设工程的图纸制定完毕之后，对特定的测量项目的设计工作必须进行。

在施工图编制阶段，具体的测绘工作包括：对施工点进行横向和纵向的勘测，对各施工点进行地貌观测，对各施工点进行地貌观测，并对各施工点进行观测。

2公路桥梁施工测量要点2.1公路桥梁中轴线测量高架桥中轴线是高架桥工程测量中的一个关键问题。

高架桥梁施工测量（1）下部结构的测设本工程的桩基、承台、立柱、盖梁均采用坐标法测定。

为了确保下部结构的测设精度，尽量从控制点直接测设墩位，只要控制点能通视放样位置，尽量不设中间点，宁可计算时多算几个点，在放样时就减少了需要转点来测设桥墩位置的出现频率。

A、桩基放样根据施工图计算桥墩上桩位的坐标，从控制点直接测设桩位坐标，并用钢尺复核每只桥墩中桩与桩的相对位置，再填写桩基轴线和桩位标志记录。

B、承台放样根据施工图计算承台纵横轴线上某点坐标，一侧3点到4点，共计12点到16点。

在实际测设时，从控制点只使用其中4点（即一侧1点），以确保承台放样速度不受因基坑开挖大小，场地堆物等因素的影响，同样地也减少了利用转点测设承台要素的出现，测设完毕后用混凝土保护承台轴线桩。

C、立柱放样根据承台轴线桩测设立柱纵横轴线。

如发现承台轴线桩被破坏或位移迹象，从控制点复测轴线桩。

立柱纵横轴线用红三角标注在已浇完毕的承台上。

D、盖梁放样盖梁是控制跨径和桥面标高的重要项目，因此盖梁测设时要确保精度。

具体测设时可根据桥墩控制点坐标计算盖梁底板边框上4个角的设计坐标，然后从控制点直接测设4点位置，再用钢尺检查4点的相对距离并丈量跨径以确保梁位置。

（2）上部结构施工的测量首先测设桥梁纵轴线（轨道线）和桥墩横轴线，再将箱梁的平面坐标点投影到地面，放出设计箱梁中心线，再将平面坐标点向空间投测，准确地投放到箱梁的投影平面及支撑系统上。

严格控制梁底标高，箱梁支架的高度应根据箱梁底模标高来确定。

（3）桥面系、栏板的测设采用坐标法和常规测设方法相结合的手段来测设。

首先根据平面线型要素表用坐标法测设要素点位置（中线和边线），即测设直线和曲线的起讫点，然后用常规测设方法根据要素点位置，按照施工需要测设线上各点，直线用通视法，曲线用偏角法。

桥梁工程施工中的测量与控制技术与方法引言：桥梁作为交通运输的重要组成部分，其施工质量直接影响到交通安全与效率。

在桥梁工程的施工过程中，测量与控制技术发挥着至关重要的作用。

本文将探讨桥梁工程施工中的测量与控制技术与方法，并就其应用场景、测量技术、控制方法等方面进行阐述。

一、测量与控制的意义桥梁工程的施工中，精确的测量与控制技术可以保证工程的精度、安全与质量。

通过测量技术可以获取各种参数与数据，据此采取相应的控制方法，确保施工过程的准确度和安全性。

二、测量与控制的应用场景1. 基础施工：在桥梁工程的基础施工中，测量与控制技术可以用于确定桥墩与桥台的位置、高程等参数，以及控制其施工过程中的水平度与垂直度。

2. 桥梁梁面施工：在桥梁的梁面施工中，测量与控制技术可以用于确定梁体的几何形状与尺寸，并对其进行定位与调整，确保各个梁体的相互配合与连接质量。

3. 桥梁拱桥施工：对于拱桥的施工，测量与控制技术可以用来确定拱轴线的曲率、半径等参数，并保持对称性、均衡性与稳定性。

4. 翼墙与护坡施工：在桥梁工程中，翼墙与护坡的施工对桥梁的交通安全具有重要意义。

测量与控制技术可以对施工过程中的角度、高程等进行测量，并根据测量结果进行相应调整，确保施工质量。

三、测量技术1. 全站仪测量：全站仪是一种高精度测量仪器，可以同时测量水平角、垂直角与斜距，广泛应用于桥梁工程的测量中。

2. 建筑物信息模型（BIM）技术：借助BIM技术，可以进行桥梁工程的三维建模与虚拟仿真，实现施工过程的可视化与数字化，并根据模拟结果进行相应的测量与控制。

3. 激光测距仪：激光测距仪是一种便携式测量设备，可以通过测量光束的时间差来确定测量目标与仪器的距离。

在桥梁工程的测量中，激光测距仪可用于测量桥墩、桥台等部位的高程。

四、控制方法1. 实时监控系统：通过在施工现场部署传感器与监测设备，可以实时监控桥梁的形变、应力等情况。

一旦发现异常，及时采取相应措施，确保施工的安全性。

市政路桥工程测量技术的要点和控制措施一、要点：1.准确测量：市政路桥工程测量需要使用准确的测量仪器和技术，如全站仪、测距仪、水准仪等。

测量人员应熟练掌握测量仪器的操作和数据处理方法，确保测量的准确性。

2.建立统一坐标系统：市政路桥工程需要建立统一的坐标系统，确保各个测量点的位置和高程能够准确对应。

建立坐标系统需要选择合适的基准点和控制点，并进行精确测量和校正。

3.系统测量：市政路桥工程测量需要对整个工程进行系统测量，包括起止点的测量、线路的测量、剖面的测量等。

测量应覆盖整个工程的施工范围，并按照相关规范和标准进行测量。

4.动态监测：市政路桥工程施工过程中需要进行动态监测，及时掌握变形和位移情况。

监测包括水平位移、垂直位移、沉降等方面的测量，以及温度、风力等环境参数的监测。

监测数据应及时记录和分析，确保工程施工的安全性。

5.数据管理：市政路桥工程测量产生的大量数据需要进行有效管理和处理。

数据应按照项目和测量点进行分类和归档，建立完整的数据库。

数据应进行备份和存储，以备后续使用。

二、控制措施：1.人员培训：市政路桥工程测量需要专门的测量人员进行操作和管理。

测量人员应具备相关的理论知识和实践经验，熟悉测量仪器的使用和维护，能够独立进行测量工作。

2.质量控制：市政路桥工程测量需要建立严格的质量控制制度，包括测量过程中的检查和核对，以及测量结果的验证和校验。

测量数据应经过专门人员的审核和验算，确保数据的准确性和可靠性。

3.设备检测和校准：市政路桥工程测量仪器需要定期进行检测和校准，保证其精度和准确性。

检测和校准应由专门的检测机构进行，并按照相关规范和标准进行。

校准结果应记录和归档，以备后续追溯和参考。

4.环境控制：市政路桥工程测量需要在合适的环境条件下进行，避免大雨、大风等恶劣天气对测量结果的影响。

同时，需要进行环境参数的监测，如温度、湿度等，以了解环境对测量的影响，并进行相应的修正和控制。

5.管理流程：市政路桥工程测量需要建立科学合理的管理流程，包括测量任务的分配、数据的采集和处理、测量结果的审查和验收等。
