《给水管网工程设计》课件

质量记录
维护保养
根据管网材质和运行状况，制定合理的维护保养计划，对管道、阀门等设施进行定期保养和维修。
档案管理
建立完善的档案管理系统，对管网图纸、维修记录等进行归档管理，方便后期查询和使用。
应急处理
建立应急处理机制，对突发性事件进行快速响应和处理，保障供水安全。
运行管理
建立健全的运行管理制度，定期巡查和维护给水管网，确保其正常运行。
功能
定义
给水管网是城市基础设施的重要组成部分，直接关系到居民的饮用水安全和生活质量，是保障民生的基础工程。
保障民生
给水管网的建设和维护能够带动相关产业的发展，为城市经济建设提供支撑。
促进经济发展
给水管网的安全运行对于维护社会稳定具有重要意义，一旦发生供水事故，将对社会造成严重影响。
维护社会稳定
给水管网工程的历史可以追溯到古代，随着城市化进程的不断加速，给水管网工程的技术和规模也不断发展和完善。
《给水管网工程设计》ppt课件
目录
给水管网工程概述给水管网设计基础给水管网系统规划给水管网结构设计给水管网施工与维护给水管网工程案例分析
01
CHAPTER
给水管网工程概述
给水管网是指由管道、泵站、调节构筑物、水塔等设施组成的系统，用于将饮用水输送到用户家中。
给水管网的主要功能是确保用户能够方便、安全地获得足够的饮用水，满足人们的日常生活需求。
总结词
05
CHAPTER
给水管网施工与维护
根据管网规模、地形地貌、交通状况等因素，选择合适的施工方法，如明挖、顶管、盾构等。
施工方法
根据管材、管径、埋深等要求，采用适当的施工工艺，如管沟开挖、管道安装、回填等。
施工工艺

《小区给水排水》课件

施工建设与管理
隐蔽工程验收与记录。项目管理进度控制：确保按期完成建设任务。
施工建设与管理
成本控制
合理使用项目经费，避免超预算。
质量控制
确保工程符合设计要求和相关标准。
安全管理
预防施工事故，确保人员和财产安全。
05
小区给水排水系统运营与维护
运营管理
建立运营管理制度
01
制定小区给水排水系统的运营管理规定，明确各岗位的职责和
排水的监测和维护
对排水系统进行监测和维护，以确保其正常运行并降低故障
发生的概率。
04
小区给水排水系统设计与建设
设计原则与标准
设计原则
确保供水安全、稳定，排水顺畅、环保。
标准依据
国家及地方的相关给水排水设计规范、技术规程和环保要求。
设计内容与程序
设计内容确定水源和水质要求。
计算给水、排水量。
THANK YOU
小区给水管理
水质管理
定期对供水进行检测，确保水质符合国家卫生标准。
水压管理
确保供水压力稳定，满足用户用水需求。
维修保养
对给水设备进行定期的维修保养，保证设备正常运行。
03
小区排水系统
小区排水种类
生活污水
来自居民日常生活产生的废水，包括洗涤、卫生等用途产生的污水。
雨水
由降雨、融雪等自然降水形成的水流，需进行有组织的排放或利用。
维护公共卫生
保障财产安全
有效的给水排水系统可以及时排除雨水，防止洪水等自然灾害对小区财产的损害。
良好的给水排水系统可以有效收集、处理和排放生活污水，防止水源污染，维护公共卫生。
小区给水排水发展历程

《住宅小区给排水》课件

总结
住宅小区给排水系统的重要性
住宅小区给排水系统是保障居民生活质量和环境卫生的重要设施。
管理与维护的重要性
定期维护和有效管理能够延长住宅小区给排水系统的使用寿命。
项目中应注意的问题和解决方法
在项目中需要注意设计要求和施工要点，及时处理问题。Biblioteka 《住宅小区给排水》PPT 课件
住宅小区给排水系统是指为了满足居民日常生活所需，对住宅小区内的水的供应和排放进行合理的规划和设计。
概述
什么是住宅小区给排水系统
住宅小区给排水系统是指为了满足居民日常生活所需，对住宅小区内的水的供应和排放进行合理的规划和设计。
为什么需要用住宅小区给排水系统
住宅小区给排水系统能够有效地解决居民日常生活中产生的废水和雨水排放问题，保证住宅小区的卫生和环境质量。
组成
进水系统
冷水供应系统、热水供应系统和生活污水系统组成了住宅小区的进水系统。
排水系统
雨水排放系统和生活污水排放系统构成了住宅小区的排水系统。
设计与施工
1
设计要求
外部设计、内部设计和管道材质是住
施工要点
2
宅小区给排水系统设计的重要要求。
管道敷设、各部位连接和泵站配置是住宅小区给排水系统施工中需要注意
的要点。
维护与管理
日常维护
清洁管道、更换损坏管件和防止管道堵塞是住宅小区给排水系统日常维护的关键。
档案管理
管道图纸、工程记录和设备清单是住宅小区给排水系统档案管理的重要内容。
问题与处理
1 常见问题
2 处理方法
管道老化、管道堵塞和排水不畅是住宅小区给排水系统常见的问题。
管道更换、管道疏通和排水管道清洗是解决住宅小区给排水系统问题的有效方法。

第十章居住小区给水排水工程-PPT文档资料

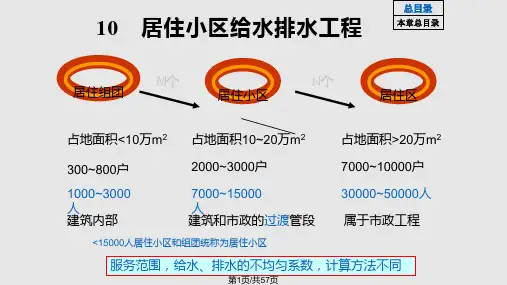

居住组团：人口1000～3000 居住小区：人口7000 ～15000
城市居住区：人口30000～50000
居住小区给水排水管道，是建筑给水排水管道和市政给水排水管道的过渡管段。
10.1
居住小区给水系统
10.1.1
居住小区给水水源
居住小区给水系统：水源、管道系统、二次加压泵房和贮水池组成。
水源：直接利用现有供水管网，也可以自备水源。
管道在建筑物单侧排列
雨水管热力管沟给水管污水管煤气管
建筑物
管道在建筑物单侧排列
居住小区管道布置
建筑物
热力管沟给水管污水管
煤气管热力管沟
居住小区管道布置
热力管沟给水管煤气管
建筑物
污水管热力管沟
居住Байду номын сангаас区管道布置
建筑物
热力管沟污水管煤气管
雨水口的布置、形式、数量应根据地形、建筑和道路的布置、雨水口布置位置、雨水流量、雨水口的泄流能力等因素经计算确定。
10.3
居住小区排水系统
10.3.3
居住小区排水管材和检查井
给水引入管的设计秒流量作为节点流量和管段流量
小区内配套文教、医疗保健、社区管理等设施、及绿化和景观用水、道路及广场洒水、公共设施用水等，均以平均用水小时平均秒流量计算。未预计水量和管网漏失量不计入管网节点流量，仅在计算小区管网与城市管网连接的引入管时考虑预留。不属于小区配套的公共建筑用水量应另计。
10.2
居住小区给水系统的水力计算
10.2.2 居住小区给水设计流量
2.接户管（建筑物给水引入管）设计流量的确定与计算 1）全部由室外管网直接供水：建筑物内生活用水设计秒流量

《小区给水排水》PPT课件

分质供水就是将优质饮用水系统作为城市主体供水系统，只供市民引用；而另设管网供给低品质水作为非饮用水系统，作为主体供水系统的补充。分压给水方式
由于在高层、多层建筑混合的居住小区中，高层建筑的高层局部无论是生活给水还是消防给水都需要对给水系统增压，才能满足用户使用要求，所以应该采用分压给水系统。采用分散调蓄增压、分片集中或者集中调蓄增压给水系统。
居民生活用水是指日常生活所需的饮用、洗涤、沐浴和冲洗便器等用水，居民生活用水量还应该包含居住小区内用水量不大的居委会、理发店、商店、粮店、邮局、银行等小型公共设施的用水。 b．公共建筑用水量
公共建筑用水量是指医院、中小学校、幼托、浴室、饭店、食堂、旅馆、洗衣房、影剧院等用水量较大的公共建筑用水量。 c．消防用水量
《小区给水排水》PPT课件

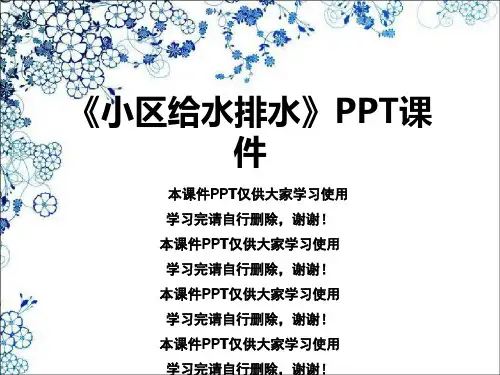

本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！
目录
目录
第0部分绪论第1部分建筑内部给水系统第2部分建筑消防给水系统第3部分建筑内部排水系统第4部分建筑雨水排水系统第5部分建筑热水供应系统第6部分饮水供应系统第7部分居住小区给水排水工程第8部分建筑中水工程第9部分专用建筑给水排水工程第10部分建筑给水排水设计程序、竣工验收及运行管理
7.1.3居住小区给水设计
1、当居住人口超3000人时，小区给水管网应成环状，并与城市管网连接收不少于2根，且应能通过70％设计流量。 2、局部水头应按沿程水头的15～20％计。 3、管道内流速按1～1.5m/s计，消防时取1.5～2.5m/s。 4、环状管网平差时，大环闭合差小于等于15kpa，小环小于等于5kpa。

2023-居住小区给水排水培训课件

布置在小区道路两侧用来灭火的消防设施。
5.1.2 设计用水量及给水系统设计流量
1．居住小区设计用水量计算居住小区最高日用水量包括居民生活用水量、公共建筑
用水量、消防用水量、浇洒道路和绿化用水量，以及管
网漏失水量和未预见水量。消防用水量仅用于校核管网
计算，不计入正常用水量。
〔1〕居民最高日生活用水量
敷设在室外综合管廊〔沟〕内的给水管道，宜在热水、热力管道下方，冷冻管和排水管的上方。给水管道与各种管道之问的净距，应满足安装操作的需要，且不宜小于0.3m。
生活给水管道不宜与输送易燃、可燃或有害的液体或气体的管道同管廊〔沟〕敷设。
室外给水管道的覆土深度，应根据土壤冰冻深度、车辆荷载、管道材质及管道交叉等因素确定。管顶最小覆土深度不得小于土壤冰冻线以下0.15m，行车道下的管线覆土深度不宜小于0. 7m。
式中 Qb——水泵出水量，m3／h； Qd——最高日用水量，m3／d； Tb——水泵每天运行时间，h。
2. 贮水设施
② 水泵的扬程
当水泵与水塔〔高位水箱〕联合供水时
Hb HY h
当水泵单独供水时
Hb HY h Hc
③水泵的选择选择水泵时，根据用水需要的流量和扬程进行选型。 ④泵站内管路布置水泵宜自灌吸水，每台水泵宜设置单独从水池吸水的吸水管。 ⑤其它泵房还需要加强细节设置，泵房内宜有检修水泵的场地，检修场地尺寸宜按水泵或电机外形尺寸四周有不小于0.7m的通道确定。
小时变化系数 Kh
3.0～2.5 2.8～2.3
2.5～2.0
2.3～1.8
5.1.2 设计用水量及给水系统设计流量
〔3〕居住小区浇洒道路和绿地用水量
Q3
q3 N 3 K 1000

第10章居住小区给水排水工程PPT课件

当给水管道敷设在下面时，应设置钢套管，钢套管的两端应采用防水材料封闭。
第14页/共57页
10 居住小区给水排水工程
10.1 居住小区给水工程
10.1.4 居住小区给水系统水力计算
10.1.4.1 设计用水量：8 居民生活用水量
公共建筑用水量
绿化用水量
水景、娱乐设施用水量
道路、广场用水量
公用设施用水量
时平均用水量为管段流量。
类型、标准、qd、kh、T
居住小区内配套的文体、餐饮娱乐、商铺及市场等设施：其最大用水时时段与住宅的最大用水时时段基本重合，应按10.1.4.1确定的设计用水量计算最大用水时平均用水量为节点流量。
第27页/共57页
链接：服务人数表
10 居住小区给水排水工程
10.1 居住小区给水工程
10.1 居住小区给水工程 10.1.3 管道布置与敷设
总目录
本章总目录
给DN
垂直净距
水平净距
水平净距
建筑物
建筑物外墙> 1m
{ 管道敷设要求
管水平>0.5m 管垂直>0.1m
管廊 ( 沟 ) >0.3m
净距指管外壁(套管外壁或保温管壳外壁）距离室外给水管道上的阀门，宜设置阀门井或阀门套筒。
链接：地下管线 ( 构筑物 ) 间最小净距
10.1.4 居住小区给水系统水力计算
10.1.4.4 设计流量
1）、2）中的其他
总目录
本章总目录
★其他：居住小区内配套的社区管理、绿化和景观用水、道路及广场洒水等设施的用水时间与住宅的最大用水时并不重合，均以平均时用水量计算节点流量。
室、饭店、食堂、旅馆、洗衣房、影剧院等用水量较大的公共建筑用水量。

给水管网工程设计重点PPT课件

第二分区包括：北京、天津、河北、山东、山西、山西的大部分，甘肃、宁夏、辽宁的南部，河南北部，青海偏东和江苏偏北的一小部分；
第三分区包括：上海、浙江的全部，江西、安徽、江苏的大部分，福建北部、湖南、湖北的东部，河南南部；
第四分区包括：广东、台湾的南部，广西的大部分，福建、云南的南部；
第五分区包括：贵州的全部、四川、云南的大部分，湖南、湖北的西部，陕西和甘肃在秦岭以南的地区，广西偏北的一小部分
二级泵站
q45 Q5 q3 4 Q4 Q5
q23 Q3 Q4 Q5 Q8 Q11
第19页/共84页
2. 环状网
流量分配有多种组合方案基本原则：满足供水可靠性前提下，兼顾经济性。
第20页/共84页
方法和步骤：
➢ 确定控制点位置，管网主导流向； ➢ 参照主导流向拟定各管段水流方向，以最短距离
式中 q f — —消防用水量定额，L / s； N f — —同时发生火灾次数。
第7页/共84页

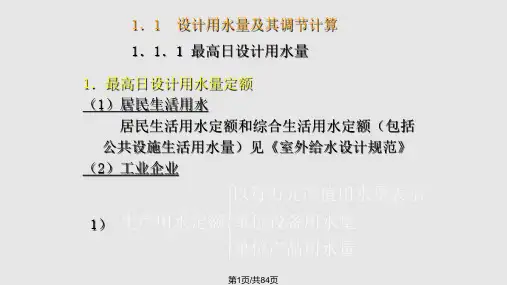

1．1．2 设计用水量变化及其调节计算
1．设计用水量变化规律的确定可用变化系数（粗略）或变化曲线（比较精确）。
无详细资料时，可供参考。（1）最高日城市综合用水的时变化系数Kh宜采用
1.3～1.6，日变化系数Kd 1.1～1.5；（2）工业企业职工生活用水时变化系数为2.5～3.0。（3）工业生产用水可均匀分配。
第27页/共84页
2.1.2 污水设计流量的计算（续1）
（1）居住区生活污水量计算
Q1
n N KZ 24 3600
式中：Q1——居住区生活污水设计流量，L/s； n——居住区生活污水量标准（L/(d.人)），按《室外排水设计规范》选用，欧洲的典型值为
200（L/(d.人)），美国的典型值为250~450 （L/(d.人)）； N——设计人口数，按规划部门根据统计资料提供
