建筑给水排水工程习题
一、选择
1、当资料不全时，建筑物内的生活用水低位水池有效容积按哪一条计算是正确的？（A）
A 按最高日用水量的20%~25%确定
B 按最高日用水量的35%~40%确定
C 按平均日用水量确定
D 按平均日用水量的60%确定
2、在装设备通透性吊顶的场所，喷头应布置在_____;系统的喷水强度应按_____确定。（C）
A 吊顶下 常规系统设计基本参数1.3倍
B 吊顶下 常规系统设计基本参数
C 顶板下 常规系统设计基本参数1.3倍
D 顶板下 常规系统设计基本参数
3、下列哪一个情况排水系统应设环形通气管？（B）
A 连接4个及4个以上卫生器具的横支管。
B 连接4个及4个以上卫生器具的横支管的长度大于12m的排水横支管。
C连接7个及7个以上大便器具的污水横支管。
D 对卫生、噪音要求较高的建筑物内不设环形通气管，仅设器具通气管。
4、给水管网的压力高于配水点允许的最高使用压力是应设减压设施。采用比例式减压阀的减压不宜大于____。（B）
A 2 :1 B 3 :1 C 5 :1 D 6 :1
5、某建筑物内的生活给水系统，当卫生器具给水配水处的静水压力超过规定值时，宜采用何种措施？（A）
A 减压限流 B 排气阀 C 水泵多功能控制阀 D 水锤吸纳器
7、在设计自动喷水灭火系统时，配水管道的工作压力不应大于____；湿式系统、干式系统的喷水头动作后应由____直接连锁自动启动供水泵。（B）
A 1.2 MPa 火灾报警信号 B 1.2 MPa 压力开关
C 0.4 MPa 火灾报警信号 D 0.4 MPa 压力开关
8、请指出正确的水泵吸水管的连接方式。（C）
A 吸水管设在虹吸管段 B 吸水管向下坡向水泵
计算原理参照《全国民用建筑工程设计技术措施2009》，《建筑给水排水工程》（中国建筑工业出版社）
基本计算公式
1、最不利点消火栓流量：
qxhBHq
式中：qxh -- 水枪喷嘴射出流量(L/s) （依据规范需要与水枪的额定流量进行比较，取较大值）
B -- 水枪水流特性系数
Hq -- 水枪喷嘴造成一定长度的充实水柱所需水压（mH2 O）
2、最不利点消火栓压力：
222BqqLAHHhHxhxhddskqdxh
式中：Hxh -- 消火栓栓口的最低水压(0.010MPa)
hd --消防水带的水头损失(0.01MPa)
hq -- 水枪喷嘴造成一定长度的充实水柱所需水压(0.01MPa)
Ad -- 水带的比阻
Ld -- 水带的长度(m)
qxh -- 水枪喷嘴射出流量(L/s)
B-水枪水流特性系数
Hsk -- 消火栓栓口水头损失，宜取0.02Mpa
3、次不利点消火栓压力：
jfxhxhhhHH层高最次
式中：H层高 -- 消火栓间隔的楼层高(m)
Hf+j -- 两个消火栓之间的沿程、局部水头损失(m)
4、次不利点消火栓流量：
BLAHqddxhxh12次次
（依据规范需要与水枪的额定流量进行比较，取较大值）
5、流速V：
24jxhDqv
式中：qxh -- 管段流量L/s
Dj -- 管道的计算内径（m）
6、水力坡降：
3.1200107.0jdvi
1）沿程水头损失
参数意义单位值注
V管道内的平均水流速度m/s4.000消火栓给水系统不宜大于2.5，自动喷水灭火系统不宜大
管道内的水流量m³/s0.020
管内径的最小值mm79.788
选择管径DNmm80.000
dj管道计算内径m0.079按照选择的管径，用该管道内径减1mm后除以1000
复核管道内的平均流速m/s4.080
i管道单位长度水头损失MPa/m0.004829
管段长度m50.000
该管段沿程水头损失MPa0.241441
2）局部水头损失
占沿程水头损失的百分比0.200
该管段局部水头损失MPa0.048288
注意:生活、消防共用给水管网或生产、消防共用给水管网为20%
消火栓给水系统管网为10%
自动喷水灭火系统管网为20%
3）总水头损失0.289729MPa
注：方框内是需要输入的内容，计算结果用阴影标示。水灭火系统不宜大于5
径减1mm后除以1000

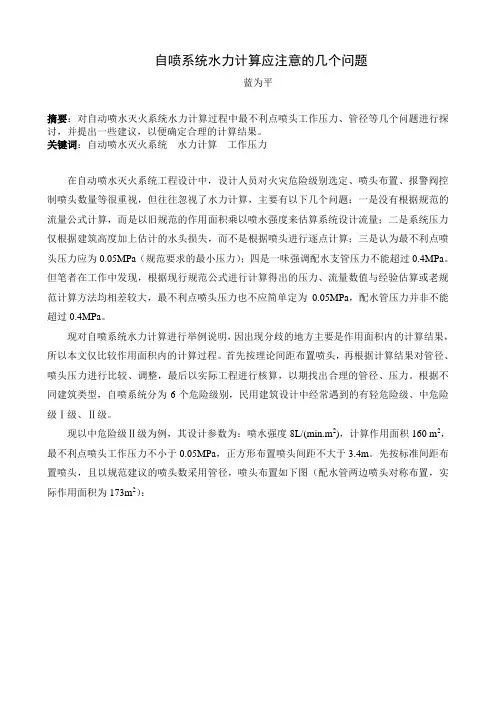

自喷系统水力计算应注意的几个问题
蓝为平
摘要：对自动喷水灭火系统水力计算过程中最不利点喷头工作压力、管径等几个问题进行探讨，并提出一些建议，以便确定合理的计算结果。
关键词：自动喷水灭火系统 水力计算 工作压力
在自动喷水灭火系统工程设计中，设计人员对火灾危险级别选定、喷头布置、报警阀控制喷头数量等很重视，但往往忽视了水力计算，主要有以下几个问题：一是没有根据规范的流量公式计算，而是以旧规范的作用面积乘以喷水强度来估算系统设计流量；二是系统压力仅根据建筑高度加上估计的水头损失，而不是根据喷头进行逐点计算；三是认为最不利点喷头压力应为0.05MPa（规范要求的最小压力）；四是一味强调配水支管压力不能超过0.4MPa。但笔者在工作中发现，根据现行规范公式进行计算得出的压力、流量数值与经验估算或老规范计算方法均相差较大，最不利点喷头压力也不应简单定为0.05MPa，配水管压力并非不能超过0.4MPa。
现对自喷系统水力计算进行举例说明，因出现分歧的地方主要是作用面积内的计算结果，所以本文仅比较作用面积内的计算过程。首先按理论间距布置喷头，再根据计算结果对管径、喷头压力进行比较、调整，最后以实际工程进行核算，以期找出合理的管径、压力。根据不同建筑类型，自喷系统分为6个危险级别，民用建筑设计中经常遇到的有轻危险级、中危险级Ⅰ级、Ⅱ级。
现以中危险级Ⅱ级为例，其设计参数为：喷水强度8L/(min.m2)，计算作用面积160 m2，最不利点喷头工作压力不小于0.05MPa，正方形布置喷头间距不大于3.4m。先按标准间距布置喷头，且以规范建议的喷头数采用管径，喷头布置如下图（配水管两边喷头对称布置，实际作用面积为173m2）：
1、最不利点喷头工作压力的确定
规范要求不得小于0.05MPa，且需经水力计算确定。本例先取0.05MPa，用水力计算软件计算结果见下表：
前编
号 后编
号 流量
(l/s) 调整q
