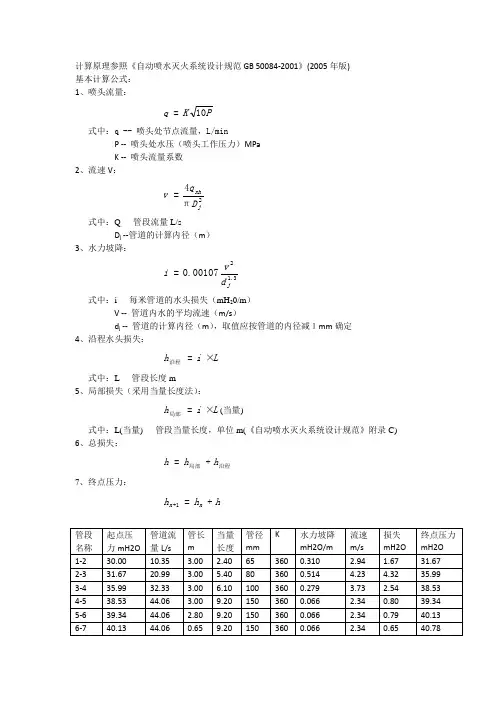

计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》(2005年版)
基本计算公式：
1、喷头流量：
PKq10=
式中：q -- 喷头处节点流量，L/min
P -- 喷头处水压（喷头工作压力）MPa
K -- 喷头流量系数
2、流速V：
2π4jxhDqv=
式中：Q -- 管段流量L/s
Dj --管道的计算内径（m）
3、水力坡降：
3.1200107.0jdvi=
式中：i -- 每米管道的水头损失（mH20/m）
V -- 管道内水的平均流速（m/s）
dj -- 管道的计算内径（m），取值应按管道的内径减１mm确定
4、沿程水头损失：
Lih×=沿程
式中：L -- 管段长度m
5、局部损失（采用当量长度法）：
Lih×=局部(当量)
式中：L(当量) -- 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C)
6、总损失：
沿程局部hhh+=
7、终点压力：
hhhnn+=+1
管段名称 起点压力mH2O 管道流量L/s 管长m 当量长度 管径mm K 水力坡降mH2O/m 流速m/s 损失mH2O 终点压力mH2O
1-2 30.00 10.35 3.00 2.40 65 360 0.310 2.94 1.67 31.67
2-3 31.67 20.99 3.00 5.40 80 360 0.514 4.23 4.32 35.99
3-4 35.99 32.33 3.00 6.10 100 360 0.279 3.73 2.54 38.53

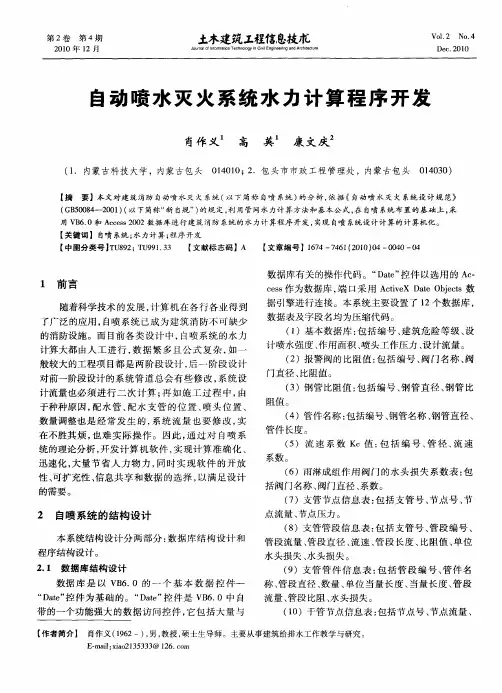

第２卷第４期 ２０１０年１２月 Ｖｏ１．２ Ｎｏ．４ Ｄｅｃ．２０１Ｏ
自动喷水灭火系统水力计算程序开发
肖作义 高 英 康文庆
（１．内蒙古科技大学，内蒙古包头０１４０１０；２．包头市市政工程管理处，内蒙古包头０１４０３０）
【摘要】本文对建筑消防自动喷水灭火系统（以下简称自喷系统）的分析，依据《自动喷水灭火系统设计规范》 （ＧＢ５００８４－－２００１）（以下简称“新自规”）的规定，利用管网水力计算方法和基本公式，在自喷系统布置的基础上，采 用ＶＢ６．０和Ａｃｃｅｓｓ ２００２数据库进行建筑消防系统的水力计算程序开发，实现自喷系统设计计算的计算机化。 【关键词】自喷系统；水力计算；程序开发 【中图分类号］ＴＵ８９２；ＴＵ９９１．３３ （文献标志码】Ａ 【文章编号】１６７４—７４６１（２０１０）０４—００４０—０４
１前言
随着科学技术的发展，计算机在各行各业得到
了广泛的应用，自喷系统已成为建筑消防不可缺少
的消防设施。而目前各类设计中，自喷系统的水力
计算大都由人工进行，数据繁多且公式复杂，如一
般较大的工程项目都是两阶段设计，后一阶段设计
对前一阶段设计的系统管道总会有些修改，系统设
计流量也必须进行二次计算；再如施工过程中，由
于种种原因，配水管、配水支管的位置、喷头位置、
数量调整也是经常发生的，系统流量也要修改，实
在不胜其烦，也难实际操作。因此，通过对自喷系
统的理论分析，开发计算机软件，实现计算准确化、
迅速化，大量节省人力物力，同时实现软件的开放
性、可扩充性、信息共享和数据的选择，以满足设计
的需要。
２ 自喷系统的结构设计
本系统结构设计分两部分：数据库结构设计和
程序结构设计。
２．１数据库结构设计
数据库是以ＶＢ６．０的一个基本数据控件一
“Ｄａｔｅ”控件为基础的。“Ｄａｔｅ”控件是ＶＢ６．０中自
带的一个功能强大的数据访问控件，它包括大量与 数据库有关的操作代码。“Ｄａｔｅ”控件以选用的Ａｃ－
计算原理参照《全国民用建筑工程设计技术措施2009》，《建筑给水排水工程》（中国建筑工业出版社）
基本计算公式
1、最不利点消火栓流量：
qxhBHq
式中：qxh -- 水枪喷嘴射出流量(L/s) （依据规范需要与水枪的额定流量进行比较，取较大值）
B -- 水枪水流特性系数
Hq -- 水枪喷嘴造成一定长度的充实水柱所需水压（mH2 O）
2、最不利点消火栓压力：
222BqqLAHHhHxhxhddskqdxh
式中：Hxh -- 消火栓栓口的最低水压(0.010MPa)
hd --消防水带的水头损失(0.01MPa)
hq -- 水枪喷嘴造成一定长度的充实水柱所需水压(0.01MPa)
Ad -- 水带的比阻
Ld -- 水带的长度(m)
qxh -- 水枪喷嘴射出流量(L/s)
B-水枪水流特性系数
Hsk -- 消火栓栓口水头损失，宜取0.02Mpa
3、次不利点消火栓压力：
jfxhxhhhHH层高最次
式中：H层高 -- 消火栓间隔的楼层高(m)
Hf+j -- 两个消火栓之间的沿程、局部水头损失(m)
4、次不利点消火栓流量：
BLAHqddxhxh12次次
（依据规范需要与水枪的额定流量进行比较，取较大值）
5、流速V：
24jxhDqv
式中：qxh -- 管段流量L/s
Dj -- 管道的计算内径（m）
6、水力坡降：
3.1200107.0jdvi
nfpa水力计算
NFPA水力计算是一个涉及自动喷水灭火系统的关键过程，它确保系统在设计、安装和运行过程中能够满足特定的火灾控制和灭火要求。这个过程遵循美国消防协会（NFPA）的标准，特别是《自动喷水灭火系统安装标准》NFPA 13。
在NFPA水力计算中，首先需要考虑的是火灾危险等级。不同的建筑物或区域由于其用途、材料和其他因素，可能具有不同的火灾危险等级。每个等级都对应着一套特定的设计参数和要求，以确保灭火系统能够有效地应对潜在的火灾风险。
接下来，根据火灾危险等级，需要选择合适的喷水强度和作用面积。喷水强度指的是单位时间内喷向火灾的水量，而作用面积则是这些水能够覆盖的区域。选择适当的喷水强度和作用面积对于灭火系统的效率至关重要。如果喷水强度不足，可能无法迅速控制火势；而如果作用面积过大，则可能导致水资源的浪费和灭火效果的下降。
在NFPA水力计算中，还需要考虑管道系统的设计和布置。这包括选择合适的管道材料、直径和连接方式，以确保水能够顺畅地流动到每个喷头，并在需要时提供足够的压力。此外，还需要考虑系统的流量和阻力损失，以确保在火灾发生时，系统能够提供足够的灭火用水。
总之，NFPA水力计算是一个复杂而关键的过程，它涉及到多个因素的综合考虑和权衡。通过遵循NFPA 13等标准，并采用科学的方法进行计算和设计，可以确保自动喷水灭火系统能够在火灾发生时发挥最大的效用，从而保护人们的生命和财产安全。
