海康监控远程存储方案

XX监控解决方案一、二、系统架构三、四、系统功能1.2.已有的9个园区的模拟硬盘录像机、新建的每个园区的10个重点部位的摄像机、鹰眼等前端设备都可以通过海康协议无缝接入新建的集控中心管理平台，通过管理平台可以远程查看实时视频，调取前端录像，同时可以解码上墙到显示大屏。

3.4.考虑到后期还有新建园区的监控录像也要汇聚到集控中心，所以采用海康威视云储存方案。

云存储系统的建设在不同的阶段可能会有不同的容量要求。

随着项目的不断扩大、应用的不断加强，容量将会不断扩大。

云存储可以提供动态扩展功能，可以在线系统增加、减少设备时业务不中断。

设备一旦融入云存储系统后立即可用作为整体存储资源的一部分进行调用。

三、产品介绍1.新建重点位置摄像机采用具有智能分析的星光级球机DS-2DF7230IW系列200万像素红外网络高清高速智能球机Smart功能●●Smart跟踪：支持手动跟踪、全景跟踪、事件跟踪等多种跟踪方式并支持多场景巡航跟踪功能●●Smart侦测：支持人脸侦测、区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测、徘徊侦测、人员聚集侦测、快速移动侦测、停车侦测、物品遗留侦测、物品拿取侦测、音频异常侦测、移动侦测、视频遮挡侦测功能●●Smart录像：支持断网续传功能保证录像不丢失，配合Smart NVR实现事件录像的二次智能检索、分析和浓缩播放●●Smart图像增强：支持透雾、强光抑制、电子防抖、Smart IR防红外过曝技术●●Smart编码：支持低码率、ROI感兴趣区域增强编码、SVC自适应编码技术●●Smart报警：支持网线断、IP地址冲突、存储器满、存储器错、非法访问异常检测并联动报警的功能红外功能：●●采用高效红外阵列，低功耗，照射距离达180m●●红外灯与倍率距离匹配算法，根据倍率及距离调节红外灯亮度和●●防雷、防浪涌、防突波，IP66防护等级●●支持定时任务功能，多种定时任务模式可选机芯功能：●●30倍光学变倍，16倍数字变倍●●支持自动光圈、自动聚焦、自动白平衡、背光补偿、宽动态、3D数字降噪●●支持区域曝光、区域聚焦功能●●支持超低照度，0.02Lux/F1.6(彩色),0.002Lux/F1.6(黑白) ,0Lux with IR●●支持隐私遮蔽，多区域可设网络功能：●●支持以太网控制，同时支持模拟输出●●最大支持128G的Micro SD/SDHC/SDXC卡存储●●支持三码流技术，每路码流可独立配置分辨率及帧率●袁型号参数蚇DS-2DF7230IW系列（详见订货型号）薃200万像素红外网络高清高速智能球机芈机芯蝿图像传感器螆1/2.8" Progressive Scan CMOS肈有效像素薆约240万像素蒁最低照度螈彩色：0.02Lux @ (F1.6，AGC ON)薈黑白：0.002Lux @(F1.6，AGC ON)羃0 Lux with IR蕿白平衡虿自动 / 手动 / 自动跟踪白平衡 /室外/室内/日光灯白平衡/钠灯白平衡芀增益控制艿自动/手动蝿信噪比芈≥55dB螃3D降噪膁支持羅背光补偿薀支持肇宽动态螅支持莈区域曝光蒇支持蚃区域聚焦蚀支持芆电子快门蒀50Hz: 1/1-1/30,000s衿60Hz: 1/1-1/30,000s羆日夜模式薂自动ICR彩转黑聿数字变倍蒃16倍艿隐私遮蔽蒈最多8块区域；支持多种颜色可选莀聚焦模式蒈自动 / 半自动 / 手动袇镜头羃焦距蒂4.3-129mm, 30倍光学莇变倍速度蚄大约3秒(光学, 广角-望远) 膃水平视角羁65.5-2.11度(广角-望远) 薅近摄距薆10-1500mm(广角-望远) 葿光圈数蚇F1.6-F5.0蚄Smart功能膄Smart跟踪膀手动跟踪、全景跟踪、事件跟踪；支持多场景巡航跟踪螃Smart侦测薃人脸侦测、区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测、徘徊侦测、人员聚集侦测、快速移动侦测、停车侦测、物品遗留侦测、物品拿取侦测、音频异常侦测、移动侦测、视频遮挡侦测蒅Smart录像膅断网续传、智能后检索蚁Smart图像增强薇透雾、强光抑制、电子防抖、Smart IR莂Smart编码莁低码率、ROI、SVC蚆Smart报警袁网线断、IP地址冲突、存储器满、存储器错、非法访问膁功能莆水平范围螄360°连续旋转蚈水平速度蒇水平键控速度：0.1°-160°/s,速度可设袂水平预置点速度：240°/s莈垂直范围薈-2°-90° (-10°-90°可选，自动翻转) 莄垂直速度膈垂直键控速度：0.1°-120°/s,速度可设莃垂直预置点速度：200°/s技术参数2. 汉口北商贸市场大楼上方用鹰眼做全景监控薁DS-2DP1636Z-DDS-2DP1636Z-D星光级全景网络高清智能球机，采用一体化设计，单产品即可同时提供全景与特写画面，兼顾全景与细节。

海康威视小区监控方案简介随着城市化进程的加速发展，小区的安全问题越来越受到人们的关注。

为了提升小区的安全性，许多小区开始采用视频监控系统。

海康威视作为全球领先的视频监控解决方案提供商，为小区提供了一套高效可靠的监控方案。

本文将详细介绍海康威视小区监控方案的组成部分、功能特性以及安装和配置步骤。

组成部分海康威视小区监控方案由以下组成部分构成：1. 摄像头摄像头是小区监控系统的核心设备。

海康威视提供了各种型号的摄像头，包括固定式摄像头、云台摄像头和红外摄像头等。

这些摄像头具有高清、宽视角和远距离监控等特点，可以满足各种小区的监控需求。

2. 视频录像机视频录像机（NVR）是摄像头的图像数据存储设备。

海康威视的NVR支持多通道、高清录像、远程回放和多种存储方式等功能。

NVR可以通过网络连接到监控中心，方便管理员实时查看和管理监控画面。

3. 监控中心监控中心是整个小区监控系统的管理平台。

海康威视的监控中心软件提供了直观、易用的界面，可以对摄像头和NVR进行配置、控制和管理。

同时，监控中心还支持报警功能，当监控画面出现异常时，可以及时发送报警信息给管理员。

4. 配套设备除了上述核心设备外，海康威视还提供了一些配套设备，如视频墙、报警器和门禁系统等。

这些设备可以与监控系统无缝集成，提供更全面的安全保护。

功能特性海康威视小区监控方案具有以下功能特性：1. 高清画面摄像头采用先进的图像处理技术，可以提供清晰、细腻的高清画面。

无论是白天还是夜晚，都能捕捉到高质量的监控画面。

2. 多种监控模式摄像头支持多种监控模式，如全景监控、分区监控和追踪监控等。

用户可以根据实际需要选择合适的监控模式，确保小区的安全。

3. 远程监控用户可以通过手机、电脑等设备远程监控小区的情况。

只要有网络连接，就可以随时随地查看监控画面，保证小区的安全。

4. 智能分析海康威视的监控系统支持智能分析功能，可以自动识别出人员、车辆等目标，并进行行为分析。

海康威视IP SAN/NAS存储解决方案杭州海康威视数字技术有限公司杭分公司二〇〇九年六月目录1.基本需求 (4)1.1DVR/DVS需求 (4)1.2容量计算公式 (4)1.3容量计算 (4)1.4集中式共享存储 (5)1.5数据可靠性 (5)1.6可扩展性 (5)1.7高性能 (5)1.8网络需求 (5)2.解决方案 (6)2.1.方案选择 (6)2.1.1.DVR直接存储 (6)2.1.2.NAS附网存储 (6)2.1.3.IP存储网络 (6)2.2.方案描述 (7)2.2.1.系统原理图 (8)2.3.存储技术参数 (9)2.3.1.存储配置 (9)2.4.方案分析 (12)2.4.1.监控专用存储系统，充分满足性能要求 (12)2.4.2.同时提供IP SAN和NAS (12)2.4.3.极易管理（全中文） (13)2.4.4.独有安全技术 (13)2.4.5.高可扩充性 (13)2.4.6.高性价比 (13)2.4.7.数据存储的高可靠性和可用性 (14)3.DS-A20系列IP SAN/NAS存储产品 (15)4.DS-6X00HC/HF视频服务器 (18)4.1.产品概述 (18)4.2.订货型号 (18)4.3.硬件接口 (18)4.4.技术参数 (19)5.DS-6X00HC/HF-ATA视频服务器 (20)5.1.产品概述 (20)5.2.订货型号 (20)5.3.物理接口 (20)5.4.技术参数 (21)5.5.DS-2DF1-6XY系列网络球机 (22)1. 基本需求某银行需要64路视频监控系统，7*24小时监控，数据保存3个月便可以覆盖。

存储方案采用IP SAN/NAS 集中存储。

采用4CIF 格式，1Mbps 码流。

1.1 DVR/DVS 需求➢ 64路➢ 图象分辨率: 1Mpbs➢ 7*24小时➢ 保存时间：90天1.2 容量计算公式第一步：根据式（1）计算单个通道每小时所需要的存储容量i q , 单位MByte 。

海康威视监控平台存储解决方案随着社会的进步和安全意识的提高，监控设备在各个场所得到广泛应用。

而针对大规模的监控系统，存储是一个关键的问题。

海康威视是全球领先的监控设备供应商，他们提供了一套完善的监控平台存储解决方案，可以有效地满足各种场所的需求。

海康威视的监控平台存储解决方案主要包含三个方面：存储设备、存储管理软件和存储策略。

首先是存储设备。

海康威视提供的存储设备具有高效、稳定的特点，并且可以灵活地扩展存储容量。

他们提供了一系列的存储产品，包括硬盘录像机（DVR）、网络视频录像机（NVR）和网络存储设备（NAS）。

这些设备可以满足不同场所的需求，比如小型办公室、大型商场和工业园区等。

其次是存储管理软件。

海康威视的存储管理软件可以有效地管理和控制监控设备的存储，包括录像的存储、查找和回放等功能。

他们提供了一套完整的监控录像管理系统（VMS），可以对多个监控点的录像进行集中管理，提高数据的利用率和存储效果。

最后是存储策略。

海康威视提供了一套灵活的存储策略，可以根据实际需求进行调整。

他们的存储设备可以根据不同的录像质量和持续时间来设置存储空间的大小。

此外，海康威视提供了智能存储技术，可以根据录像内容的特点进行智能存储，比如对移动目标进行优先存储，从而减少存储空间的占用。

总之，海康威视的监控平台存储解决方案提供了一套完善的存储方案，可以满足不同场所的需求。

通过合理的存储设备、高效的存储管理软件和灵活的存储策略，用户可以实现高效、稳定的监控录像存储，并且可以根据实际需求进行扩展和调整。

海康威视的存储解决方案已经得到广泛的应用，并且赢得了市场的认可。

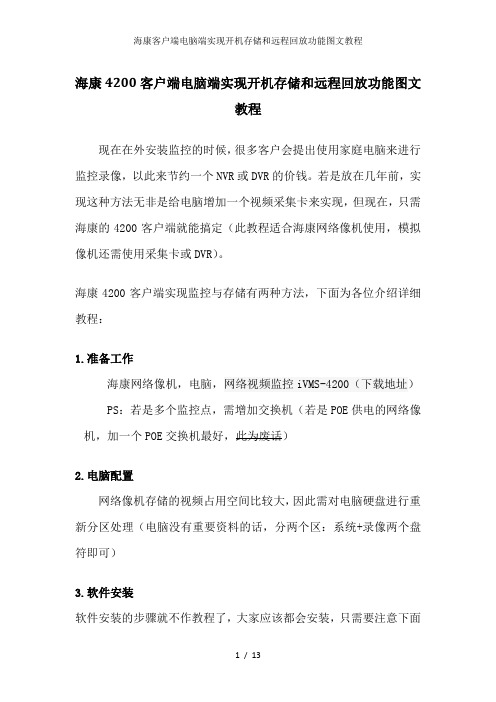

海康4200客户端电脑端实现开机存储和远程回放功能图文教程现在在外安装监控的时候，很多客户会提出使用家庭电脑来进行监控录像，以此来节约一个NVR或DVR的价钱。

若是放在几年前，实现这种方法无非是给电脑增加一个视频采集卡来实现，但现在，只需海康的4200客户端就能搞定（此教程适合海康网络像机使用，模拟像机还需使用采集卡或DVR）。

海康4200客户端实现监控与存储有两种方法，下面为各位介绍详细教程：1.准备工作海康网络像机，电脑，网络视频监控iVMS-4200（下载地址）PS：若是多个监控点，需增加交换机（若是POE供电的网络像机，加一个POE交换机最好，此为废话）2.电脑配置网络像机存储的视频占用空间比较大，因此需对电脑硬盘进行重新分区处理（电脑没有重要资料的话，分两个区：系统+录像两个盘符即可）3.软件安装软件安装的步骤就不作教程了，大家应该都会安装，只需要注意下面这点就行了勾上存储服务器（后面会讲到此功能），完成安装后电脑桌面会出现这两个图标4.软件录像配置方法一：打开软件后，在设备管理中添加网络像机添加完成后在主预览界面的监控点位置双击就可以看到鼠标移动到画面位置，会弹出如下界面此按键为手动录像，点击后，标识出现R图标，表示正在录像录像模式可以在存储计划中进行设置，可以设置成全天模式，也可以设置成移动侦测录像，根据需要选择录像存储路径设置：点击软件右上角：工具→系统配置→文件，进行配置录像回放：在上一步的录像存储路径中，可以找到存储的录像资料，录像的格式是MP4格式，用播放器或者软件自带的播放器都可打开录像进行回放以上所述录像方式，操作比较简单，但每次录像都需要手动点录像才能录，不点的话是不会自动录像的。

所以对于有些客户，电脑监控办公两用的话，会经常性的录不了像，因此在这推荐第二种方法!方法二：双击打开，打开后，电脑的右下角会出现图中圈住的图标右击存储服务器，选项自动启动，可以开机自动启动两个小方块都勾选上，电脑有密码的话需填写登录密码，填写完成后点击确定。

海康的异地存储方案引言在现代社会中，安全监控系统发挥着越来越重要的作用。

基于此，海康威视作为全球领先的安防解决方案提供商之一，致力于为用户提供高质量的监控设备和技术支持。

其中，异地存储方案作为安全监控系统中的重要组成部分，扮演着保护监控数据安全的关键角色。

本文将介绍海康的异地存储方案，在技术实现、优势和适用场景等方面进行详细分析和讨论。

技术实现海康的异地存储方案主要基于存储设备和网络传输技术来实现。

具体而言，该方案包括以下关键技术：存储设备海康提供的存储设备主要有硬盘录像机（DVR）和网络录像机（NVR）。

这些设备具有高性能的存储能力，能够满足不同规模监控系统的存储需求。

DVR和NVR既可以单独使用，也可以结合使用，以满足不同用户的需求。

网络传输为了实现异地存储，海康的方案依赖于可靠的网络传输技术。

用户可以通过局域网或广域网连接不同的监控设备，将数据传输到远程存储设备中。

海康的存储设备支持多种网络传输协议和接口，包括网络接口、光纤接口和无线接口，以适应不同的网络环境。

优势海康的异地存储方案具有以下优势：数据安全异地存储方案可以避免单点故障对监控数据的损害。

当本地存储设备发生故障时，用户可以通过远程存储设备中的备份数据进行恢复，确保监控数据的完整性和可用性。

容灾备份异地存储方案能够提供容灾备份功能，即使在灾难情况下，监控数据依然安全可靠。

当本地存储设备不可用时，用户可以通过远程存储设备中的数据进行监控，为用户提供持续的安全保护。

分布式管理海康的异地存储方案支持分布式管理，用户可以通过中心管理平台对所有存储设备进行集中管理。

这包括存储资源的配置、监控设备的远程操作以及监控数据的备份和恢复等功能，极大地提高了管理效率和便利性。

扩展性和灵活性海康的异地存储方案具有良好的扩展性和灵活性。

用户可以根据实际需要，灵活配置存储设备和网络传输方式，以适应不同规模和应用场景的监控系统。

适用场景海康的异地存储方案适用于各种不同的场景，包括但不限于：金融机构金融机构通常需要严格的安全监控，以保护客户和机构的财产安全。

海康威视硬盘录像机D V R N V R远程监控设置 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】海康威视硬盘录像机（DVR/NVR）远程监控设置适用设备：所有含DDNS功能的网络(DVR/)网络环境：通过路由器拨号模式1 设备配置第一步：录像机的相关设置，确认以下几点是否全部填写第二步：端口映射（以下提供两种配置方法，二选一）1、UPnP自动端口映射说明：该设置有一个要求，需要路由器支持UPnP这个功能，所以请先确认自己使用的路由器是否支持该功能，如果支持UPnP的，可以参考以下设置，如果不支持UPnP 的请严格按照第2点中的端口映射来操作。

操作步骤如下：进入设备本地配置界面，启用UPnP登陆路由器配置界面，开启UPnP功能刷新端口，看状态显示为“生效”即可。

2、路由器端口映射登陆路由器的配置界面，找到虚拟服务器（或者是端口映射），映射端口（设备默认80、8000、554三个端口，可在设备上修改，三个端口必须同时映射，缺一不可）如果在同一台路由器上有多台监控设备，请使用端口号来区分，不能重复使用端口。

第三步：配置自定义域名1、快捷配置点击鼠标右键，选择快捷配置->快捷上网配置勾选启用DDNS，设置设备域名（自定义，只支持小写字母、数字以及“—”且必须以小写字母开头，必填），手机号码（后续增值服务使用，必填）。

当设备状态显示在线时可以使用自动生成的访问地址来访问设备。

注意：配置海康DDNS前，需保证设备正常接入公网。

注意：1.如果设备通过路由器接入公网，需要开启路由器的UPnP功能并配置设备的UPnP 参数或者在路由器上做端口映射。

2.如果配置失败，可能原因是网络不通或者域名冲突，请先检查网络，若网络正常则尝试修改其他域名。

2 设备访问IE访问：手机访问：打开iVMS-4500手机客户端，进入“设备管理”界面添加设备。

设备别名处输入注册的设备域名（例如test12345），注册类型选择DDNS，DNS地址默认为，端口为80（固定填写），输入设备用户名密码，保存之后即可进入预览界面预览。

海康威视视频云存储解决方案正文目录第一章概述.............................................1.1 系统简介........................................1.2 设计原则........................................1.3 设计目标........................................1.4 术语及缩略语解释................................1.4.1 术语解释 (8)1.4.2 英文/缩略语解释............................. 第二章总体设计.........................................2.1 需求说明........................................2.1.1 功能性需求说明..............................2.1.2 非功能性需求说明............................2.2 技术路线........................................2.3 逻辑架构........................................2.4 系统特点........................................2.4.1 高效灵活的空间管理..........................2.4.2 海量数据的快速检索..........................2.4.3 持续可靠的数据服务..........................2.4.4 高可扩展的应用支撑..........................2.4.5 开放透明的兼容系统......... 错误!未指定书签。

海康威视视频云存储解决方案正文目录第一章概述 (7)1.1 系统简介 (7)1.2 设计原则 (8)1.3 设计目标 (9)1.4 术语及缩略语解释 (10)1.4.1 术语解释 (10)1.4.2 英文/缩略语解释 (11)第二章总体设计 (16)2.1 需求说明 (16)2.1.1 功能性需求说明 (16)2.1.2 非功能性需求说明 (17)2.2 技术路线 (19)2.3 逻辑架构 (20)2.4 系统特点 (22)2.4.1 高效灵活的空间管理 (22)2.4.2 海量数据的快速检索 (24)2.4.3 持续可靠的数据服务 (25)2.4.4 高可扩展的应用支撑 (26)2.4.5 开放透明的兼容系统 (27)2.5 应用场景 (28)第三章视频类云存储设计 (30)3.1 系统软硬件设计 (30)3.1.1 软件设计 (30)3.1.2 硬件设计 (40)3.2 系统物理拓扑 (42)3.3 系统功能设计 (44)3.3.1 视频存储功能 (44)3.3.2 录像管理功能 (45)3.3.3 系统管理功能 (46)3.3.4 运维管理功能 (46)3.4 系统业务流程 (47)3.4.1 视频存储流程 (47)3.4.2 视频检索流程 (48)3.4.3 视频读取流程 (49)3.5 系统项目设计 (50)3.5.1 项目信息收集 (50)3.5.2 云存储设计流程 (52)3.5.3 云存储管理服务器设计 (52)3.5.4 存储容量计算 (55)3.6 系统软硬件总参考清单 (57)第四章图片类云存储设计 (64)4.1.1 软件设计 (64)4.1.2 硬件设计 (71)4.2 系统物理拓扑 (72)4.3 系统功能设计 (74)4.3.1 图片存储功能 (74)4.3.2 系统管理功能 (75)4.3.3 运维管理功能 (76)4.4 系统业务流程 (76)4.4.1 图片存储流程 (76)4.4.2 图片检索流程 (78)4.4.3 图片下载流程 (79)4.5 系统项目设计 (80)4.5.1 项目信息收集 (80)4.5.2 云存储设计流程 (81)4.5.3 云存储管理服务器设计 (82)4.5.4 存储容量计算 (84)4.6 系统软硬件总参考清单 (86)第五章视频、图片混合云存储设计 (91)5.1 系统软硬件设计 (91)5.1.1 软件设计 (91)5.2 系统物理拓扑 (101)5.3 系统功能设计 (103)5.3.1 视频存储功能 (103)5.3.2 录像管理功能 (103)5.3.3 图像存储功能 (104)5.3.4 系统管理功能 (104)5.3.5 运维管理功能 (104)5.4 系统业务流程 (104)5.4.1 视频业务流程 (104)5.4.2 图片业务流程 (104)5.5 系统项目设计 (105)5.5.1 项目信息收集 (105)5.5.2 云存储设计流程 (106)5.5.3 云存储管理服务器设计 (107)5.5.4 云存储存储设备设计 (110)5.6 系统软硬件总参考清单 (112)第六章存储技术对比分析 (119)6.1.1 存储技术现状 (119)6.1.2 存储技术对比分析 (126)第七章附件 (132)7.1 《视频云存储容量计算工具》 (132)7.2 主要硬件产品介绍 (132)7.2.1 存储管理服务器 (132)7.2.2 存储主机 (133)表格目录表1 视频监控云存储与传统集中存储对比表 (128)表2 视频监控云存储与文件云存储对比表 (130)图片目录图1. 云存储逻辑架构图 (20)图2. CVM软件架构 (31)图3. CVS软件架构 (34)图4. CVA软件架构 (36)图5. ASS软件架构 (39)图6. 视频云存储物理结构图 (43)图7. 视频云存储系统功能图 (44)图8. 视频存储流程 (48)图9. 视频检索流程 (49)图10. 视频读取流程 (50)图11. 管理节点双机部署方式 (53)图12. 管理节点集群部署方式 (55)图13. CVM软件架构 (65)图14. CVS软件架构 (68)图15. ASS软件架构 (70)图16. 图片类云存储系统物理结构 (73)图17. 视频云存储系统功能 (74)图18. 图片直存流程 (77)图19. 图片非直存流程 (78)图20. 图片下载流程 (79)图21. 管理节点双机部署方式 (83)图22. 管理节点集群部署方式 (84)图23. CVM软件架构 (92)图24. CVS软件架构 (95)图25. CVA软件架构 (97)图26. ASS软件架构 (100)图27. 视频图片混合云存储物理结构图 (102)图28. 视频云存储系统功能图 (103)图29. 管理节点双机部署方式 (108)图30. 管理节点集群部署方式 (109)图31. CVR直连存储图 (121)图32. 视频云存储拓扑图 (125)第一章概述1.1 系统简介随着视频监控系统规模越来越大，以及高清视频的大规模应用，视频监控系统中需要存储的数据和应用的复杂程度在不断提高，且视频数据需要长时间持续地保存到存储系统中，并要求随时可以调用，对存储系统的可靠性和性能等方面都提出了新的要求。
