施工图问题大汇总

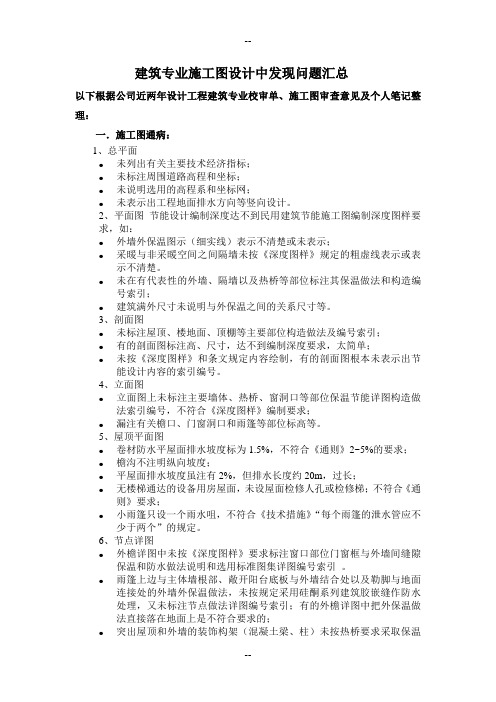

建筑专业施工图设计中发现问题汇总以下根据公司近两年设计工程建筑专业校审单、施工图审查意见及个人笔记整理：一．施工图通病：1、总平面●未列出有关主要技术经济指标；●未标注周围道路高程和坐标；●未说明选用的高程系和坐标网；●未表示出工程地面排水方向等竖向设计。

2、平面图节能设计编制深度达不到民用建筑节能施工图编制深度图样要求，如：●外墙外保温图示（细实线）表示不清楚或未表示；●采暖与非采暖空间之间隔墙未按《深度图样》规定的粗虚线表示或表示不清楚。

●未在有代表性的外墙、隔墙以及热桥等部位标注其保温做法和构造编号索引；●建筑满外尺寸未说明与外保温之间的关系尺寸等。

3、剖面图●未标注屋顶、楼地面、顶棚等主要部位构造做法及编号索引；●有的剖面图标注高、尺寸，达不到编制深度要求，太简单；●未按《深度图样》和条文规定内容绘制，有的剖面图根本未表示出节能设计内容的索引编号。

4、立面图●立面图上未标注主要墙体、热桥、窗洞口等部位保温节能详图构造做法索引编号，不符合《深度图样》编制要求；●漏注有关檐口、门窗洞口和雨篷等部位标高等。

5、屋顶平面图●卷材防水平屋面排水坡度标为1.5%，不符合《通则》2~5%的要求；●檐沟不注明纵向坡度；●平屋面排水坡度虽注有2%，但排水长度约20m，过长；●无楼梯通达的设备用房屋面，未设屋面检修人孔或检修梯；不符合《通则》要求；●小雨篷只设一个雨水咀，不符合《技术措施》“每个雨篷的泄水管应不少于两个”的规定。

6、节点详图●外檐详图中未按《深度图样》要求标注窗口部位门窗框与外墙间缝隙保温和防水做法说明和选用标准图集详图编号索引。

●雨篷上边与主体墙根部、敞开阳台底板与外墙结合处以及勒脚与地面连接处的外墙外保温做法，未按规定采用硅酮系列建筑胶嵌缝作防水处理，又未标注节点做法详图编号索引；有的外檐详图中把外保温做法直接落在地面上是不符合要求的；●突出屋顶和外墙的装饰构架（混凝土梁、柱）未按热桥要求采取保温措施；7、门窗表有的工程施工图中未按《深度图样》规定把保温门窗的热工性能指标，如传热系数K值、气密性能q等级和综合遮阳系数Sw值抗结露因子，对应门窗编号标注于门窗表中。

施工图问题大汇总第一部分楼梯施工常见问题汇总问题一：楼梯碰头楼梯平台或梯段净高“小于”国家规范“梯段净高≥2.2米、平台净高≥2。

0米”的规定。

问题二：楼梯梁设在入户门上部，感观较差碰头提醒注意：A、2。

0米及2.2米是指“净高"尺寸而非计算值.一般设计时，最少要预留100富裕量。

B、梯段净高，包括两种情况：梯段踏步前缘线量至直上方突出物下缘间的铅垂高度。

梯段最高和最低一级踏步前缘线“以外300范围内”量至直上方突出物下缘间的铅垂高度C．设计时，需重点复核第二条。

如下五种情况，应仔细复核结构楼梯梁高；必要时，取消楼梯梁采取厚板设计。

1当层高为2.8米、首层为从楼梯平台下进入楼内时2当层高为4。

8～5.0米，需设四段楼梯时3首层下地下室户内楼梯4复式户内楼梯提醒注意：对于本户内的楼梯，只要是我们提供的，也需执行“2。

0m、2。

2m”的强条规定5当入户门处休息平台净宽度在1。

2～1。

35米之间时，此处楼梯梁应取消，要求结构为厚板设计。

第二部分车库施工常见问题汇总车库综述“东海岸，广州蓝山、第五园、万科城"等几个项目均有设地下或架空车库，在审图过程中发现，地下车库设计是出现问题较多的部位，且更改量较大。

主要问题:•车库设计不合理（车道宽度、车位尺寸、转弯半径、入口、车库排水）•层高设置不当•坡道计算失误•车库结构楼面及顶板与梁设计失误这些问题往往是在施工图出图后才发现，且有的项目基础已施工，返工量和更改难度均较大，所造成的无效成本数额也巨大，因此，有必要对此类问题进行系统总结,明确一些基本要求与设计原则，避免日后类同问题的重复发生.车库之一:车道宽度1、问题描述主车道宽度设置不合理，尺寸偏大，人为增加车库面积•个别项目，双车道宽度宽达8米，单车道宽达5米；•而国家规范双车道仅为5.5米、单车道为3米；由于车道宽度过宽，导致每个停车位面积高达60平米; •一般情况下，地下车库每个停车位面积为27～35平米,设人防地下车库也仅为为40平米/每车位2、产生原因对国家规范有关各类车道宽度的规定不熟悉或理解不够。

施工图使用中常见问题及解决办法概述施工图是建筑工程中不可或缺的重要文件，它直接关系到工程的质量和安全。

然而，在实际使用中，我们常常会遇到一些问题，这些问题可能会影响施工进度和工程质量。

本文将概述施工图使用中常见的问题，并提供相应的解决办法。

一、图纸不清晰在施工图中，图纸的清晰度直接影响到施工人员的理解和操作。

然而，由于复印、扫描等原因，有时图纸会出现模糊、不清晰的情况。

这给施工带来了很大的困扰。

解决办法：首先，我们可以尝试使用更高分辨率的扫描设备，以确保图纸的清晰度。

其次，施工单位应该与设计单位保持良好的沟通，及时反馈图纸质量问题，并要求提供清晰的图纸。

另外，施工人员在使用图纸时，可以使用放大镜等工具来帮助查看细节。

二、图纸错误在施工图中，图纸错误是一个常见的问题。

这些错误可能包括尺寸不准确、标注错误、图形错误等，这些错误会导致施工出现偏差，进而影响工程质量。

解决办法：对于图纸错误，我们首先应该通过与设计单位的沟通，及时反馈问题，并要求提供修正后的图纸。

同时，施工单位应该建立起严格的图纸审查制度，对每一份图纸进行仔细审查，确保图纸的准确性。

此外，施工人员在使用图纸时，也要仔细核对图纸上的尺寸和标注，确保施工的准确性。

三、图纸不完整有时，在施工图中可能会缺少一些必要的信息，如材料规格、施工工艺等。

这给施工工作带来了很大的困扰，施工人员很难准确地进行施工。

解决办法：当发现图纸不完整时，我们应该及时与设计单位沟通，要求提供缺失的信息。

同时，施工单位也应该建立起完善的信息补充制度，对于缺失的信息，及时进行补充，并将其通知到施工现场。

四、图纸与实际情况不符有时，在施工图中的设计与实际情况不符，这可能是因为设计单位没有充分考虑实际施工的情况所致。

这种情况下，施工人员很难按照图纸要求进行施工。

解决办法：当发现图纸与实际情况不符时，施工单位应该及时与设计单位沟通，提出实际施工的困难和建议，并要求重新设计或修改图纸。

100个现场常见图纸及施工问题优秀技术负责人必备这100个问题,在施工现场，设计和施工需要充分沟通，才能真正在安全、质量、进度及成本管理上等把握主动！一、结构专业的设计或施工问题部门、专业间配合类存在问题1：女儿墙、沉厕管井侧墙、屋面天窗壁等，大多是在钢筋混凝土板上为砌筑的砖或砌块墙体，砌体和混凝土两种不同材料界面处易形成裂缝，造成漏水。

解决措施：所有建筑要求做泛水处，均采用现浇混凝土泛水,泛水高度如建筑无特定要求的，按200高。

存在问题2:梁与板混凝土强度等级不同，施工不便。

解决措施：同时浇筑的梁、板混凝土强度等级应一致。

存在问题3：地下室后浇带要在至少60天后方可浇筑，但地下室外墙的防水及基坑回填工程却需要先行施工，如何处理。

解决措施：地下室外墙后浇带处,在外侧设一通高预制钢筋混凝土板,该板置于地下室外墙防水层内侧，建筑设计需考虑该处的防水做法,结构设计需考虑该板在后浇带尚未浇筑前用于拦挡回填土。

存在问题4：有些墙垛的尺寸太小，不便于砌筑且质量不宜保证.解决措施：与混凝土墙、柱相连的墙垛尺寸≤120×120或某一边长小于120时，采用现浇混凝土墙垛。

现浇混凝土楼板裂缝类存在问题5：屋面板混凝土强度等级偏高，易产生裂缝而漏水.解决措施:屋面结构混凝土强度等级尽可能≤C25级。

存在问题6：地下室底板混凝土强度等级偏高，易产生裂缝而漏水。

解决措施：施工周期较长的大体积混凝土(如地下室底板、外墙等），设计时宜考虑混凝土的后期强度，可采用不少于60天龄期的混凝土强度。

存在问题7：地下室底板及侧墙后浇带新旧混凝土界面处易产生裂缝，经常出现渗漏。

解决措施：后浇带接缝处应做成企口；主筋在后浇带处按断开处理；采用膨胀止水带.存在问题8：现浇混凝土板内预埋PVC电管时，混凝土板经常沿管线出现裂缝。

解决措施：钢筋混凝土板中预埋PVC等非金属管时，沿管线贴板底（板底主筋外侧)放置300宽φ1.0×10×10钢丝网片。

施工图审查中常见的建筑设计问题
一、建筑结构问题
1. 结构参数不符合规范要求，如梁柱截面尺寸过小或过大、开间跨度超过规范限定、楼板厚度不足等。

2. 结构布置不合理，如柱子设置不当、楼梯位置不合理、楼板及悬挑设计存在风险等。

3. 设计荷载与实际需求不符，如荷载计算不准确、地震及风荷载计算不合理等。

二、建筑材料问题
1. 材料选择不合理，如使用次等材料或不符合规范要求的材料。

2. 材料使用不当，如管道施工过程中弯折过度、管道接口不严密等。

三、建筑设备问题
1. 设备位置设置不当，如电缆走线布置混乱、通风设备位置选择不合理等。

2. 设备选型不当，如使用功率不符合实际需求的空调、电梯负载过大等。

四、建筑安全问题
1. 消防设计缺陷，如消防通道设置不合理、消防水源不足等。

2. 疏散通道设计不当，如疏散门位置不合理、避难层设置不合理等。

五、建筑节能问题
1. 外墙保温隔热设计不合理，如保温层厚度不足、保温材料选择不合适等。

2. 采光设计不合理，如窗户数目过少、窗户尺寸过小等。

六、建筑施工工艺问题
1. 现场施工方法不合理，如搭设脚手架不规范、混凝土浇注操作不当等。

2. 施工工程量计算不准确，如钢筋数量计算错误、砌墙砖砌筑误差过大等。

施工图审查中常见的建筑设计问题主要涉及建筑结构、材料、设备、安全、节能和施
工工艺等方面。

通过对这些问题的发现和纠正，可以确保建筑施工过程的质量和安全性，
满足相关规范要求。

施工图制作常见问题解答及解决办法施工图是建筑工程中非常重要的一环，它是建筑设计师和施工人员之间的桥梁，确保建筑工程的顺利进行。

然而，在施工图制作过程中，常常会出现一些问题。

本文将针对施工图制作中的常见问题进行解答，并提供相应的解决办法。

问题一：施工图中的尺寸不准确在施工图制作过程中，尺寸的准确性至关重要。

如果尺寸不准确，将导致施工过程中的误差，甚至可能导致整个工程的失败。

解决这个问题的方法是进行多次测量，并在绘制施工图时使用专业的绘图工具，如CAD软件。

此外，与设计师和施工人员进行充分的沟通，确保他们对尺寸的要求有清晰的理解。

问题二：施工图中的细节不清晰施工图应该包含足够的细节，以便施工人员能够准确理解和执行。

然而，有时施工图中的细节可能不够清晰，导致误解和错误。

为了解决这个问题，制作施工图的人员应该尽量详细地描述每个细节，并使用标注和符号来说明。

此外，进行多次审查和修改，以确保施工图的准确性和清晰度。

问题三：施工图中的材料选择不合理在施工图中，材料的选择对于工程的质量和成本都有着重要的影响。

如果选择的材料不合理，可能导致工程质量下降或者成本超支。

为了解决这个问题，制作施工图的人员应该对各种材料的性能和特点有充分的了解，并根据具体情况进行选择。

此外，与设计师和施工人员进行充分的讨论和协商，以确保最终选择的材料符合工程的要求。

问题四：施工图中的工序安排不合理施工图中的工序安排对于工程的进度和效率有着重要的影响。

如果工序安排不合理，可能导致施工过程中的混乱和延误。

解决这个问题的方法是进行充分的规划和协调。

制作施工图的人员应该与设计师和施工人员密切合作，了解工程的具体要求和时间限制，并根据这些要求进行工序安排。

此外，及时进行施工进度的监测和调整，以确保工程按时完成。

问题五：施工图中的安全措施不到位在施工图中，安全措施的设置对于保障施工人员的安全至关重要。

如果安全措施不到位，可能导致施工过程中的事故和伤害。

施工图常见问题施工图是建筑工程设计中的重要组成部分，它记录了建筑设计中所有细节、规定、规程和标准，是建筑工程从设计到建设的重要桥梁。

但在实际过程中，由于各种因素的干扰，施工图制作过程中常出现各种问题，本文将针对常见问题进行阐述和解答。

问题一：施工图不符合设计要求问题描述在施工过程中，建造人员可能会发现施工图与设计图不符。

这可能是因为不了解设计意图，误解设备细节，或者在绘制图纸时犯了错误。

解决方法要解决这个问题，必须让所有的建造人员了解所有设计和规格的细节。

建议负责人对所有细节部分进行培训和指导，以确保所有人都可以按照设计图制作和安装施工图。

在建造过程中，如果有任何问题，请与负责设计的工程师沟通。

问题二：施工图纸质量差问题描述施工图的图面质量和印刷质量可能很低，导致无法清晰地阅读和使用。

解决方法要解决这个问题，需要使用高质量的打印机和纸张，确保图纸可以清晰地读取并缩放到正确的比例。

此外，施工图需要适当的标志和符号，以便工人可以轻松地理解和遵循施工图。

问题三：施工图中标度不符问题描述施工图中标度可能与实际施工之间存在偏差，这可能会导致工程出现质量问题。

解决方法解决这个问题的最好方法是使用标准的测量工具，例如尺子和量规，以确保施工图中的标度是准确的。

跟踪施工图中的标度，以便可以更容易地进行修改。

如果超出了标度，需要重新制定计划并与工程师和其他建筑专业人员进行协调。

问题四：施工图中细节描述不明问题描述施工图中可能缺少明确的细节描述，例如安装部件的方式或材料规格等。

解决方法要解决这个问题，需要确保在施工图中包含所有必需的细节描述，包括安装方式、材料等，以确保所有人都可以按照设计图施工。

如果在图纸中缺失某些信息，请联系设计负责人，请求添加明确描述。

在工程实施过程中，必须在施工现场进行沟通和协调以完成施工任务。

问题五：施工图不符合现场实际情况问题描述现场情况与施工图设计的预想情况不符，这可能导致实际工作出现难题和环节。

施工图纸审图问题汇总全套1F、总平面布置图常见问题(1)总平面图要有一定的范围。
