第七章QUARTUSII⼊门指南第七章 QUARTUS II ⼊门指南7.1 QUARTUS II软件简介7.2 QUARTUS II基本设计流程7.3 原理图输⼊设计⽅法7.4 嵌⼊式逻辑分析仪SignalTap II的使⽤7.5 宏功能模块的应⽤7.1 QUARTUS II软件简介Quartus II是Altera公司推出的CPLD/FPGA开发⼯具，Quartus II提供了完全集成且与电路结构⽆关的开发包环境，具有数字逻辑设计的全部特性，包括：可利⽤原理图、结构框图、VerilogHDL、AHDL和VHDL完成电路描述，并将其保存为设计实体⽂件；芯⽚（电路）平⾯布局连线编辑；LogicLock增量设计⽅法，⽤户可建⽴并优化系统，然后添加对原始系统的性能影响较⼩或⽆影响的后续模块。
7.1.1 QUARTUS II基本特点功能强⼤的逻辑综合⼯具；完备的电路功能仿真与时序逻辑仿真⼯具；定时/时序分析与关键路径延时分析；可使⽤SignalTap II逻辑分析⼯具进⾏嵌⼊式的逻辑分析；⽀持软件源⽂件的添加和创建，并将它们链接起来⽣成编程⽂件；使⽤组合编译⽅式可⼀次完成整体设计流程；⾃动定位编译错误；⾼效的期间编程与验证⼯具；可读⼊标准的EDIF⽹表⽂件、VHDL⽹表⽂件和Verilog⽹表⽂件；能⽣成第三⽅EDA软件使⽤的VHDL⽹表⽂件和Verilog⽹表⽂件。
7.1.2 QUARTUS II系统安装1、QUARTUS II安装Quartus II 系统要求较⾼的系统配置，配置过低将使得编译过程⼗分缓慢。
对于安装Quartus II 7.2版本的系统必须满⾜以下最低要求：z硬件：运⾏速度为866MHz或更快Pentium III 以上计算机，系统内存容量⼤于256M。
z操作系统：Microsoft Windows 2000或Microsoft Windows XP。
安装QuartusII 之前建议浏览⼀下安装⽂件夹下的帮助⽂件及注意事项。

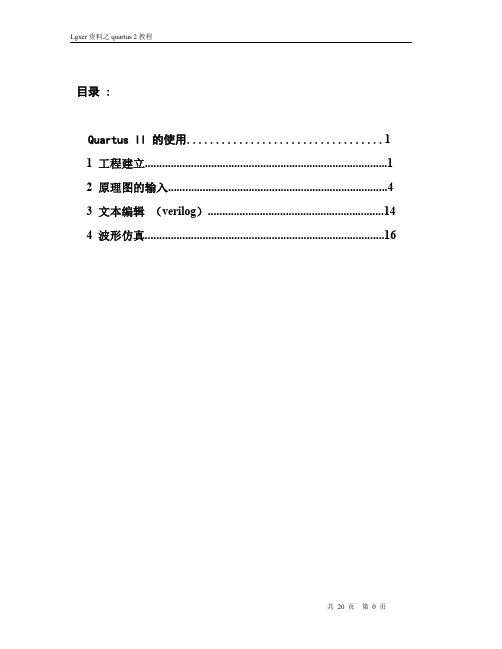

目录 :Quartus II 的使用 (1)1 工程建立 (1)2 原理图的输入 (4)3 文本编辑（verilog） (14)4 波形仿真 (16)Quartus II 的使用在这里，首先用最简单的实例向读者展示使用Quartus II软件的全过程。
进入WINDOWS XP后，双击Quartus II图标，屏幕如图1.1所示。
图 1.1 Quartus II 管理器1.1 工程建立使用 New Project Wizard，可以为工程指定工作目录、分配工程名称以及指定最高层设计实体的名称。
还可以指定要在工程中使用的设计文件、其它源文件、用户库和 EDA 工具，以及目标器件系列和器件（也可以让Quartus II 软件自动选择器件）。
建立工程的步骤如下：（1） 选择File菜单下New Project Wizard ，如图1.2所示。
图 1.2 建立项目的屏幕（2） 输入工作目录和项目名称，如图1.3所示。
可以直接选择Finish，以下的设置过程可以在设计过程中完成。
图 1.3 项目目录和名称（3） 加入已有的设计文件到项目，可以直接选择Next，设计文件可以在设计过程中加入，如图1.4所示。
图 1.4 加入设计文件（4） 选择设计器件，如图1.5所示。
图 1.5 选择器件（5） 选择第三方EDA综合、仿真和时序分析工具，如图1.6所示。
图 1.6 选择EDA 工具（6） 建立项目完成，显示项目概要，如图1.7所示。
图 1.7 项目概要1.2 原理图的输入原理图输入的操作步骤如下：（1） 选择File 菜单下New ，新建图表/原理图文件，如图1.8 所示。
图 1.8 新建原理图文件（2） 在图1.9的空白处双击，屏幕如图1.10所示：（3） 在图1.10的Symbol Name 输入编辑框中键入dff后，单击ok按钮。
此时可看到光标上粘着被选的符号，将其移到合适的位置（参考图 1.11）单击鼠标左键，使其固定；（4） 重复（2）、（3）步骤，给图中放一个input、not、output 符号，如图1.11所示；在图1.11中，将光标移到右侧input 右侧待连线处单击鼠标左键后，再移动到D触发器的左侧单击鼠标左键，即可看到在input和D触发器之间有一条线生成；图1.9 空白的图形编辑器图1.10 选择元件符号的屏幕图1.11 放置所有元件符号的屏幕（5） 重复（4）的方法将DFF和output连起来，完成所有的连线电路如图1.12所示；（6） 在图1.12中，双击input_name使其衬低变黑后，再键入clk，及命名该输入信号为clk，用相同的方法将输出信号定义成Q；如图1.13所示。
Q u a r t u s I I教程本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March第3章 Altera Quartus II软件开发向导基于Altera Quartus II软件的设计方法有模块编辑法、文本编辑法、宏模块编辑法和包含前三种方法的混合编辑法。
宏模块设计法放在第6章讲述，本章通过实例简单介绍使用Quartus II软件的模块原理图编辑法、文本编辑法和包含前两种方法的混合编辑法。
模块编辑及设计流程Quartus II软件的模块编辑器以原理图的形式和图标模块的形式来编辑输入文件。
每个模块文件包含设计中代表逻辑的框图和符号。
模块编辑器可以将框图、原理图或符号集中起来，用信号线、总线或管道连接起来形成设计，并在此基础上生成模块符号文件（.bdf）、AHDL Include文件（.inc）和HDL文件。
3.1.1 原理图输入文件的建立在这里我们设计非常简单一个二输入的或门电路。
它只包含一个或门、两个输入引脚和一个输出引脚。
首先创建一个原理图形式的输入文件。
步骤如下：（1）打开模块编辑器单击【File】|【New】，弹出新建文件对话框，如图所示。
图新建文件对话框选择文件类型【Block Diagram/Schematic File】，打开模块编辑器，如图所示。
使用该编辑器可以编辑图标模块，也可以编辑原理图。
图模块编辑器Quartus II提供了大量的常用的基本单元和宏功能模块，在模块编辑器中可以直接调用它们。
在模块编辑器要插入元件的地方单击鼠标左键，会出现小黑点，称为插入点。
然后鼠标左键，弹出【Symbol 】对话框，如图所示。
或者在工具栏中单击图标，也可打开该对话框。
图 Symbol对话框在Symbol对话框左边的元件库【Libraries】中包含了Quartus II提供的元件。
它们存放在\altera\quartus60\libraries\的子目录下，分为primitives、others、megafunctions三个大类。
Quartus Ⅱ入门教程（一个Verilog 程序的编译和功能仿真）Quartus Ⅱ 是Altera 公司推出的专业EDA 工具，支持原理图输入、硬件描述语言的输入等多种输入方式。
硬件描述语言的输入方式是利用类似高级程序的设计方法来设计出数字系统。
接下来我们对这种智能的EDA 工具进行初步的学习。
使大家以后的数字系统设计更加容易上手。
●快捷工具栏：提供设置（setting ），编译（compile ）等快捷方式，方便用户使用，用户也可以在菜单栏的下拉菜单找到相应的选项。
●菜单栏：软件所有功能的控制选项都可以在其下拉菜单中找到。
●信息栏：编译或者综合整个过程的详细信息显示窗口，包括编译通过信息和报错信息。
第二步：新建工程（file>new Project Wizard ）1工程名称：2添加已有文件（没有已有文件的直接跳过next ）3 选择芯片型号（我们选择MAX3000A 系列下的EPM3256AQC208-10芯片）(注：如果不下载到开发板上进行测试，这一步可以不用设置)4 选择仿真，综合工具（第一次实验全部利用quartus 做，三项都选None ，然后next）5 工程建立完成（点finish）第三步：添加文件（file>new> VHDL file ），新建完成之后要先保存。
第四步：编写程序以实现一个与门和或门为例，Verilog 描述源文件如下：module test(a,b,out1,out2);input a,b;Output out1,out2;assign out1=a&b;assign out2=a | b;endmodule 然后保存源文件；第五步：检查语法（点击工具栏的这个按钮（start Analysis & synthesis ））点击确定完成语法检查第六步：（锁定引脚，点击工具栏的（pin planner ））(注：如果不下载到开发板上进行测试，引脚可以不用分配)双击location为您的输入输出配置引脚。
