2）钙硫摩尔比(Ca/S) 理论上只要有一个钙基吸收剂分子就可以吸收一个SO2 分子，或者说，脱除1mol的硫需要1mol的钙。 在实际反应设备中，反应的条件并不处于理想状态，需 要增加脱硫剂的量来保证吸收过程的进行。 钙硫摩尔比表示达到一定脱硫效率时所需要钙基吸收剂 的过量程度，说明在用钙基吸收剂脱硫时钙的有效利用 率。 一般用钙与硫的摩尔比值表示，即Ca／S比，所需的Ca ／S越高，钙的利用率则越低。
－缺点 －脱硫剂利用率
一、烟气脱硫技术原理
（1）喷雾干燥法脱硫技术
基本原理
－将脱硫剂浆液在吸收塔内进行雾化，然后与烟气中 SO2反应，同时发生传热反应，使雾化液滴不断蒸发干 燥，最后脱硫产物以干态沉在塔底或随烟气离开。
－工艺流程：脱硫剂浆液制备、浆液雾化、SO2吸收和液滴 的干燥、灰渣再循环和捕集
• 石灰有很强的吸湿性，遇水后会发生剧烈的水合反应，对 人体皮肤、眼睛有强烈的烧灼和刺激作用，应采取措施防 止在石灰的处理过程中产生的危害和对环境的不良影响。
一、烟气脱硫技术原理
石灰作为吸收剂，比石灰心具有更高的活性，其分子虽比石灰 石几乎小50％，因此、单价质量酌脱硫效率比石灰石高约一倍， 是一种高效的吸收SO2，同时也能吸收SO3的脱硫剂。
一、烟气脱硫技术原理
（2）炉内喷钙尾部增湿技术LIFAC
基本原理
－保留炉内喷钙的脱硫系统，在尾部烟道增设一个独 立的活化反应器，将炉内未反应完的CaO通过雾化水 进行活化后再次脱出烟气中的SO2。
增湿脱硫反应
C(O a)2 H S2O Ca 3H S2 O O
CaS3O 12O2 CaS4O
一、烟气脱硫技术原理
(2)石灰
• 石灰的主要成分是CaO，自然界没有天然的石灰资源。 • 气脱硫使用的石灰都是将石灰石煅烧后而成的。

2019/8/21
6
二、SCR工作原理
燃煤电厂在燃烧方面，减少NOx排放，目前能采用的技术措 施多已被采用， 仅依靠燃烧系统的优化已无法满足更高要求，现 多采取选择SCR法（选择性催化还原法）降低NOx排放。
SCR布置于省煤器与空预器之间，省煤器出口300-400℃的烟 气通过喷氨格栅及导流板后，在催化剂的环境下进行反应，烟气 中的NOx与气氨发生反应，生成氮气和水，脱除NOx后的烟气依次 经过空气预热器、静电除尘器和脱硫系统后进入烟囱排入大气。
XX发电厂一、二期 4×315MW机组技改项目烟气脱硝装置EPC总承包工程

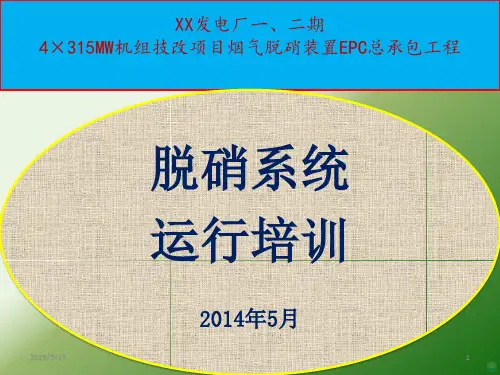

脱硝系统 运行培训
2014年5月
2019/8/21
1
介绍内容
一、为什么火力发电厂要上脱硝系统 二、SCR工作原理 三、脱硝有哪些系统 四、脱硝系统常用术语 五、脱硝系统启动基本要求 六、脱硝系统逻辑说明 七、脱硝系统设备启动 八、脱硝系统运行调整原则 九、脱硝系统运行监视和调整 十、SCR主要性能指标
2019/8/21
3
2、烟气排放污染物的危害
煤燃烧产生O2对人体的危害立竿见影，当时就有反应, SO2在氧化剂、光的作用下，能生成硫酸盐气溶胶，能使人致 病，增加病人死亡率,而NOx的危害是在不知不觉中缓慢积累， 其害隐蔽而持久，它会引发一系列明显的NOx综合症，诸如胸 闷、头晕、呼吸系统不畅及老年痴呆症等，以致在人发病后竟 不知病源来自何方，因此,NOx又被称为“隐形杀手”。
2019/8/21
4
2019/8/21
5
3、国家相关政策
火电厂 NOx排放控制是我国NOx 排放总量控制关键所在。随着我 国最新的《火电厂大气污染物控 制排放标准》（GB13223-2011） 和《大气污染防治法》的颁布实 施以及《京都议定书》的正式生 效,国内对 NOx 的排放控制将日 趋严格 ,在火力发电厂中采用有 效的 NOx排放控制措施势在必行。

氨管氮气吹扫
• 脱硝工程中氨管，如液氨卸料压缩机、液氨储槽、
液氨蒸发器、氨气缓冲罐等都备有氮气吹扫管线。 液氨卸料之前通过氮气吹扫管线对以上设备分别 要进行严格的系统严密性检查和氮气吹扫，防止 氨气泄漏和与系统中残余的空气混合造成危险。
• 每次卸氨后要将阀门前管道中的氨气用氮气赶入
稀释槽中进行喷淋稀释再排入废水池中再进行排 放，防止氨气泄漏。
氨; 液氨; Ammonia; CAS: 7664-41-7；《危险化学品名录》 （2002版）中被分为：第2类 压缩气体和液化气体、第3项 有 毒气体；中国危险货物编号：CN No. 23003；联合国危险货物编 号：UN No. 1005。
理化性质：无色气体,有刺激性恶臭味。分子式NH3。分子量 17.03。相对密度0.7714g/l。熔点-77.7℃。沸点-33.35℃。自燃点 651.℃。气体密度在0℃标准大气压101.325kPa 时为0.7708kg/m3。 氨气与空气混合物浓度在15～28%时，遇明火就会燃烧和爆炸。 如有油类或其它可燃性物质存在时更容易着火灾，则危险性更 高。与硫酸或其它强无机酸反应放热,混合物可达到沸腾。本程 两台炉用量为977kg/h.
脱硝设计参数
• 型式：选择性催化还原（SCR) • 反应器数量每台炉两个，本工程两台炉共四个 • 烟气量：3250000Nm3/h(湿基，实际氧） • 催化剂：蜂窝式 • 入口烟气温度：370OC • 催化剂尺寸：1906×966×1150 (长X宽X高） • 每个模块的重量 :1050 kg • 节距 :7.4×7.4 mm • 反应器尺寸：
• 消防监控系统与自动喷淋系统联锁，喷淋水同
样进废水池。
SCR反应系统
• 烟气从省煤器底部导出，与带有氨气的稀释

E1 德国比晓夫公司
鲁奇·能捷斯·比晓夫公司和鲁奇能源环保公司于2002年12月 合并为鲁奇能源环保股份有限公司（LLB）。
技术特点： ➢ （1）几乎是化学理论计算值的吸收剂消耗量； ➢ （2）适于200-1000MW机组容量、低中高硫燃料的锅炉机组，
处理的SO2浓度最高达25000mg/Nm3； ➢ （3）独特的吸收池，水平分为上下两部分，上部氧化区在低
Ca3 CsO KCPC2a C3O 2
C3O 2HHC3O
H C O 3 H H 2 O C O 2 (a q ) C O 2(aq) C O 2(g)
在有氧气存在时，HSO3－的氧化：
H SO 31 2O 2 HSO 42
CaSO3和CaSO4的结晶：
C a2SO 32 K SP 1C aSO 31 2H 2O (s)
总计
农作物 森林 人体健康 合计
12.27 0.00 65.02 77.29
167.70 775.80 56.18 999.68
179.97 775.80 121.20 1076.9
37.70 0.00 50.67 88.37
217.67 775.80 171.87 1165.3
三、பைடு நூலகம்气脱硫技术概况
率≧60%) ； （4）气液接触面积大，在0.5秒的瞬间内完成反应，因此无副
生物，无结垢； （5）石膏品质高，平均粒径70μｍ以上，脱水性能良好； （6）吸收塔高度低，无浆液循环泵，设备布置紧凑，建设、
脱硫反应塔
● 交错布置的喷淋层 3~5层喷嘴； 设3~5台循环泵。
喷嘴
● LLB除雾器 高效两级人字形除雾器； 设计成可更换的组件，便于维护； 除雾器布置在塔顶，节约场地。

流程图
SCR烟气脱硝工艺系统组成
⑴、无水氨存储系统 ⑵、氨/空气混合系统 ⑶、脱硝反应塔系统 ⑷、催化剂系统 ⑸、烟气系统 ⑹、吹灰系统
SCR烟气脱硝工艺技术特点
⑴、SCR装置布置在锅炉省煤器以后，对锅炉性 能和结构基本无影响 ⑵、脱硝去除率高，可达90%以上 ⑶、脱硫装置性能可靠、稳定，设备可用率98% ⑷、催化还原寿命长，使用时间可长达20000小时 ⑸、NH3逃逸率≦5ppm
SNCR的应用中可能出现的问题
1、SNCR工艺中氨的利用率不高，为了还原 NOx 必然使用过量的氨，容易形成过量的氨逃逸，造 成腐蚀设备并污染环境。 2、形成温室气体N2O。 3、如果运行控制不当，用尿素做还原剂时可能造成 较多的CO的排放。 4、在锅炉过热器前大于800°C的炉膛位置喷入低 温 尿素溶液，必然会影响炽热煤炭的继续燃烧， 引发飞灰、未燃烧碳提高的问题。
鼓风机系列 GRB、HRB、RSV
• 可使用本司产品
鼓风机系列 GRB、HRB、RSV
谢谢
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
