中国中铁股份有限公司遵义市正安县国省干线工程项目经理部技术交底记录表编号：D1-2017-ZY016 第1页共1页项目名称路边石、边沟、水沟盖板、排水沟施工作业技术交底交底类别作业指导书主持人交底人交底时间交底地点交底内容摘要交底内容（1）工程概况（2）施工场地布置（3）作业准备（4）施工工艺流程和作业方法（5）劳动力组织（6）材料要求（7）设备机具配置（8）施工安全及注意事项（9）环境保护要求书面资料附件附件：路边石、边沟、水沟盖板、排水沟施工作业技术交底书记录人记录时间年月日交底名称路边石、边沟、水沟盖板、排水沟施工作业技术交底书编号姓名单位/部门职务/职称/工种备注1234567891011121314151617181920时间：交底名称路边石、边沟、水沟盖板、排水沟施工作业技术交底书编号姓名单位/部门职务/职称/工种备注2122232425262728293031323334353637383940时间：路边石、边沟、水沟盖板、排水沟施工作业技术交底书工程项目名称S102、S303中国中铁正安县国省干线工程工程名称路边石、边沟、水沟盖板、排水沟施工作业交底书交底内容一、工程概况本施工技术交底适用范围市坪至谢坝K7+670-K9+187段、青龙水至谢坝K6+460-K8+553.2段内所有路基附属工程路边石、边沟、水沟盖板、排水沟、排水沟施工作业。
二、施工场地设置根据施工现场情况合理进行场地布置，满足施工需求。
三、作业准备施工开始前，认真学习下发的作业技术交底，并由班组技术员对作业工人进行技术交底现场宣读，了解改良土技术参数及施工工艺，不理解的地方及时与我部现场管理人员沟通，避免在施工过程中造成错误而返工，严禁盲目施工。
施工所需机具准备齐全，如砼罐车、装载机、电钻等。
四、施工工艺流程和作业方法路边石、边沟为互斥关系，即有边沟段落没有路边石，有路边石段落没有边沟，同时边沟内侧（靠近路基侧）沟帮与路边石顺接，同时边沟顺路堤引入既有排水系统（涵洞、地表散排、既有深井等）详见排水示意图。

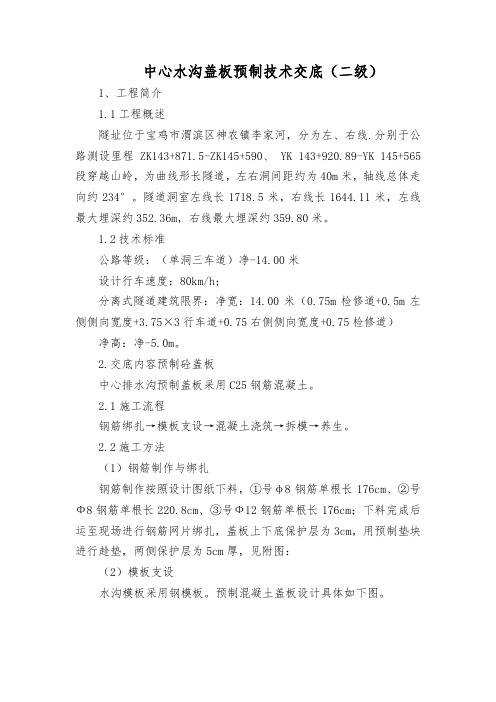

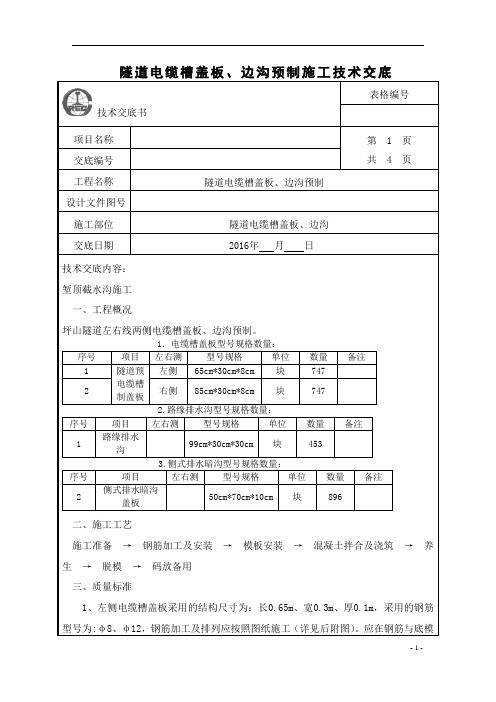

中心水沟盖板预制技术交底（二级）1、工程简介1.1工程概述隧址位于宝鸡市渭滨区神农镇李家河，分为左、右线.分别于公路测设里程ZK143+871.5-ZK145+590、 YK 143+920.89-YK 145+565段穿越山岭，为曲线形长隧道，左右洞间距约为40m米，轴线总体走向约234°。
隧道洞室左线长1718.5米，右线长1644.11米，左线最大埋深约352.36m，右线最大埋深约359.80米。
1.2技术标准公路等级：（单洞三车道）净-14.00米设计行车速度：80km/h；分离式隧道建筑限界：净宽：14.00米（0.75m检修道+0.5m左侧侧向宽度+3.75×3行车道+0.75右侧侧向宽度+0.75检修道）净高：净-5.0m。
2.交底内容预制砼盖板中心排水沟预制盖板采用C25钢筋混凝土。
2.1施工流程钢筋绑扎→模板支设→混凝土浇筑→拆模→养生。
2.2施工方法（1）钢筋制作与绑扎钢筋制作按照设计图纸下料，①号φ8钢筋单根长176cm、②号Ф8钢筋单根长220.8cm、③号Ф12钢筋单根长176cm；下料完成后运至现场进行钢筋网片绑扎，盖板上下底保护层为3cm，用预制垫块进行趁垫，两侧保护层为5cm厚，见附图：（2）模板支设水沟模板采用钢模板。
预制混凝土盖板设计具体如下图。
图1 排水沟预制混凝土盖板设计图（3）混凝土浇筑预制盖板混凝土设计强度为C25，坍落度宜控制在140～180mm，浇筑前应向监理部报验，钢筋、模板经专业监理工程师验收，且合格后进行砼浇筑；浇筑时应先把模板内清扫干净，模板内多/缺部分，用人工进行减/添，然后用平板整捣器进行整捣，最后人工收面。
注意混凝土浇筑时利用20PVC管插入混凝土中预留泄水孔，泄水孔横向间距为28cm，纵向间距为18cm共计四排每排四个。
如下图所示图2预制盖板泄水孔示意图（4）拆模养生在混凝土浇筑完毕后利用土工布覆盖开始洒水养护，待混凝土强度达到8MPa后进行模板拆除工作，模板拆除时应轻缓进行，避免发生棱角掉落现象；模板拆除后洒水养生，养生周期一般不少于7天。
路堤排水沟技术交底一、DK1403+100～+375左侧路堤排水沟N9为M7.5浆砌片石梯形沟，深一般0.6米，底宽0.4米，加固厚度0.3米，留出坡脚外。
其大样图和各段面标高如下：1、+100沟顶标高57.46、沟底标高56.86；2、+125沟顶标高54.738、沟底标高54.13；3、+150沟顶标高54.953、沟底标高54.35；4、+175沟顶标高53.461、沟底标高52.86；5、+200沟顶标高53.56、沟底标高52.96；6、+225沟顶标高53.66、沟底标高53.06；7、+250沟顶标高53.76、沟底标高53.16；8、+275沟顶标高53.86、沟底标高53.26；9、+300沟顶标高51.56、沟底标高50.96；10、+325沟顶标高51.256、沟底标高50.64；11、+350沟顶标高50.402、沟底标高49.82；12、+375沟顶标高48.251、沟底标高47.65。
二、质量要求如下：1、排水沟基地必须夯实、并报实验室进行检测待符合要求后进行片石砌筑；2、浆砌片石应错逢砌筑，无通缝、瞎缝，石块之间披此镶紧咬合，底部要紧贴基岩，局部小缝隙用砂浆随砌随填，严禁干填碎石块，且砂浆要严格采用机械按配合比拌制；3、所用片石，水泥必须报实验室进行原材料检测，合格后方可施工，使用的原材料必须满足验标要求，原材料选用合格的坚硬、不易风化的较大块石、片石（粒径不得小于15㎝），严禁使用洞碴。
片石强度不应低于MU30。
片石产地应为大坳片石,其余原材料的产地及质量于配合比相同。
4、砌筑采用挤浆法分层、分段施工，座浆饱满密实，勾缝统一采用平凹缝。
定位砌块表面砌缝宽度不得大4㎝。
两层间的错缝不得小于8㎝，每砌筑120㎝高度以内应找平一次。
砌体表面与三块相邻石料相切的内切圆直径不大于7㎝。
浆砌片石勾缝应符合设计要求，并应在砌体砌筑时留出2㎝深的空缝，设计无要求的我管段内统一采用平凹缝，压槽宽1.5㎝，槽深0.5～1.0㎝。
公路土质边沟施工技术交底
类型：工程技术类编号：D-04
开挖过程中和开挖后对高程、坡度进行测量和复核，不允许超挖；开挖应保证上口、下口宽度、坡度、深度满足设计要求；
开挖过程完成后，使原有排水沟和新建纵、横向排水沟斜街平顺，保证流水畅通；（4）修整
对局部坡面和沟底不平整处，采用挖掘机配合人工修整；成型断面线型平顺、美观。
（5）检查验收
分段开挖成型后，对高程、宽度及坡度等进行验收，各项指标应满足设计图纸要求。
六、施工质量控制措施
（1）施工前，组织技术人员和施工工人熟悉图纸，并做好技术交底工作。
（2）严格按照图纸施工，开挖开口线准确放样，确保控制在规范要求的范围内；
（3）定期组织职工进行质量学习，根据作业内容，学习相关的工程质量措施；
（4）开挖过程中，测量人员进行测量校核和检查，对出现的问题及时纠正处理，保证断面尺寸，线性平顺；
七、交通管理计划
7.1临时交通控制示意图
7.2临时交通控制过程。
技 术 交 底 单
交底名称 排水沟施工技术交底 交底时间 交底地点
经理部会议室
交底单位 景泰路桥有限公司G206国道品质提升工程项目经理部 被交底单位 G206国道品质提升工程三工区
交底内容：
一、 工程概况
边沟类型分为盖板边沟及梯形排水沟两种，盖板边沟沟身采用C20现浇混凝土，盖板为C25混凝土预制；
梯形排水沟沟底铺设复合土工膜防漏水，边沟采用混凝土预制块铺砌。
二、施工前准备工作
1．先挖除老排水沟，再进行施工放样，再进行二次开挖修整，并报检合格。
2．开挖前后，必须报请监理工程师检验，合格后方可施工。
3．开挖地段，采用挖掘机挖掘，确保边沟开挖质量。
4．施工前，砂、石、水泥等材料要保证充足，并做好配合比试验。
三、施工方法
盖板边沟
1、基槽开挖：首先挖除老排水沟
2、施工放线：首先,根据路基有关参数,用全站仪放出路基边沟的位置中轴
线,并测出相应标高,在地面上标出里程桩号以及标高,并根据所交底结果,用白灰或线绳拉出沟的相应轮廓
线,示出相应的开挖深度。
3、二次基槽开挖：根据相应的轮廓线,采用人工配合挖掘机挖掘施工.
4、清底报验：基槽开挖完毕后,首先进行自检,互检,合格后,由项目部报请现场监理工程师进行检验,
在全部检验合格后,方准进行水沟的垫层工作。
5、立模浇筑C20砼。根据测量放样确定的中轴线，勾画出立模轴线，确保轴线平顺，在此轴线上立模，
并确保模板的竖直度符合规范要求。在倾倒混凝土时，应注意不冲击模板，导致模板变形。
6、检测：边沟完成一段后，要按边沟标准进行检测评定，不符合要求，坚决返工。
7、边沟盖板采用在预制场集中预制，搬运至施工现场安装。
盖板运输与安装
1、结构尺寸
盖板尺寸：长120cm，宽100cm，厚10cm。
2、施工技术要求
①准备工作：盖板统一在工地拌合站标进行预制，工区需要安排人工和机械从拌合站将
盖板运输至各个施工点并进行安装。在工人装车前要检查盖板是否有缺角、掉块、裂纹、大
的蜂窝等，如有以上问题，严禁装车，并在现场与预制场相关人员对接退回问题盖板。
②运输：盖板装车时，要在盖板四周衬垫海绵、纸壳等可以保护盖板的物品。运输途中，
车辆要匀速慢行，避免途中颠簸损坏盖板。
③堆放：盖板堆放的场地要清理干净，无生活垃圾、泥巴等影响外观的杂物，场地的选
择要有利于安装。运回的盖板要根据类型分别堆放至对应的边沟旁，堆放时注意避免磕碰出
现掉棱掉角等情况，以免影响盖板外观。
④、边沟清理：盖板安装前请把边沟里面的杂物、泥土及碎石等清理干净。
⑤、安装：安装盖板前，要及时通知测量队来放线测量，先要确定位置和标高，高度和
位置确定好后，要挂线安装，确保安装时的线形。盖板底和两盖板间要用砂浆坐平、连接，
确保盖板安装牢固。安装盖板时要以实际施工完的边沟型式进行安装，确保盖板与边沟型式
相对应，非同类型盖板禁止安装。
3、检查验收
安装完成的盖板，施工队伍负责人按照设计边沟的划分段落上报项目部现场技术人员，
技术人员根据设计图纸和检验评定标准对已经安装完成的盖板进行验收，施工完成的盖板要
线形圆滑平顺，行走其上无晃动，验收合格后方可计量。对下计量以现场技术员实际收方单
为准。
4、安全文明施工控制措施
①、在盖板装、运、卸过程中应设专人指挥。
②、所有施工人员在施工现场必须佩带安全帽等劳保用品。
③、现场原材料标示标牌应按要求安设。
④、每次施工完毕后应清扫现场，将材料、机具摆放整齐。
⑤、现场应有防雨措施。
⑥、挖方段盖板安装时施工人员要注意警惕边坡上的危石，防止石头滑落伤人。
梯形排水沟及侧沟预制块施工
梯形排水沟底宽0.6m，深度为0.8m。水沟板采用C25混凝土预制板，板厚0.10m。预制板块板应事先
预制，待沟壁和沟底整平夯实后在铺砌拼装块板，底板和壁板应错开拼装，拼装时采用M10水泥砂浆砌缝。
为拼装错缝用，应准备一些半块的壁板。水沟每隔10~15m设置伸缩缝一道，缝宽2cm，用沥青麻筋填塞紧
密，铺砌背后及顶部与地面之间应填塞封严；沟底及沟边应平顺整齐。
1.施工准备：第一，所需材料必须到位；第二、材料必须通过技术、质检和监理检查合格后方可使用，
并进行施工；第三，必须严格按施工配合比施工；第四，计量器具齐备，计量必须准确。
2.铺砌施工的水泥砂浆必须随拌随用，超过1.5小时后的砂浆不得使用，砂浆拌制一律在现场采用砂
浆拌合机拌制。
3.砂浆现场放置场地，不能随意放置，应放置铁盒内或硬化地上。
4.铺砌位置应放线、挂线明确。
5.预制板间隙中砂浆必须饱满，并捣插密实。
a) 砼预制块在运输卸运过程中要轻拿轻放，不能随意碰撞缺棱少角。
6. 梯形侧沟与侧沟平台拼装时，要先拍实基坑边坡，以确保拼装平顺，接缝咬合完好并考虑排水沟
和附近排水系统相吻合。
7.边坡采用人工修整，夯拍密实，沟槽开挖深度、宽度要保证设计要求。
二、铺砌要求：
1、底板和壁板应错开拼装，拼装时采用M10水泥砂浆砌缝。
2、水沟每隔10~15m设置伸缩缝一道，缝宽2cm，用沥青麻筋填塞紧密。
3、板底砂浆应饱满，板间的空隙应填塞砂浆，
4、铺砌时板之间不得贴缝（板与板紧靠），严禁板空鼓通缝现象。
5、施工时必须做样架并挂线，以保证板面顺直平整，边角分明。
6、铺砌过程及完工后应及时养生以保证砌体强度并及时覆盖。
7、铺砌施工时要考虑排水沟和附近排水系统相吻合。。
8、砌筑前应根据技术交底定位放线，保证砌体几何尺寸准确无误。
9、施工完毕后及时洒水覆盖养生，养生不少于7天。
三、
质量、安全、环保、文明施工等技术措施：
（1）、施工人员进入现场需戴安全帽。
（2）、挖掘土方，两人操作间距保持2~3m，并由上而下逐层挖掘，禁止采取掏洞的操作方法。
（3）、现场使用材料应随砌随时清理，严禁丢弃乱放。
交底人 被交底人
参加交底人员名单见签到表
