一、交底目的为确保路基排水沟清理工作的顺利进行,保障施工人员的人身安全及工程顺利进行,特制定本安全技术交底。
二、工程概况1. 工程名称:XXX项目路基排水沟清理工程2. 施工单位:XXX公司3. 施工地点:XXX4. 施工时间:XXXX年XX月XX日至XXXX年XX月XX日三、安全注意事项1. 人员要求(1)参加施工人员必须具备相关资质,熟悉本工种的操作规程和安全知识。
(2)进场前,需进行“三级”安全教育,确保施工人员掌握安全操作技能。
2. 机械设备(1)机械设备必须符合国家相关标准,定期检查、维护,确保其正常运行。
(2)机械设备操作人员必须持证上岗,熟悉设备性能及安全操作规程。
3. 施工现场(1)施工现场应设置明显的安全警示标志,提醒施工人员注意安全。
(2)施工现场应保持整洁,及时清理杂物,确保施工环境安全。
4. 安全操作(1)清理过程中,应遵循自上而下的顺序,防止泥土、石块等坠落伤人。
(2)作业人员必须佩戴安全帽、安全带等防护用品,确保人身安全。
(3)上下沟槽时,应使用扶梯或绳索,严禁攀爬沟壁。
(4)清理过程中,如发现沟槽有坍塌迹象,应立即停止作业,并及时上报。
(5)沟槽清理过程中,严禁在沟槽内休息、吸烟。
5. 应急处理(1)发生安全事故时,应立即停止作业,并采取有效措施进行救援。
(2)现场负责人应立即上报事故情况,按照应急预案进行处理。
四、施工步骤1. 施工准备(1)现场勘查,了解沟槽情况,制定清理方案。
(2)准备好清理工具、设备,确保其安全可靠。
2. 施工实施(1)清理沟槽内杂物,确保沟槽畅通。
(2)对沟槽进行冲洗,清除淤泥。
(3)对沟槽进行平整、压实。
3. 施工验收(1)清理完成后,对沟槽进行验收,确保其符合设计要求。
(2)验收合格后,办理交接手续。
五、总结路基排水沟清理工作是一项危险性较高的施工任务,施工过程中必须严格遵守安全操作规程,确保施工人员的人身安全和工程质量。
各施工人员要认真学习本交底内容,提高安全意识,确保工程顺利进行。
排水沟施工安全技术交底
一、引言
排水沟施工是建筑工程中非常重要的一项工作,它的安全性直接关系到施工过程的顺利进行和施工人员的安全。
为了确保排水沟施工的安全性,必须进行技术交底,让施工人员掌握相关的安全知识和操作技能。
本文将介绍排水沟施工安全技术交底的内容,以确保施工过程的安全。
二、施工前的准备工作
1. 安全检查
在进行排水沟施工之前,必须进行全面的安全检查。
首先要检查工作区域的地面是否平整,是否有明显的坑洼和障碍物。
其次,检查施工设备和工具是否完好,并确保其正常工作。
此外,还要检查施工人员是否佩戴个人防护装备,并了解其所需的急救措施和紧急救援方法。
2. 排水沟设计和施工方案的审查
在进行施工安全技术交底之前,必须对排水沟的设计和施工方案进行仔细审查。
要确保设计和方案符合相关的施工标准和规范,并评估工程风险。
同时,要确保施工人员充分了解排水沟的设计意图和施工步骤,以便能够正确、安全地进行施工。
三、施工过程中的安全措施
1. 人员配备
在进行排水沟施工时,应根据工程的规模和施工的难度,合理安排施工人员,并确保人员配备达到标准。
同时,要确保施工人员受过专业培训,并理解相关的施工规范和操作要求。
对于高风险的工作环节,必须有专业人员进行操作。
2. 个人防护装备
施工人员在进行排水沟施工时必须佩戴适当的个人防护装备。
这包括安全帽、防护眼镜、防护口罩、安全鞋等。
对于特殊施工环境,还需要佩戴防护手套、防护服等。
3. 施工现场安全。
1 1排水沟施工技术交底单位工程名称:路基工程 路基工程编号:QRCJ Ⅲ-Ⅰ-JSJD-3-017工程 项目 路基工程DK102+220~DK121+000接受班组工程数量9092.15m ³2013.10.8~2014.6.30交底内容一、主要工程数量及结构尺寸示意图排水沟每10m 数量表(底宽0.6m ,深0.6m )序号 编号 直径(mm ) 长度(m ) 数量(根) 总长(m ) 总重(kg )HPB235钢筋合计(kg ) 混凝土(m ³) 1 N1 6 2.61 67 174.87 38.821 78.5415.332 N269.9418178.92 39.720水沟钢筋示意图二、质量标准(1)排水沟采用梯形沟,路堤地段梯形沟底宽0.6m ,沟深0.6m ,厚0.2m;路堑地段梯形沟底宽0.6m ,沟深0.6m ,厚0.2m ,内外侧边坡率1:1.均采用混凝土现浇。
(2)排水沟排水坡度陡与1:2.5时,沟底设缓流设施,缓流设施可采用沟底设置鹅卵石或混凝土预制块等措施,鹅卵石或混凝土预制块间距不大于0.5m ,上下游相错布置。
交底内容(3)排水沟出口末设置2.5m*2.5m*0.5m(长*宽*深)的缓冲池,缓冲池采用厚0.3m的M10浆砌片石砌筑,缓冲池位于地面以下,四周与地面齐平,避免集中水流冲蚀地表。
(4)排水沟内侧边缘距坡脚距离一般不小于2m,排水沟内侧边缘距坡脚距离2m。
(5)排水沟位于路基回填土上时,回填土应分层压实,填料及压实标准与相连的铁路路基本体相同。
(6)排水沟排水坡度不小于2‰,特殊设计地段沟底标高详见路基排水断面设计。
(7)排水沟每10m为一现浇单元,每两个单元间设伸缩缝一道,缝宽2cm,伸缩缝设置详见“伸缩缝设置图”。
伸缩缝设置图(8)排水沟底板钢筋的混凝土净保护层厚度不小于70mm,靠土侧沟壁钢筋的混凝土净保护层厚度不小于70mm,其他钢筋的混凝土净保护层厚度不小于30mm。
路基排水工程技术交底一、项目背景路基排水工程是公路建设中的重要环节,主要用于排除路基上的积水,保证路基的稳定性和安全性。
本次技术交底旨在详细介绍路基排水工程的施工流程、材料选用、施工要点等,以确保工程质量。
二、施工流程1. 前期准备在施工前,需要对工程现场进行勘察和测量,确定路基的高程和坡度。
同时,还需制定详细的施工方案和施工图纸。
2. 清理路基清理路基是为了保证施工的顺利进行,首先需要清除路基上的杂草、垃圾等。
然后,对路基进行挖掘和平整,确保路基的平整度和坡度符合设计要求。
3. 安装排水设施根据设计要求,选择合适的排水设施进行安装。
常见的排水设施包括排水沟、排水管等。
在安装过程中,需要注意排水设施的位置、坡度和连接方式,确保排水畅通。
4. 填筑路基在排水设施安装完毕后,开始进行路基填筑。
根据设计要求,选择合适的填土材料进行填筑,并进行适当的压实处理,以提高路基的稳定性。
5. 路基整平路基填筑完成后,进行路基整平工作。
通过使用平整机、压路机等设备,将路基表面进行整平,确保路基的平整度和坡度满足要求。
6. 检查验收路基排水工程施工完成后,进行检查验收工作。
对排水设施进行检查,确保其安装质量和使用效果。
同时,还需进行必要的试验和测量,如水流试验、坡度测量等,以验证工程质量。
三、材料选用1. 排水沟排水沟是一种常用的排水设施,用于采集和排除路基上的积水。
在选择排水沟材料时,应考虑其耐久性、抗压性和抗腐蚀性。
常见的排水沟材料有混凝土、塑料和钢筋混凝土等。
2. 排水管排水管用于将积水从路基引导至排水沟或者其他排水设施。
在选择排水管材料时,应考虑其耐久性、抗压性和流量承载能力。
常见的排水管材料有钢筋混凝土、塑料和金属等。
3. 填土材料填土材料用于填筑路基,应具备一定的承载能力和稳定性。
常见的填土材料有黏土、砂土和砾石等。
在选择填土材料时,应根据路基的设计要求和地质条件进行合理选择。
四、施工要点1. 施工质量控制在施工过程中,应严格按照设计要求和施工规范进行施工,确保施工质量。
新建准格尔至鄂尔多斯铁路工程ZESG-2标段路基排水沟施工技术交底
编制人:
审核:
批准:
中铁十九局集团有限公司呼准鄂铁路项目经理部
二〇一四年六月
新建准格尔至鄂尔多斯铁路工程
技术交底
编号:JSJD-(LJ)-015
新建准格尔至鄂尔多斯铁路工程
技术交底
编号:JSJD-(LJ)-015
新建准格尔至鄂尔多斯铁路工程
技术交底
编号:JSJD-(LJ)-015
新建准格尔至鄂尔多斯铁路工程
技术交底
编号:JSJD-(LJ)-015
新建准格尔至鄂尔多斯铁路工程
技术交底
编号:JSJD-(LJ)-015
新建准格尔至鄂尔多斯铁路工程
技术交底
编号:JSJD-(LJ)-015
新建准格尔至鄂尔多斯铁路工程
技术交底
编号:JSJD-(LJ)-015
新建准格尔至鄂尔多斯铁路工程
技术交底
编号:JSJD-(LJ)-015
新建准格尔至鄂尔多斯铁路工程
技术交底
编号:JSJD-(LJ)-015
新建准格尔至鄂尔多斯铁路工程
技术交底
编号:JSJD-(LJ)-015
新建准格尔至鄂尔多斯铁路工程
技术交底
编号:JSJD-(LJ)-015
新建准格尔至鄂尔多斯铁路工程
技术交底
编号:JSJD-(LJ)-015
新建准格尔至鄂尔多斯铁路工程
技术交底
编号:JSJD-(LJ)-015。

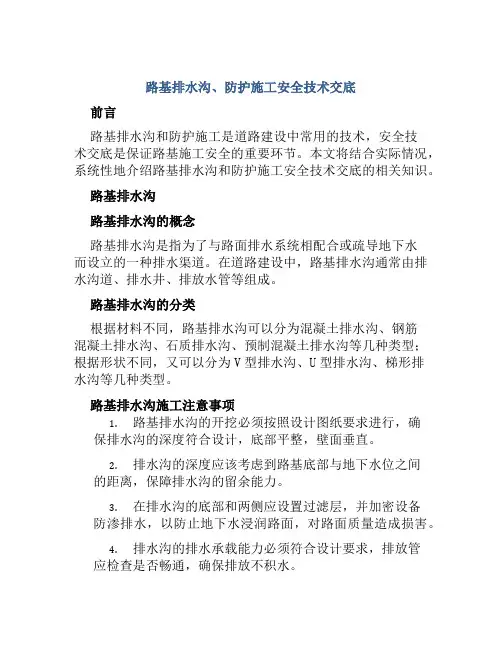

路基排水沟、防护施工安全技术交底前言路基排水沟和防护施工是道路建设中常用的技术,安全技术交底是保证路基施工安全的重要环节。
本文将结合实际情况,系统性地介绍路基排水沟和防护施工安全技术交底的相关知识。
路基排水沟路基排水沟的概念路基排水沟是指为了与路面排水系统相配合或疏导地下水而设立的一种排水渠道。
在道路建设中,路基排水沟通常由排水沟道、排水井、排放水管等组成。
路基排水沟的分类根据材料不同,路基排水沟可以分为混凝土排水沟、钢筋混凝土排水沟、石质排水沟、预制混凝土排水沟等几种类型;根据形状不同,又可以分为V型排水沟、U型排水沟、梯形排水沟等几种类型。
路基排水沟施工注意事项1.路基排水沟的开挖必须按照设计图纸要求进行,确保排水沟的深度符合设计,底部平整,壁面垂直。
2.排水沟的深度应该考虑到路基底部与地下水位之间的距离,保障排水沟的留余能力。
3.在排水沟的底部和两侧应设置过滤层,并加密设备防渗排水,以防止地下水浸润路面,对路面质量造成损害。
4.排水沟的排水承载能力必须符合设计要求,排放管应检查是否畅通,确保排放不积水。
5.在进行混凝土排水沟的施工时,应控制好混凝土浇筑的合适时间,以免混凝土龟裂或变形。
防护施工防护施工的概念防护施工是指在道路施工过程中,为保护工人、保护道路施工的安全而进行的一种安全措施。
通常包括现场围挡、安全带、保险网等防护措施。
防护施工的分类1.现场围挡:现场围挡应按照法规要求进行设置,确保周围居民、路人以及过路车辆安全,同时也避免影响道路建设的进度。
围挡必须牢固,能承受一定强度的力。
2.安全带:安全带是保证道路施工作业人员安全的必要工具。
工作人员应正确佩戴安全带,并熟练掌握使用方法。
3.保险网:保险网是为保证道路施工过程中生命财产安全而设置的一种防护措施。
保险网必须符合国家标准,并在使用前检查是否正常。
防护施工的施工注意事项1.在现场围挡施工时,要根据实际情况选择围挡的材料,确保围挡防护效果。
浆砌片石排水沟技术交底书
表格编号
技术交底书
1310 项目名称潮莞高速连接大道新建工程第页
共页交底编号
工程名称边坡及排水工程
设计文件图号S03-29
施工部位路基浆砌片石排水沟
交底日期2017/11/17
技术交底内容:
1、技术交底范围
本交底适用于潮莞高速连接大道新建工程公路段浆砌片石排水沟的施工。
2、设计情况
公路段全长5.675Km,路基排水沟设计总量10158米。
排水沟结构形式主要有三种:60*60cm矩形盖板边沟,60*80cm矩形盖板边沟,60*60cm矩形边沟。
排水沟底板及两侧墙身均采用M7.5浆砌片石,沟底采用M7.5水泥砂浆抹面,厚度2cm。
每隔10m设置2cm沉降缝,缝间填塞沥青麻筋,采用M7.5水泥砂浆塞缝。
排水沟盖板采用C30钢筋砼,均在预制场集中预制,再运至现场统一安装。
3、前期施工准备
(1)材料进场前,要提供片石、砂、水泥,样品报送监理、试验室,检验合格后才能进场,材料进场后要经监理现场检验合格才能使用。
送试验室检测。
4、工艺流程
测量放样
沟槽开挖
砂浆搅拌基础砌筑
砂浆搅拌墙身砌筑
挂线施工
砌体勾缝
盖板安装盖板预制
养生
(1)测量放样
排水沟工程分段施工,分段放样,根据路基中线及护坡道高程放出两侧坡角线,。
路基排水工程技术交底引言概述:路基排水工程是公路建设中非常重要的一环,它的设计和施工直接关系到公路的使用寿命和安全性。
本文将从路基排水工程的基本概念、设计原则、施工要点、常见问题和解决方法等方面进行详细阐述。
一、基本概念1.1 路基排水工程的定义路基排水工程是指在公路建设中,为了排除路基内外的积水,保证路面的干燥和稳定,采取的各种措施和工程设施。
1.2 路基排水工程的重要性良好的路基排水工程能够有效地排除雨水和地下水,防止路基软弱和沉降,减少路面的损坏和维修频率,提高公路的使用寿命和安全性。
1.3 路基排水工程的分类路基排水工程根据排水方式的不同,可分为地表排水和地下排水。
地表排水主要依靠排水沟、排水管等设施,将积水引导到路基外;地下排水则通过排水井、排水管等设施,将地下水排出。
二、设计原则2.1 路基排水工程的设计目标路基排水工程的设计目标是保证路面干燥、稳定,排除路基内外的积水,防止路基软弱和沉降,提高公路的使用寿命和安全性。
2.2 路基排水工程的设计要点(1)合理确定排水设施的类型和数量,根据地质、气候等条件进行综合考虑。
(2)合理确定排水设施的位置和坡度,确保水流畅通,避免积水。
(3)合理设计排水设施的截面形状和尺寸,保证排水能力和稳定性。
2.3 路基排水工程的设计标准路基排水工程的设计需要遵循相关的国家标准和规范,如《公路工程排水设计规范》等,确保设计的合理性和可行性。
三、施工要点3.1 施工前的准备工作(1)根据设计要求,对施工现场进行勘察和测量,明确施工范围和条件。
(2)准备好所需的材料和设备,确保施工的顺利进行。
3.2 施工过程中的注意事项(1)按照设计要求进行排水设施的布置和施工,保证排水设施的质量和稳定性。
(2)严格控制施工过程中的水位和坡度,确保排水顺畅。
(3)及时处理施工中浮现的问题,如排水设施破损、阻塞等,保证施工质量。
3.3 施工后的验收工作(1)对施工完成的路基排水工程进行检查和测试,确保符合设计要求。
路基排水沟技术交底1. 背景路基排水系统是公路工程中非常重要的一部分,它可以有效地控制路基内部水分的流动,维护公路的正常运行。
路基排水系统通常由排水管道、排水沟及渗滤井等组成。
其中,路基排水沟是一种常见的处理路面水流的设施,它可以收集路面积水并将之排走,以防止路面积水对车辆行驶和道路使用造成影响。
目前,随着城市化进程的加快,道路建设愈加注重环保和可持续发展,因此,在路基排水系统建设中,如何兼顾环保要求和流量需求、如何确保排水沟的正常使用和维护,成为了需要加强的方面。
本篇文档将着重介绍路基排水沟的应用、设计和施工等关键技术,以及需要注意的问题和未来的发展趋势,以期能够提供帮助和借鉴。
2. 应用2.1. 功能路基排水沟主要起到以下作用:1.收集和排除路面积水,确保道路的舒适性和安全性;2.防止雨水侵入路面下方土层,引起路基破坏、冲刷等损坏;3.减缓道路表面雨水流速,避免路面损坏和水旱交替现象。
2.2. 类型路基排水沟按结构形式可以分为三种类型:1.单面排水设施:又称为边沟排水,即路面两侧各设置一条排水沟,分别将雨水集中在路侧排除。
2.中央排水设施:即在路面中间设置一条排水沟,将雨水收集后径直向两侧排出。
3.立交式排水设施:主要用于桥梁或交叉口等地段,是一种以井壁为裙边,将积水通过井筒或管线排出的排水设施。
2.3. 材料常见的材料有:水泥预制构件、聚乙烯/聚氯乙烯、混凝土、钢筋混凝土、沥青等。
3. 设计3.1. 设计指标路基排水沟设计应根据以下因素进行考虑:1.道路类型:不同类型的道路要求不同的排水能力。
2.设计频率:一般建议设计排水能力要大于5年一遇的降雨量。
3.坡度:排水沟的坡度决定了流体的速度和方向,一般要求机动车道0%2%、人行道1%3%。
4.水流速度:一般要求机动车道2m/s~3m/s、人行道1m/s~2m/s。
5.防腐要求:对于正常排水,一般不要求防腐处理;如果环境需求,可以采用防腐材料。
路基排水工程技术交底一、项目背景路基排水工程是公路建设中非常重要的一项工作,它的主要目的是排除路基内的积水,保证道路的正常使用。
本文将对路基排水工程的技术要求进行详细交底,以确保施工人员能够正确理解和执行相关工作。
二、工程概述路基排水工程是指在公路路基工程中,通过采取一系列的排水措施,将路基内的积水排除,保证道路的正常使用。
主要包括以下几个方面的工作:1. 路基排水设计:根据路基的地质条件、降雨情况等因素,制定合理的排水设计方案。
设计方案应包括排水系统的布置、排水设施的选择和设计参数等内容。
2. 排水设施的施工:根据设计方案,进行排水设施的施工工作。
主要包括排水管道的铺设、排水井的建设、排水沟的开挖等。
3. 排水设施的维护:完成排水设施的施工后,需要定期对其进行维护和清理,确保排水设施的畅通。
三、技术要求为确保路基排水工程的质量,施工人员需要遵守以下技术要求:1. 排水系统的布置:根据设计方案,合理布置排水系统,保证排水设施的覆盖面积和排水能力。
需要注意的是,排水设施应与路基的变形一致,避免浮现过高或者过低的情况。
2. 排水设施的选择:根据设计方案的要求,选择合适的排水设施。
常用的排水设施包括排水管道、排水井和排水沟等。
在选择排水设施时,需要考虑其材质、尺寸和承载能力等因素。
3. 排水设施的施工:在进行排水设施的施工时,需要确保施工质量。
具体要求如下:- 排水管道的铺设:排水管道应按照设计要求进行铺设,保证其坡度和线形的准确性。
管道的连接处应采用合适的接头,确保连接坚固。
- 排水井的建设:排水井的建设需要按照设计要求进行,确保井壁的平整和井底的排水能力。
井盖的安装要坚固,确保井内的设备和管道不受损坏。
- 排水沟的开挖:排水沟的开挖应按照设计要求进行,保证沟底的坡度和沟壁的平整。
开挖过程中需要注意土方的坍塌和排水沟的稳定。
4. 排水设施的维护:完成排水设施的施工后,需要定期对其进行维护和清理。
具体要求如下:- 定期巡视:定期巡视排水设施,检查其是否存在阻塞、损坏等情况。
一、交底对象本次安全技术交底对象为参与路基排水沟清理作业的所有施工人员、管理人员及监督人员。
二、交底日期[填写具体日期]三、交底内容一、一般安全规定1. 施工人员必须熟悉本工种的安全操作规程,通过“三级”安全教育后方可上岗。
2. 进入施工现场必须穿戴好个人防护用品,包括安全帽、防护眼镜、手套等。
3. 严禁违章作业、违反劳动纪律,如酒后作业、疲劳作业等。
4. 严格遵守施工现场的消防、用电、交通等安全规定。
5. 夜间作业必须有足够的照明设施,严禁使用明火照明。
二、针对性安全交底内容1. 作业前准备- 作业前应详细检查排水沟内的杂物、淤泥等,确认清理区域的安全。
- 检查机械设备、工具是否完好,如有损坏应及时更换或维修。
- 对作业人员进行安全教育和技术培训,确保其掌握作业技能和安全知识。
2. 作业过程- 人工清理时,应遵循“先清后挖、先轻后重”的原则,防止意外伤害。
- 严禁将手或身体其他部位伸入排水沟内清理,防止被杂物划伤。
- 作业人员应保持安全距离,避免因作业过程中产生的噪音、震动等影响他人安全。
- 作业过程中应随时观察排水沟周边环境,发现异常情况立即停止作业,并向现场负责人报告。
3. 机械作业- 机械作业人员必须熟悉设备的使用性能和安全操作规程,严禁酒后驾驶或疲劳驾驶。
- 作业前应检查机械设备的性能,确保其处于良好状态。
- 作业过程中应严格按照操作规程进行操作,严禁违规操作。
- 作业现场应设置警示标志,提醒他人注意安全。
4. 应急处理- 作业过程中如发生意外事故,应立即停止作业,并采取相应的应急措施。
- 及时向现场负责人报告事故情况,并配合相关部门进行调查处理。
四、注意事项1. 作业过程中应保持排水沟内的排水畅通,防止因清理不当导致积水。
2. 清理后的杂物应及时清理出场,避免影响交通和周边环境。
3. 加强作业现场的安全巡查,及时发现并消除安全隐患。
五、总结路基排水沟清理作业是一项重要的施工任务,涉及众多安全因素。
排水沟施工技术交底(一)引言概述:排水沟施工是建筑工程中一个重要的环节,为了确保排水系统的正常运行,施工技术交底显得尤为重要。
本文将针对排水沟施工技术交底进行详细讲解,包括设计要求、施工步骤、施工材料及设备的准备,以及注意事项等五个大点。
正文:一、设计要求1.了解施工区域的地形和地貌,根据降水情况确定排水沟的布置位置和长度。
2.根据排水沟的用途和流量要求,确定断面形状和尺寸,确保排水能力。
3.根据设计要求,确认排水沟的材料、厚度和强度要求,以满足工程需要。
4.确定排水沟的斜度,保证水能够顺利流出。
二、施工步骤1.清理施工现场,确保施工区域平整无障碍物,并清除杂草和垃圾。
2.进行土方开挖,按照设计要求开挖排水沟的基底,并确保基底平整且符合设计要求。
3.搭建模板支架,按照设计要求搭建模板系统,确保排水沟的形状和尺寸准确。
4.浇筑混凝土,按照设计要求进行混凝土的搅拌和浇筑,保证施工质量。
5.进行养护,及时进行施工后的养护工作,保持施工质量,防止开裂和渗漏。
三、施工材料及设备的准备1.根据设计要求,准备好所需的混凝土、砂石、水泥等施工材料。
2.配备挖掘机、平地机等施工设备,用于土方开挖和移动材料。
3.准备好模板系统、浇筑设备等辅助工具,用于确保排水沟的准确施工。
四、注意事项1.施工过程中,要确保人员安全,做好安全防护工作,遵守相关施工规范。
2.在进行混凝土浇筑前,要确保模板系统的准确性和稳定性,以防止漏浆和模板脱落。
3.对于长距离的排水沟,可以采用加密排水管道,以增加排水能力。
4.施工完成后,要及时清理工地,清除垃圾和余料,确保施工区域的整洁。
5.严格按照设计要求进行养护,防止施工质量问题。
总结:排水沟施工技术交底是确保排水系统正常运行的一项重要工作。
通过了解设计要求、施工步骤、施工材料及设备的准备以及注意事项等内容,可以有效地进行排水沟施工工作,确保施工质量和效果。
在施工过程中,要严格遵守相关规范和安全操作规程,以确保施工安全和工程质量。
一、项目名称:(此处填写项目名称,如:某高速公路路基工程)二、工程编号:(此处填写工程编号)三、参加对象:(此处填写参加施工的各施工队及人员名单)四、交底时间:(此处填写交底的具体时间)五、交底人:(此处填写交底人的姓名及职务)六、交底内容:一、工程概况1. 排水沟结构型式:浆砌片石排水侧沟,局部路段根据情况适当加大排水沟尺寸。
2. 施工范围:本工程排水沟施工范围涉及路基全段。
二、安全技术交底(一)一般安全规定1. 参加施工的工人必须熟悉本工种的安全操作规程,进场后必须通过‘三级’教育方可上岗,在作业中不得违章作业,不得违反劳动纪律。
2. 正确使用个人防护用品,进入施工现场必须戴好安全帽,执行安全防护措施。
严禁穿高跟鞋、拖鞋和光脚作业,严禁在施工现场吸烟,不得酒后上岗、作业。
3. 夜间作业必须有足够的照明设施,严禁使用碘钨灯。
4. 机械操作人员必须熟悉设备的使用性能和安全操作规程。
5. 设备技术状态必须良好,安全设施齐全有效,外露传动部分必须有防护装置,不准带病作业。
6. 作业前必须检查设备技术状态和安全设施是否完好,试转正常后方可准作业。
7. 由于路面施工车辆较多,施工人员注意车行安全。
(二)针对性安全交底内容1. 人工手推车推(抬)运石块时,脚手跳板应铺满:如人工抬,跳板须满足宽度大于60cm;如用手推车,跳板须满足宽度大于150cm。
严禁出现探头板,跳板接头处用铅丝绑扎牢固。
2. 脚手架或作业平台上堆放的物品不得超过1吨,砌筑材料应随到随砌。
3. 搬运砌筑材料时,应听从指挥信号;砌筑材料运到砌筑面时,作业人员应避让,待材料停稳后方可向前砌筑。
4. 人工抬运大块石料时,应绑捆牢靠,抬运动作协调一致,缓慢进行。
5. 基坑开挖至距设计沟底1015cm时,改以人工挖掘。
人工修整至设计尺寸,不能扰动沟底及坡面原土层,不允许超挖。
基坑沟底采用平板振动夯振击密实。
6. 砂浆搅拌砂浆配合比严格采用项目部下发的砂浆配合比批复件中执行。
路基排水工程技术交底引言概述:路基排水工程技术交底是指在道路建设过程中,为了确保道路的排水系统能够正常运行,施工方向工程监理人员、设计人员等进行技术交底,详细阐述路基排水工程的相关技术要点和施工要求。
本文将从四个方面介绍路基排水工程技术交底的内容,包括设计原则、施工要点、材料选择和质量控制。
一、设计原则:1.1 路基排水工程的设计原则是根据道路的地理环境、交通量和降雨情况等因素,确定合理的排水系统。
设计人员应根据道路的纵、横坡、路基高程等参数,合理确定排水沟、排水管和排水井的位置和尺寸。
1.2 在设计路基排水工程时,需要考虑到道路的使用寿命和安全性。
设计人员应根据道路的设计寿命确定排水系统的设计寿命,并合理选择材料和施工工艺,确保排水系统能够长期稳定运行。
1.3 设计人员还应根据降雨情况和地质条件等因素,合理确定排水系统的设计容量。
设计人员应根据道路的交通量和降雨强度,计算出排水系统的设计容量,并合理选择排水管的直径和坡度,确保排水系统能够及时排除降雨水。
二、施工要点:2.1 在施工路基排水工程时,施工方需要根据设计要求进行准确定位。
施工人员应根据设计图纸和标高线,准确地确定排水沟、排水管和排水井的位置,并确保其与道路的纵、横坡相匹配。
2.2 施工人员在施工路基排水工程时,需要合理选择施工材料。
施工人员应根据设计要求,选择符合规范要求的排水沟、排水管和排水井材料,并确保其质量合格。
2.3 施工人员还应注意施工工艺的控制。
施工人员应按照设计要求,采取适当的施工工艺,确保排水系统的连接牢固、密封良好,并进行必要的验收和试验,确保施工质量。
三、材料选择:3.1 排水沟材料的选择应符合规范要求。
排水沟材料应具有耐久性、抗腐蚀性和抗压性等特点,能够适应不同的地质环境和降雨情况。
3.2 排水管材料的选择应符合规范要求。
排水管材料应具有耐腐蚀、耐压和耐磨损等特点,能够保证排水系统的正常运行。
3.3 排水井材料的选择应符合规范要求。
路基排水工程技术交底引言概述:路基排水工程技术交底是指在道路建设中,为保证路面排水畅通,避免因积水而对路基造成伤害,需要对路基排水工程进行详细的说明和指导。
本文将从路基排水的重要性、路基排水工程的基本原理、常用的路基排水工程方法、施工注意事项以及工程验收标准五个方面进行阐述。
一、路基排水的重要性1.1 提高路面使用寿命:良好的路基排水能够有效防止积水,减少路面受潮、软化和沉降的可能性,从而延长路面的使用寿命。
1.2 保证交通安全:排水不畅会造成路面湿滑,增加车辆行驶的危(wei)险性,而良好的路基排水能够确保道路的安全通行。
1.3 防止路基病害:排水不畅会导致路基软化、冻胀、塌陷等病害的发生,而合理的路基排水工程可以有效预防这些问题的浮现。
二、路基排水工程的基本原理2.1 重力排水原理:利用路基自然坡度,通过设置排水沟、排水管等设施,使积水自然流向低洼处,实现排水的目的。
2.2 压力排水原理:通过设置泵站等设备,将积水抽离或者提升至合适的位置,以实现排水的目的。
2.3 减缓排水原理:通过设置渗水层、渗水井等设施,将积水逐渐渗透到地下,达到排水的效果。
三、常用的路基排水工程方法3.1 排水沟:通过挖掘路基两侧的排水沟,引导积水流向低洼处,起到排水的作用。
3.2 排水管:设置在路基下方的排水管,将积水引导至合适的位置,以实现排水的目的。
3.3 渗水层:在路基中设置渗水层,通过渗透作用将积水逐渐排除。
四、施工注意事项4.1 路基勘测:在施工前,必须进行路基勘测,确定路基的地理条件和地质情况,以便合理设计排水工程。
4.2 施工材料选择:选择合适的材料用于路基排水工程,如优质的排水管、过滤材料等,以确保工程质量。
4.3 施工技术要求:施工过程中需要严格按照设计要求进行施工,保证排水设施的正确安装和排水效果的达到。
五、工程验收标准5.1 排水效果:工程竣工后,需要对排水效果进行检测,确保排水设施的正常运行和排水效果的达到。
技术交底记录编号SGSNGYFBSGQ- 工程名称南广铁路NGZQ-4 交底日期2010.12.10
施工单位中铁三局集团有限公司南广铁路
NGZQ-4项目部一分部三队
分项工程名称路基
交底提要路基排水沟技术交底本技术交底由 看电影啦网站提供
一、排水沟技术要求
1.排水沟设置位置排水沟的内边缘距离路堤坡脚的位置2m,外侧边缘距离用地界不小于3m。
排水沟纵向坡度2‰。
2.排水沟采用小型挖掘机开挖,开挖完成后采用按照排水沟尺寸制作的模型进行修整。
3.水沟铺设时应对沟底和沟壁进行整平夯实,采用0.03m厚的M10水泥砂浆整平后,在铺设拼装块板
4.拼装构件缝宽1cm,采用M10水泥砂浆砌缝。
5.每15cm设置伸缩缝,缝宽2cm采用沥青麻筋填塞。
6 .排水沟下游出口段,必须绕开路堤坡脚及桥台台前锥体坡脚向外引出。
二.安全和环保
1.进入施工现场必须佩戴安全帽。
2.开挖中注意高空电缆和电线。
埋设的电线和通讯设备。
3.安装过程中注意预制板的要轻拿轻放。
4.道路交叉口设置安全防护和专职安全员进行防护。
5.安装过程注意环境保护。
审核人交底人接受交底人
1.本表一式三份,施工单位一份、领工员一份、协作队伍一份。
工程名称南广铁路NGZQ-4 交底日期2010.12.10
施工单位中铁三局集团有限公司南广铁路
NGZQ-4项目部一分部三队
分项工程名称路基
交底提要路基排水沟技术交底
审核人交底人接受交底人3.本表一式三份,施工单位一份、领工员一份、协作队伍一份。
工程名称南广铁路NGZQ-4 交底日期2010.12.10
施工单位中铁三局集团有限公司南广铁路
NGZQ-4项目部一分部三队
分项工程名称路基
交底提要路基排水沟技术交底
审核人交底人接受交底人5.本表一式三份,施工单位一份、领工员一份、协作队伍一份。
技术交底记录编号SGSNGYFBSGQ- 工程名称南广铁路NGZQ-4 交底日期2010.12.10
施工单位中铁三局集团有限公司南广铁路
NGZQ-4项目部一分部三队
分项工程名称路基
交底提要路基排水沟技术交底三.修整模型制作两个
审核人交底人接受交底人
7.本表一式三份,施工单位一份、领工员一份、协作队伍一份。
8.交底如有不详之处及时联系技术人员。
