下载文档原格式

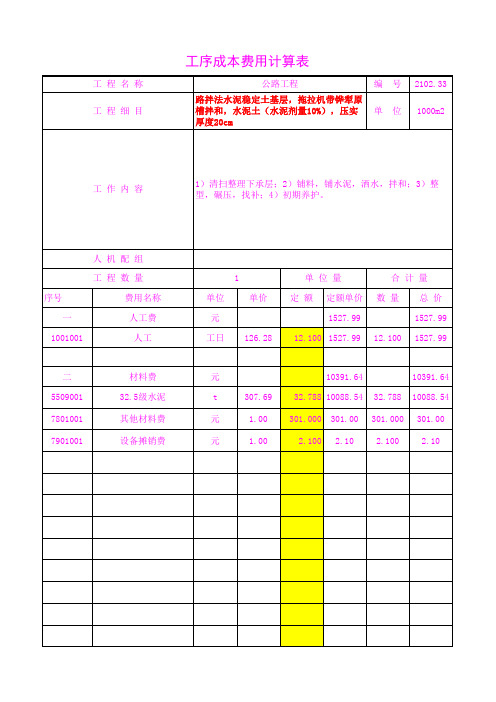

10%水泥土定额要求（实用版）目录1.10% 水泥土定额的概述2.10% 水泥土定额的要求3.10% 水泥土定额的实际应用正文1.10% 水泥土定额的概述10% 水泥土定额是一种用于土壤改良的混合料，主要成分是土壤和10% 的水泥。
这种混合料经过混合、压实等工序后，可以显著提高土壤的强度和抗侵蚀性能，适用于我国广大地区的土壤改良和基础设施建设。
2.10% 水泥土定额的要求（1）水泥的选择在 10% 水泥土定额中，水泥的质量和种类十分重要。
通常情况下，应选择品质优良、性能稳定的硅酸盐水泥或普通硅酸盐水泥。
此外，水泥的强度等级也应符合相关标准，以保证混合料的强度和稳定性。
（2）土壤的选择土壤是 10% 水泥土定额的主要成分，其质量直接影响到混合料的性能。
因此，在选择土壤时，应选择质地均匀、颗粒适中、含水量适当的土壤，以保证混合料的压实度和抗侵蚀性能。
（3）混合比例10% 水泥土定额的混合比例非常重要，一般情况下，土壤与水泥的比例为 9:1。
在实际施工中，还需根据土壤的含水量和实际情况，适当调整混合比例，以保证混合料的性能达到设计要求。
（4）施工工艺施工工艺是影响 10% 水泥土定额性能的关键因素。
在施工过程中，应严格按照操作规程进行，确保混合料的均匀性、压实度和平整度。
同时，还需要做好施工现场的管理和质量控制，以保证混合料的质量和工程质量。
3.10% 水泥土定额的实际应用10% 水泥土定额在我国的土壤改良和基础设施建设中得到了广泛应用。
例如，在水利工程、公路铁路、机场建设等领域，10% 水泥土定额都被证明是一种经济、高效、环保的土壤改良方法。
通过 10% 水泥土定额技术的应用，不仅可以提高土壤的性能，还可以减少土壤侵蚀、提高地基承载力，为我国的基础设施建设提供了有力支撑。
总之，10% 水泥土定额是一种符合我国土壤改良和基础设施建设需求的技术。

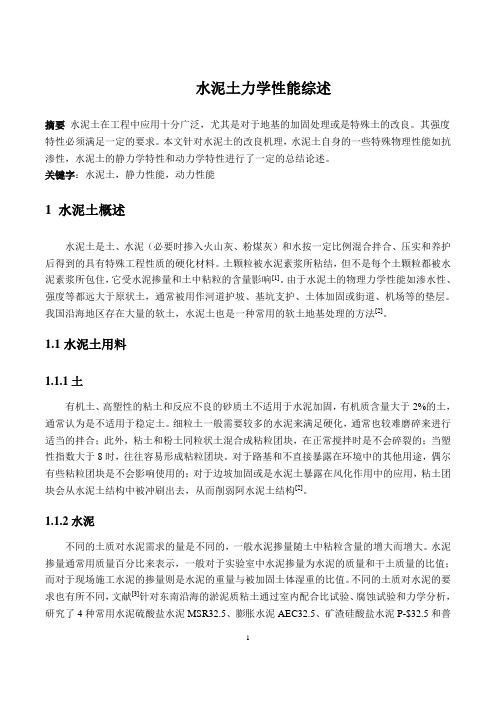

水泥土力学性能综述摘要水泥土在工程中应用十分广泛，尤其是对于地基的加固处理或是特殊土的改良。
其强度特性必须满足一定的要求。
本文针对水泥土的改良机理，水泥土自身的一些特殊物理性能如抗渗性，水泥土的静力学特性和动力学特性进行了一定的总结论述。
关键字：水泥土，静力性能，动力性能1 水泥土概述水泥土是土、水泥（必要时掺入火山灰、粉煤灰）和水按一定比例混合拌合、压实和养护后得到的具有特殊工程性质的硬化材料。
土颗粒被水泥素浆所粘结，但不是每个土颗粒都被水泥素浆所包住，它受水泥掺量和土中粘粒的含量影响[1]。
由于水泥土的物理力学性能如渗水性、强度等都远大于原状土，通常被用作河道护坡、基坑支护、土体加固或街道、机场等的垫层。
我国沿海地区存在大量的软土，水泥土也是一种常用的软土地基处理的方法[2]。
1.1水泥土用料1.1.1土有机土、高塑性的粘土和反应不良的砂质土不适用于水泥加固，有机质含量大于2%的土，通常认为是不适用于稳定土。
细粒土一般需要较多的水泥来满足硬化，通常也较难磨碎来进行适当的拌合；此外，粘土和粉土同粒状土混合成粘粒团块，在正常搅拌时是不会碎裂的；当塑性指数大于8时，往往容易形成粘粒团块。
对于路基和不直接暴露在环境中的其他用途，偶尔有些粘粒团块是不会影响使用的；对于边坡加固或是水泥土暴露在风化作用中的应用，粘土团块会从水泥土结构中被冲刷出去，从而削弱阿水泥土结构[2]。
1.1.2水泥不同的土质对水泥需求的量是不同的，一般水泥掺量随土中粘粒含量的增大而增大。
水泥掺量通常用质量百分比来表示，一般对于实验室中水泥掺量为水泥的质量和干土质量的比值；而对于现场施工水泥的掺量则是水泥的重量与被加固土体湿重的比值。
不同的土质对水泥的要求也有所不同，文献[3]针对东南沿海的淤泥质粘土通过室内配合比试验、腐蚀试验和力学分析，研究了4种常用水泥硫酸盐水泥MSR32.5、膨胀水泥AEC32.5、矿渣硅酸盐水泥P-$32.5和普通硅酸盐水泥P 42.5为固化剂情况下水泥土的力学特性和耐久性能，试验结果表明一般情况下，选择普通硅酸盐水泥和矿渣硅酸盐水泥作为固化剂，不但可以获得较高的水泥土强度，而且能合理控制工程成本，并且由于矿渣硅酸盐水泥具有较好的耐腐蚀性，能满足一定的耐腐蚀性要求。
水泥土夯实施工方法我折腾了好久水泥土夯实施工方法，总算找到点门道。
咱先说说这材料准备吧。
当初我搞这个的时候，也不确定水泥和土按照啥比例合适。
我就先试了个大概的比例，我想着水泥多点肯定结实，就放了好多水泥。
结果一夯，好家伙，费水泥不说，这玩意干得太快了，还没等我夯好呢，有的地方就已经硬得夯不动了，而且太脆，这就是没掌握好比例的后果。
后来又试了几次，发现不同的土质可能需要的比例还不太一样呢。
一般来说，普通的土大概按照1:5或者1:6这样的比例（水泥：土）可能比较合适，但这也不是绝对的，还得看土的具体情况，像有些含沙量大的土，可能水泥比例又得调整。
然后说到夯的工具，我用过那种小的手动夯锤，感觉就像拿个小锤子敲核桃似的，一点一点来，速度是真慢啊。
后来换了个大点的机动夯机，这就好比是突然从用小勺子喝汤变成用大勺舀了，效率一下子就上来了。
不过这机动夯机使用起来也有讲究，那劲儿可大了。
夯的时候呢，有次我就着急，一层还没夯好就想紧接着夯下一层，这就不行。
得一层一层来，就像盖房子，地基必须得一层夯瓷实了再弄下一层。
每层夯多厚其实也有学问，我试过太厚了吧，中间就夯不实，太薄了效率又低，一般30厘米左右一层我感觉比较合适。
还有这个土的含水量也重要。
要是土太干了，就像沙子一样，夯的时候根本夯不密，全是散的。
要是太湿呢，就成泥了，夯机一压一个大坑。
我就试过下雨天之后着急去夯，结果土黏糊糊的，最后出来的效果特别差。
所以施工之前最好能检测一下土的含水量，太干就稍微浇点水，太湿就得晾晒一下。
再就是施工的环境温度也有影响，不过这个我也不是特别确定准确的数值。
我就感觉天气特别冷的时候，水泥凝固好像就慢，可能要等更久才能进行下一个步骤。
反正要是冬天搞这个水泥土夯实，得做好相应的规划。
这就是我捣腾水泥土夯实施工方法的一点经验，都是些实实在在的东西，希望对想做这个的朋友有点帮助。
生态环境部办公厅关于征求《建设用地土壤污染修复目标值制定指南（试行）（征求意见稿）》意见的函
文章属性
•【公布机关】生态环境部,生态环境部,生态环境部
•【公布日期】2022.05.30
•【分类】征求意见稿
正文
关于征求《建设用地土壤污染修复目标值制定指南（试
行）
（征求意见稿）》意见的函
为贯彻落实土壤污染防治法，指导建设用地土壤污染修复活动，规范并合理确定建设用地土壤污染修复目标值，我部组织编制了《建设用地土壤污染修复目标值制定指南（试行）（征求意见稿）》。
现公开征求意见，征求意见稿及其编制说明可登录我部网站（）“意见征集”栏目检索查阅。
各机关团体、企事业单位和个人均可提出意见和建议，有关意见建议请书面反馈我部，电子文档请同时发至联系人邮箱。
征求意见截止时间为2022年6月30日。
联系人：土壤生态环境司吴颖欣、任静
电话：（010）65645697
邮箱：************.cn
传真：（010）65645673
附件：1.征求意见单位名单
2.建设用地土壤污染修复目标值制定指南（试行）（征求意见稿）
3.《建设用地土壤污染修复目标值制定指南（试行）（征求意见稿）》编制说明
生态环境部办公厅
2022年5月30日。
水泥土实验方法(征求意见稿)水泥土的试验方法（征求意见稿）目录1 总则……………………………………………………………………………12 术语、符号……………………………………………………………………23 基本规定………………………………………………………………………4 4试件制备……………………………………………………5 5现场取芯…………………………………………………………96 密度试验…………………………………………………………………………117 无侧限抗压强度试验.....................................................................13 8 压缩试验....................................................................................15 9 剪切试验....................................................................................18 10渗透试验.................................................................................22 11现场标准贯入试验..................................................................26 本标准用词说明...........................................................................28 引用标准名录..............................................................................29 条文说明 (30)1 总则1.0.1 为了统一水泥土的试验方法，规范试验工作程序和数据处理方法，特制定本标准。
4%水泥土材料要求
摘要：
1.水泥土材料概述
2.水泥土材料的要求
3.水泥土材料的应用
正文：
1.水泥土材料概述
水泥土材料是一种由水泥、土壤和其他辅助材料组成的建筑材料，具有较高的强度和抗渗性能。
它广泛应用于基础工程、道路工程、水利工程等领域，具有良好的工程应用前景。
2.水泥土材料的要求
为了保证水泥土材料的使用性能和工程质量，我们需要对其进行严格的质量控制。
首先，水泥的选用应根据工程需求选择适当强度等级的水泥。
其次，土壤应选择具有良好物理性能和化学性质的土壤。
此外，还需要控制水泥土材料的含水量、拌合比例和其他辅助材料的使用量。
3.水泥土材料的应用
水泥土材料在各种工程领域都有广泛的应用。
在基础工程中，水泥土材料可用于制作桩基、地基等，提高基础承载力。
在道路工程中，水泥土材料可用于制作路基、路面基层等，提高道路的承载能力和抗渗性能。
在水利工程中，水泥土材料可用于制作防渗墙、渠道衬砌等，防止水资源的流失。
总之，水泥土材料是一种具有优良性能的建筑材料，在各种工程领域都有
广泛的应用。
一、工程情况：本工程建筑物填筑分两种材料回填，一是素土回填，填筑部位分别是引水闸上、下游扶臂式挡墙，上游扭坡段；进水池空箱扶臂挡墙下游扭坡段，二是水泥土回填，分别是引水闸边墩外侧部位，水泥掺入比为12%（重量比）；主泵房边墩外侧部位，水泥掺入比为10%（重量比），水泥土回填要求干容重≥17.0KN/m3，最优含水量（17±2）%压实度不小于0.98，分层碾压夯实。
用于主体建筑物回填方量约为13.0余万m3,其中水泥土回填方量约为1.8万m3（依据设计图纸）。
二、供料部位及方式本工程回填土石料物取自未完成引水渠末端渠道开挖土石方及引水渠两岸34平台以上预留部分土石方料物，水泥由项目部供货至水泥储存垛台，施工队可根据每天完成的工程量取用。
回填运输路线分别有左、右岸34.0米清理；（3）填筑区基面处理属隐蔽工程，填筑区清理平整及时报监理人验收，合格后进行填筑区填筑。
基面验收后及时填筑，若因故延搁，不能及时立即施工时，做好基面保护，复工前再进行检验，必要时重新清理。
（4）经深层清理的隐蔽工程部位，清理后复工，视作填筑区填筑，其工程质量要求，检验程序与填筑区填筑一致。
填筑区填土分层分批，铺土厚度控制30～40cm，按批准的现场碾压试验成果碾压，经压实后的压实度最小测值不低于设计压实度值。
（5）压实后的土体取样试验次数每200m3、厚30cm取样一次，或由监理人根据工程实际确定取样次数。
填筑：施工前先作碾压试验，确定最佳铺土厚度、最优含水率和合理的压实遍数。
施工时分层铺设，用推土机平整压实。
对建筑物墙后范围内的填土，砼强度要符合设计规定的强度要求，靠近建筑物采用人工平整、蛙式打夯机分层夯实，并保持建筑物两侧填筑均衡上升，且控制一定的回填上升速度宽大部位采用机械填筑，扶臂墙、空箱内填土采用人工，宽大工作面可采用机械但机械禁止在建筑物墙根作业，以避免设备重力挤压建筑物，产生不良后果，铺土厚度每层控制在20-50cm。
1 总则1.0.1为确保水泥土工程的施工质量，统一水泥土配合比设计方法，满足设计和施工要求，使之达到技术可靠，经济适用，科学配置，特制定本规程。
1.0.2本规程适用于采用水泥作为固化剂加固软弱土的水泥土配合比设计。
1.0.3水泥土配合比设计的任务是根据土样情况，结合水泥、水源、外加剂、掺合料的各项参数指标计算各材料的用量，并经试验室试配、调整后确定每立方米水泥土各材料的用量。
1.0.4在进行水泥土配合比设计时，除应遵守本规程的规定外，还应符合国家现行相关标准的规定。
2 术语、符号2.1 术 语2.1.1 水泥土 Soil mixed with cement待加固的软弱土中注入水泥浆（或水泥干粉）并经搅拌处理后形成的拌合物。
2.1.2 水泥掺入比 Ratio of cement usage to soil掺入的水泥质量与湿土的质量比值，以百分数表示。
2.1.3 无侧限抗压强度 Unconfined compressive strength试件在无侧向压力的条件下，抵抗轴向压力的极限强度。
2.1.4 水灰比 Ratio of water to cement用于拌合湿土的水泥浆中水与水泥的质量比。
2.1.5 水泥土配合比设计 Mixed proportion design for soil mixed with cement根据土样、水泥等原材料情况，在试验室内进行计算、试配、调整、确定每立方米水泥土各材料用量的全过程。
2.1.6 水泥土含水率 Rate of water content in soil mixed with cement在水泥土中水的质量与拌合物干质量的比值，以百分数表示。
2.2 符 号0,cs f ——水泥土试配强度（MPa ） dcs f 90,——水泥土90d 无侧限抗压强度设计值（MPa ）σ ——施工水平（包括施工机械，人员操作及管理等）系数 α ——水泥掺入比0s m ——基准配合比每立方米水泥土的湿土用量（kg/m 3） 0c m ——基准配合比每立方米水泥土的水泥用量（kg/m 3） 0w m ——基准配合比每立方米水泥土中水泥浆用水量（kg/m 3） s m ——每立方米水泥土的湿土用量（kg/m 3） c m ——每立方米水泥土的水泥用量（kg/m 3） w m ——每立方米水泥土中水泥浆用水量（kg/m 3）cs ρ ——水泥土的假定密度（kg/m 3） C ——水泥浆水灰比 cs w ——水泥土含水率（％）L w ——土的液限（％） Pw ——土的塑限（％）w ——土的天然含水率（％） tcs ,ρ ——水泥土表观密度实测值（kg/m 3）c cs ,ρ ——水泥土表观密度计算值（kg/m 3）δ ——水泥土配合比校正系数3 材料要求3.0.1 土样应根据工程实际情况选择有代表性的土层，分别取样。
所采集的土样，应采用密封包装，以保持天然含水率。
3.0.2 土样应进行颗粒级配、天然含水率、液限、塑限等性能的试验，以了解土质的基本情况，并对土样进行工程分类。
有特殊要求时，可增加土样其它相关性能的试验。
3.0.3 水泥土拌制宜采用强度等级32.5以上的普通硅酸盐水泥，有抗侵蚀性要求时，宜采用抗硫酸盐水泥。
水泥质量应符合现行国家标准要求。
3.0.4 当水泥土需掺入石灰时，宜选用氧化钙和氧化镁含量总和大于85％，其中氧化钙含量不低于80％的生石灰。
3.0.5 配制水泥浆用水宜用饮用水。
采用其它水源时，应经有机质含量、pH值等方面性能检验合格后方可使用。
3.0.6 外加剂及掺合料质量应符合国家现行标准要求。
4 技术条件4.0.1 水泥土工程施工方法分为湿法和干法。
当采用湿法时，所配制水泥浆的水灰比宜取0.4～1.3。
4.0.2 水泥土水泥掺入比宜取10％～25％。
4.0.3 水泥土的标准强度评定以90天的无侧限抗压强度为准。
4.0.4 具有抗冻或抗侵蚀要求的水泥土，应进行冻融或抗侵蚀试验，且试验后其无侧限压强度损失率不得大于25%。
5 水泥土配合比计算、试配、调整与确定5.1 水泥土基准配合比计算5.1.1 水泥土基准配合比计算，应按下列步骤进行：1 根据设计强度值，计算水泥土试配强度；2 选取水泥掺入比；3 计算并选取水泥浆水灰比；4 计算每立方米水泥土各材料用量； 5.1.2 水泥土试配强度按下式计算：σdcs cs f f 90,0,=（5.1.2）式中 f cs,0—水泥土试配强度（MPa ）；f cs,90d —水泥土90d 无侧限抗压强度设计值（MPa ）；σ—施工水平系数（包括施工机械、人员操作和管理等）。
施工水平良好时，σ取0.5；施工水平一般时，σ取0.42；施工水平较差时，σ取0.35。
5.1.3 根据土样的工程分类、天然含水率、水泥土试配强度、水泥强度等级等按表5.1.3选取，水泥掺入比α按下式计算：%10000⨯=s c m m α （5.1.3）式中 m c0—基准配合比每立方米水泥土的水泥用量（kg/m 3）；m s0—基准配合比每立方米水泥土的湿土用量（kg/m 3）。
注：1 当土样为有机质土、高含水率土、酸性土等时，可按其它方式确定水泥掺入比；2 有实际工程经验的可直接确定水泥掺入比；3 设计上有要求具体水泥掺入比的，可直接采用。
5.1.4 根据土样的液限、塑限、天然含水率等参数，估算水泥土中水泥浆用水量wm ，水泥浆水灰比C 按下式计算：00000]1)1([c s c s cs c w m ww m m wm w m m C +⨯-++⨯==（5.1.4）式中 m w0——基准配合比每立方米水泥土中水泥浆用水量（kg/m 3）；m c0——基准配合比每立方米水泥土的水泥用量（kg/m 3）。
w cs ——基准配合比水泥土的含水率（％）； w L ——土的液限（％）； w p ——土的塑限（％）； w ——土的天然含水率（％）。
当水灰比C ＜0时，C 取0，即水泥土中水泥浆用水量为0，采用水泥干粉进行搅拌；当水灰比0≤C ≤0.4时，C 取0.4；当水灰比0.4＜C ＜1.3时，采用实际计算的水灰比C ； 当水灰比C ≥1.3时，C 取1.3。
5.1.5 每立方米水泥土按下式计算：css c w m m m ρ=++000 (5.1.5)式中：ρcs ——水泥土的假定密度（kg/m 3），其值可按表5.1.5选用。
注: 1 在选用水泥土土密度时，水泥掺入比选较高值时(见表5.1.5)，相应的水泥土假定密度宜取较高值；在选用水泥土土密度时，水泥掺入比选较低值时(见表 5.1.5)，相应的水泥土假定密度宜取较低值；2 土的天然含水量较高时，水泥土假定密度取低值；土的天然含水量较低时，水泥土假定密度取较高值；3 有实际工程经验的可不参照此表选用，由工程经验确定水泥土假定密度。
5.2 水泥土配合比试配、调整与确定5.2.1 水泥土试配时应采用工程中实际使用的材料。
5.2.2 按计算基准配合比进行试拌，观察水泥土拌合物塑性情况，可在水泥用量不变的情况下适当调整水泥浆水灰比，直到符合水泥土拌合物塑性满足无侧限抗压试验试件成型要求为止。
然后根据加水量情况重新计算基准配合比。
5.2.3 水泥土无侧限抗压强度试验时至少应采用三个不同的配合比。
水泥土无侧限强度试验方法按附录A 进行。
当采用三个不同的配合比时，其中一个应为本规程5.2.2条确定的基准配合比，另外两个配合比的水泥掺入比，宜较基准配合比分别增加和减少3％，并保持水泥浆水灰比与基准配合比相同；当不同水泥掺入比的水泥土拌合物的塑性不满足无侧限抗压试验试件成型要求时，可通过适当增、减用水量进行调整，然后根据加水量情况重新计算配合比。
5.2.4 每种配合比至少应制作一组（三块）试件，标准养护到90d 时试压。
需要时增加几组试件，供快速检验或较早龄期试压，以便提前定出水泥土配合比供施工使用，但应建立不同龄期与标准龄期下强度的换算公式。
5.2.5 根据试验得出的水泥土无侧限抗压强度值，选定强度满足试配强度要求且水泥掺入比最低的配合比作为试配确定的配合比，此配合比所对应的每立方米水泥土的湿土用量、水泥用量和水泥浆用水量分别用s m 、c m 、w m 表示。
5.2.6 经试配确定配合比后，尚应按下列规定进行校正：1 应根据本规程第5.2.5条计算的材料用量并按下式计算水泥土的密度计算值ρcs,t：w c s c cs m m m ++=,ρ （5.2.6-1）2 应按下式计算水泥土配合比校正系数δ：ccs t cs ,,ρρδ=（5.2.6-2）式中 ρcs,t ——水泥土密度实测值（kg/m 3）； ρcs,c——水泥土密度计算值（kg/m 3）。
3 水泥土密度试验方法按照附录B 进行。
水泥土密度实测值与计算值之差的绝对值不超过计算值的5％时，按本规程第5.2.5条确定的配合比即为确定的设计配合比；当二者之差超过5％时，应将配合比中每项材料用量均乘以校正系数δ，即为确定的设计配合比。
附录A 水泥土无侧限抗压强度试验A.1 定义和适用范围A.1.1 无侧限抗压强度是水泥土试样在无侧向压力条件下，抵抗轴向压力的极限强度。
A.1.2 本规程适用于水泥土试件硬化后无侧限抗压强度试验。
A.2 取样A.2.1 同一组水泥土拌合物应从同一搅拌锅中取样。
A.2.2 水泥土拌合物无侧限抗压强度试验应以三个试件为一组。
A.3 试件的尺寸和公差A.3.1 试件的尺寸φ50mm×100mm的圆柱型试件为水泥土无侧限抗压试件的标准尺寸。
A.3.2 尺寸公差1 试件直径和高度的尺寸公差不得超过1mm。
2 试件的承压面的平面度公差不得超过0.05R(R=50mm)。
3 试件的高度方向和承压面的夹角应为90°，其公差不得超过0.5°。
A.4 设备A.4.1 试模：应符合《混凝土试模》（JG 3019-1994）中技术要求的规定。
A.4.2 振动台：应符合《混凝土试验用振动台》（JG/T 3020）中技术要求的规定。
A.4.3 压力试验机：要求其测量精度为±1%，试件破坏载荷应大于压力机量程的20%且小于压力机量程的80%。
A.4.4 轴向位移计：量程10mm，分度值0.01mm的百分表或准确度为全量程0.2%的位移传感器。
A.4.5 砂浆搅拌机：符合《建筑砂浆基本性能试验方法》(JGJ70-90)中技术要求的规定。
A.4.6 其他1 钢板尺：量程大于200mm、分度值为1mm。
2 卡尺：量程大于200mm、分度值为0.02mm。
3 平板玻璃：厚度不小于6mm、直径（或边长）不小于80mm。
4 塑料薄膜。
5 秒表。
6 凡士林。
